标准IP访问控制列表的配置及应用一、拓扑结构图；二、访问控制列表的概念；1．访问控制列表(Access Control List，ACL)是应用在路由器（或三层交换机）端口上的控制列表。
ACL可以允许（permit）或拒绝（deny）进入或离开路由器的数据包（分组），通过设置可以允许或拒绝网络用户使用路由器的某些端口，对网络系统起到安全保护作用。
访问控制列表（ACL）实际上是一系列允许和拒绝匹配准则的集合。
2．IP访问控制列表可以分为两大类：标准IP访问控制列表，只对数据包的源IP地址进行检查。
其列表号为1~99或者1300~1999。
扩展IP访问控制列表，对数据包的源和目标IP地址、源和目标端口号等进行检查，可以允许或拒绝部分协议。
其列表号为100~199或2000~2699。
3．访问控制列表对每个数据包都以自上向下的顺序进行匹配。
如果数据包满足第一个匹配条件，那么路由器就按照该条语句所规定的动作决定是拒绝还是允许；如果数据包不满足第一个匹配条件，则继续检测列表的下一条语句，以此类推。
数据包在访问控制列表中一旦出现了匹配，那么相应的操作就会被执行，并且对此数据包的检测到此为止。
后面的语句不可能推翻前面的语句，因此访问控制列表的过滤规则的放置顺序是很讲究的，不同的放置顺序会带来不同的效果。
三、技术原理；假设某公司的经理部，销售部和财务部分别属于不同的网段，出于安全考虑，公司要求经理部的网络可以访问财务部，而销售部无法访问财务部的网络，其他网络之间都可以实现互访。
访问控制列表一般是布局于需要保护的网络与其他网络联接的路由器中，即为距离被保护网络最接近的路由器上。
配置标准IP访问控制列表：1.定义标准IP访问控制列表；Router (config)#access-list access-list-number deny/permit source-address source-wildcard/*source-wildcard为数据包源地址的通配符掩码。

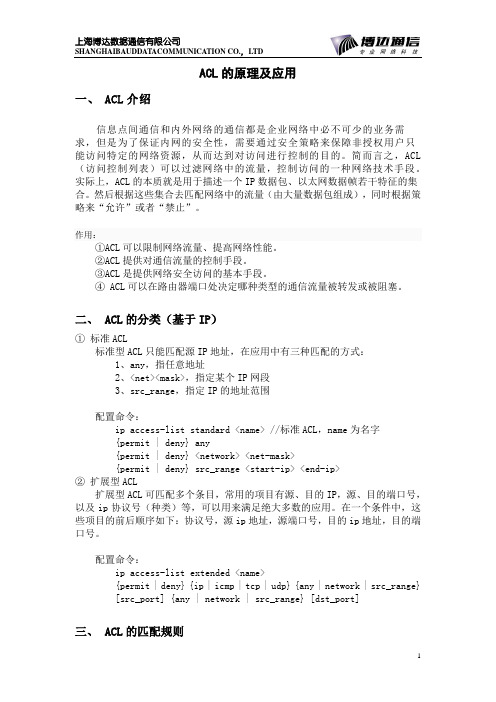

ACL的原理及应用一、 ACL介绍信息点间通信和内外网络的通信都是企业网络中必不可少的业务需求，但是为了保证内网的安全性，需要通过安全策略来保障非授权用户只能访问特定的网络资源，从而达到对访问进行控制的目的。
简而言之，ACL （访问控制列表）可以过滤网络中的流量，控制访问的一种网络技术手段。
实际上，ACL的本质就是用于描述一个IP数据包、以太网数据帧若干特征的集合。
然后根据这些集合去匹配网络中的流量（由大量数据包组成），同时根据策略来“允许”或者“禁止”。
作用：①ACL可以限制网络流量、提高网络性能。
②ACL提供对通信流量的控制手段。
③ACL是提供网络安全访问的基本手段。
④ ACL可以在路由器端口处决定哪种类型的通信流量被转发或被阻塞。
二、 ACL的分类（基于IP）①标准ACL标准型ACL只能匹配源IP地址，在应用中有三种匹配的方式：1、any，指任意地址2、<net><mask>，指定某个IP网段3、src_range，指定IP的地址范围配置命令：ip access-list standard <name> //标准ACL，name为名字{permit | deny} any{permit | deny} <network> <net-mask>{permit | deny} src_range <start-ip> <end-ip>②扩展型ACL扩展型ACL可匹配多个条目，常用的项目有源、目的IP，源、目的端口号，以及ip协议号（种类）等，可以用来满足绝大多数的应用。
在一个条件中，这些项目的前后顺序如下：协议号，源ip地址，源端口号，目的ip地址，目的端口号。
配置命令：ip access-list extended <name>{permit | deny} {ip | icmp | tcp | udp} {any | network | src_range} [src_port] {any | network | src_range} [dst_port]三、 ACL的匹配规则一个端口执行哪条ACL ，这需要按照列表中的条件语句执行顺序来判断。
简述ACL的作用及应用ACL全称为Access Control List（访问控制列表），是一种用于控制网络设备的访问权限的技术。
ACL常常用于路由器、防火墙和其他网络设备上，通过配置ACL可以对网络流量进行过滤和控制，从而实现对网络资源的保护和管理。
ACL的作用主要包括以下几个方面：1. 控制网络访问权限：ACL可以根据预先设置的规则对网络流量进行过滤，从而限制特定的用户或主机对网络资源的访问。
比如可以设置ACL规则禁止某些特定的IP地址访问内部网络，或者限制某些用户只能访问特定的网络服务。
2. 提高网络安全性：通过ACL可以控制网络中的数据流动，从而减少网络攻击和恶意行为带来的风险。
ACL可以在网络边界处对流量进行过滤，防止未经授权的用户或主机进入内部网络，同时也可以限制内部网络用户对外部网络资源的访问，避免泄露敏感信息。
3. 优化网络性能：ACL可以对网络流量进行控制和限制，从而避免网络拥堵和带宽浪费的问题。
通过ACL可以限制某些不必要的流量进入网络，或者优化网络流量的分发，从而提高网络的整体性能和稳定性。
4. 达成合规要求：部分行业（如金融、医疗等）需要严格遵守相关的合规要求，ACL可以帮助网络管理员实施相关的网络访问控制策略，保证网络安全和合规性。
在实际应用中，ACL主要用于网络设备的配置和管理，常见的应用场景包括：1. 防火墙配置：防火墙是网络安全的重要组成部分，ACL可以用于配置防火墙的访问控制策略，限制网络上的数据流动。
例如，可以通过ACL阻止恶意流量的进入，或者限制内部网络用户对外部网络资源的访问。
2. 路由器配置：路由器是网络中的重要设备，ACL可以用于配置路由器的访问控制策略，限制特定的IP地址或网络对路由器的访问权限。
这样可以提高网络的安全性和稳定性，避免未经授权的访问对网络造成影响。
3. 交换机配置：ACL也可以用于配置交换机的访问控制策略，限制网络中不同子网之间的访问权限。
ACL（访问控制列表）一、基本：1、基本ACL表2、扩展ACL表3、基于时间的ACL表4、动态ACL表二、ACL工作过程1、自上而下处理1)、如果有一个匹配的ACL，后面的ACL表不再检查2)、如果所有的ACL都不匹配，禁止所有的操作（隐含）特例，创建一个空的ACL表，然后应用这个空的ACL表，产生禁止所有的操作。
3）、后添加的ACL表，放在尾部4)、ALC表放置的原则：如果是基本ACL表，尽量放在目的端，如果是扩展ACL表，尽量放在源端5)、语句的位置：一般具体ACL表放在模糊的ACL表前6)、3P原则：每一个协议每一个接口每一个方向只有一个ACL表。
（多个ACL表会引起干扰）7)、应用ACL的方向，入站和出站，应用在接口上三、基本ACL表(不具体)1、定义命令：access-list <</span>编号> permit/denny 源IP地址 [子网掩码反码]应用命令：ip access-group <</span>编号> in/out 查看命令：sh access-lists1）、编号：1-99和1300-19992）、可以控制一台计算机或控制一段网络3）、host:表示一台计算机4)、any:表示任何计算机四、ACL配置步骤：1、定义ACL表2、应用ACL表五、路由器在默认的情况下，对所有数据都是开放，而防火墙在默认情况下，对所有数据都禁止。
六：判断是流入还是流出，看路由器的数据流向七：注意：如果在写禁止，小心默认禁止所有1.控制一台计算机(禁止)Access-list 1 deny 172.16.2.100Access-list 1 permit anyInterface f0/0Ip access-group 1 out (应用到端口)2、控制一段网络（禁止）Access-list 1 deny 172.16.2.0 0.0.0.255Access-list 1 permit anyInterface f0/0Ip access-group 1 out(应用到端口)3、控制一台计算机（允许）Access-list 1 permit 172.16.1.1004、控制一个网段（允许）Access-list 1 permit 172.16.1.0 0.0.0.255telnet服务配置：1)、使能密码2)、登录密码控制telnet服务应用端口命令：access-class <</span>编号> in/out 实例：只允许172.16.1.100能够使用telnet服务access-list 1 permit 172.16.1.100 Line vty 0 4Access-class 1 in实例：。
ACL访问控制列表配置与优化ACL（Access Control List）访问控制列表是用于网络设备实现流量控制和网络安全的一种技术。
通过ACL，可以根据规则过滤和限制网络流量，以实现对网络资源的保护和管理。
本文将介绍ACL访问控制列表的配置和优化方法。
一、ACL基本概念ACL是一组用于控制网络流量的规则集合，它根据规则匹配和处理数据包。
ACL可以基于源IP地址、目的IP地址、传输层协议（如TCP或UDP）、传输层端口号等信息对数据包进行过滤和限制。
ACL规则由许多条目组成，每个条目包含一个或多个匹配条件和一个动作。
匹配条件可以根据需要自定义，动作决定如何处理匹配到的数据包，可以是允许通过、拒绝或执行其他操作。
二、ACL配置方法1. 确定访问控制目标：在配置ACL之前，需明确要保护的网络资源和限制的网络流量类型，以便针对性地配置ACL规则。
2. 创建ACL规则：根据网络资源的保护需求和限制要求，设置ACL规则。
可以使用命令行界面（CLI）或图形用户界面（GUI）进行配置。
3. 规则优先级：规则的顺序非常重要，ACL规则按照从上到下的顺序逐条匹配，匹配成功后立即执行相应的动作。
因此，应将最常见或最具限制性的规则放在前面。
4. 匹配条件：根据需要设置匹配条件，常见的条件有源IP地址、目的IP地址、传输层协议和端口号等。
更复杂的条件可结合使用。
5. 动作设置：根据匹配结果设置动作，可以是允许通过、拒绝或执行其他操作，如重定向、日志记录等。
6. 应用ACL：在需要进行流量控制和保护的设备上应用ACL配置，使其生效。
三、ACL优化方法1. 精简ACL规则：定期审查ACL规则，删除不必要的规则。
过多或冗余的规则会影响ACL匹配性能。
2. 规则合并：将具有相同动作和相似匹配条件的规则合并，减少规则数量，提高ACL处理效率。
3. 设置默认规则：通过设置默认规则，对未匹配到的数据包进行统一配置，避免未预期的情况。
网络防火墙是保护网络安全的重要工具，它通过设置访问控制列表（ACL）来限制网络流量，防止未经授权的访问和攻击。
本文将从什么是ACL、为何需要ACL以及如何设置ACL三个方面来讨论如何设置网络防火墙的访问控制列表。
一、什么是ACL访问控制列表（ACL）是一种网络安全策略，用于控制网络流量的流动。
它通过规定哪些网络流量可以通过网络防火墙进入网络或离开网络，从而保护网络的安全。
ACL可以基于多个因素进行限制，例如源IP地址、目标IP地址、协议类型、源端口号、目标端口号等。
二、为何需要ACL1.控制访问权限：ACL可以限制特定IP地址或IP地址范围的访问权限，从而保护网络资源免受未经授权的访问。
2.防止网络攻击：ACL可以阻止恶意流量和入侵尝试，有效减少网络攻击的风险。
3.提高网络性能：通过限制特定流量的访问权限，可以减少网络拥堵和带宽占用，提高网络的响应速度和性能。
三、如何设置ACL1.了解网络拓扑：在设置ACL之前，需要全面了解网络拓扑结构和网络设备的配置。
确定哪些设备需要受ACL控制，并了解它们之间的通信需求。
2.确定ACL的目标：在设置ACL之前，需要明确ACL的目标和限制范围。
例如，限制特定IP地址或IP地址范围的访问权限，限制特定协议或端口号的流量等。
3.编写ACL规则：根据确定的目标和限制范围，编写ACL规则。
ACL规则应包括源IP地址、目标IP地址、协议类型、源端口号、目标端口号等信息。
根据具体需求，可以编写多条规则，实现更精细的访问限制。
4.优化ACL规则：编写ACL规则后，需要对规则进行优化。
避免使用过于宽泛的规则，可以根据实际需求进行调整和优化。
同时，还需要将最常用的规则放在前面，以提高访问控制的效率。
5.配置ACL规则：配置ACL规则时，需要将规则应用到网络设备上。
根据网络设备的型号和配置界面，选择合适的方式进行配置。
通常可以通过命令行界面或图形界面来进行配置。
6.测试和监控ACL：在配置ACL后，需要进行测试和监控。
访问控制列表ACL的配置与使用访问控制列表,即Access Control List,以下简称ACL,是路由器、交换机等网络设备上最常用的功能之一。
可以说大多数的网络协议都跟ACL有着千丝万缕的联系,所以要弄清楚ACL的用法非常重要。
实际上,ACL的本质就是用于描述一个IP数据包、以太网数据帧若干特征的集合。
然后根据这些集合去匹配网络中的流量(由大量数据包组成),同时根据策略来“允许”或者“禁止”。
ACL的基本原理:1、ACL由若干条件,并按照一定的顺序而成,同时每个条件都对应了一个策略:允许或者禁止。
2、收到一个数据帧之后,ACL会按照从上到下的顺序逐一匹配:●一个条件不匹配就查看下一个;●任意一个条件匹配后就按照指定的策略执行,并跳出匹配;●所有条件都不匹配时,默认禁止,即deny。
根据条件描述的不同,我们通常可以将IP ACL分为基本型和扩展型两种。
其中基本型只能就数据包的源ip地址进行匹配;而扩展型ACL就可以对源IP、目的IP、协议号(判断tcp/udp/icmp等)、源端口号、目的端口号、QoS 参数(tos、precedence)等参数来进行定义,同时在匹配时,还可以根据路由器系统时间(time-range)来变化、还可以选择是否生成日志(log)等,功能非常强大。
显然标准型ACL功能非常简单,而扩展型ACL功能非常强大;但是功能越强大,匹配的越详细,对于路由器等网络设备的性能要求越高,或者对于网速的拖慢越明显。
组网时需要酌情使用。
不过有一点,两种类型的ACL在原理上是完全一致的。
标准型ACL只能匹配源IP地址,在实际操作中,有三种匹配方式:1、any,任意地址2、<net><mask>,指定ip网段3、src_range,指定ip地址范围配置模板:ip access-list standard <name> //建立一个标准型的ACL,名字自定{permit | deny} any{permit | deny} <network> <net-mask>{permit | deny} src_range <start-ip> <end-ip>例1:我们需要设置某局域网中只有192.168.1.0网段的用户能够上网(理论上有254个用户),那么应该是ip access-list standard testpermit 192.168.1.0 255.255.255.0deny any(隐含生效,无需配置)例2:我们需要设置某局域网中只有192.168.1.2~192.168.1.80的用户能够上网(理论上有79个用户),本网段的其他用户无法上网,那么应该是ip access-list standard testpermit src_range 192.168.1.2 192.168.1.80deny any(隐含生效)例3:我们需要让某局域网中只有192.168.1.0网段用户上网,但是192.168.1.33这个ip地址的用户要禁止(财务禁止上网)(理论上有253个用户),那么应该是ip access-list standard testdeny 192.168.1.33 255.255.255.255permit 192.168.1.0 255.255.255.0deny any(隐含生效)注意:例3中,要表示单个主机的话,掩码必须是4个255,即32位掩码;同时所有的例子中,各个条目的先后顺序不能搞错,想想看为什么?扩展型ACL可匹配的条目比较多,前面已经说过,但世纪上最常用的项目也就是源、目的IP,源、目的端口号,以及ip协议号(种类)这5种,这5种就可以用来满足绝大多数的应用。
实验四：访问控制列表（ACL）配置实验一、实验原理1、ACL的定义和作用路由器为了过滤数据包，需要配置一系列的规则，以决定什么样的数据包能够通过，这些规则就是通过访问控制列表ACL定义的。
访问控制列表是偶permit/deny语句组成的一系列有顺序的规则，这些规则根据数据包的源地址、目的地址、端口号等来描述。
2、访问控制列表的分类：1. 基本的访问控制列表（basic acl）2.高级的访问控制列表（advanced acl）3.基于接口的访问控制列表（interface-based acl）4. 基于MAC的访问控制列表（mac-basedacl）三、实验方法和步骤1、按照拓扑图连线2、没有配如ACL访问控制列表的操作3、在AR28-1上配置高级访问控制列表四、实验结果测试一：试从AR18-1端的PC机向对端使用”飞鸽传书“传输数据，和使用PING与对方通信。
实验效果：可以飞鸽传书，可以PING通对方IP实验结果截图如下测试二：试从AR18-1端的PC机向对端使用”飞鸽传书“传输数据，和使用PING与对方通信。
实验效果：Router A/B这一组是通过配置AR28-1的ACL，使用与Router C/D这一组的PC机的飞鸽传书不能传输数据，可以发送聊天信息，可以PING通对方IP.实验结果截图如下五.思考题试分析交换机中ACL 配置信息的内容和作用答：ACL通过对网络资源进行访问输入和输出控制，确保网络设备不被非法访问或被用作攻击跳板。
ACL是一张规则表，交换机按照顺序执行这些规则，并且处理每一个进入端口的数据包。
每条规则根据数据包的属性(如源地址、目的地址和协议)要么允许、要么拒绝数据包通过。
由于规则是按照一定顺序处理的，因此每条规则的相对位置对于确定允许和不允许什么样的数据包通过网络至关重要。
