标准ACL的工作原理及应用1. 什么是标准ACL标准访问控制列表（Access Control List，简称ACL）是网络设备（如路由器、交换机）中一个用于控制网络流量的功能。
它通过匹配数据包的源地址来决定是否允许数据包通过设备。
标准ACL是一种基本的ACL类型，它只能根据源IP地址来控制流量，而不能根据目标IP地址、协议类型、端口号等进行控制。
2. 标准ACL的工作原理标准ACL通过配置设备的规则来实现对数据包的控制。
设备会按照这些规则逐一匹配数据包，并根据匹配结果来决定是否通过。
下面是标准ACL的工作原理的简要步骤：•当数据包进入设备时，设备会检查它的源IP地址。
•设备会按照事先配置好的规则进行逐一匹配。
每个规则通常包含一个IP地址（或地址段）和一个操作（如允许或拒绝）。
•如果数据包的源IP地址与某个规则匹配，则设备会根据规则的操作决定如何处理数据包。
•如果数据包的源IP地址没有与任何规则匹配，则设备会使用默认的行为决定如何处理数据包。
3. 标准ACL的应用场景标准ACL通常用于限制特定源IP地址的访问权限，常见的应用场景包括：3.1 限制内部设备的访问可以使用标准ACL来限制内部网络中某些设备对外部网络的访问权限。
例如，可以阻止某个局域网中的设备访问特定的互联网地址。
3.2 限制外部网络对内部设备的访问标准ACL还可用于限制外部网络对内部设备的访问。
通过配置标准ACL，可以阻止特定的外部IP地址访问内部网络中的设备。
3.3 过滤出某特定流量标准ACL还可以用于过滤出某特定的流量。
例如，通过配置标准ACL，可以只允许某个特定的IP地址通过设备，并拒绝其他所有IP地址的访问。
3.4 限制特定协议流量虽然标准ACL主要根据源IP地址进行控制，但也可以结合其他条件来限制特定协议的流量。
例如，可以通过使用扩展ACL和标准ACL的组合来实现根据协议类型限制流量的功能。
4. 配置标准ACL的步骤配置标准ACL大致包括以下几个步骤：1.进入设备的配置模式。
华为ACL详解2精编版访问控制列表-细说ACL那些事⼉（ACL匹配篇）在上⼀期中，⼩编围绕⼀张ACL结构图展开介绍，让⼤家了解了ACL的概念、作⽤和分类，并且知道了ACL是通过规则匹配来实现报⽂过滤的。
但ACL到底是如何进⾏规则匹配的，相信⼤家还是⼀头雾⽔。
本期，说⼀说关于“ACL匹配”的那些事⼉。
1ACL匹配机制⾸先，为⼤家介绍ACL匹配机制。
上⼀期提到，ACL在匹配报⽂时遵循“⼀旦命中即停⽌匹配”的原则。
其实，这句话就是对ACL匹配机制的⼀个⾼度的概括。
当然，ACL匹配过程中，还存在很多细节。
⽐如，ACL不存在系统会怎么处理？ACL存在但规则不存在系统会怎么处理？为了对整个ACL匹配过程展开详细的介绍，画了⼀张ACL匹配流程图，相信对⼤家理解ACL匹配机制能有所帮助。
从整个ACL匹配流程可以看出，报⽂与ACL规则匹配后，会产⽣两种匹配结果：“匹配”和“不匹配”。
●匹配（命中规则）：指存在ACL，且在ACL中查找到了符合匹配条件的规则rule。
不论匹配的动作是“permit”还是“deny”，都称为“匹配”，⽽不是只是匹配上permit规则才算“匹配”。
●不匹配（未命中规则）：指不存在ACL(⽆ACL)，或ACL中⽆规则(没有rule)，再或者在ACL中遍历了所有规则都没有找到符合匹配条件的规则。
切记以上三种情况，都叫做“不匹配”。
提醒⼤家，⽆论报⽂匹配ACL的结果是“不匹配”、“允许”还是“拒绝”，该报⽂最终是被允许通过还是拒绝通过，实际是由应⽤ACL的各个业务模块来决定的。
不同的业务模块，对命中和未命中规则报⽂的处理⽅式也各不相同。
例如，在Telnet模块中应⽤ACL，只要报⽂命中了permit规则，就允许通过；⽽在流策略中应⽤ACL，如果报⽂命中了permit规则，但流⾏为动作配置的是deny，该报⽂会被拒绝通过。
在后续连载的《访问控制列表-细说ACL那些事⼉（应⽤篇）》中，将结合各类ACL应⽤，为⼤家细说各个业务模块的区别。
华为ACL配置教程华为ACL配置教程一、ACL基本配置1、ACL规则生效时间段配置（需要先配置设备的时间，建议用ntp同步时间）某些引用ACL的业务或功能需要限制在一定的时间范围内生效，比如，在流量高峰期时启动设备的QoS功能。
用户可以为ACL创建生效时间段，通过在规则中引用时间段信息限制ACL生效的时间范围，从而达到该业务或功能在一定的时间范围内生效的目的。
[Huawei]time-range test ?Starting timefrom The beginning point of the time range[Huawei]time-range test 8:00 ?to The ending point of periodic time-range[Huawei]time-range test 8:00 t[Huawei]time-range test 8:00 to ?Ending Time[Huawei]time-range test 8:00 to 18:05 ?<0-6> Day of the week(0 is Sunday)Fri Friday #星期五Mon Monday #星期一Sat Saturday #星期六Sun Sunday #星期天Thu Thursday # 星期四Tue Tuesday # 星期二Wed Wednesday #星期三daily Every day of the week # 每天off-day Saturday and Sunday # 星期六和星期日working-day Monday to Friday #工作日每一天[Huawei]time-range test from 8:00 2016/1/17 to 18:00 2016/11/17使用同一time-name可以配置多条不同的时间段，以达到这样的效果：各周期时间段之间以及各绝对时间段之间分别取并集之后，再取二者的交集作为最终生效的时间范围。

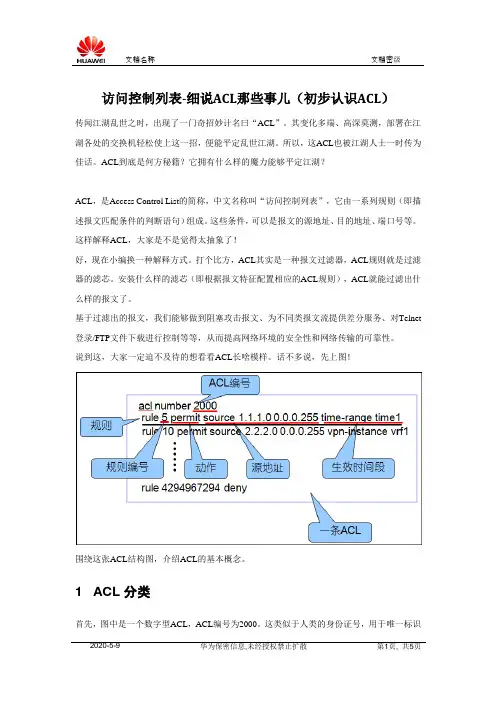

访问控制列表-细说ACL那些事儿（初步认识ACL）传闻江湖乱世之时，出现了一门奇招妙计名曰“ACL”。
其变化多端、高深莫测，部署在江湖各处的交换机轻松使上这一招，便能平定乱世江湖。
所以，这ACL也被江湖人士一时传为佳话。
ACL到底是何方秘籍？它拥有什么样的魔力能够平定江湖？ACL，是Access Control List的简称，中文名称叫“访问控制列表”，它由一系列规则（即描述报文匹配条件的判断语句）组成。
这些条件，可以是报文的源地址、目的地址、端口号等。
这样解释ACL，大家是不是觉得太抽象了！好，现在小编换一种解释方式。
打个比方，ACL其实是一种报文过滤器，ACL规则就是过滤器的滤芯。
安装什么样的滤芯（即根据报文特征配置相应的ACL规则），ACL就能过滤出什么样的报文了。
基于过滤出的报文，我们能够做到阻塞攻击报文、为不同类报文流提供差分服务、对Telnet 登录/FTP文件下载进行控制等等，从而提高网络环境的安全性和网络传输的可靠性。
说到这，大家一定迫不及待的想看看ACL长啥模样。
话不多说，先上图！围绕这张ACL结构图，介绍ACL的基本概念。
1 ACL分类首先，图中是一个数字型ACL，ACL编号为2000。
这类似于人类的身份证号，用于唯一标识自己的身份。
当然，人类的身份证上不仅有身份证编号，还有每个人自己的名字。
ACL也同样如此，除了数字型ACL，还有一种叫做命名型的ACL，它就能拥有自己的ACL名称。
通过名称代替编号来定义ACL，就像用域名代替IP地址一样，可以方便记忆，也让大家更容易识别此ACL的使用目的。
另外，告诉大家，命名型ACL实际上是“名字+数字”的形式，可以在定义命名型ACL时同时指定ACL编号。
如果不指定编号，则由系统自动分配。
上图就是一个既有名字“deny-telnet-login”又有编号“3998”的ACL。
细心的你，一定会注意到，ACL结构图中的ACL编号是“2000”，而这个例子中的ACL编号是“3998”，两者有什么区别吗？实际上，按照ACL规则功能的不同，ACL被划分为基本ACL、高级ACL、二层ACL、用户自定义ACL和用户ACL这五种类型。

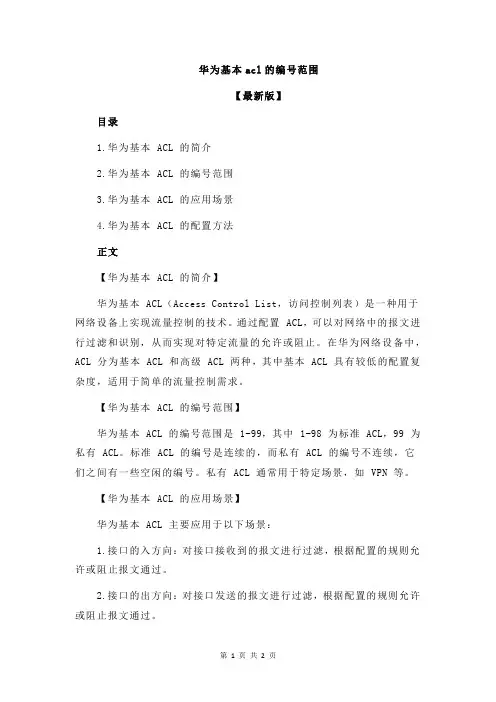

华为基本acl的编号范围【最新版】目录1.华为基本 ACL 的简介2.华为基本 ACL 的编号范围3.华为基本 ACL 的应用场景4.华为基本 ACL 的配置方法正文【华为基本 ACL 的简介】华为基本 ACL（Access Control List，访问控制列表）是一种用于网络设备上实现流量控制的技术。
通过配置 ACL，可以对网络中的报文进行过滤和识别，从而实现对特定流量的允许或阻止。
在华为网络设备中，ACL 分为基本 ACL 和高级 ACL 两种，其中基本 ACL 具有较低的配置复杂度，适用于简单的流量控制需求。
【华为基本 ACL 的编号范围】华为基本 ACL 的编号范围是 1-99，其中 1-98 为标准 ACL，99 为私有 ACL。
标准 ACL 的编号是连续的，而私有 ACL 的编号不连续，它们之间有一些空闲的编号。
私有 ACL 通常用于特定场景，如 VPN 等。
【华为基本 ACL 的应用场景】华为基本 ACL 主要应用于以下场景：1.接口的入方向：对接口接收到的报文进行过滤，根据配置的规则允许或阻止报文通过。
2.接口的出方向：对接口发送的报文进行过滤，根据配置的规则允许或阻止报文通过。
3.VLAN：对特定 VLAN 的报文进行过滤，根据配置的规则允许或阻止报文通过。
【华为基本 ACL 的配置方法】配置华为基本 ACL 的步骤如下：1.登录华为网络设备，进入系统视图或接口视图。
2.创建一个基本 ACL，使用命令“ip access-list extended {ACL_编号}”。
3.配置 ACL 规则，使用命令“rule {规则编号} {动作} {条件}”。
其中，动作为“permit”或“deny”，条件包括源 IP 地址、目标 IP 地址、协议类型、端口号等。
4.将 ACL 应用于相应的接口或 VLAN，使用命令“interface {接口名称}”或“interface vlan {VLAN 编号}”进入相应视图，然后使用命令“ip access-group {ACL_编号} in”或“ip access-group {ACL_编号} out”将 ACL 应用于接口的入方向或出方向。
