机电一体化技术绪论
- 格式:ppt
- 大小:1.02 MB
- 文档页数:13
机电一体化1.概论第一篇:机电一体化1.概论1序言及概论序言一、对机电一体化技术的初步了解什么是机电一体化技术呢?机电一体化技术是在生产、制造机电一体化产品过程中使用的各种现代先进的技术。
那么哪些是机电一体化产品呢?日本学者高森年在他的著作中说:“当今世上只要是使人感到比较灵活、灵巧便利的机械都是基于机电一体化技术制造的,这样的说法毫不过分。
”因此可在自己感兴趣的领域想象。
实际上,机电一体化在家用电器、各种车辆、工厂设备、航天航空等各种领域、场所都得到了广泛的应用。
如家用照相机、全自动洗衣机、无人驾驶的汽车、全自动的玩具小车、工厂化流水线作业设备、航天器、火星探测器及机器人等。
综上所述,机电一体化产品是机械装置和电子装置的有机结合而形成的。
机电一体化技术是机械技术和电子技术等互相结合的各种技术的统称。
二、机电一体化产品的优越性列举出一系列实例后,这些机械都是机电一体化产品,由此可见机电一体化产品在各行各业都得到了非常广泛的应用。
随着机电一体化技术的快速发展,机电一体化产品有逐步取代传统机电产品的趋势,这完全取决于机电一体化技术所存在的优越性和潜在的应用性能。
这些机电一体化产品,它们有哪些优越性呢?它比一般机械产品及传统机电产品突出的优越性具体体现在:(1)精度提高机电一体化产品大都具有信息自动处理和自动控制功能,其控制和检测的灵敏度、精度以及范围都有很大程度的提高,通过自动控制系统可精确地保证机械的执行机构按照设计的要求完成预定的动作,使之不受机械操作者主观因素的影响,从而实现最佳操作,保证最佳的工作质量。
数控机床的加工精度比一般手工操作的机床的加工精度大大提高。
(2)功能增强机电一体化产品跳出了机电产品的单技术和单功能限制,具有复合技术和复合功能,使产品的功能水平和自动化程度大大提高。
机电一体化产品一般具有自动化控制、自动补偿、自动校验、自动调节、自动保护和智能化等多种功能,能应用于不同的场合和不同领域,满足用户需求的应变能力较强。
机电一体化技术课后习题答案第一章绪论1-1 简述机电一体化的含义答:机电一体化是在机械的主功能、动力功能、信息功能和控制功能上引进微电子技术,并将机械装置与电子装置用相关软件有机结合而构成的系统的总称。
1-2 机电一体化产品的主要组成、作用及其特点是什么?答:1.机械本体2.动力源3.检测和传感装置4.控制与信息处理装置5.执行机构机械本体用于支撑和连接其他要素,并把这些要素合理的结合起来,形成有机的整体。
动力系统为机电一体化产品提供能量和动力功能,驱动执行机构工作以完成预定的主功能。
传感与检测系统将机电一体化产品在运行过程中所需要的自身和外界环境的各种参数及状态转换成可以测定的物理量,同时利用检测系统的功能对这些物理量进行测定,为机电一体化产品提供运行控制所需的各种信息。
执行装置在控制信息的作用下完成要求的动作,实现产品的主功能。
1-3 机电一体化产品的分类有哪些?答:1.数控机械类2.电子设备类3.机电结合类4.电液伺服类5.信息控制类1-4 您在生活中还遇到哪些机电一体化产品?试分析其组成及功能。
答:工业机器人等。
工业机器人一般由机械系统、驱动系统、控制系统、检测传感系统和人工智能系统等组成。
各系统功能如下所述。
1)机械系统。
该系统主要是完成抓取工件(或工具)实现所需运动的机械部件,包括手部、腕部、臂部、机身以及行走机构。
2)驱动系统。
驱动系统的作用是向机械系统(即执行机构)提供动力。
随驱动目标的不同,驱动系统的传动方式有液动、气动、电动和机械式四种。
3)控制系统。
控制系统是机器人的指挥中心,它控制机器人按规定的程序运动。
控制系统可记忆各种指令信息(如动作顺序、运动轨迹、运动速度及时间等),同时按指令信息向各执行元件发出指令;必要时还可对机器人动作进行监视,当动作有误或发生故障时即发出警报信号。
4)检测传感系统。
它主要检测机器人机械系统的运动位置、状态,并随时将机械系统的实际位置反馈给控制系统,并与设定的位置进行比较,然后通过控制系统进行调整,从而使机械系统以一定的精度达到设定的位置状态。

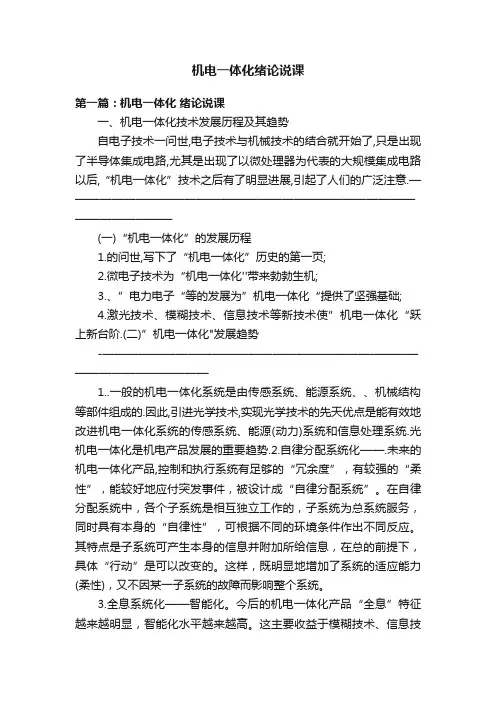

机电一体化绪论说课第一篇:机电一体化绪论说课一、机电一体化技术发展历程及其趋势自电子技术一问世,电子技术与机械技术的结合就开始了,只是出现了半导体集成电路,尤其是出现了以微处理器为代表的大规模集成电路以后,“机电一体化”技术之后有了明显进展,引起了人们的广泛注意.—————————————————————————————————————(一)“机电一体化”的发展历程1.的问世,写下了“机电一体化”历史的第一页;2.微电子技术为“机电一体化''带来勃勃生机;3.、”电力电子“等的发展为”机电一体化“提供了坚强基础;4.激光技术、模糊技术、信息技术等新技术使”机电一体化“跃上新台阶.(二)”机电一体化"发展趋势-—————————————————————————————————————1..一般的机电一体化系统是由传感系统、能源系统、、机械结构等部件组成的.因此,引进光学技术,实现光学技术的先天优点是能有效地改进机电一体化系统的传感系统、能源(动力)系统和信息处理系统.光机电一体化是机电产品发展的重要趋势.2.自律分配系统化——.未来的机电一体化产品,控制和执行系统有足够的“冗余度”,有较强的“柔性”,能较好地应付突发事件,被设计成“自律分配系统”。
在自律分配系统中,各个子系统是相互独立工作的,子系统为总系统服务,同时具有本身的“自律性”,可根据不同的环境条件作出不同反应。
其特点是子系统可产生本身的信息并附加所给信息,在总的前提下,具体“行动”是可以改变的。
这样,既明显地增加了系统的适应能力(柔性),又不因某一子系统的故障而影响整个系统。
3.全息系统化——智能化。
今后的机电一体化产品“全息”特征越来越明显,智能化水平越来越高。
这主要收益于模糊技术、信息技术(尤其是软件及芯片技术)的发展。
除此之外,其系统的层次结构,也变简单的“从上到下”的形势而为复杂的、有较多冗余度的双向联系。
绪论——机电一体化设备的组成引言机电一体化设备是指集机械、电气和控制技术为一体的综合设备系统。
机电一体化设备的出现,极大地提高了工业生产效率和质量,并在现代工业中得到广泛应用。
本文将介绍机电一体化设备的组成,包括机械部分、电气部分和控制部分,并简要阐述其功能和作用。
机械部分的组成机械部分是机电一体化设备中最基础的部分,它包括了设备的结构和运动部件。
具体包括: - 机体:机体是机械部分的主要结构,承载着其他部件的安装和固定。
机体材料通常选择钢材或铝材,以保证设备的稳定性和耐用性。
- 传动系统:传动系统是用于传递动力的部分,包括传动轴、联轴器、齿轮、皮带等。
传动系统的设计和选择直接影响到设备的运动精度和效率。
- 器件部件:机械部分还包括各种器件和部件,如轴承、润滑系统、密封装置等。
这些器件和部件保证了设备的稳定运行和寿命。
电气部分的组成电气部分是机电一体化设备中的重要组成部分,它负责设备的电力供应和控制。
主要包括: - 电源系统:电源系统提供设备所需的电力,通常包括变压器、开关柜、电缆等设备。
不同设备的电源系统需根据需求和规范进行设计选择。
- 电机和驱动器:电机是转换电能为机械能的装置,而驱动器则是控制电机运转的装置。
电机和驱动器的选择和控制方式将直接影响设备的运动性能和效率。
- 传感器和检测器:传感器和检测器用于感知设备的状态和工作环境,如温度、压力、速度等参数。
这些参数的实时监测和反馈对设备的安全和性能至关重要。
控制部分的组成控制部分是机电一体化设备中的大脑,它通过对机械部分和电气部分的控制,实现设备的自动化运行。
主要包括: - PLC(可编程逻辑控制器):PLC是一种常用于工业自动化控制的计算机控制设备。
它通过编程、逻辑和输入/输出接口,控制和监视设备的运行状态和过程。
- 控制算法:控制算法是用于设备运行控制的计算方法和策略。
根据设备的具体需求和要求,采用不同的控制算法,如PID控制、模糊控制等。
第一章绪论1.机电一体化包括哪六大共性关键技术(相关技术)?p1答:机电一体化包括六大共性关键技术:(1)精密机械技术,(2)伺服传动技术,(3)检测传感技术,(4)信息处理技术,(5)自动控制技术,(6)系统总体技术。
2.一个较完善的机电一体化系统,应具有哪六个基本功能要素?p2答:机电一体化系统应具有以下六个基本功能要素:(1)机械本体,(2)动力部分,(3)传感检测部分,(4)执行机构,(5)驱动部分,(6)控制及信息处理、各要素和环节之间相联系的接口.3.何谓机电一体化系统中的接口?接口的作用和基本功能是什么?p3答:机电一体化系统中的接口,是机电一体化系统中各子系统之间进行物质、能量和信息传递与交换的联系部件。
接口的作用使各要素或子系统联接成为一个有机整体,使各个功能环节有目的地协调一致运动,从而形成机电一体化的系统工程。
接口的基本功能主要有三个:一是交换,通过接口完成使各要素或子系统之间信号模式或能量的统一;二是放大,在两个信号强度相差悬殊的环节间,经接口放大,达到能量的匹配;三是传递,变换和放大后的信号在环节间可靠、快速、精确地交换,必须遵循协调一致的时序、信号格式和逻辑规范。
接口具有保证信息传递的逻辑控制功能,使信息按规定模式进行传递。
4.简述执行部分的功能和分类。
P3答:执行机构的功能是根据控制信息和指令完成所要求的动作。
执行部分是运动部件,一般采用机械、电磁、电液等机构。
它将输入的各种形式的能量转换为机械能。
5.何谓机械本体?P2答:机械本体包括机械传动装置和机械结构装置。
其主要功能是使构造系统的各子系统、零部件按照一定的空间和时间关系安置在一定位置上。
6.何谓动力部分?p2答:部分动力部分的功能是按照机电一体化技术系统的控制要求,为系统提供能量和动力以保证系统正常运行。
7.何谓传感检测部分?p2答:传感检测部分的功能是对系统运行过程中所需要的本身和外界环境和各种参数及状态进行检测,并转换成可识别信号,传输到信息处理单元,经过分析、处理后产生相应的控制信息。
