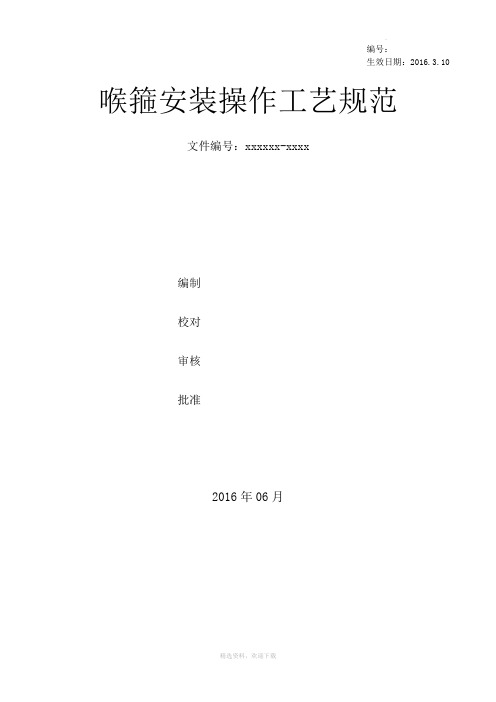

喉箍安装操作工艺规范

编号：生效日期：2016.3.10 喉箍安装操作工艺规范文件编号：xxxxxx-xxxx编制校对审核批准2016年06月一、目的本规范用于指导软硬管连接处的喉箍的安装操作，确保接头安装可靠，提高生产安全性及产品装配质量。

二、范围适用于xxxxxxxxxxxxx系统等含水管路的系统。

三、引用文件JBT8870-1999 喉箍不锈钢喉箍卡箍使用手册四、定义与术语喉箍：一种螺杆驱动式紧固装置，用于各种管路软硬管之间的连接紧固。

硅胶管：一种四层缠绕线编制胶管，用于散热系统水路连接。

五、概述1、目前公司产品使用的主要为德式喉箍，其翻边的设计以及不穿孔的钢带结构能有效地保证表面柔软的硅胶管和其它胶管表面不被损坏，结构示意图如图1所示。

图1、德式喉箍结构图2、目前公司产品采用喉箍安装的主要形式，如下图所示：图2、硅胶管与硬管连接紧固图3、PU透明管与硬管连接紧固六、软硬管的安装外观要求：检查连接对象的外观及尺寸。

要求硬管表面光滑无明显划伤痕迹，外径尺寸符合图纸要求；要求软管管口平齐，无裂痕及凹陷等缺陷，软管内径符合图纸要求。

清洁度要求：管路安装前，若发现厂家未作清理或清理达不到清洁度要求，需重新对软、硬管进行超声波清洗。

配合间隙要求：将软管套入硬管，能均匀无间隙配合。

在确保能安装的情况下，允许存在一定过盈配合。

例如外径Φ24的钢管可以连接内径为Φ24或Φ23的软管，不建议连接内径为Φ25的软管，以免存在间隙，发生泄漏问题。

套入深度要求：软管套入硬管的深度应视钢管竹节头或膨胀节的位置而定，可参照图4所示进行操作。

①、胶管套入深度25mm以上。

②、胶管管口距离喉箍外侧5mm以上。

③、喉箍安装位置应位于硬管竹节头后。

图4、软硬管安装示意图七、喉箍的紧固喉箍的紧固按以下方法操作：1、用万向喉箍批或一字起将喉箍螺杆预拧紧。

图5、喉箍预紧2、使用扭矩扳手紧固喉箍，紧固扭矩为4.5～5N.m。

（无力矩扳手条件，施加手腕力量至无法继续紧固）3、考虑橡胶软管的变形，喉箍安装可能存在力矩衰减，所以需要二次紧固，紧固扭矩为4.5～5N.m。

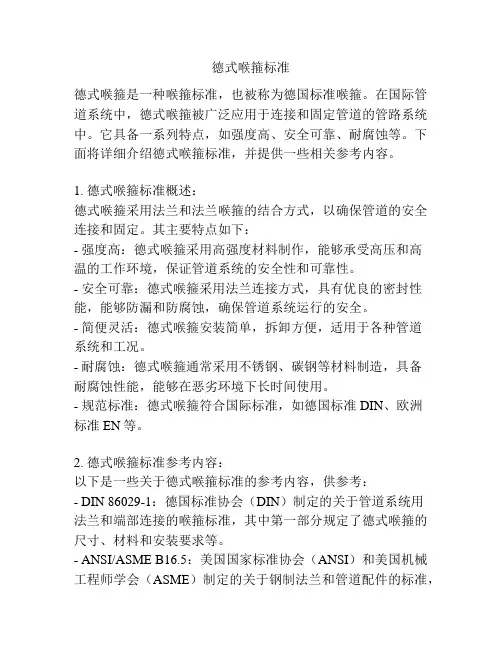

德式喉箍标准德式喉箍是一种喉箍标准，也被称为德国标准喉箍。

在国际管道系统中，德式喉箍被广泛应用于连接和固定管道的管路系统中。

它具备一系列特点，如强度高、安全可靠、耐腐蚀等。

下面将详细介绍德式喉箍标准，并提供一些相关参考内容。

1. 德式喉箍标准概述：德式喉箍采用法兰和法兰喉箍的结合方式，以确保管道的安全连接和固定。

其主要特点如下：- 强度高：德式喉箍采用高强度材料制作，能够承受高压和高温的工作环境，保证管道系统的安全性和可靠性。

- 安全可靠：德式喉箍采用法兰连接方式，具有优良的密封性能，能够防漏和防腐蚀，确保管道系统运行的安全。

- 简便灵活：德式喉箍安装简单，拆卸方便，适用于各种管道系统和工况。

- 耐腐蚀：德式喉箍通常采用不锈钢、碳钢等材料制造，具备耐腐蚀性能，能够在恶劣环境下长时间使用。

- 规范标准：德式喉箍符合国际标准，如德国标准DIN、欧洲标准EN等。

2. 德式喉箍标准参考内容：以下是一些关于德式喉箍标准的参考内容，供参考：- DIN 86029-1：德国标准协会（DIN）制定的关于管道系统用法兰和端部连接的喉箍标准，其中第一部分规定了德式喉箍的尺寸、材料和安装要求等。

- ANSI/ASME B16.5：美国国家标准协会（ANSI）和美国机械工程师学会（ASME）制定的关于钢制法兰和管道配件的标准，其中包含了德式喉箍的规范和技术要求。

- EN 1092-1：欧洲标准协会制定的关于法兰和配件的标准，其中包含了德式喉箍的尺寸、连接方式和标记要求等。

- ISO 7005-1：国际标准化组织（ISO）制定的钢制法兰和法兰喉箍的标准，其中包含了德式喉箍的尺寸、材料和连接要求等。

3. 德式喉箍应用案例：德式喉箍广泛应用于各种管道系统中，以下是一些德式喉箍应用案例的参考内容：- 污水处理厂的管道系统：德式喉箍适用于污水处理厂的管道连接和固定，确保污水处理系统的安全和环保。

- 石油化工行业的管道系统：德式喉箍能够承受高压和高温条件，适用于石油化工行业的管道连接和固定。

温馨小提示：本文主要介绍的是关于喉箍组装生产工艺流程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇喉箍组装生产工艺流程能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

喉箍组装生产工艺流程（大纲）一、喉箍组装基础知识1.1喉箍的定义与分类1.2喉箍的用途与特性1.3喉箍组装前的准备工作二、喉箍组装工艺流程2.1原材料准备2.2原材料检验2.3喉箍零件加工2.3.1冲压加工2.3.2弯曲加工2.3.3焊接加工2.3.4表面处理2.4喉箍组件装配2.4.1螺母与螺栓装配2.4.2喉箍与螺母、螺栓组合装配2.5装配质量检验2.6包装与仓储三、喉箍组装设备与工具3.1常用设备3.1.1冲压设备3.1.2弯曲设备3.1.3焊接设备3.1.4表面处理设备3.2常用工具3.2.1手动工具3.2.2电动工具3.2.3测量工具四、喉箍组装操作技巧与注意事项4.1操作技巧4.1.1螺母与螺栓装配技巧4.1.2喉箍与螺母、螺栓组合装配技巧4.2注意事项4.2.1设备安全操作4.2.2人员安全防护4.2.3质量控制要点五、喉箍组装质量检测与故障处理5.1质量检测标准与方法5.1.1尺寸检测5.1.2外观检测5.1.3功能检测5.2常见故障与处理方法5.2.1螺母与螺栓松动5.2.2喉箍变形5.2.3表面处理不良六、喉箍组装生产管理6.1生产计划与调度6.2物料管理6.3人员培训与管理6.4质量控制与改进一、喉箍组装基础知识1.1 喉箍的定义与分类喉箍，又称作管夹或管箍，是一种用于管道连接固定的零件。

不锈钢喉箍执行标准不锈钢喉箍是一种常见的管道连接配件，具有耐腐蚀、耐高温、耐压等优点，广泛应用于化工、石油、电力、冶金、医药等行业。

为了确保不锈钢喉箍的质量和安全性能，制定了一系列的执行标准，下面将对不锈钢喉箍的执行标准进行详细介绍。

首先，不锈钢喉箍的执行标准主要包括国家标准、行业标准和企业标准。

国家标准是由国家相关部门制定并颁布的，具有强制性；行业标准是由行业协会或组织制定的，适用于特定行业；企业标准是由生产企业根据自身生产情况和技术水平制定的，用于规范企业内部生产活动。

其次，不锈钢喉箍的执行标准主要涉及材料、规格、工艺、检验等方面。

在材料方面，执行标准规定了不锈钢喉箍所采用的材质、化学成分、力学性能等要求，以保证其耐腐蚀、耐压的特性。

在规格方面，执行标准规定了不锈钢喉箍的外径、壁厚、连接方式等参数，以保证其与管道的连接质量。

在工艺方面，执行标准规定了不锈钢喉箍的加工工艺、表面处理、热处理等要求，以保证其制造质量。

在检验方面，执行标准规定了不锈钢喉箍的外观检查、尺寸检测、化学成分分析、力学性能测试等项目，以保证其质量符合标准要求。

此外，不锈钢喉箍的执行标准还涉及到产品标识、包装、运输、储存等方面的要求。

在产品标识方面，执行标准规定了不锈钢喉箍应当在产品上标注生产厂家、产品型号、执行标准等信息，以便用户使用和检验。

在包装方面，执行标准规定了不锈钢喉箍的包装方式、包装材料、运输标志等要求，以保证产品在运输过程中不受损坏。

在运输和储存方面，执行标准规定了不锈钢喉箍应当采取何种方式进行运输和储存，以避免产品受潮、受污染或者变形。

总的来说，不锈钢喉箍的执行标准是保证其质量和安全性能的重要依据，生产企业和用户都应当严格遵守执行标准的要求，以确保产品的质量和使用效果。

同时，相关部门也应当加强对不锈钢喉箍执行标准的监督检查，及时发现和处理违反标准的行为，保障市场秩序和用户权益。

希望通过本文的介绍，能够增进大家对不锈钢喉箍执行标准的了解，提高对不锈钢喉箍质量的重视程度。

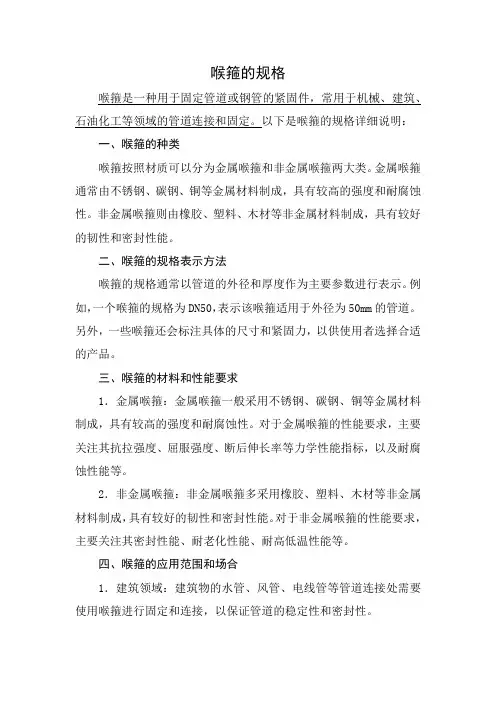

喉箍的规格喉箍是一种用于固定管道或钢管的紧固件，常用于机械、建筑、石油化工等领域的管道连接和固定。

以下是喉箍的规格详细说明：一、喉箍的种类喉箍按照材质可以分为金属喉箍和非金属喉箍两大类。

金属喉箍通常由不锈钢、碳钢、铜等金属材料制成，具有较高的强度和耐腐蚀性。

非金属喉箍则由橡胶、塑料、木材等非金属材料制成，具有较好的韧性和密封性能。

二、喉箍的规格表示方法喉箍的规格通常以管道的外径和厚度作为主要参数进行表示。

例如，一个喉箍的规格为DN50，表示该喉箍适用于外径为50mm的管道。

另外，一些喉箍还会标注具体的尺寸和紧固力，以供使用者选择合适的产品。

三、喉箍的材料和性能要求1．金属喉箍：金属喉箍一般采用不锈钢、碳钢、铜等金属材料制成，具有较高的强度和耐腐蚀性。

对于金属喉箍的性能要求，主要关注其抗拉强度、屈服强度、断后伸长率等力学性能指标，以及耐腐蚀性能等。

2．非金属喉箍：非金属喉箍多采用橡胶、塑料、木材等非金属材料制成，具有较好的韧性和密封性能。

对于非金属喉箍的性能要求，主要关注其密封性能、耐老化性能、耐高低温性能等。

四、喉箍的应用范围和场合1．建筑领域：建筑物的水管、风管、电线管等管道连接处需要使用喉箍进行固定和连接，以保证管道的稳定性和密封性。

2．机械领域：机械设备的油管、气管、水管等管道连接处需要使用喉箍进行固定和连接，以保证设备的正常运行和安全性。

3．石油化工领域：石油化工行业的管道连接处需要使用喉箍进行固定和连接，以保证管道的安全性和密封性，防止泄漏和污染。

4．其他领域：除了以上领域，喉箍还广泛应用于船舶、汽车、航空航天等领域，用于管道连接和固定。

五、喉箍的选用原则和使用注意事项1．选用原则：在选择喉箍时，需要根据管道的规格、材质、使用环境等因素进行综合考虑，选择合适的喉箍类型和规格。

同时，需要注意选用正规厂家生产的合格产品。

2．使用注意事项：在使用喉箍时，需要注意以下几点：首先，要保证管道的表面清洁和平整，以免影响喉箍的密封效果；其次，在安装时要注意力度和方向，避免将喉箍安装反或者损坏；最后，在使用过程中要定期检查喉箍的使用情况，如发现损坏应及时更换。

卡箍施工工艺卡箍施工工艺是一种常见的钢筋混凝土结构加固方法，通过在已有构件外加设卡箍来增加其承载能力和抗震性能。

本文将介绍卡箍施工工艺的基本步骤和注意事项。

1. 工艺概述卡箍施工工艺是指在钢筋混凝土构件表面加设一层环形箍筋，用以增强构件的弯曲抗弯能力和抗震能力。

卡箍的材料通常为高强度钢条或圆钢，并采用捆扎、焊接或搭接的方式连接。

卡箍施工工艺适用于柱、梁、墙等构件的加固和加强。

2. 工艺步骤（1）准备工作：在进行卡箍施工之前，首先需要进行构件的清理和表面处理。

清理包括清除构件表面的灰尘、油污等杂物，保证箍筋与构件的黏结性。

表面处理可以采用砂浆喷涂或刷涂等方式，增加箍筋与构件的摩擦力。

（2）标注位置：根据设计要求和构件结构状况，确定卡箍的安装位置和间距。

通常，每个构件的卡箍数量和间距应满足工程要求和规范规定。

（3）加设卡箍：根据标注位置，将卡箍固定在构件表面。

卡箍的固定方式可以选择捆扎、焊接或搭接。

捆扎方式最常见，可以使用钢丝捆扎或钢带捆扎。

焊接方式适用于特殊要求或较大规模的施工。

搭接方式一般用于长大型构件的加固。

（4）质量验收：施工完成后，应对加设的卡箍进行质量验收。

验收内容包括卡箍固定牢固性、间距一致性等。

同时，还要检查卡箍与构件表面之间是否有间隙或缝隙，以及卡箍的表面是否有明显的锈蚀或损伤。

3. 注意事项（1）施工技术：施工人员应具备一定的施工技术和经验，熟悉卡箍施工工艺的各个步骤以及相关规范要求。

特别是在焊接或搭接方式的施工中，应严格按照规范要求进行操作，确保焊接接头或搭接连接的质量。

（2）材料选择：卡箍的材料选择应符合设计要求和规范规定。

通常，卡箍采用的材料应具备足够的强度和抗腐蚀性能。

需要注意的是，选择焊接方式时，应确保卡箍和构件的材料相同或相近，以保证焊接接头的质量。

（3）质量控制：在施工过程中，应加强质量控制，确保卡箍的安装位置、间距和固定牢固度符合设计要求和规范规定。

施工完成后，还要进行质量验收，对卡箍的质量进行检查，以确保工程质量。

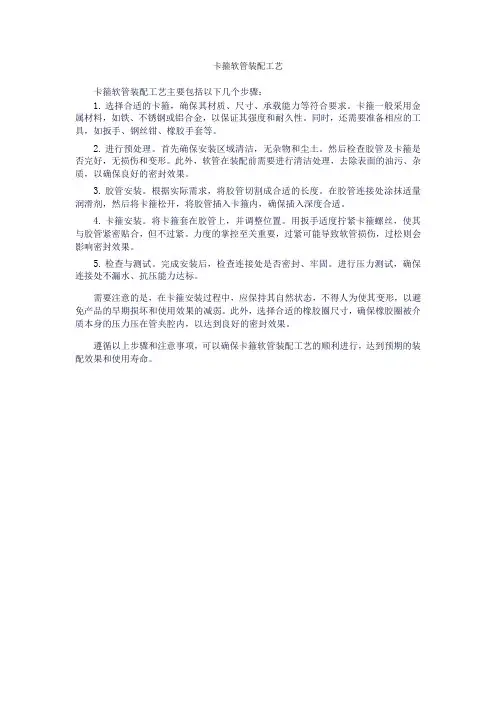

卡箍软管装配工艺
卡箍软管装配工艺主要包括以下几个步骤：
1.选择合适的卡箍，确保其材质、尺寸、承载能力等符合要求。

卡箍一般采用金属材料，如铁、不锈钢或铝合金，以保证其强度和耐久性。

同时，还需要准备相应的工具，如扳手、钢丝钳、橡胶手套等。

2.进行预处理。

首先确保安装区域清洁，无杂物和尘土。

然后检查胶管及卡箍是否完好，无损伤和变形。

此外，软管在装配前需要进行清洁处理，去除表面的油污、杂质，以确保良好的密封效果。

3.胶管安装。

根据实际需求，将胶管切割成合适的长度。

在胶管连接处涂抹适量润滑剂，然后将卡箍松开，将胶管插入卡箍内，确保插入深度合适。

4.卡箍安装。

将卡箍套在胶管上，并调整位置。

用扳手适度拧紧卡箍螺丝，使其与胶管紧密贴合，但不过紧。

力度的掌控至关重要，过紧可能导致软管损伤，过松则会影响密封效果。

5.检查与测试。

完成安装后，检查连接处是否密封、牢固。

进行压力测试，确保连接处不漏水、抗压能力达标。

需要注意的是，在卡箍安装过程中，应保持其自然状态，不得人为使其变形，以避免产品的早期损坏和使用效果的减弱。

此外，选择合适的橡胶圈尺寸，确保橡胶圈被介质本身的压力压在管夹腔内，以达到良好的密封效果。

遵循以上步骤和注意事项，可以确保卡箍软管装配工艺的顺利进行，达到预期的装配效果和使用寿命。

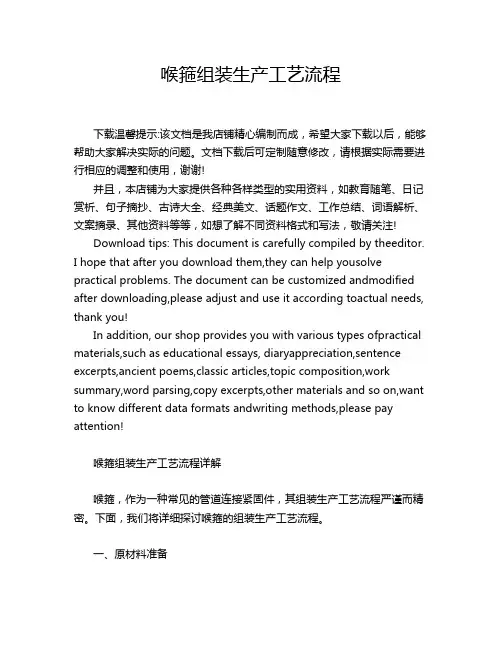

喉箍组装生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
