一、光现象知识小结1、能发光的物体叫光源。

2、光在同一种介质中是沿直线传播的。

现象：影子的形成。

日食和月食。

小孔成像……3、光在真空中传播速度最快，c=3×108 m/s 。

在水中约为真空中的3/4，玻璃为真空的2/3 。

4、光年是长度单位，指光在1年中的传播距离。

5、光的反射定律：反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。

（镜面反射与漫反射都遵循反射定律）6、平面镜成像的特点：像与物大小相等，像与物的连线与平面镜垂直，像到平面镜的距离等于物体到平面镜的距离。

原理：光的反射现象。

所成的是虚像。

7、球面镜的利用：凸面镜：汽车观后镜……凹面镜：太阳灶，手电筒的反光装置……8、光的折射：光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫……。

9、光的折射定律：光发生折射时，折射光线、入射光线、法线在同一平面内；折射光线和入射光线分居法线两侧；当光线从空气中折射入介质时，折射角小于入射角；当光线从介质中折射入空气时，折射角大于入射角。

10、光发生反射与折射时，都遵循光路可逆原理。

11、色散：复色光被分解为单色光，而形成光谱的现象，称为色散。

12、白光是由红、橙、黄、绿、蓝、靛、紫、七种单色光组成的复色光。

13、光的三原色：红、绿、蓝颜料的三原色：红、黄、蓝14、透明物体的颜色由通过它的色光决定。

15、不透明的物体颜色由它反射的色光决定的。

16、当白色光（日光等）照到物体上时，一部分被物体吸收，另一部分被物体反射，这就是反射光，我们看到的就是反射光，不反射任何光的物体的颜色就是黑色。

常见的光学仪器1、凸透镜对光有会聚作用，凹透镜对光有发散作用。

平行于凸透镜主光轴的光线会聚于焦点，通过凸透镜焦点的光线平行于主光轴射出，通过凸透镜光心的光线传播方向不变。

凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。

2、凸透镜的确定方法（1）手摸法：中间厚边缘薄的为凸透镜。

初中物理专题────光学作图在初中物理中光学作图涉及到四种类型：1、有关光沿直线传播的概念和应用2、光的反射定律和平面镜成像规律的作图及应用3、光的折射定律及透镜的作图和应用4、凸透镜成像规律及其应用［知识点分析］一、光的反射光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光的反射中光路是可逆的。

二、光的折射光的折射定律：折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线的两侧；折射角大于、小于或等于入射角；光的折射中光路是可逆的。

光的折射定律的内容、作图、应用及其与光的反射定律的异同。

（1）相同点①折射光线和反射光线都位于入射光线和法线决定的平面内。

②折射光线和反射光线均分居法线的两侧。

③当入射角变化时，折射角和反射角都随之变化。

④在折射和反射现象中，光路都是可逆的。

（2）不同点①反射光线与对应的入射光线在同种介质中；折射光线与对应的入射光线在两种不同介质中，位于界面的两侧。

②反射角等于入射角，但折射角一般不等于入射角，并且当光从空气斜射入其他介质中时，折射角小于入射角，而光从其他介质斜射入空气中时，折射角大于入射角。

三、透镜透镜的分类：凸透镜、凹透镜。

凸透镜：中间厚，边缘薄，有双凸、平凸、凹凸三种，如右图所示；凸透镜对光有会聚作用。

凹透镜：中间薄，边缘厚，有双凹、平凹、凸凹三种，如右图所示；凹透镜对光有发散作用。

凸透镜成像规律：规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用：投影仪、幻灯机、电影放映机。

八年级光学作图方法总结一、光的反射1、光的反射图例：2、作反射光路图方法示范3、画入射光线方法同画反射光线4、画平面镜如下左图给出入射光线与反射光线画平面镜方法一方法二方法一量角器作图法：先量出入射光线与反射光线夹角a，再用量角器找到角a/2 处，并画出角平分线（即法线）再过入射点作法线的垂线即为平面镜。

方法二尺规作图法：先在入射光线上任取一点，并量出此点到入射点距离为L，之后在反射光线上量取一点到入射点距离也为L，用虚线连接这两点，再作这条虚线的中垂线即为法线，最后过入射点作法线的垂线得平面镜二、光的折射1、折射光路图例2、画折射光线作图方法图示如下3、水面折射光路图注意：1、入射光线、反射光线和折射光线同时靠近或远离法线。

2、入射角、反射角和折射角同增同减。

光源 S 分别连接两个入射点标好箭头如右图所示。

3、平面镜成像找点光源 如下左图所示点光源S 发出的一束光经过镜面反射后经过B 点，请标出 S 点画出完整光路图S三、平面镜成像有关作图 1、平面镜成虚像原理光路图，S，S，方法讲解：先连接BS ，注意镜面下的连线部分画虚线镜面上连线部分画实线。

再过S ，作垂直于镜面的虚线，找到 S ，关2、如下左图所示， 一点光源 S 发出的两道光束镜平面镜反射后 于镜面对称的 S 点，即为光源。

最后将光源S 与入射点连接，经过 A 、 B 两点求点光源 S 的位置并画出入射光线标处入射箭头，如图所示。

四、凸透镜成像规律S注意：物与像同方向移动 （如右图所 示物向凸透镜靠近时，像远离凸透 镜。

）S，作图方法：先反向延长反射光线交于S，再过 S，作垂直于镜面的虚线，找到S，关于镜面对称的 S 点，即为光源。

最后将--。

人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一凸透镜成像的规律★★ 3 314二凸透镜成像的实验★★ 4 4一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（1）光路图：如右图；（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。

【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【答案】B【解析】解：A、当u＝10cm时，u＜f＝15cm，成正立、放大的虚像，故A错误；B、当u＝20cm时，2f＞u＞f，成倒立、放大的实像，故B正确；C、当u＝35cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，故C错误；D、当物体从距凸透镜20cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小。

初中物理八年级光路图1初中物理八年级光路图2初中物理八年级光路图. 现象：影子的形成.日食和月食. 小孔成像……3、光在真空中传播速度最快,c=3×108 m/s . 在水中约为真空中的3/4,玻璃为真空的2/3 .4、光年是长度单位,指光在1年中的传播距离.5、光的反射定律：反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角.（镜面反射与漫反射都遵循反射定律）6、平面镜成像的特点：像与物大小相等,像与物的连线与平面镜垂直,像到平面镜的距离等于物体到平面镜的距离.原理：光的反射现象.所成的是虚像.7、球面镜的利用：凸面镜：汽车观后镜……凹面镜：太阳灶, 手电筒的反光装置……8、光的折射：光从一种介质斜射入另一种介质时,传播方向会发生偏折,这种现象叫…….9、光的折射定律：光发生折射时,折射光线、入射光线、法线在同一平面内；折射光线和入射光线分居法线两侧；当光线从空气中折射入介质时,折射角小于入射角；当光线从介质中折射入空气时,折射角大于入射角.10、光发生反射与折射时,都遵循光路可逆原理.11、色散：复色光被分解为单色光,而形成光谱的现象,称为色散.12、白光是由红、橙、黄、绿、蓝、靛、紫、七种单色光组成的复色光.13、光的三原色：红、绿、蓝颜料的三原色：红、黄、蓝14、透明物体的颜色由通过它的色光决定.15、不透明的物体颜色由它反射的色光决定的.16、当白色光（日光等）照到物体上时,一部分被物体吸收,另一部分被物体反射,这就是反射光,我们看到的就是反射光,不反射任何光的物体的颜色就是黑色.常见的光学仪器1、凸透镜对光有会聚作用,凹透镜对光有发散作用.平行于凸透镜主光轴的光线会聚于焦点,通过凸透镜焦点的光线平行于主光轴射出,通过凸透镜光心的光线传播方向不变.凸透镜的焦点是实焦点,凹透镜的焦点是虚焦点.2、凸透镜的确定方法（1）手摸法：中间厚边缘薄的为凸透镜.（2）聚焦法：用太阳光对着透镜照能得到细小亮斑的是凸透镜.（3）放大法：看书上的字放大的是凸透镜.3、透镜的两个镜面所在球心的连线叫主轴,焦点到光心的距离叫焦距,焦距越短折光能力越强.4、放大镜的使用：放大镜成正立、放大的虚像,物像同侧.使用时应使物体尽量远离透镜,但物距不得超过一倍焦距.5、幻灯机与投影仪：都是将较小的物体经凸透镜在屏幕上成放大的像,投影仪中平面镜的作用是改变光的传播方向,要使得到的像更大,应把幻灯机或投影仪远离屏幕并把影片与透镜的距离调近.6、照相机：较大的物体经凸透镜后成较小的像,景物离照相机越远,拍到的像就越小要使拍到的像大些,应使照相机离物近些,同时将镜头与底片的距离调大些.简言之：要使像大,减物距,增像距. 要使像小,增物距,减像距.7、放大镜、幻灯机、照相机是代表凸透镜成不同像的三种最基本的光学仪器.8、显微镜：目镜和物镜都是凸透镜,物镜相当于幻灯机,目镜相当于放大镜.它是对物体的两次放大,物镜成放大实像,目镜成放大虚像.显微镜对物体的放大倍数=物镜的放大倍数×目镜的放大倍数9、望远镜的目镜和物镜都可以由凸透镜组成,物镜相当于照相机,目镜相当于放大镜,先由物镜把远处的物体拉近成实像,再由目镜放大成虚像.我们看远处的物体通过望远镜使视角变大了,所以能看得很清晰.10、晶状体和角膜的组合相当于凸透镜,它把光线会聚在视网膜上.11、眼睛通过睫状体来改变晶状体的形状,看远处的物体时,睫状体放松晶状体变薄,物体射来的光会聚在视网膜上,看近处的物体时,睫状体收缩晶状体变厚. 对光的偏折能力变强,物体射来的光也会聚在视网膜上.12、近视的形成：（1）睫状体功能降低不能使晶状体变薄,晶状体折光能力大.（2）眼球的前后方向上过长.这两种结果都能使像成在视网膜前方,形成近视. 因为凹透镜对光有发散作用,所以用凹透镜制成眼镜矫正近视.13、远视：（与近视相反）用凸透镜矫正.14、眼镜的度数：凹透镜的度数是负的,凸透镜的度数是正的.凸透镜越厚,焦距就小,度数就越大.凹透镜中心越薄,焦距就小,度数就越大.度数=100/f(f为焦距,单位：米）15、巧记凸透镜成像的区分：物近像远像变大, 一倍焦距分虚实,二倍焦距分大小, 实像总是倒立的.凸透镜成像规律物距（u）成像大小像的虚实像物位置像距( v ) 应用u > 2f 缩小实像透镜两侧 f < v <2f 照相机u = 2f 等大实像透镜两侧v = 2ff < u <2f 放大实像透镜两侧v > 2f 幻灯机u = f 不成像u < f 放大虚像透镜同侧v > u 放大镜二、光路图1、光在均匀介质中沿直线传播2、光的反射现象：无论透明或不透明物体在其表面均可发生光的反射.（1）光路具有可逆性：（2）镜面反射和漫反射.（3）平面镜对光线的作用：只能改变光的传播方向,不能改变光束性质（4）应用：控制光路,例如：（5）球面镜：定义：用球面的内表面作反射面.性质：凹镜能把射向它的平行光线会聚在一点；从焦点射向凹镜的反射光是平行光应用：太阳灶、手电筒、汽车头灯定义：用球面的外表面做反射面.性质：凸镜对光线起发散作用.凸镜所成的象是缩小的虚像应用：汽车后视镜（6）光的折射定律：三线同面,法线居中,空气中角大,光路可逆⑴折射光线,入射光线和法线在同一平面内.○⑵折射光线和入射光线分居与法线两侧.○⑶光从空气斜射入水或其他介质中时,折射角小于入射角,属于近法线折射.○光从水中或其他介质斜射入空气中时,折射角大于入射角,属于远法线折射.光从空气垂直射入（或其他介质射出）,折射角=入射角= 0 度.○4应用：从空气看水中的物体,或从水中看空气中的物体看到的是物体的虚像,看到的位置比实际位置高（7）透镜薄透镜：透镜的厚度远小于球面的半径.名词主光轴：通过两个球面球心的直线.光心：（O）即薄透镜的中心.性质：通过光心的光线传播方向不改变.焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点,这个点叫焦点.焦距（f）：焦点到凸透镜光心的距离.典型光路填表：（凸透镜成像规律）F分虚实,2f大小,实倒虚正,成虚像时：(8)眼睛和眼镜成像原理：从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上行成倒立,缩小的实像,分布在视网膜上的视神经细胞受到光的刺激,把这个信号传输给大脑,人就可以看到这个物体了.近视及远视的矫正：近视眼要戴凹透镜,远视眼要戴凸透镜.(9)显微镜和望远镜显微镜：显微镜镜筒的两端各有一组透镜,每组透镜的作用都相当于一个凸透镜,靠近眼睛的凸透镜叫做目镜,靠近被观察物体的凸透镜叫做物镜.来自被观察物体的光经过物镜后成一个放大的实像,道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的放大镜,把这个像再放大一次.经过这两次放大作用,我们就可以看到肉眼看不见的小物体了.望远镜：有一种望远镜也是由两组凸透镜组成的.靠近眼睛的凸透镜叫做目镜,靠近被观察物体的凸透镜叫做物镜.我们能不能看清一个物体,它对我们的眼睛所成“视角”的大小十分重要.望远镜的物镜所成的像虽然比原来的物体小,但它离我们的眼睛很近,再加上目镜的放大作用,视角就可以变得很大.。

光现象思维导图光的基本规律在生活中应用直线、反射、折射光的三个基本规律思 维 导 图光源光的直线传播光的反射光的折射现 象 ①夜空探照灯的光柱 ②手影游戏，人的影子 ③日食、月食成因 ④小孔成像、站队现 象 ①平静湖面上的倒影 ②光滑物体表面反光 ③成语典故猴子捞月 ④照镜子（生活中）现 象①河水变浅 ②水中的筷子变弯 ③雨后彩虹 ④海市蜃楼光的直线传播规律：光在同种均匀介质中沿直线传播；光在真空中传播速度约为v=3×108m/s在其他介质中传播速度比真空和空气中小。

光的折射规律：光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。

当入射角增大时，折射角也增大。

当光从空气垂直射入水中或其他介质中时，传播方向不变。

光路是可逆的。

光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线入射光线分居法线两侧，反射角等于入射角。

光路是可逆的。

镜面反射和漫发射。

A.平面镜成像规律①成等大正立的虚像 ②像到镜面的距离与物到镜面的距离相等 ；○3像和物体的连线与镜面垂直。

平面镜成像的规律也可以表述为：平面镜所成的像与物体关于镜面对称。

B.光的基本规律在生活中应用潜望镜应用； 凹面镜的应用； 探照灯； 汽车观后镜； 手电筒上的聚光灯等。

光的色散：太阳光通过三棱镜折射发生光的色散把光分成 红橙黄绿蓝靛紫。

看不见的光： 红外线，紫外线第一节：光的直线传播一、光的直线传播一节主要内容导学1. 了解光源的种类2. 知道光的直线传播规律3. 能用光的直线传播特点来说明生活中的直线传播现象（1）日食、月食的形成；（2）影子的形成；（3）一叶障目，不见泰山；（4）井底之蛙，所见甚小。

4. 了解光在真空和空气中的传播速度。

二、光的直线传播一节自主学习完成知识结构网1. 光源：能够发光的物体叫。

光源大致分为天然光源和人造光源两类，如太阳、萤火虫属于光源，；如篝火、蜡烛、油灯、电灯属于光源。

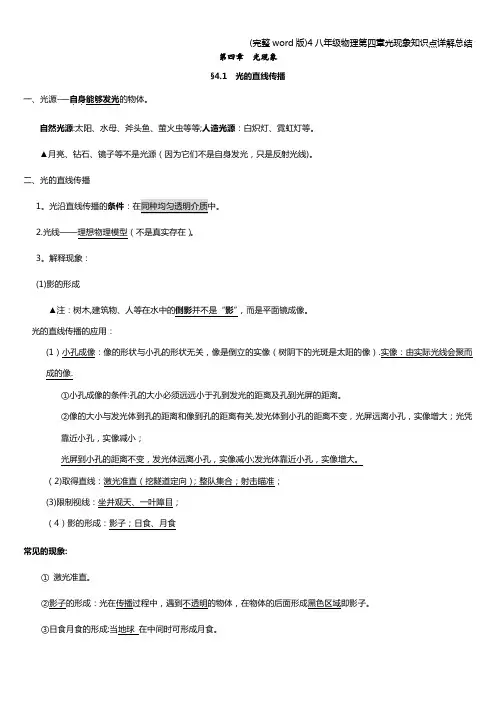

第四章光现象§4.1 光的直线传播能够发光的物体。

一、光源-—自身．．自然光源:太阳、水母、斧头鱼、萤火虫等等;人造光源：白炽灯、霓虹灯等。

▲月亮、钻石、镜子等不是光源（因为它们不是自身发光，只是反射光线)。

二、光的直线传播1。

光沿直线传播的条件2.光线——理想物理模型（不是真实存在）。

3。

解释现象：(1)影的形成▲注：树木,建筑物、人等在水中的倒影并不是“影”，而是平面镜成像。

光的直线传播的应用：(1）小孔成像：像的形状与小孔的形状无关，像是倒立的实像（树阴下的光斑是太阳的像）.实像：由实际光线会聚而成的像.①小孔成像的条件:孔的大小必须远远小于孔到发光的距离及孔到光屏的距离。

②像的大小与发光体到孔的距离和像到孔的距离有关,发光体到小孔的距离不变，光屏远离小孔，实像增大；光凭靠近小孔，实像减小；光屏到小孔的距离不变，发光体远离小孔，实像减小;发光体靠近小孔，实像增大。

（2)取得直线：激光准直（挖隧道定向）；整队集合；射击瞄准；(3)限制视线：坐井观天、一叶障目；（4）影的形成：影子；日食、月食常见的现象:①激光准直。

②影子的形成：光在传播过程中，遇到不透明的物体，在物体的后面形成黑色区域即影子。

③日食月食的形成:当地球在中间时可形成月食。

如图：在月球后1的位置可看到日全食，在2的位置看到 日偏食，在3的位置看到日环食。

④ 小孔成像：小孔成像实验早在《墨经》中就有记载小孔成像成 倒立的实像，其像的形状与孔的形状无 关。

3、光线:常用一条带有箭头的直线表示光的径迹和方向;（是理想化物理模型，非真实存在)4、所有的光路都是可逆的,包括直线传播、反射、折射等.5、真空中光速是宇宙中最快的速度；c=3×108m/s=3×105 m/s ；6、光年：是光在一年中传播的距离，光年是长度单位；声音在固体中传播得最快，液体中次之，气体中最慢，真空中不传播；光在真空中传播的最快,空气中次之，透明液体、固体中最慢（二者刚好相反）。
