背负式防爆喷雾驱散器使用说明书一、概述背负式防暴喷雾驱散器是新型非致命性武器装备。
它是利用高压气体，将刺激剂快速大面积地布散在目标区域，烟雾状小颗粒刺激剂能在较长时间内悬浮距地面2米左右的空气内，并随风流动，不断扩散，驱散闹事人群。
本装备具有高效、机动灵活、作用范围大、装备安全可靠等特点，可用于处置大规模突发事件和反恐作战。
主要性能、战术技术指标处于国内外同类产品的先进水平,关键结构和材料为国内外同类产品所独创。

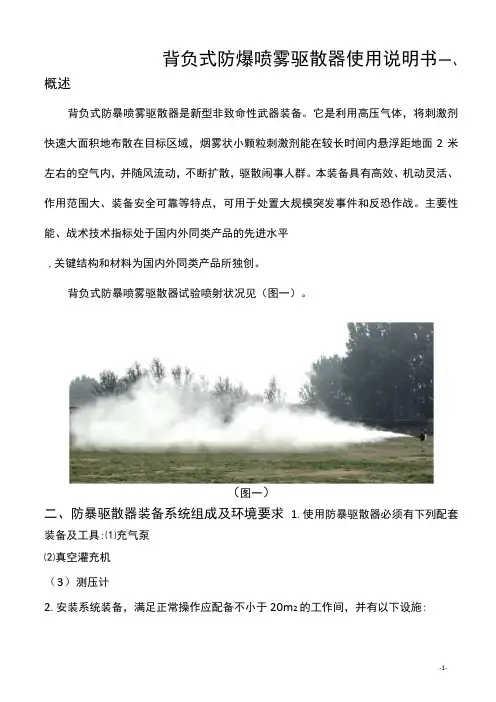

背负式防暴喷雾驱散器试验喷射状况见（图一）。
（图一）二、防暴驱散器装备系统组成及环境要求1.使用防暴驱散器必须有下列配套装备及工具:⑴充气泵⑵真空灌充机（3）测压计2.安装系统装备，满足正常操作应配备不小于20m2的工作间，并有以下设施:⑴220V15A电源插座两组⑵排气孔（3）排风扇⑷工作台⑸除湿机（有条件配备）防暴驱散器装备系统组成见（图二）（图二）三、战术技术指标1.喷射方式：气粉分装，直接混合，连续或间歇喷射2.射程:30m3.覆盖面积：2000m2以上4.装粉量：2.8L5.喷射时间：连续喷射为18s~30sS6.工作压力：12MPa7.工作温度：-30℃~+50℃8.净重量:9.5Kg四、主要部件名称五、充气、灌粉步骤1.分解：⑴将背负式防暴喷雾驱散器放在工作台上，松开捆绑瓶装置，先推动簧片，扳开束紧拉环见（图四），取下束紧钩，把绑瓶带从带环中取出见（图五），向上抬起气、粉瓶，从背托上取下。
⑵逆时针旋转连接螺套见（图六），将气、粉瓶分离。
2 .充气：将气瓶上的截止阀与充气泵连结，按充气泵操作规程充气，充气压力22MPa~24Mpa 。
3 .灌粉：⑴松开背紧螺母（图七），逆时针旋转连接螺母（图八）使连接管与粉瓶分离;⑵按真空灌粉机操作规程灌粉，详见附录1〈真空灌粉机使用说明〉；⑶检查高压管接头处。
形圈，确保平整完好见（图九）；⑷将连接管与高压管接头连接，并调整其相对位置，确保连接管与气粉混合装置上的红色标记对齐见（图十），以免较劲，最后拧紧背紧螺母。
内防喷工具使用档案
志丹华宇石油技术服务有限公司 ___________ 钻井队
名称：方钻杆上旋塞规格型号：_SXS197/70-6-5/8REGLH_生产厂家：生产日期___ 领取日期：____ 检测编号：_____ 检验周期：6个月
说明：累计总时间是按新启用或送检以后的日历时间累计，到期送检。
生产日期_______ 领取日期：_______ 检测编号：_______ 检验周期：6个月
说明：累计总时间是按新启用或送检以后的日历时间累计，到期送检。
生产日期_______ 领取日期：_______ 检测编号：_______ 检验周期：12个月
说明：1．累计总时间是按新启用或送检以后的日历时间累计，到期送检。
2．实施压井作业后及时送井控车间检测、试压。
生产日期_______ 领取日期：_______ 检测编号：_______ 检验周期：12个月
说明：1．累计总时间是按新启用或送检以后的日历时间累计，到期送检。
2．实施压井作业后及时送井控车间检测、试压。
名称：钻具浮阀规格型号：_____________生产厂家：
生产日期_______ 领取日期：_______ 检测编号：_______ 检验周期：10-15天
说明：1．每次起出浮阀钻井队技术员要认真检查，发现损伤或冲蚀立即更换。
2．分体式：当阀体在井下累计使用15天时送井控车间检测或报废。
3．整体式：当浮阀在井下累计使用10天时送井控车间检测或报废。
2钻具内防喷控制装置钻井过程中，当井发生溢流井涌时，为了防止地层流体以及钻井液沿钻柱水眼向上喷出损坏水龙带而导致井喷，需要使用钻具内防喷工具来控制钻柱内压力。
钻具内防喷工具主要有方钻杆上下旋塞、钻具止回阀、钻具旁通阀等。
2.1方钻杆上、下旋塞阀方钻杆旋塞阀也叫做方钻杆考克或钻杆安全阀。
方钻杆上旋塞阀位于方钻杆的上部，左旋螺纹；方钻杆下旋塞阀位于方钻杆的下部，右旋螺纹。
上下旋塞的结构相同，都采用球阀结构，控制方式采用手控（用扳手），按要求转动90°即可以实现开关。
目前塔里木探区所使用的旋塞规格见表2.1。
表2.1 塔里木探区旋塞规格一览表方钻杆旋塞的使用要求其额定工作压力与现场防喷器工作压力级别相一致；为防止钻柱内部压力损耗，旋塞内径应大于或等于方钻杆内径；试压标准为在额定工作压力状态下进行密封试压，稳压30分钟，压降不小于0.5Mpa为合格。
旋塞主要结构如图2.1。
2.2钻具止回阀钻具止回阀是一种重要的钻具内防喷工具。
一般主要有以下几种：箭型止回阀、投入式止回阀、活门式止回阀（浮阀）、浮球式止回阀等。
2.2.1箭形止回阀产品型号表示法（SY5215-87）结构与特点这种回压阀由本体、压帽、盘根盒、密封箭、下座等组成，如图 2.2。
当发生回流时，箭形阀芯紧压阀座，液体不能通过止回阀向上流。
钻井液正常循环时，箭形阀芯落到下支座，钻井液无压降地通过止回阀。
目前塔里木探区所使用的箭型止回阀规格见表2.2。
表2.2塔里木探区箭型止回阀规格一览表2.2.2投入式止回阀投入式止回阀是一种钻柱内防喷器。
它不仅用于防喷，也可用于海上各种钻井浮动装置上切割钻杆的作业。
该工具带有一个就位接头，接在钻柱需要的部位下入井内，一便回压阀就位。
投掷式回压阀是一只重型单流阀，具有一定重量，只要投入就能自动地在就位接头处就位。
主要包括阀体、卡瓦体、牙块、堵塞器、钢球和弹簧等，其结构如图：使用方法：1.钻开高压油气层之前将就位接头接到钻柱的预计位置。
智能静电控制器中文版说明书1安全操作说明静电粉末喷涂安全守则1.为避免危险，操作此设备必须遵守如下安全标准：EN50 050（或VDE 0745，Part100）EN50 053（或VDE 0745，Part102）。
2.喷涂工位5米以内所有导电体，特别是工件，必须接地良好。
3.喷涂车间的地面必须导电。
一般的水泥通常是导电的。
4.操作人员必须穿导电鞋（如皮鞋）。
5.操作人员必须光手那喷枪，如果戴手套，必须是导电手套。
6.用黄绿色接地线将控制柜接地。
接地线也必须和喷枪控制器、喷房、输送链、特别是工件实现金属与金属的链接。
7.接到喷枪的电缆和粉管必须排布整齐，以免出现机械损伤。
8.只有在喷房开启后才能开启喷枪。
如果喷房出现故障，喷枪也必须关闭。
9.检查所有导电体的接地状况，至少每周一次。
10.清理喷枪或是更换喷嘴时，必须关闭控制器。
2关于说明书本实用说明书包括有关正确实用控制器的所有重要内容，可以指导操作人员安全正确地进行设备安装、扩展喷枪的实用以及实现喷枪的最优化控制。
有关各个独立部件，如喷枪控制器和粉泵等的使用请参照相应的操作手册。
3功能描述3.1应用领域：此控制器专用于有机粉末的静电枪喷涂。
除此之外，别无它用。
如果使用者将此控制器挪为他用，由此造成的损失和危险，我们无法负责。
3.2特性描述：此控制器用于金马参数手动静电粉末喷涂设备（流化型，纸箱型，搅拌型），可以确认工艺参数，系统参数和工艺参数，可以查看状态信息。
并可以调节气量操作简便，个人的经验参数可以独立输入所有参数设定简单并可以保存以供重复使用，出粉量和电力参数可以调节并有数字显示此控制器可以接常用电压（110/ 220V AC）3.3操作模式预设模式控制器预置3个标准程序。
这3个程序可以通过数字显示器方便调出，专门用来喷涂平板工件、复杂工件和复喷工件。
编程模式控制器最多可以储存20个喷涂程序。
通过薄膜按键可以精确地控制电压、电流、出粉量和总气量。
