阀门代号编制说明1

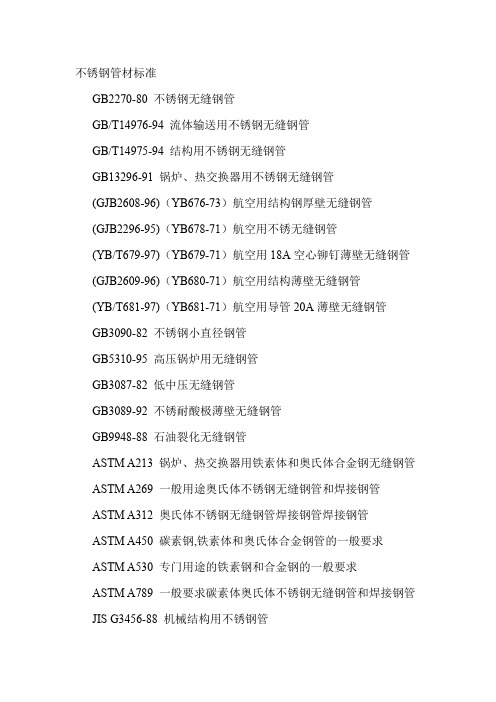

不锈钢管材标准GB2270-80 不锈钢无缝钢管GB/T14976-94 流体输送用不锈钢无缝钢管GB/T14975-94 结构用不锈钢无缝钢管GB13296-91 锅炉、热交换器用不锈钢无缝钢管(GJB2608-96)（YB676-73）航空用结构钢厚壁无缝钢管(GJB2296-95)（YB678-71）航空用不锈无缝钢管(YB/T679-97)（YB679-71）航空用18A空心铆钉薄壁无缝钢管(GJB2609-96)（YB680-71）航空用结构薄壁无缝钢管(YB/T681-97)（YB681-71）航空用导管20A薄壁无缝钢管GB3090-82 不锈钢小直径钢管GB5310-95 高压锅炉用无缝钢管GB3087-82 低中压无缝钢管GB3089-92 不锈耐酸极薄壁无缝钢管GB9948-88 石油裂化无缝钢管ASTM A213 锅炉、热交换器用铁素体和奥氏体合金钢无缝钢管ASTM A269 一般用途奥氏体不锈钢无缝钢管和焊接钢管ASTM A312 奥氏体不锈钢无缝钢管焊接钢管焊接钢管ASTM A450 碳素钢,铁素体和奥氏体合金钢管的一般要求ASTM A530 专门用途的铁素钢和合金钢的一般要求ASTM A789 一般要求碳素体奥氏体不锈钢无缝钢管和焊接钢管JIS G3456-88 机械结构用不锈钢管JIS G3448-88 普通管道用不锈钢管JIS G3459-88 管道用不锈钢管JIS G3463-88 锅炉、热交换器用不锈钢管Q/HYAD 101-91 化工用无缝长钢管(0Cr18NI11T)Q/HYAD 103-91 00Cr18Ni5MO3Si2双相不锈钢无缝钢管无缝钢管无缝钢管是一种具有中空截面、周边没有接缝的长条钢材。

钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水及某些固体物料的管道等。

钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等。

一、阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a 低温型指允许使用温度低于-46℃以下的阀门。

对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

第一部分：阀门类型的代号阀门的类型代号用字母按（表1）的规定表示。

如果标号的阀门还具有其它功能或带有其它特异结构时，需要在阀门类型代号前面加注一个按（表2）规定表示的字母。

a低温型指允许使用温度低于一46C以下的阀门。

举个例子，我们从表1可以看到普通止回阀的型号H,如果将此阀门特殊化，比如防火止回阀由于具有特殊功能，所以结合表1和表2就该表示为FH o第二部分：驱动方式代号驱动方式用阿拉伯数字按（表3）的规定来表示。

注：L安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门（如手动蝶阀、手动闸阀、球阀等），阀门驱动方式代号省略，不表示。

2.只有当两种动力源同时对其作用才能控制其启闭时，此时我们用电磁一液动、电一液动、气一液动表示。

3.气动常开阀门用6K表示，气动常闭阀门用6B表示，液动常开阀门用7K表示，液动常闭阀门用7B表示。

4.防爆电动阀门用9B表示。

第三部分连接形式代号阀门的连接形式用数字按（表4）规定的表示。

注：阀门的连接形式用代号表示即可，具体的标准、结构等应在产品图样、说明书或订货合同等文件中予以详细说明。

第四部分结构形式代号阀门的结构形式用用阿拉伯数字按（表5-表15）规定的表示。

道这一部分没有特别要说明的，只要依据阀门的类型、结构形式找到相对应的形式代号就可以。

第五部分：密封面或衬里材料代号阀座密封面或衬里材料代号按（表16）规定的字母表示。

表16密封面或衬里材料代号注：1•除隔膜阀外，阀门的密封面材料不同时哪种材料硬度低即用其表示。

2,密封材料与阀门的本体材质相同时，密封面材料代号用W表示。

第六部分：压力代号L阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。

比如说某阀门的公称压力为L6MPa,则该阀门的压力代号为16。

2.压力等级采用磅级(Ib)或K级单位的阀门，在型号编制时.，应在压力代号栏后有Ib或K的单位符号。

第七部分：阀体材料代号阀体材料代号用字母按（表17）的规定表示。

安全阀及其型号编制方法说明一、安全阀的作用及原理安全阀是一种保护设备，它是在压力超过设定值时自动打开，释放部分压力以保护设备和人员的安全。

安全阀通常用于蒸汽锅炉、压力容器、压缩机、气体管道等各类设备中。

安全阀的主要原理是通过调节阀弹簧力和介质压力之间的平衡来控制阀门的开度。

当介质压力超过设定的规定值时，调节阀自动打开，释放压力，当压力降低到设定的规定值以下时，调节阀自动关闭，起到保护设备和人员的作用。

二、安全阀的型号编制方法在编制安全阀的型号时，通常需要考虑以下几个参数：1.阀门口径（DN）：阀门所连接的管道的内径。

2.设定压力（PS）：阀门开启的压力。

3.排放流量（Q）：阀门全开状态下排放的流体流量。

4.材料和工作温度范围：阀门使用的材料和能够承受的最高工作温度。

5.进口压力（P1）和出口压力（P2）：阀门所连接的管道的进口压力和出口压力。

根据这些参数，可以将安全阀的型号编制分为以下几个步骤：步骤一：确定阀门口径（DN）根据所连接管道的内径确定阀门口径。

一般阀门的口径会有一定的选择范围，根据实际需要选择合适的口径。

步骤二：确定设定压力（PS）根据设备或管道的工作压力要求、设备的额定工作压力和安全系数等，确定设定压力。

设定压力应根据实际需要选择一个适当的设定值。

步骤三：确定排放流量（Q）根据具体的工艺要求和设备的排放流量要求，确定阀门全开状态下所需的排放流量。

步骤四：确定材料和工作温度范围根据阀门使用的介质和工作温度要求，选择适合的材料和工作温度范围。

步骤五：确定进口压力（P1）和出口压力（P2）根据所连接管道的进口压力和出口压力，确定进口压力和出口压力。

综合以上几个参数，编制出完整的安全阀型号。

例如，一个安全阀的型号可以为：DN25、PS1.0MPa、Q300㎥/h、钢材、-40℃~300℃。

总之，安全阀的型号编制需要根据具体的工艺要求和设备参数进行选择，以确保阀门的安全和可靠运行。

编制正确的型号对于设备的运行和维护具有重要意义。

阀门型号编制方法主要参照JB 308标准,同时吸收了有关标准对型号编制的规定;这一编制注：低温低于-40℃、保温带加热套和带波纹管的阀门,在类型代号前分别加汉语拼音字母“D”、“B”和“W”;2传动方式代号用阿拉伯数字表示阀门传动方式代号注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号;2.对于气动或液动,常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示;3连接形式代号用阿拉伯数字表示阀门连接形式代号注：焊接包括对焊和承插焊;4-1结构形式代号用阿拉伯数字表示闸阀结构形式代号4-2截止阀和节流阀结构形式代号4-3球阀结构形式代号4-4蝶阀结构形式代号4-5隔膜阀结构形式代号4-6旋塞阀结构形式代号4-7止回阀和底阀阀结构形式代号4-8减压阀结构形式代号4-9疏水阀结构形式代号4-10安全阀结构形式代号注：杠杆式安全阀在类型代号前加“G”汉语拼音字母;公称压力数值按JB 74-1994管理附件公称压力试验压力和工作压力的规定;用于电站工业的阀门,当介质最高温度超过530℃时,按JB 74第五条的规定标准工作压力;1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类,并应核对阀门的设计制造标准;2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择;我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置;3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定;参见JB/T5300通用阀门材料标准;附：各种材料阀门的适用范围4.公称压力压力等级公称压力系指阀门在指定温度下允许的工作压力,用PN表示;按GB1048或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定;国际阀门采用的计量单位为MPa兆帕,与常用的计量单位换算如下：=1bar巴=cm2与磅级阀门常用的计量单位bf/in②磅力/口寸②换算如下：1bf/in2Psi==cm2附：磅级、“K”级和公称压力对照表供参考注：Ⅰ由于公称压力和磅级的温度标准不同,因此两者没有严格的对应关系,上表只是大致可参照的对应关系; Ⅱ表中“K”级是日本标准中的一种压力等级;5.连接形式一般采用法兰、焊接对焊、承插焊和螺纹连接等方式;连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定;对国标阀门说明如下：1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79、JB78等有关标准选定;如与本样本所选标准或尺寸不符时,则须在订货合同中注明;2.对焊端连接按GB12224的规定;3.承插焊端连接按JB/T1751的规定;4.内螺纹连接按GB7306圆锥管螺纹的规定;5.外螺纹连接按GB7307管螺纹或GB196、GB197普通螺纹的规定;对通径DN大于50mm对焊端电站阀门,应根据接管尺寸外径X壁厚确定孔径及坡口型式、尺寸;6.结构长度可按有关标准选定或按客户的要求确定;7.结构形式可根据密封元件和流道的形式选择;8.公称通径规格可按GB1047或有关标准的规定来选定;国际阀门以DN表示,单位为毫米mm,磅级阀门以NPS表示,单位为口寸in;9.阀门型号国际阀门按JB308阀门型号编制方法的规定;对特殊、非标及磅级阀门的型号,可参考JB308由企业自编;10.客户应根据本样本所列的阀门型号规格选用;另有特殊要求时,应详细加以说明;11.样本中的产品重量为近似值,仅供参考;12.电动阀门中的电装附件电控箱和自动调节阀的伺服放大器、操作箱均由客户自配,或由公司配套提供,但价格另计;国标阀门采用主要标准注：①除法兰和对焊端外,承插焊连接尺寸采用JB/T1751,内、外螺纹连接的尺寸分别采用GB/7306、GB7307;②JB/T79-94机械行业标准中,系列1法兰连接尺寸与国际GB9113-88互换,系列2尺寸与原机标JB/79-59互换;美标钢制阀门采用主要标准日本钢制阀门采用主要标准。

阀门的分类阀门类型的含义一、阀门型号的表示方法：阀门型号主要依据JB4018— 85《电站阀门型号编制方法》编写。

阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等，表示方法如下：阀体材料代号标称压力数值里材料代号阀座密封面或衬结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示，表 1 — 1 —1给出阀门类型代号规定2、传动方式代号传动方式代号用阿拉伯数字表示，表 1 - 1 -2给出传动方式代号规定。

表1 — 1 — 1 阀门类型代号阀门类型代号阀门类型代号阀门类型代号安全阀A截止阀J柱塞阀U减温减压阀C节流阀L减温减压装置W 蝶阀D排污阀P旋塞阀X给水分配阀F球阀Q减压阀Y隔膜阀G疏水阀S闸阀Z止回阀H调节阀T注：1在阀门类型字母前加“ D”的表示低温阀门（即适用温度低于一40C）,加“B”的表示保温（带加热套）阀门，加“ W的表示带波纹管密封的阀门；2在电动闸阀的型号前加“ B”，表示阀门的驱动装置为防爆型电动装置；3在地下水用闸阀的型号前加“ S”，表示竖式安装，加“ W 表示卧式安装；4闸阀型号前加“ P”，表示用于排渣系统的闸阀，即排渣阀，加“ X”或“ K” 表示排渣用泥浆阀；5蝶阀型号前加“ D1”、“D2”表示短系列，加“ Q'表示球蝶阀，加“ S”表示用于地下管网的蝶阀。

表1 — 1 — 2 传动方式代号注：1手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号；2对于气动或液动：常开式用6K、7K表示，常闭式用6B 7B表示，气动带手动用6S表示；3防爆电动装置用9B表示，户外耐热用9R表示；4代号2及代号8表示在阀门启闭时，需由两种动力源同时对阀门进行动作。

3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示，表1-1-3连接形式代号规定。

表1 — 1 — 3 连接形式代号注：焊接包括对焊和承插焊。

其它电动阀：“B”为防爆电动装置。

“Y”“S”为未注代号的均为普通型电动装置。

阀门型号：首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。

“G”表示联合设计的截止、节流阀。

“C”表示CVA标准。

“S”表示地下水门。

“W”高中压表示波纹管阀；“W”低压表示卧式安装。

“HD”表示止回蝶阀；“GD”表示高真空截止阀。

“D”表示低温阀。

材质：1）C4 C6表示耐浓硝酸的新钢种。

2）TI表示耐剧腐蚀的工业钝钛。

3）N表示铝铌铜氮钢。

4）RL表示超低碳的不锈钢。

水力控制阀油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：注：a.数字涵义详见以下附表。

b.铜芯代表字母T一般省略不写。

例如：铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。

每一数字表示所采用的主要材料和意义见下表。

交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“YJ”为首位，其余各项型号编制及字母含义如下：注：*铜导体代号字母“T”一般省略。

S-加铜丝屏蔽时。

铜芯交联聚乙烯绝缘氯乙烯护套电力电缆铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆聚氯乙烯绝缘聚氯乙烯护套电力电缆聚氯乙烯绝缘聚氯乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及字母含义如下：注：铜导体代号字母“T”一般省略。

例如：聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆铝芯聚氯乙烯绝缘聚氯乙烯护套粗钢带铠装电力电缆注：*铜芯代表字母“T”型号中一般略写。

电缆型号及名称见下表。

铝芯聚乙烯绝缘钢带铠装聚氯乙烯外护层控制电缆铜芯橡皮绝缘铅套钢带铠装控制电缆外护层型号（数字代号）表示的材料涵义按GB2952规定派生及特性用的数字及字母意义为：1-铜丝缠绕屏蔽；80-耐热+80°C塑料；R-软结构线芯；2-铜带绕包屏蔽；105-耐热+105°C塑料。
