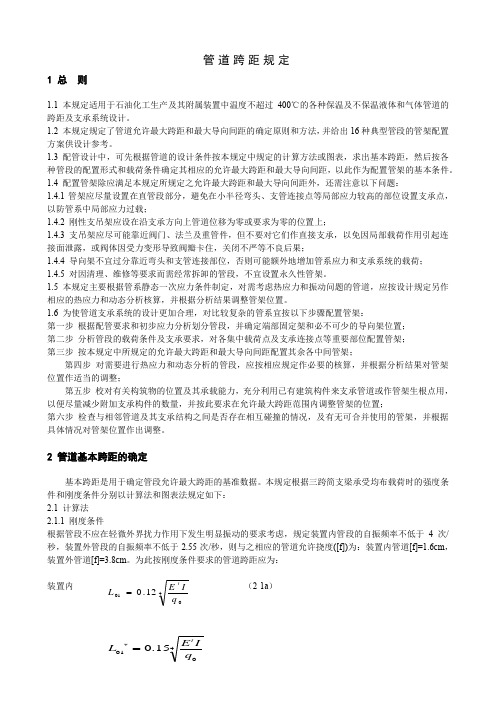

管道跨距规定1 总则1.1本规定适用于石油化工生产及其附属装置中温度不超过400℃的各种保温及不保温液体和气体管道的跨距及支承系统设计。
1.2 本规定规定了管道允许最大跨距和最大导向间距的确定原则和方法，并给出16种典型管段的管架配置方案供设计参考。
1.3 配管设计中，可先根据管道的设计条件按本规定中规定的计算方法或图表，求出基本跨距，然后按各种管段的配置形式和载荷条件确定其相应的允许最大跨距和最大导向间距，以此作为配置管架的基本条件。
1.4 配置管架除应满足本规定所规定之允许最大跨距和最大导向间距外，还需注意以下问题：1.4.1管架应尽量设置在直管段部分，避免在小半径弯头、支管连接点等局部应力较高的部位设置支承点，以防管系中局部应力过载；1.4.2 刚性支吊架应设在沿支承方向上管道位移为零或要求为零的位置上；1.4.3 支吊架应尽可能靠近阀门、法兰及重管件，但不要对它们作直接支承，以免因局部载荷作用引起连接面泄露，或阀体因受力变形导致阀瓣卡住，关闭不严等不良后果；1.4.4 导向架不宜过分靠近弯头和支管连接部位，否则可能额外地增加管系应力和支承系统的载荷；1.4.5 对因清理、维修等要求而需经常拆卸的管段，不宜设置永久性管架。
1.5 本规定主要根据管系静态一次应力条件制定，对需考虑热应力和振动问题的管道，应按设计规定另作相应的热应力和动态分析核算，并根据分析结果调整管架位置。
1.6 为使管道支承系统的设计更加合理，对比较复杂的管系宜按以下步骤配置管架：第一步根据配管要求和初步应力分析划分管段，并确定端部固定架和必不可少的导向架位置；第二步分析管段的载荷条件及支承要求，对各集中载荷点及支承连接点等重要部位配置管架；第三步按本规定中所规定的允许最大跨距和最大导向间距配置其余各中间管架；第四步对需要进行热应力和动态分析的管段，应按相应规定作必要的核算，并根据分析结果对管架位置作适当的调整；第五步校对有关构筑物的位置及其承载能力，充分利用已有建筑构件来支承管道或作管架生根点用，以便尽量减少附加支承构件的数量，并按此要求在允许最大跨距范围内调整管架的位置；第六步检查与相邻管道及其支承结构之间是否存在相互碰撞的情况，及有无可合并使用的管架，并根据具体情况对管架位置作出调整。
