管道支吊架设计技术规定参考

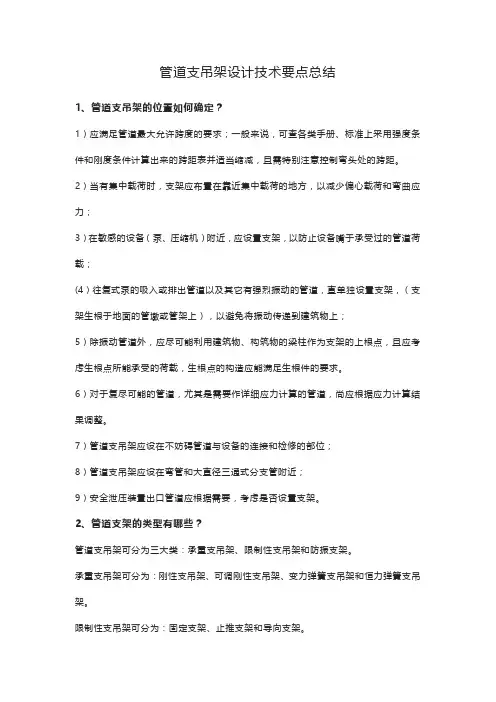

管道支吊架设计技术要点总结1、管道支吊架的位置如何确定？1）应满足管道最大允许跨度的要求；一般来说，可查各类手册、标准上采用强度条件和刚度条件计算出来的跨距表并适当缩减，且需特别注意控制弯头处的跨距。

2）当有集中载荷时，支架应布置在靠近集中载荷的地方，以减少偏心载荷和弯曲应力；3）在敏感的设备（泵、压缩机）附近，应设置支架，以防止设备嘴于承受过的管道荷载；(4）往复式泵的吸入或排出管道以及其它有强烈振动的管道，直单独设置支架，（支架生根于地面的管墩或管架上），以避免将振动传递到建筑物上；5）除振动管道外，应尽可能利用建筑物、构筑物的梁柱作为支架的上根点，且应考虑生根点所能承受的荷载，生根点的构造应能满足生根件的要求。

6）对于复尽可能的管道，尤其是需要作详细应力计算的管道，尚应根据应力计算结果调整。

7）管道支吊架应设在不妨碍管道与设备的连接和检修的部位；8）管道支吊架应设在弯管和大直径三通式分支管附近；9）安全泄压装置出口管道应根据需要，考虑是否设置支架。

2、管道支架的类型有哪些？管道支吊架可分为三大类：承重支吊架、限制性支吊架和防振支架。

承重支吊架可分为：刚性支吊架、可调刚性支吊架、变力弹簧支吊架和恒力弹簧支吊架。

限制性支吊架可分为：固定支架、止推支架和导向支架。

防振支架可分为：减振器和阻尼器。

3、管道支吊架选用的原则有哪些？1、在选用管道支吊架时，应按照支撑点所承受的荷载大小和方向、管道的位移情况、工作温度是否保温式保冷、管道的材质等条件选用合适的支吊架：2、设计管道支吊架时，应尽可能选用标准管卡、管托和管吊；3、焊接型的管托、管吊比卡箍型的管托、管吊省钢材，且制作简单，施工方例，因此，除下列情况外，应尽量采用焊接型的管卡和管吊；1）管内介质温度等于或大于400 度的碳素钢材质的管道；2）低温管道；3）合金钢材质的管道；4）生产中需要经常拆卸检修的管道。

4、设置固定支架应考虑哪些问题？1）对于复杂管道可用固定点将其划分成几个形状较为简单的管段，如L 形管段、U 形管段、Z 形管段等以便进行分析计算：2）确定管道固定点位置时，使其有利于两固定点间管段的自然补偿；3）选用II 形补偿器时，宜将其设置在两固定点的中部；4）固定点直靠近需要限制分支管位移的地方；5）固定点应设置在需要承受管道振动、冲击载荷或需要限制管道多方向位移的地方。

综合管廊管线支吊架技术规程# 管廊管线支吊架技术规程## 一、引言管廊是工程施工中常见的重要设施，用于承载管线系统，并提供管线的保护和维护。

为了确保管线的稳定性和安全性，在管廊设计中，支吊架的选择和安装非常关键。

本技术规程旨在为管廊管线支吊架的选择、设计和安装提供一些基本准则和规范。

## 二、定义和术语在本技术规程中，以下术语的定义适用于整个文件：- 管廊：指用于放置和保护管道系统的地下或隧道结构。

- 支吊架：用于支撑和固定管道系统的装置，包括吊杆、吊杆支架、固定支架等。

- 管线：指放置在管廊中的管道系统，包括输送液体、气体或其他物质的管道。

- 设计荷载：根据管线类型和活动要求确定的支吊架所需要承受的最大负荷。

- 安装间距：指相邻支吊架之间的距离，根据设计要求确定。

## 三、支吊架选择和设计1. 根据设计荷载和管线类型，在选择支吊架时应考虑以下因素：- 支吊架的承载能力要能够满足设计荷载要求，确保管线的安全。

- 支吊架的材料要具有耐腐蚀性和耐久性，以防止因环境因素引起的损坏。

- 支吊架的结构设计应合理，易于安装和维护。

- 支吊架的调节性要好，以适应管道的变形和位移。

2. 支吊架的安装间距应根据以下准则进行确定：- 支吊架的安装间距应使各支吊架之间的管线受力均匀，并保证管线的稳定性。

- 安装间距应根据管廊的形状、尺寸和管道的直径进行评估，在满足安全要求的前提下尽量减小间距。

- 针对长距离管线，应增加中间支吊架的安装，以提高管线的稳定性。

## 四、支吊架安装1. 在安装支吊架之前，需要进行以下准备工作：- 确保管廊内的环境安全和清洁，清除障碍物和杂物。

- 检查支吊架的材料和数量是否与设计要求一致。

- 根据支吊架的形状和尺寸，在管廊内进行标记和测量。

2. 在安装支吊架时，应遵循以下步骤：- 根据设计要求，选择适当的安装位置，并使用固定支架将支吊架固定在管廊的墙壁或顶板上。

- 使用适当的工具和材料，按照支吊架的安装说明进行准确安装。

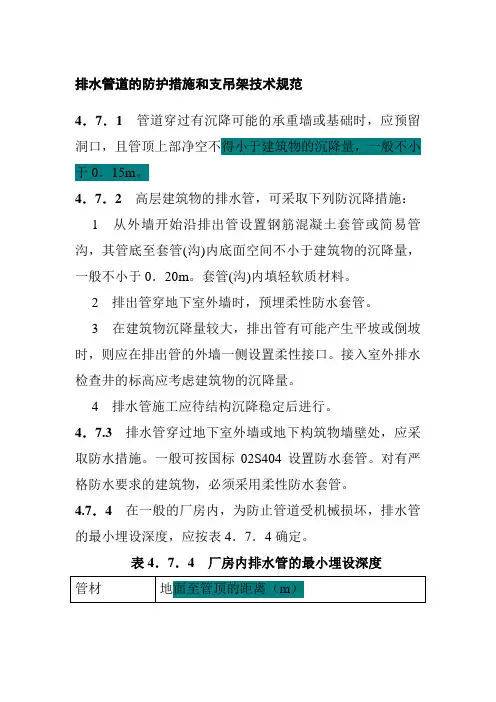

排水管道的防护措施和支吊架技术规范4．7．1 管道穿过有沉降可能的承重墙或基础时，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不小于0．15m。

4．7．2 高层建筑物的排水管，可采取下列防沉降措施：1 从外墙开始沿排出管设置钢筋混凝土套管或简易管沟，其管底至套管(沟)内底面空间不小于建筑物的沉降量，一般不小于0．20m。

套管(沟)内填轻软质材料。

2 排出管穿地下室外墙时，预埋柔性防水套管。

3 在建筑物沉降量较大，排出管有可能产生平坡或倒坡时，则应在排出管的外墙一侧设置柔性接口。

接入室外排水检查井的标高应考虑建筑物的沉降量。

4 排水管施工应待结构沉降稳定后进行。

4．7.3 排水管穿过地下室外墙或地下构筑物墙壁处，应采取防水措施。

一般可按国标02S404设置防水套管。

对有严格防水要求的建筑物，必须采用柔性防水套管。

4.7．4 在一般的厂房内，为防止管道受机械损坏，排水管的最小埋设深度，应按表4．7．4确定。

表4．7．4 厂房内排水管的最小埋设深度管材地面至管顶的距离（m）素土踏实、缸砖、木砖地面水泥、混凝土、沥青混凝土、菱占土地面排水铸铁管混凝土管排水塑料管0.70.71.00.40.50.6注：1 在铁路下应敷设钢管或给水铸铁管，管道的埋设深度从轨底至管顶距离不得小于1．0m。

2 在管道有防止机械损坏措施或不可能受机械损坏的情况下，其埋设深度可小于表4．7．4及注1的规定值。

4．7．5 排水管道外表面如可能结露，应根据建筑物性质和使用要求，采取防结露措施。

所采用的隔热材料宜与该建筑物的热水管道保温材料一致，防结露层厚度经计算确定。

4．7．6 排水管道在穿越楼层设套管且立管底部架空时，应在立管底部设支墩或采取牢固的固定措施。

地下室立管与排水管转弯处也应设支墩或其他固定设施。

4．7．7 塑料排水管道支、吊架间距应符合表4．7．7的规定。

表4.7.7 排水塑料管道支吊架最大间距管径（mm）40 50 75 90 110 125 160立管（m）－ 1.2 1.2 1.5 2.0 2.0 2.0横管（m）0.40 0.5 0.75 0.90 1.10 1.25 1.60 4．7．8金属排水管道上的吊钩或卡箍应固定在承重结构上。

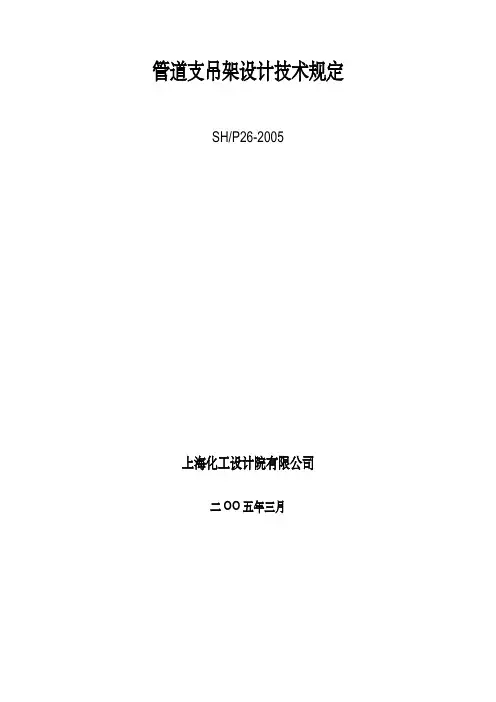

管道支吊架设计技术规定SH/P26-2005上海化工设计院有限公司二OO五年三月管道支吊架设计技术规定1、支吊架分类按支架的作用分为三大类：承重架、限制支架和减振架。

1.1 承重架：用来承重受管道的重力及其它垂直向下载荷的支吊架。

1.1.1 滑动架：在支承点的下方支撑的托架，除垂直方向支撑力及水平方向摩擦力外，没有其他任何阻力。

1.1.2 杆式吊架：在支承点的上方以悬吊的方式承受管道的重力及其他垂直向下的载荷，吊杆处于受接状态。

1.1.3 弹簧支吊架：用于一定范围内有垂直方向位移的管道、设备支、吊，载荷变化率≤25%。

1.1.4 恒力弹簧支吊架：用于有较大垂直方向位移的管道支吊。

使用载荷偏差≤6%。

1.1.5 滚动支架：采用滚动支承，减小管道因轴向位移而产生对支架的推力。

1.1.6 带聚四氟乙烯支架：在支架摩擦面粘贴聚四氟乙烯板，减小管道应轴向位移而产生对支架的推力。

1.2 限制性支架：用来阻止、限制或控制管道系统热位移的支架。

1.2.1 导向架：使管道只能沿轴向移动的支架。

并能限制侧向位移的作用。

1.2.2 限位架：限位架的作用是限制轴向、侧向位移。

在某一个方向上限制管道的位移所要求的数值，称为定值限位架1.2.3 固定架：不允许支承点有三个方向的线位移和角位移。

1.3 减振支架：用来控制或减小除重力和热膨胀作用以外的任何力（如物料冲击、机械振动、风力及地震等外部载荷）的作用所产生的管道振动的支架。

2、支吊架结构的组成部份从管道支承的结构及连接关系等方面考虑，由管部附件、连接配件、特殊功能件、辅助钢结构及生根件等组成。

2.1 管道附件：是附着管道上的支架部件，是支架与管道外壁相连接或接触的部件。

如管托、管卡、U形螺栓、吊耳、支耳、支腿等。

2.2 连接配件：指连接的另部件、吊杆等。

2.3 特殊功能件：指弹簧支吊架、限位杆等部件，起到特殊功能作用。

2.4 辅助钢结构：一般由型钢及钢板制造。

作用是将管道支承点的力传递给土建结构或设备外壁。

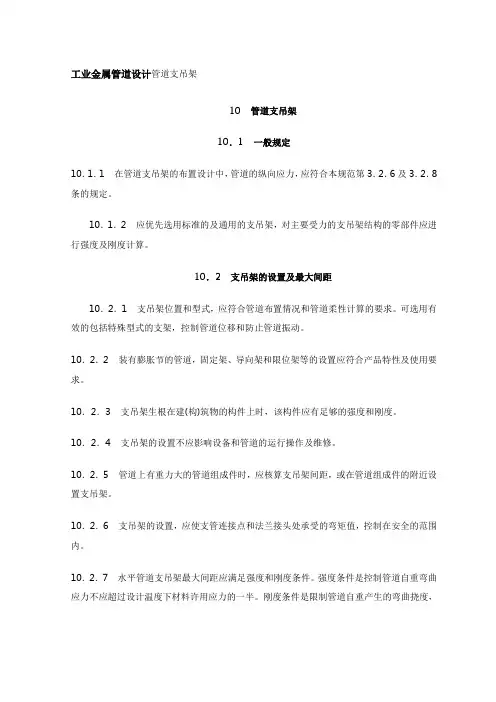

工业金属管道设计管道支吊架10 管道支吊架10．1 一般规定10．1．1 在管道支吊架的布置设计中，管道的纵向应力，应符合本规范第3．2．6及3．2．8条的规定。

10．1．2 应优先选用标准的及通用的支吊架，对主要受力的支吊架结构的零部件应进行强度及刚度计算。

10．2 支吊架的设置及最大间距10．2．1 支吊架位置和型式，应符合管道布置情况和管道柔性计算的要求。

可选用有效的包括特殊型式的支架，控制管道位移和防止管道振动。

10．2．2 装有膨胀节的管道，固定架、导向架和限位架等的设置应符合产品特性及使用要求。

10．2．3 支吊架生根在建(构)筑物的构件上时，该构件应有足够的强度和刚度。

10．2．4 支吊架的设置不应影响设备和管道的运行操作及维修。

10．2．5 管道上有重力大的管道组成件时，应核算支吊架间距，或在管道组成件的附近设置支吊架。

10．2．6 支吊架的设置，应使支管连接点和法兰接头处承受的弯矩值，控制在安全的范围内。

10．2．7 水平管道支吊架最大间距应满足强度和刚度条件。

强度条件是控制管道自重弯曲应力不应超过设计温度下材料许用应力的一半。

刚度条件是限制管道自重产生的弯曲挠度，一般管道设计挠度不应超过15mm。

装置外管道的挠度允许适当放宽，但不应超过38mm。

敷设无坡度的蒸汽管道，其挠度不宜超过10mm。

其他有特殊要求的管道需采用更小的挠度值时，可按国家现行标准执行。

10．2．8 对于不允许积液并带有坡度的管道，支吊架间距除满足本规范第10．2．7条要求外，它与挠度及坡度之间的关系还应符合式(10．2．8)的要求。

式中Y S——管道自重弯曲挠度(mm)；L S——支吊架间距(mm)；i S——管道坡度。

10．2．9 对有压力脉动的管道，决定支架间距时，应核算管道固有频率，防止管道产生共振。

10．3 支吊架荷载10．3．1 支吊架的设计应承受下述荷载：10．3．1．1 应承受本规范第3．1．6条所述的各项重力及支吊架零部件的重力。

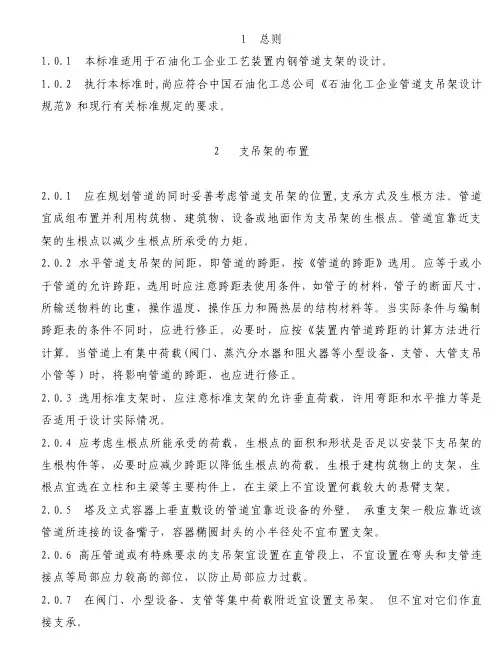

1 总则1.0.1 本标准适用于石油化工企业工艺装置内钢管道支架的设计。

1.0.2 执行本标准时,尚应符合中国石油化工总公司《石油化工企业管道支吊架设计规范》和现行有关标准规定的要求。

2 支吊架的布置2.0.1 应在规划管道的同时妥善考虑管道支吊架的位置,支承方式及生根方法。

管道宜成组布置并利用构筑物、建筑物、设备或地面作为支吊架的生根点。

管道宜靠近支架的生根点以减少生根点所承受的力矩。

2.0.2 水平管道支吊架的间距，即管道的跨距，按《管道的跨距》选用。

应等于或小于管道的允许跨距，选用时应注意跨距表使用条件，如管子的材料，管子的断面尺寸，所输送物料的比重，操作温度、操作压力和隔热层的结构材料等。

当实际条件与编制跨距表的条件不同时，应进行修正。

必要时，应按《装置内管道跨距的计算方法进行计算。

当管道上有集中荷载(阀门、蒸汽分水器和阻火器等小型设备、支管、大管支吊小管等）时，将影响管道的跨距，也应进行修正。

2.0.3 选用标准支架时，应注意标准支架的允许垂直荷载，许用弯距和水平推力等是否适用于设计实际情况。

2.0.4 应考虑生根点所能承受的荷载，生根点的面积和形状是否足以安装下支吊架的生根构件等，必要时应减少跨距以降低生根点的荷载。

生根于建构筑物上的支架，生根点宜选在立柱和主梁等主要构件上，在主梁上不宜设置何载较大的悬臂支架。

2.0.5 塔及立式容器上垂直敷设的管道宜靠近设备的外壁。

承重支架一般应靠近该管道所连接的设备嘴子，容器椭圆封头的小半径处不宜布置支架。

2.0.6 高压管道或有特殊要求的支吊架宜设置在直管段上，不宜设置在弯头和支管连接点等局部应力较高的部位，以防止局部应力过载。

2.0.8 利用大管支吊小管时应注意两者的工作情况，如操作温度和膨胀或收缩的方向等，彼此之间不应有大的牵制。

2.0.9 往复式压缩机的吸入或排出管道以及其他有强烈振动的管道,宜单独设置支架并与建筑物和构筑物隔离，以避免将振动传递到建筑物和构筑物上。

6.7装配和对中6.7.1装配的零部件在进行连接作业时，可用棒、千斤顶、夹紧件、心轴、定位焊或临时性连接件进行装配、对中和定位。

应该小心地使用这些机械装置，以免损伤零部件表面和扩大螺栓孔。

6.7.2用于装配对中的定位焊，在完成其功能后应完全去除，或用磨削或其他适当的方法对定位焊缝的终端、始端进行适当加工，使其能和最终焊缝良好地结合。

定位焊应由合格的焊工按已评定的焊接规程进行施焊。

当定位焊成为最终焊缝的一部分时，应对定位焊进行目视检验，并除去有缺陷的部分。

6.7.3如能满足下列条件，则允许在制造、安装过程中，在支吊架零部件上焊接不与其结合成一体的临时性附件。

a)该材料经过鉴定并适合焊接，但不必用有合格证的材料；b)该材料与所连接的支吊架零部件材料施焊是相容的；c)焊接材料应与母材相容，并经鉴定合格；d)焊工和焊接工艺规程经鉴定合格；e)在最靠近临时性焊接附件的区域用适当的方法进行标记，以便按g）对该区检验以后仍能识别；f)临时性焊接附件应按6.3规定的方法完全拆除；g)临时性焊接附件拆除后，应对支吊架零部件表面进行目视检验。

6.7.4对接接头的对中应使焊好的焊缝的最大错边量不大于表9所列的相应数值。

表9允许公差范围内的任何错边，应在焊好的焊缝宽度上打磨光滑，或必要时在焊缝边缘补焊附加的焊缝金属。

表9最终对接接头的最大允许错边量mm 截面厚度t 最大允许错边量截面厚度t 最大允许错边量 t≤20 1/4t 40＜t≤60 1/8t20＜t≤40 5 t＞60 1/8t或20中较小值注：t指接头处较薄截面的名义厚度。

6.8防护涂层6.8.1 支吊架零部件表面防护涂层分为金属涂层和非金属涂层两类。

6.8.2金属防护镀（涂）层6.8.2.1 防腐蚀金属涂层应采用电镀、预镀锌、热浸或机械方法涂敷。

6.8.2.2 电镀应按GB 9799或GB 13346的规定实施。

螺纹连接件的电镀应按GB 5267的规定进行，必须同时满足镀层厚度和旋合性两方面的要求。

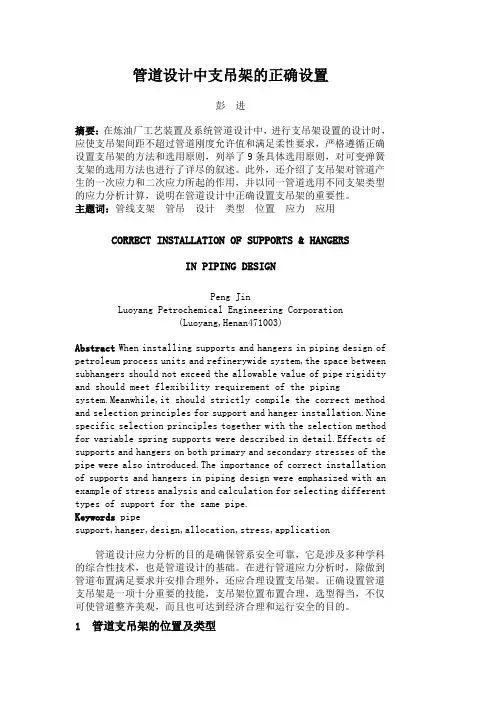

管道设计中支吊架的正确设置彭进摘要：在炼油厂工艺装置及系统管道设计中，进行支吊架设置的设计时，应使支吊架间距不超过管道刚度允许值和满足柔性要求，严格遵循正确设置支吊架的方法和选用原则，列举了9条具体选用原则，对可变弹簧支架的选用方法也进行了详尽的叙述。

此外，还介绍了支吊架对管道产生的一次应力和二次应力所起的作用，并以同一管道选用不同支架类型的应力分析计算，说明在管道设计中正确设置支吊架的重要性。

主题词：管线支架管吊设计类型位置应力应用CORRECT INSTALLATION OF SUPPORTS & HANGERSIN PIPING DESIGNPeng JinLuoyang Petrochemical Engineering Corporation(Luoyang,Henan471003)Abstract When installing supports and hangers in piping design of petroleum process units and refinerywide system,the space between subhangers should not exceed the allowable value of pipe rigidity and should meet flexibility requirement of the pipingsystem.Meanwhile,it should strictly compile the correct method and selection principles for support and hanger installation.Nine specific selection principles together with the selection method for variable spring supports were described in detail.Effects of supports and hangers on both primary and secondary stresses of the pipe were also introduced.The importance of correct installation of supports and hangers in piping design were emphasized with an example of stress analysis and calculation for selecting different types of support for the same pipe.Keywords pipesupport,hanger,design,allocation,stress,application 管道设计应力分析的目的是确保管系安全可靠，它是涉及多种学科的综合性技术，也是管道设计的基础。

管道⽀吊架的布置规定管道⽀吊架的布置规定⼀、总则1. 本通则适⽤于……2. 本通则不适⽤于⾮⾦属管道、有⾊⾦属管道、地下给排⽔管道的布置设计。

3.执⾏本通则时，尚应符合现⾏有关强制性标准规范的规定。

⼆、管道⽀吊架的布置1. ⼀般规定（1）管道⽀吊架应在管道的允许跨距内设置，并符合下列要求：A、靠近设备；B、设在集中荷载附近；C、设在弯管和⼤直径三通式分⽀管附近；D、宜利⽤建筑物、构筑物的梁、柱等设置⽀吊架的⽣根构件；E、设在不妨碍管道与设备的连接和检修的部位。

(2)管道的⽀承点在垂直⽅向⽆位移时可采⽤刚性⽀吊架；有位移时应采⽤可变弹簧⽀吊架。

位移量⼤时应采⽤恒⼒弹簧⽀吊架。

(3)⽔平敷设在⽀架上的有隔热层的管道应设置管托，当管道热胀量超过100mm 时，应选⽤加长管托。

(4)除下列情况外，应采⽤焊接型的管托和管吊：A、管内介质温度等于或⾼于400℃的碳素钢材质的管道；B、输送冷冻介质的管道；C、输送浓碱液的管道；D、合⾦钢材质的管道；E、⽣产中需要经常拆卸检修的管道；F、不易焊接施⼯的管道和不宜与管托、管吊直接焊接的管道。

（5）允许管道有轴向位移，⽽对横向位移需要加以限制时，在下列情况应设置导向⽀架：A、安全阀出⼝的⾼速放空管道和可能产⽣振动的两相流管道；B、横向位移过⼤可能影响邻近管道时，固定⽀架之间的距离过长，可能产⽣横向不稳定时；C、为防⽌法兰和活接头泄漏要求管道不宜有过⼤的横向位移时；D、“Π”型补偿器两侧的管道上应设导向⽀架，其位置距补偿器弯头宜为管道公称直径的40倍；E、导向⽀架不宜设置在靠近弯头和⽀管的连接处。

（6）⽣根于建筑物、构筑物上的⽀吊架，其⽣根点宜设在⽴柱或主梁等承重构架上，⽀架⽣根件焊在需整体热处理设备上时，应向设备专业提出所⽤垫板的条件。

（7）需要限制管道位移量时，应设置限位⽀架。

（8）不得⽤⾼温管道、低温管道、振动管道和蒸汽管道⽀撑其他管道。

（9）直接与设备管⼝相接或靠近设备管⼝的公称直径等于或⼤于150mm的⽔平安装阀门应考虑⽀撑。

管道支吊架标准管道支吊架是用于支撑和固定管道的系统，其设计和安装应遵循一定的标准，以确保管道系统的安全、稳定和长期可靠性。

以下是管道支吊架标准的详细介绍。

一、设计标准1．支吊架的结构形式应根据管道的直径、壁厚、材料和介质特性等参数进行选择。

常用的结构形式包括固定支架、滑动支架、导向支架和弹簧支吊架等。

2．支吊架的安装位置应根据管道的布局、荷载和支撑要求进行确定。

一般应选择在管道的直线段上，尽量避免在弯曲段、阀门和三通等位置设置支吊架。

3．支吊架的荷载应按照管道的重量、介质重量、风荷载和地震荷载等因素进行计算。

根据荷载大小选择合适的支吊架型号和规格。

4．支吊架的安装高度和位置应考虑到管道的操作和维护要求，避免阻碍管道阀门、仪表和其他附件的操作。

5．支吊架的设计应考虑到管道的热膨胀和冷缩效应，选择合适的支吊架形式和设置预留位移。

二、安装标准1．支吊架的安装应按照设计和施工方案进行，确保支架的牢固性和稳定性。

2．安装前应对管道进行清理和检查，确保管道内部无杂物、油污和锈蚀等，并对支吊架进行检查，确保其结构完整、无损伤。

3．根据设计要求确定支吊架的安装位置和高度，并进行标记和预置。

对于固定支架，应按照要求进行焊接或锚固，确保支架的牢固性。

4．滑动支架和导向支架应设置在管道的直线段上，并确保其能够适应管道的热膨胀和冷缩效应。

5．弹簧支吊架应按照设计要求进行安装和调整，确保其能够为管道提供足够的支撑力。

6．在安装过程中应注意保护管道和其他附件，避免对它们造成损伤或变形。

7．安装完成后应对支吊架进行检查和调整，确保其位置正确、支撑牢固，并能够满足管道的操作和维护要求。

三、材料标准1．支吊架的材料应根据设计要求进行选择，一般应具备较高的强度和耐腐蚀性能。

常用的材料包括钢材、不锈钢、铝合金等。

2．材料应符合国家相关标准和质量要求，并具备相应的质量保证书和检验报告。

3．对于接触介质的支吊架材料，应选择对介质无污染和腐蚀的材料，并避免使用对人体有害的材料。

综合管廊管线支吊架技术规程一、总则1.1 本规程是针对综合管廊工程中的管线支吊架工程的技术要求，以确保管道的安全运行和整个工程的质量。

1.2 本规程适用于综合管廊中的各种管道支吊架的设计、选型、制作、安装、验收等工作，适用于各种类型的管道，如输电线、通信线、燃气管、给水管、排水管等。

1.3 管道支吊架的设计和制作应符合当前国家有关标准和规范的要求。

二、设计2.1 设计应充分考虑管道的载荷、形状、长度、方向、支点位置、管道变形等因素，确保支吊架设计合理、稳定。

2.2 支吊架应选择与管道材料相匹配的材料，具有足够的强度和刚度，以保证支架本身的稳定性和可靠性。

2.3 支吊架的设计应考虑管道的应力计算，严格按照管道设计要求和国家规范要求执行，保证管道的安全使用。

三、选型3.1 选型应根据管道直径、长度、重量、作业温度、使用条件等因素进行，保证选型合理、安全。

3.3 支吊架的选型应考虑管道变形因素，以保证管道的正常运行和延长管道使用寿命。

四、制作4.2 支吊架的制作应符合相应标准的要求，选择优质材料，并进行适当的加工和处理。

4.3 支吊架的制作过程中，应做到质量管控，将质量控制纳入制作过程的全过程，保证制作质量良好。

五、安装5.1 安装应按照支吊架设计要求进行，密切配合设计单位和监理单位工作，保证安装质量。

5.2 操作人员应具备相应的资格证书和安装经验，应用正确的工具和设备进行安装作业。

5.3 安装过程中应注意现场环境及管道和结构物之间的空隙，保证管道和支吊架之间的接触面积和接触压力均匀、合理。

5.4 安装完毕，应进行验收。

验收内容包括支吊架的安装质量、连接件的损坏、管道与支吊架之间的匹配度、支吊架表面防护处理是否合格等。

六、运行与维护6.1 管道支吊架在使用前应进行检查，保证其质量符合要求，并做好详细的记录。

6.2 在管道正常运行过程中，应定期进行检查和维护，及时发现并纠正问题。

6.3 支吊架表面的防护处理应定期进行检查和维护，保证其防锈、防腐等性能稳定。

管道支吊架设计技术规定_参考首先，管道支吊架的设计要满足国家相关标准和规范的要求，例如《石油化工工程管道安装工程施工及验收规范》、《建筑给水排水工程管道施工及验收规范》等。

这些规范通常包括对管道支吊架的材料、结构、尺寸等方面的要求。

其次，管道支吊架的设计应考虑管道系统的负荷和运行条件。

负荷包括管道本身的重量、介质流体的重量以及外部环境对管道的风荷载、地震荷载等。

运行条件包括管道的温度、压力、振动等。

设计时需要结合这些参数计算并选取合适的支吊架，以确保管道系统在正常运行和突发情况下的安全运行。

另外，管道支吊架的设计还要考虑管道的布置和支吊点的布置。

在管道布置方面，需要考虑管道的线路走向、高度和间距等因素，以确保管道系统的紧凑性和可操作性。

在支吊点的布置方面，需要结合管道的负荷和运行条件，合理选取支吊点的位置和安装方式，以确保管道的稳定性和防止振动和变形。

此外，管道支吊架的设计还要注重施工和安装的可行性。

设计时要充分考虑施工工艺和安装条件，选取适合的支吊架材料和工艺，在设计上要考虑尽可能简化施工和安装步骤，减少现场加工量和施工周期。

最后，管道支吊架的设计还要充分考虑日常维护和检修的便捷性。

在设计上要充分考虑支吊架的结构，方便安全地进行维护和检修，保证管道系统的可靠性和可用性。

综上所述，管道支吊架的设计需要遵守国家相关标准和规范，考虑管道的负荷和运行条件，合理布置管道和支吊点，注重施工和安装的可行性，以及兼顾日常维护和检修的便捷性。

只有在满足这些技术规定的前提下，才能确保管道支吊架的设计和使用的安全性和可靠性。

管道支吊架设计技术规定参考1.设计原则：(1)符合国家相关标准和规范的要求；(2)结构简单、合理、经济；(3)对管道系统的影响降到最低限度；(4)考虑管道的热胀冷缩、振动和防火要求。

2.材料选择：(1)支吊架的材料应选用具有良好的耐腐蚀性和导热性能的材料，常用的包括不锈钢、碳钢等；(2)耐火性要求高的场合，可选用耐火材料。

3.基础设计：(1)支吊架的基础应满足地基承载力的要求；(2)基础的施工质量要符合相关标准和规范。

4.架体设计：(1)架体应能承受管道系统的全负荷，包括管道本身的重量、流体的压力、温度变化引起的热胀冷缩力等；(2)架体的刚度和强度要满足设计要求，以防止变形、振动和共振；(3)架体的设计要考虑便于安装、维修和检查。

5.吊杆设计：(1) 吊杆的直径应满足强度和稳定性的要求，一般应大于等于12mm；(2)吊杆的长度要根据具体情况进行设计，满足安全和施工的要求。

6.方管设计：(1)方管的截面尺寸和厚度要满足强度和稳定性的要求；(2)方管的间距要按照设计要求进行布置。

7.管道固定件设计：(1)管道固定件的数量和位置要确保管道的稳定和垂直度；(2)管道固定件的刚度和强度要满足设计要求，以防止管道的变形和振动。

8.防腐设计：(1)针对具有腐蚀性介质的管道，应进行防腐处理，常用的方式包括涂覆、扎带包覆、防腐涂层等；(2)防腐材料和涂层的选用要符合相关标准和规范。

9.安装施工要求：(1)支吊架的安装要按照设计要求进行，确保各部件的安装位置和连接方式正确；(2)安装过程中要注意安全，防止人员和设备的伤害；(3)安装完毕后要进行检查和试运行，确保管道系统的正常运行。

总之，管道支吊架的设计技术规定对于保证管道系统的安全运行至关重要。

以上所列举的规定只是一些常见的参考，实际设计过程中还应根据具体情况进行调整和完善。
