UPS基本技术性能和参数解析UPS（不间断电源，Uninterruptible Power Supply）是一种用于保护电子设备免受电力故障的设备。

它可以在停电或电压波动时提供稳定的电力供应，保障设备的正常运行。

下面我们将对UPS的基本技术性能和参数进行解析。

1.输出容量：UPS的输出容量是指它能够提供的最大功率。

通常以千瓦（kW）或千伏安（kVA）为单位进行表示。

输出容量应根据受保护设备的功率需求进行选择，以确保UPS能够为设备提供足够的电力。

2.输出电压：UPS的输出电压指的是它提供给设备的稳定电压。

一般UPS的输出电压为220V或110V，但也可以根据需要进行定制。

输出电压应与接入设备的电压要求相适应。

3. 输出波形：UPS的输出波形可以是纯正弦波（Pure Sine Wave）、脉宽调制波（Pulse Width Modulation，PWM）或方波（Square Wave）。

纯正弦波是最高质量的输出波形，可以提供与电网供电相同的电力质量。

脉宽调制波和方波适用于一些对电力质量要求不高的设备。

4.电池容量：UPS使用内置电池来提供持续的电力供应。

电池容量是指电池能够提供的能量存储量，通常以千瓦时（kWh）为单位进行表示。

电池容量应根据设备的负载和需要的备用时间来选择。

5.转换时间：当停电或电力故障发生时，UPS需要从电网模式切换到电池模式以继续提供电力。

转换时间是指从停电到UPS开始提供电力所需的时间。

较短的转换时间可以保证设备在停电时能够立即得到电力支持。

6.输出保护：UPS通常具有过载保护、短路保护和过电压保护等功能。

过载保护可以防止设备因过载而损坏。

短路保护可以防止电流过大而导致的设备损坏。

过电压保护可以防止设备因电压突然升高而受损。

7.远程监控：一些高级的UPS设备可以通过网络连接进行远程监控和管理。

远程监控功能可以提供设备状态、报警信息和电池剩余容量等实时数据，便于管理员及时掌握UPS的运行情况。

ups锂电池技术参数
UPS（不间断电源）锂电池的技术参数通常包括以下几个方面：
1. 电池容量：以安时（Ah）为单位，表示电池能够提供的电荷量。

例如，100Ah 的锂电池可以在1 小时内提供100A 的电流。

2. 电压：锂电池的电压通常在
3.6V 至3.7V 之间，根据电池的串联数量，可以得到UPS 系统的总电压。

3. 放电倍率：表示电池在规定时间内可以放出的电流大小。

放电倍率越高，电池能够提供的电流越大，但放电过程中电池的温度也会升高。

4. 充电倍率：表示电池在规定时间内可以接受的充电电流大小。

充电倍率越高，电池的充电速度越快，但也可能对电池寿命造成一定影响。

5. 能量密度：以瓦时/升（Wh/L）或瓦时/千克（Wh/kg）为单位，表示单位体积或质量的电池所存储的能量。

能量密度越高，电池的体积和重量越小。

6. 循环寿命：表示电池在经过一定次数的充放电循环后，仍然能够保持一定容量的能力。

循环寿命越长，电池的使用寿命越长。

7. 工作温度范围：锂电池的工作温度范围通常在-20℃至60℃之间，超出这个范围可能会对电池性能和寿命产生影响。

以上是UPS 锂电池的一些常见技术参数，不同型号和品牌的锂电池可能会有所差异。

在选择UPS 锂电池时，需要根据实际需求和应用场景来综合考虑这些参数。

山特UPS参数1. 什么是UPS1.1 UPS的定义UPS（不间断电源）是一种用于电力系统的设备，它能够在电网供电中断时提供临时的电力。

UPS通过将电能转换为电池中的化学能，然后再将其转换为所需的电能，以保证电力的连续供应。

1.2 UPS的作用UPS主要用于以下几个方面： - 保护电子设备：UPS可以提供稳定的电力，防止电压波动对电子设备造成损害。

- 防止数据丢失：UPS可以在电力中断时提供电力，防止数据丢失。

- 提供应急电力：UPS可以在电网供电中断时提供临时的电力，以供关键设备继续运行。

2. 山特UPS参数2.1 输入参数山特UPS的输入参数包括： - 输入电压范围：UPS能够接受的输入电压范围。

-输入频率范围：UPS能够接受的输入频率范围。

- 输入功率因数：UPS的输入功率因数，表示输入电流和输入电压之间的相位差。

2.2 输出参数山特UPS的输出参数包括： - 输出电压：UPS提供的输出电压。

- 输出频率：UPS提供的输出频率。

- 输出功率因数：UPS的输出功率因数，表示输出电流和输出电压之间的相位差。

- 输出波形：UPS提供的输出波形类型，如正弦波、方波等。

2.3 容量参数山特UPS的容量参数包括： - 额定容量：UPS的额定输出容量，表示UPS能够提供的最大输出功率。

- 超容量能力：UPS的超容量能力，表示UPS在短时间内能够提供超过额定容量的输出功率。

2.4 效率参数山特UPS的效率参数包括： - AC-AC效率：UPS的AC-AC效率，表示从输入到输出的电能转换效率。

- AC-DC效率：UPS的AC-DC效率，表示从输入到电池的电能转换效率。

- DC-AC效率：UPS的DC-AC效率，表示从电池到输出的电能转换效率。

2.5 其他参数山特UPS的其他参数包括： - 充电时间：UPS的电池充电时间，表示将电池充满所需的时间。

- 电池类型：UPS所使用的电池类型，如铅酸电池、锂电池等。

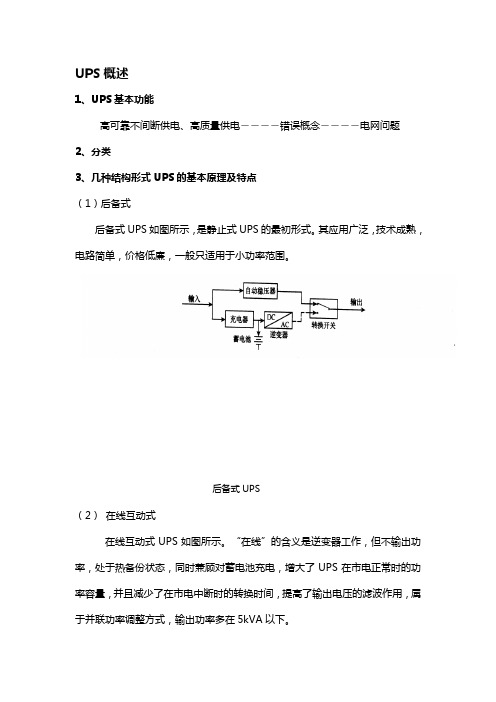

UPS概述1、UPS基本功能高可靠不间断供电、高质量供电――――错误概念――――电网问题2、分类3、几种结构形式UPS的基本原理及特点（1）后备式后备式UPS如图所示，是静止式UPS的最初形式。

其应用广泛，技术成熟，电路简单，价格低廉，一般只适用于小功率范围。

后备式UPS（2）在线互动式在线互动式UPS如图所示。

“在线”的含义是逆变器工作，但不输出功率，处于热备份状态，同时兼顾对蓄电池充电，增大了UPS在市电正常时的功率容量，并且减少了在市电中断时的转换时间，提高了输出电压的滤波作用，属于并联功率调整方式，输出功率多在5kVA以下。

在线互动式UPS（3）双变换在线式双变换在线式UPS如图所示。

传统双变换在线式，特别是大功率UPS，目前仍多采用这种电路结构，属于串联功率传输方式。

双变换在线式UPS方框图三、UPS配置（一）UPS的选型1、选择UPS的若干考虑：根据自己的要求和可能，一般考虑三个因素产品的技术性能产品可维护性产品价格2、负载容量、功率因数对选型的影响3、电池后备时间对选型的影响4、集中与分散供电方案对选型的影响（二）如何考虑UPS的容量与连接方式1、容量：根据负荷量确定，为延长UPS使用寿命，一般推荐负荷量占UPS 输出功率的60～70％为宜。

且尽可能选用单台大容量UPS。

2、连接方式：为确保供电可靠，可采用冗余配置主从“热备份”冗余“1＋1”型直接并机冗余多机直接并机冗余（三）选择UPS 的注意事项1、不要简单地以结构形式确定优劣2、重视UPS 对电网的适应性与电力污染问题3、重视对UPS 输出能力和可靠性的考察（四）容量计算1、UPS 系统容量估算1ke i i S nmP nm P =≥=∑式中n （安全系数）取1.2～1.5，m （余量系数）取1.15～1.2。

2、油机发电机组容量选择油机发电机组容量一般为UPS 系统容量的1.2～1.5倍。

3、蓄电池组容量估算（1）计算电池放电电流1000e S PF I U η⨯⨯=⨯放 （2）计算电池组容量C I K =⨯放K 为容量系数，与用户要求的放电时间T 有关，如表1-2所示。

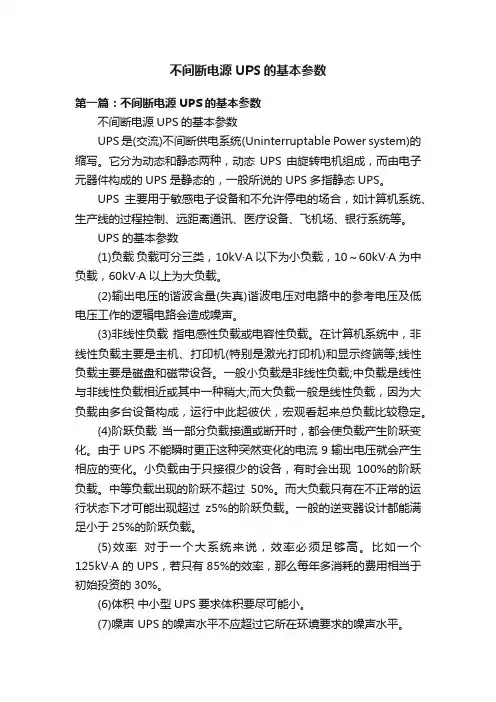

不间断电源UPS的基本参数第一篇：不间断电源UPS的基本参数不间断电源UPS的基本参数UPS是(交流)不间断供电系统(Uninterruptable Power system)的缩写。

它分为动态和静态两种，动态UPS由旋转电机组成，而由电子元器件构成的UPS是静态的，一般所说的UPS多指静态UPS。

UPS主要用于敏感电子设备和不允许停电的场合，如计算机系统、生产线的过程控制、远距离通讯、医疗设备、飞机场、银行系统等。

UPS的基本参数(1)负载负载可分三类，10kV·A以下为小负载，10～60kV·A为中负载，60kV·A以上为大负载。

(2)输出电压的谐波含量(失真)谐波电压对电路中的参考电压及低电压工作的逻辑电路会造成噪声。

(3)非线性负载指电感性负载或电容性负载。

在计算机系统中，非线性负载主要是主机、打印机(特别是激光打印机)和显示终端等;线性负载主要是磁盘和磁带设各。

一般小负载是非线性负载;中负载是线性与非线性负载相近或其中一种稍大;而大负载一般是线性负载，因为大负载由多台设备构成，运行中此起彼伏，宏观看起来总负载比较稳定。

(4)阶跃负载当一部分负载接通或断开时，都会使负载产生阶跃变化。

由于UPS不能瞬时更正这种突然变化的电流9输出电压就会产生相应的变化。

小负载由于只接很少的设各，有时会出现100%的阶跃负载。

中等负载出现的阶跃不超过50%。

而大负载只有在不正常的运行状态下才可能出现超过z5%的阶跃负载。

一般的逆变器设计都能满足小于25%的阶跃负载。

(5)效率对于一个大系统来说，效率必须足够高。

比如一个125kV·A的UPS，若只有85%的效率，那么每年多消耗的费用相当于初始投资的30%。

(6)体积中小型UPS要求体积要尽可能小。

(7)噪声 UPS的噪声水平不应超过它所在环境要求的噪声水平。

第二篇：UPS不间断电源说到电源就不得不提一下UPS!什么是UPS？USP解释过来就是“不间断电源”的意思。

ups的技术参数
UPS的技术参数主要包括以下几个方面：
1.输出功率：UPS电源的输出功率是指其能够提供的最大电力，
通常以千瓦（kW）或千伏安（kVA）为单位。

2.输入电压范围：UPS电源的输入电压范围是指其能够接受的最
大和最小电压范围，通常以伏特（V）为单位。

3.输出电压：UPS电源的输出电压是指其提供的电力的电压，通
常以伏特（V）为单位。

4.输出频率：UPS电源的输出频率是指其提供的电力的频率，通
常为50Hz或60Hz。

5.容量：指UPS可以输出的电力容量，一般以VA（伏安）或W
（瓦特）为单位。

6.输出波形：UPS的输出波形可以是正弦波、近似正弦波或方波
等不同类型，对应的价格也有所不同。

7.转换时间：指从市电停电到UPS开始供电的时间，一般越短越
好，常见的转换时间为2-8毫秒。

8.备用时间：指当市电停电时，UPS能够提供电力维持设备运行
的时间长度，取决于UPS的容量和连接的设备耗电量等因素。

9.输出插座类型：不同类型的设备需要匹配不同类型的插座，一
般有国际插座、国标插座、欧标插座等多种规格。

10.自动调节电压范围：指UPS自动调整输入电压范围，以保证输
出电压稳定在设定值。

11.防雷击保护等级：指UPS对于雷击等突发事件的防护能力，一
般越高越好。

以上是UPS的一些主要技术参数，但请注意，具体的参数可能会因不同的UPS型号和品牌而有所不同。

如果您需要更详细的信息，建议查阅相关的产品手册或联系供应商进行咨询。

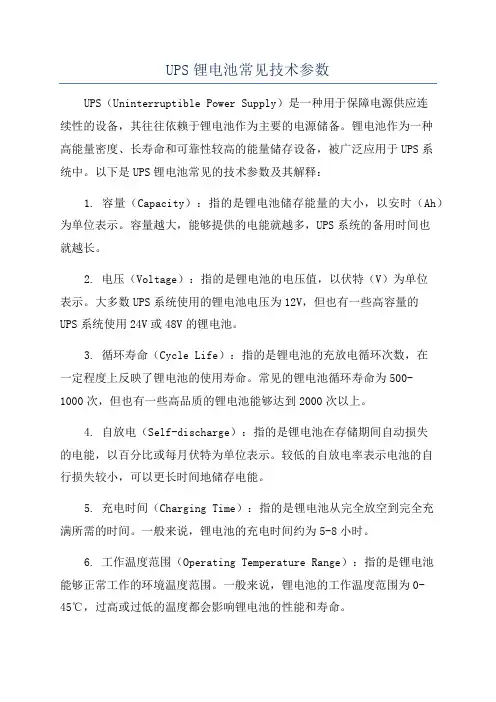

UPS锂电池常见技术参数UPS（Uninterruptible Power Supply）是一种用于保障电源供应连续性的设备，其往往依赖于锂电池作为主要的电源储备。

锂电池作为一种高能量密度、长寿命和可靠性较高的能量储存设备，被广泛应用于UPS系统中。

以下是UPS锂电池常见的技术参数及其解释：1. 容量（Capacity）：指的是锂电池储存能量的大小，以安时（Ah）为单位表示。

容量越大，能够提供的电能就越多，UPS系统的备用时间也就越长。

2. 电压（Voltage）：指的是锂电池的电压值，以伏特（V）为单位表示。

大多数UPS系统使用的锂电池电压为12V，但也有一些高容量的UPS系统使用24V或48V的锂电池。

3. 循环寿命（Cycle Life）：指的是锂电池的充放电循环次数，在一定程度上反映了锂电池的使用寿命。

常见的锂电池循环寿命为500-1000次，但也有一些高品质的锂电池能够达到2000次以上。

4. 自放电（Self-discharge）：指的是锂电池在存储期间自动损失的电能，以百分比或每月伏特为单位表示。

较低的自放电率表示电池的自行损失较小，可以更长时间地储存电能。

5. 充电时间（Charging Time）：指的是锂电池从完全放空到完全充满所需的时间。

一般来说，锂电池的充电时间约为5-8小时。

6. 工作温度范围（Operating Temperature Range）：指的是锂电池能够正常工作的环境温度范围。

一般来说，锂电池的工作温度范围为0-45℃，过高或过低的温度都会影响锂电池的性能和寿命。

7. 安全性能（Safety Performance）：指的是锂电池在使用和充电过程中的安全性，包括防止过充、过放、过流和短路等方面的保护措施。

优质的UPS锂电池通常具有多种安全保护功能，以确保电池的正常使用和安全性。

8. 电池管理系统（Battery Management System，简称BMS）：指的是用于监测和控制锂电池充放电过程的设备。

UPS的技术参数一、UPS简介UPS（不间断电源）是一种用于保障电力连续供应的设备，它能够在电网停电或电压异常时，提供稳定的电力输出，防止设备损坏或数据丢失。

UPS广泛应用于计算机、通信、医疗、金融等行业，具有重要的作用。

二、UPS的技术参数2.1 输出功率输出功率是衡量UPS性能的一个重要指标，它表示UPS能够提供的最大功率。

一般来说，输出功率越高，UPS所能保护的设备越多。

不同型号的UPS输出功率不同，可根据需求选择合适的型号。

2.2 额定电压额定电压是指UPS设计时所考虑的电压范围，通常以伏特（V）为单位。

UPS的额定电压应与所连接设备的电压要求相匹配，以确保设备正常工作。

常见的额定电压有220V和110V。

2.3 输入电压范围输入电压范围是指UPS能够正常工作的电压范围，包括输入电压的最小值和最大值。

如果输入电压超出了该范围，UPS可能无法正常工作或损坏。

因此，在选购UPS时，需要根据实际情况选择适当的输入电压范围。

2.4 输出电压稳定性输出电压稳定性是指UPS在负载变化或电网波动时，输出电压的稳定性能。

通常以百分比表示，例如±2%。

输出电压稳定性越高，UPS提供的电力质量越好，对所连接设备的保护效果越好。

2.5 转换时间转换时间是指UPS从电网供电切换到备用电池供电的时间。

当电网停电时，UPS需要迅速切换到备用电源，以保障设备的连续供电。

转换时间越短，UPS的切换能力越强。

三、常见UPS技术参数3.1 线交互式UPS线交互式UPS是一种常见的UPS类型，它通过电压调整器来稳定输出电压，当电网异常时才会使用备用电池。

线交互式UPS的技术参数一般包括： - 输出功率：500VA、1000VA、2000VA等不同规格。

- 额定电压：220V、110V等。

- 输入电压范围：160V-260V。

- 输出电压稳定性：±5%。

- 转换时间：2ms。

3.2 双转换在线式UPS双转换在线式UPS是一种高级的UPS类型，它通过将电网电力转换为直流电，再通过逆变器将直流电转换为交流电供应设备使用。

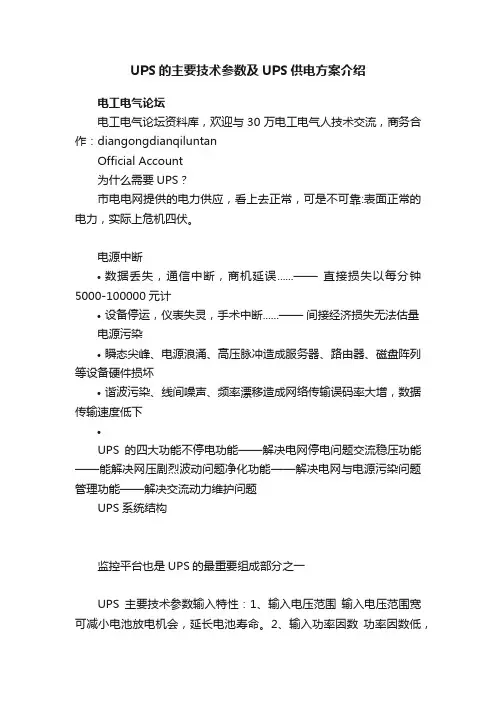

UPS的主要技术参数及UPS供电方案介绍电工电气论坛电工电气论坛资料库，欢迎与30万电工电气人技术交流，商务合作：diangongdianqiluntanOfficial Account为什么需要UPS？市电电网提供的电力供应，看上去正常，可是不可靠:表面正常的电力，实际上危机四伏。

电源中断•数据丢失，通信中断，商机延误......——直接损失以每分钟5000-100000元计•设备停运，仪表失灵，手术中断......——间接经济损失无法估量电源污染•瞬态尖峰、电源浪涌、高压脉冲造成服务器、路由器、磁盘阵列等设备硬件损坏•谐波污染、线间噪声、频率漂移造成网络传输误码率大增，数据传输速度低下•UPS的四大功能不停电功能——解决电网停电问题交流稳压功能——能解决网压剧烈波动问题净化功能——解决电网与电源污染问题管理功能——解决交流动力维护问题UPS系统结构监控平台也是UPS的最重要组成部分之一UPS主要技术参数输入特性：1、输入电压范围输入电压范围宽可减小电池放电机会，延长电池寿命。

2、输入功率因数功率因数低，输入无功功率大，谐波电流污染电网，影响干扰其它设备。

3、主电源频率允许范围。

4、输入电流谐波分量。

（PFC、6/12脉冲变压器）输出特性：1、静态稳定度。

大型为1%，中小型为2%。

2、输出瞬态特性。

大型5%，中小型8%。

3、输出过载能力。

（如：过载125% 5MIN;150% 10S)4、输出功率因数。

（0.8、0.9、1）5、输出电压谐波失真度。

典型3%以内。

UPS相关配置及计算UPS系统基本由以下部分组成：•UPS主机•必选功能件(如BCB BOX等)•蓄电池•配套电池柜/架, 电池开关等•功能选件( 如防雷, 监控,谐波治理，上出线等)需要进行的计算：•UPS主机容量计算与选择•UPS后备电池的容量计算与选择UPS容量计算与选择首先获得负载的总功耗,并统一单位到KVA例如:一般个人计算机负载约200VA，小型服务器负载约1500VA，大中型服务器负载约3000VA电流I(A安培)及功耗W（瓦特）与VA的转换关系•VA= I*220•VA= W/0.8(计算时通常考虑20KVA以下为0.7，20KVA以上为0.8)考虑到UPS运行在60-80%的区间是最佳运行状态,一般建议在计算时将上面的结果除以0.8再一次放大然后在产品手册中选取最靠近的功率产品•采用恒功率模式计算方式 W/cell ＝PL/(N×6×η)UPS供电方案介绍集中供电方式：优点：可以实现网络设备资源的等电位控制，减小传输误码率。

UPS、电源时序器等设备技术参数序号名称性能参数配置数量单位1 UPS主机1 UPS主机功能要求1.1 ★UPS系统采用模块化N+1 UPS系统, 最大满足≥90KVA/90KW使用要求。

本期配置：正常运行功率需要单个模块≥18 KW，数量2个模块，后备电池延时≥2小时。

1.2 具有容量冗余和功率模块备份，保证系统的高可靠性并具有在线维修能力，所有功率模块、旁路模块、监控模块均可在线热插拔，减少系统的故障点，使系统的可用性大于99.999%。

1.3 ※UPS 具有智能轮巡休眠功能，提高UPS 的效率，休眠功能可根据用户需求进行设置。

1.4 UPS功率模块内不含有内置静态旁路，整个系统共用一套静态旁路，并在UPS柜内标配有手动维护旁路。

当功率模块出现故障时直接退出系统，不会影响到整个系统的运行。

1.5 ※UPS功率模块必须包含完整的整流、逆变控制功能，采用民主均流技术实现模块化并联运行，任意模块的功率或控制系统故障都不影响系统整体工作运行，保证系统控制不会出现单点故障。

1.6 UPS系统内置模块化智能配电系统，能够”无缝”扩容配电开关模块，配电的开关模块应具有带电热插拔功能，扩容或维护时无需关闭UPS总输出或配电总输入。

1.7 ※智能配电系统据有支路开关状态、电压、电流、功率因数、谐波等监控功能，在不影响其他支路供电的情况下，每个支路开关可以单独更换、可以调整输出相位、设置每条支路的电流预警值，总支路数≥54路。

1.8 UPS必须配置网络监控卡（RJ45接口或RS2485），实现访问和管理UPS的功能。

1.9 UPS必须配置串口（RS485接口），并免费提供通讯协议。

1.10 UPS具有LCD显示屏，并采用中文显示，本地化显示系统的运行状况。

1.11 UPS具备用以下保护功能：过压保护、低压保护、温度监控、过载、电池低压、断电等均由微处理器监控，并自动进行处理。

1.12 UPS 为标准42U机柜外观，宽600mm，高2000mm，黑色网孔门设计，能与服务器/网络机柜并排安装。

ups技术参数UPS技术参数UPS（不间断电源）是一种能够在电网停电或电压异常时提供电力供应的设备。

它采用了一系列的技术参数来确保其稳定可靠的运行。

本文将介绍UPS的一些重要技术参数，并解释其含义和作用。

1. 输出容量（Output Capacity）输出容量是指UPS能够提供的最大电力输出能力。

它通常以千瓦（kW）或千伏安（kVA）为单位表示。

输出容量越大，UPS能够支持的负载就越大。

2. 输入电压范围（Input Voltage Range）输入电压范围是指UPS能够接受的输入电压的范围。

它通常以伏特（V）为单位表示。

输入电压范围越宽，UPS能够适应不同的电网电压波动，提供更稳定的输出电力。

3. 输出电压（Output Voltage）输出电压是指UPS提供的输出电力的电压值。

它通常以伏特（V）为单位表示。

输出电压应与负载设备所需的电压匹配，以确保设备正常工作。

4. 输出频率（Output Frequency）输出频率是指UPS提供的交流输出电力的频率。

它通常以赫兹（Hz）为单位表示。

输出频率应与负载设备所需的频率匹配，以确保设备正常工作。

5. 转换时间（Transfer Time）转换时间是指UPS从电网停电到切换到备用电源之间的时间。

它通常以毫秒（ms）为单位表示。

转换时间越短，UPS切换到备用电源的速度越快，从而减少对负载设备的影响。

6. 电池容量（Battery Capacity）电池容量是指UPS所配备的电池能够提供的电力存储能力。

它通常以安时（Ah）为单位表示。

电池容量越大，UPS能够支持的负载时间就越长。

7. 充电时间（Charging Time）充电时间是指UPS电池从完全放电状态恢复到完全充电状态所需的时间。

它通常以小时（h）为单位表示。

充电时间越短，UPS能够更快地恢复备用电源供应能力。

8. 效率（Efficiency）效率是指UPS在将输入电力转换为输出电力时的能量转换效率。

目录一、UPS基本知识 (2)1、UPS概述 (2)2、UPS主要功能 (2)3、免维护铅酸蓄电池 (2)二、ups蓄电池接线图 (3)1、单组36v接线图(12V蓄电池) (3)2、单组96V接线图（12V蓄电池） (3)3、单组192V接线图（12V蓄电池） (4)4、两组36v并联接线图(12V蓄电池) (5)5、两组96V并联接线图（12V蓄电池） (5)6、两组192V并联接线图（12V蓄电池） (6)三、UPS空开、电缆配置 (7)1、输入电流计算方法 (7)2、输出电流计算方法 (7)3、电池逆变电流计算方法 (8)四、UPS蓄电池配置 (9)1、电流法 (9)2、恒功率法 (10)3、UPS行业常用简单运算法 (10)4、举例说明 (11)五、UPS并机方式 (12)1、串联备份 (12)2、双机并联备份 (13)六、UPS日常维护及保养 (14)七、常见UPS的故障诊断和排除 (15)UPS基础资料一、UPS基本知识1、UPS概述即不间断电源，是将蓄电池与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。

主要用于网络系统或其它电力电子设备提供稳定、不间断的电力供应。

当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断(事故停电）时, UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

UPS 设备通常对电压过高或电压过低都能提供保护。

2、UPS主要功能高可靠性不间断供电,保证动力的连续性（0ms）电网稳定、净化功能，高质量供电，绿色电源电池管理功能，延长电池使用寿命只能监控功能，解决UPS运维问题3、免维护铅酸蓄电池主要参数电压：12V、6V、2V单格电池电压为2V，12V电池由6个单格电池构成AH数：7AH、17AH、24AH、38AH、65AH、100AH、120AH蓄电池放电终止电压：1.75V/单格二、ups蓄电池接线图1、单组36v接线图（12V蓄电池）例如:山特C1KS，DC：36V2、单组96V接线图(12V蓄电池）例如：山特C3KS，DC：96VUPS 96VUPS 36V例如：山特C6KS、C10KS，DC:192VUPS 192V例如：山特C1KS，DC：36V5、两组96V并联接线图(12V蓄电池）例如：山特C3KS，DC：96VUPS 36V UPS 96V6、两组192V并联接线图(12V蓄电池）例如:山特C6KS、C10KS，DC：192V2P空开2P空开UPS 192V三、UPS空开、电缆配置1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流(A）＝输入临界电压（V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例如：山特10KVA UPS，单进单出，功率:10KVA输入临界电压：176V(在不用转换至电池供电情况下可接受的最低单相市电电压,一般输入范围±20%），输入功率因数:0.99(高频机都可以近似取1),整机效率：0.95，S=1，输出功率因数:0.8市电输入电流计算结果如下：10000×0。

UPS定义、分类、工作原理及技术参数目录1 UPS的定义： (2)2 UPS分类可分为： (2)4）双机冗余并联交流不间断电源UPS系统图（30kVA及以下容量,正常并机运行） (3)5）单机系统图 (5)3 UPS的工作原理 (5)1).整流－充电器： (6)2).逆变器： (6)3).旁路静态开关： (6)4).电池电路： (6)5).各种隔离保护装置： (6)a. Q1：整流器输入开关； (6)b. QF1：电池电路保护开关； (6)c. Q4S：电源2或静态旁路输入开关； (6)d. Q5N：逆变器输出开关; (6)e. Q3BP：手动维修旁路开关。

(6)4 UPS的主要技术参数 (7)4.1 UPS主机输入数据： (7)4.2 UPS主机输出数据： (7)4.3 UPS分项技术要求和数据 (8)4.4主机逆变器 (9)4.5主机输入输出隔离变压器： (11)4.6主机静态开关： (11)4.7蓄电池： (12)4.8主机旁路维修开关： (14)4.9旁路隔离稳压柜（含变压器）： (14)4.10交流不间断电源系统（UPS）保护及信号： (15)4.11监视、通讯与报警： (16)4.12其他技术要求： (17)本部分内容主要是针对克劳瑞德及固特UPS的入门知识讲解1 UPS的定义：UPS是英文Uninterruptable Power Supply 的缩写，中文译为“不间断电源”；它是能够实现两路电源之间不间断地相互切换的电气装置；从严格意义上讲，UPS不是一种电源，它不是依靠能量形式的转换来提供电能，它只是提供一种两路电源之间无间断相互切换的机会，这才是UPS的主要设计思想。

2 UPS分类可分为：后备式，在线互动式，在线式，双机冗余，单机1)后备式UPS在市电正常时直接由市电向负载供电，当市电超出其工作范围或停电时，通过转换开关转为电池逆变供电。

没有稳压，有切换时间，且输出波形一般为方波2)在线互动式UPS在市电正常时直接由市电向负载供电，当市电偏低或偏高时，通过UPS内部稳压线路稳压后输出，当市电异常或停电时，通过转换开关转为电池逆变供电。

UPS基本技术性能和参数解析UPS（不间断电源）是一种能够在电网停电或有电网峰值电压时提供干净和稳定电力供应的电气设备。

UPS通常由AC/DC整流器、电池组、逆变器和控制器等组成。

下面将对UPS的基本技术性能和参数进行解析。

1.功率容量：UPS的功率容量是指UPS能够供应的最大负载功率。

通常以千瓦（kW）或千伏安（kVA）表示。

功率容量的选择应根据所需供电设备的负载情况来确定。

2.输出电压和频率：UPS的输出电压应与被供电设备的要求匹配。

常见的UPS输出电压包括单相220V和三相380V。

输出频率一般为50Hz或60Hz。

3.转换时间：UPS在电网停电时，需要从电池组切换到逆变器输出，这个切换的时间称为转换时间。

常见的转换时间为毫秒级别或微秒级别。

较短的转换时间可以减少对设备的中断时间。

4.并机能力：UPS的并机能力指的是多台UPS可以并联运行，共同为负载提供电力。

并机能力可以提高系统的可靠性和容量。

并机技术一般有冗余并机和容量并机两种。

5.输入功率因数：UPS的输入功率因数是指UPS输入电流的波形与电压波形之间的相位差。

输入功率因数的范围是0到1之间，1表示电流与电压相位完全对齐。

较高的功率因数可以提高系统的效率和功率因数校正能力。

6.效率：UPS的效率是指UPS输出功率与输入功率之间的比值。

电力设备的效率一般在50%到90%之间。

较高的效率可以减少能源消耗，降低系统运行成本。

7.电池参数：UPS的电池组通常由铅酸蓄电池组成。

电池参数包括额定电压、容量、浮充电压、充电电流和放电时间等。

电池的容量决定了UPS在停电时可以供应的负载时间。

8.输出波形：UPS的输出波形可以是纯正弦波、修正正弦波或方波。

纯正弦波输出适用于对电力质量要求较高的负载，如计算机和医疗设备。

修正正弦波输出适用于对输出波形要求不那么严格的负载。

9.保护功能：UPS具有多种保护功能，如过载保护、过压保护、欠压保护、短路保护和过温保护等。

1 输入电压可变范围输入电压可变范围宽，相对来说可以减少电池供电的机会，延长电池使用寿命，适用范围也广，但并非越宽越好，对于在线式UPS，输入电压可变范围越宽，成本越高，输入电压下限过低时，往往不能做到满载输出。

后备式及互动式UPS的电路结构决定其输入电压范围不能过宽，否则输出稳压精度较差。

当输入电压超过上限值时，应报警并转换到电池供电，整流器自动关闭，当输入电压恢复到允许范围内时，退出电池逆变模式，转为市电供电工作状态。

当输入电压低于下限值时，UPS应报警并转换到电池供电。

做这项试验时，要准确观察UPS的工作状态，当电池投入工作时，就应该记取限值，而不是UPS关断时再记取限值。

而且，比较准确的方法是接额定负载，因为有的UPS在低压状态降额使用，但并不报警或转换，采用相同的试验方法增加了可比性。

2 输入功率因数输入功率因数低，意味着从电网吸取有功功率的同时还要吸收大量无功功率，其结果是增大系统配电容量，输入无功功率大还将造成电力公害，输入谐波电流污染市电，UPS以脉动的断续方式向电网索取电流，由于电网系统中存在着传输阻抗，谐波电流在传输阻抗上形成脉动电压叠加在电网电压上，造成电压波形失真，使由同一电网供电的变压器、电动机等产生附加谐波损耗、过热、加速绝缘老化，高次谐波对通信线路、测量仪器产生辐射干扰，影响电表计算精度。

后备式及互动式UPS本身不产生谐波电流，其带线性负载时，输入功率因数是很高的，但实际使用中，负载通常是PC机等整流/容性的非线性负载，UPS没有功率因数，校正电路会将负载的低功率因数传递给UPS的输入端，从而污染电网。

在线式UPS双变换的第一级整流采用可控硅整流或二极管整流桥加滤波电路，UPS向市电吸收非正弦电流，采用无源校正方法，单相UPS的输入功率因数可达0.8，三相UPS的输入功率因数可达0.9，而采用有源校正方法，UPS的输入功率因数可达0.98以上。

3 输入电流谐波成份输入电流谐波成份（TDHA）是指输入电流中非基次电流成份占总电流的百分比，该指标越低，说明UPS从市电吸收的谐波电流相对越小，对市电造成的污染越轻，机器性能越好。
