UPS基本知识通俗讲

UPS基础知识[UPS作为一种不间断电源，在各个领域应用广泛。

本文着重介绍UPS基础知识及日常维护。

]目录第一章UPS电源概述 (3)1.1UPS电源概述 (3)1.2UPS的分类及工作原理 (4)1.3UPS高可靠性供电方案 (5)第二章UPS功率器件 (9)2.1UPS功率器件 (9)2.2UPS几种常用器件 (10)第三章UPS基本原理 (16)3.1UPS基本组成 (16)3.2整流器 (16)3.3逆变器 (17)3.4静态旁路开关 (18)3.5电池电路 (18)3.6工作模式 (18)第四章UPS电池 (22)4.1阀控式铅酸蓄电池的定义 (22)4.2阀控式铅酸蓄电池的分类 (22)4.3电池的结构及工作原理 (22)4.4阀控式铅酸蓄电池的性能参数 (24)4.5电池技术特性 (25)4.6电池使用与维护 (31)第五章UPS工程设计参考 (34)5.1UPS系统容量配置 (34)5.2UPS电缆的选配 (34)第六章UPS电源安全防护 (37)6.1UPS设备接地系统 (37)6.2雷电与UPS安全防护 (39)第七章UPS日常维护内容 (46)7.1日常维护和巡查内容 (46)7.2电池组定期维护（季度或半年1次） (46)7.3UPS定期维护（每年1次） (47)第一章UPS电源概述1.1UPS电源概述1.1.1什么是UPSUPS是一种利用电池化学能作为后备能量，在市电断电或发生异常等电网故障时，不间断地为用户设备提供电能的一种能量转换装置。

我们称之为不间断供电系统。

1.1.2UPS的发展过程UPS不间断电源起源于20世纪初的美国。

1903年，第一台UPS由艾默生公司制造，在当时的重工业中起到了重要作用，并为国家的快速发展奠定了基础。

这一阶段的UPS主要用于工业领域，为关键设备提供电力保护。

其次，随着技术的发展，UPS的功能和应用范围不断扩大。

在电网电压正常时，UPS利用电网电源充电；当电网出现异常时，UPS则释放存储于电池中的电能供负载使用。

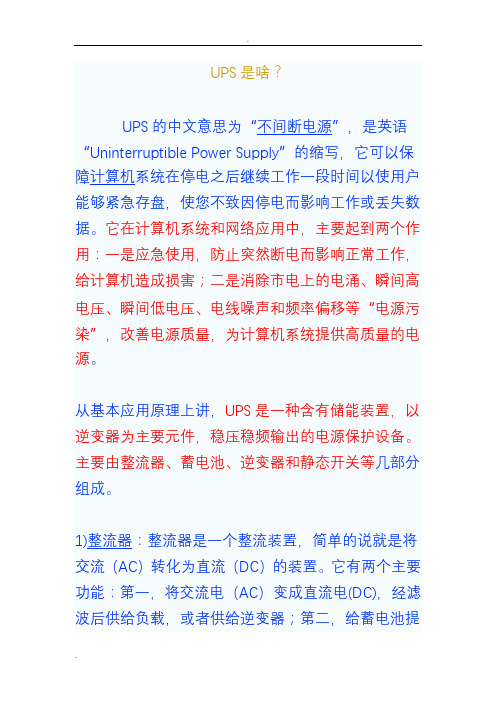

UPS是啥？UPS的中文意思为“不间断电源”，是英语“Uninterruptible Power Supply”的缩写，它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，使您不致因停电而影响工作或丢失数据。

它在计算机系统和网络应用中，主要起到两个作用：一是应急使用，防止突然断电而影响正常工作，给计算机造成损害；二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机系统提供高质量的电源。

从基本应用原理上讲，UPS是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备。

主要由整流器、蓄电池、逆变器和静态开关等几部分组成。

1)整流器：整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的装置。

它有两个主要功能：第一，将交流电（AC）变成直流电(DC)，经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。

因此，它同时又起到一个充电器的作用；2)蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电（供电）的时间。

其主要功能是：１当市电正常时，将电能转换成化学能储存在电池内部。

２当市电故障时，将化学能转换成电能提供给逆变器或负载；3)逆变器：通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。

它由逆变桥、控制逻辑和滤波电路组成；4)静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。

分为转换型和并机型两种。

转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。

目前，主流的UPS厂商有APC、山特等，都提供各种级别的UPS满足不同用户群的需要。

UPS分在线式和离线式2种，确定你的是哪种，可以在控制面板里调试。

UPS基本介绍一、简介不间断电源（Uninterruptible Power Supply，简称UPS）是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源设备。

它主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。

当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

二、UPS的工作原理1. 正常工作状态在正常工作状态下，UPS通过电源线路将交流电压转换为直流电压，然后通过逆变器将直流电压转换为交流电压，为负载提供稳定的电源。

在这个过程中，UPS 还会对输出的电压进行监控和调整，确保其稳定性。

2. 电源中断状态当电源线路出现中断时，UPS会立即启动备用电源，通常是内置的蓄电池，通过逆变器将直流电压转换为交流电压，继续为负载提供电源。

这个过程几乎是瞬时的，因此被称为“不间断”。

三、UPS的主要组成部分1. 整流器：整流器是UPS的主要组成部分之一，它的主要作用是将交流电转换为直流电。

2. 蓄电池：蓄电池是UPS的重要组成部分，它的主要作用是在电源中断时提供备用电源。

3. 逆变器：逆变器是UPS的另一个主要组成部分，它的主要作用是将直流电转换为交流电。

4. 静态开关：静态开关是UPS的重要组成部分，它的主要作用是在电源中断时快速切换到备用电源。

四、UPS的主要类型1. 在线式UPS：在线式UPS是指在正常运行时，UPS直接从交流电源取电，并通过整流器和逆变器为负载提供电源。

在电源中断时，UPS会立即切换到蓄电池供电。

2. 离线式UPS：离线式UPS是指在正常运行时，UPS直接从交流电源取电，并为电池充电。

在电源中断时，UPS会立即切换到蓄电池供电。

3. 线上互动式UPS：线上互动式UPS是指在正常运行时，UPS直接从交流电源取电，并通过整流器和逆变器为负载提供电源。

UPS电源知识介绍UPS电源，即不间断电源（Uninterruptible Power Supply），是一种能在供电中断或电压降低时提供稳定电力的电力辅助设备。

它起到过渡电源的作用，可使设备在电力故障发生时继续正常运行，提供稳定的电压和频率。

本文将介绍UPS电源的工作原理、分类、选型和使用注意事项等方面的知识。

一、UPS电源的工作原理1.整流器：将交流电转换为直流电，并为电池充电，以保持电池的充电状态。

2.电池：将直流电能储存起来，以备不时之需。

3.逆变器：将直流电转换为交流电，并输出给需要供电的设备，确保设备正常工作。

当外部供电正常时，UPS电源通过整流器将交流电转换为直流电，并为电池充电以维持电池的充电状态。

同时，逆变器将直流电转换为交流电并输出给设备。

这样，设备在外部供电正常的情况下就可以正常供电。

当外部供电中断时，UPS电源通过电池向逆变器提供直流电，逆变器继续将直流电转换为交流电并输出给设备。

这样，设备可以在供电中断情况下继续运行。

二、UPS电源的分类按输出波形分：UPS电源可分为线性型、交互式和双变换型三种。

1.线性型UPS电源：输出波形近似正弦波，能够适用于对电源质量要求较高的设备。

2.交互式UPS电源：输出波形近似正弦波，通过运用压缩/松弛不同的技术来实现电网电源和市电的切换，能够提供较好的电源保护。

3.双变换型UPS电源：输出波形为正弦波，能够提供更高质量的电源，适用于对电源稳定性要求较高的设备。

按功率分：UPS电源可分为小功率、中功率和大功率三种。

1.小功率UPS电源：通常用于个人电脑、服务器、网络设备等小型设备，功率一般在500W以下。

2.中功率UPS电源：适用于大型机房、数据中心、通信基站等需要较高电源保护的设备，功率在500W-10KW之间。

3.大功率UPS电源：适用于工业生产、医疗设备、科研实验等需要大电容和高可靠性的设备，功率在10KW以上。

三、UPS电源的选型选择UPS电源时需要考虑以下几个关键因素：1.电源负载：需要确定所需供电设备的总功率，选择适当功率的UPS电源，以确保正常供电。

UPS电源基础知识大全，弱电小白必看UPS，就是不间断电源。

通常是弱电机房工程子系统之一，是将蓄电池与主机设备相连接，主要用于给设备提供稳定、不间断的电力供应。

当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

UPS 设备通常对电压过高或电压过低都能提供保护。

下面我们一起来看下UPS 的基础知识。

UPS的基本原理及主要技术参数什么是UPS？利用电池化学能作为后备能量，在市电断电等电网故障时，不间断地为用户设备提供（交流）电能的一种能量转换装置。

为什么需要UPS？市电电网提供的电力供应，看上去正常，可是不可靠:表面正常的电力，实际上危机四伏。

电源中断•数据丢失，通信中断，商机延误......•——直接损失以每分钟5000-100000元计••设备停运，仪表失灵，手术中断......•——间接经济损失无法估量••电源污染•瞬态尖峰、电源浪涌、高压脉冲•造成服务器、路由器、磁盘阵列等设备硬件损坏••谐波污染、线间噪声、频率漂移•造成网络传输误码率大增，数据传输速度低下•UPS的四大功能不停电功能——解决电网停电问题交流稳压功能——能解决网压剧烈波动问题净化功能——解决电网与电源污染问题管理功能——解决交流动力维护问题UPS系统结构1、输入电压范围输入电压范围宽可减小电池放电机会，延长电池寿命。

2、输入功率因数功率因数低，输入无功功率大，谐波电流污染电网，影响干扰其它设备。

3、主电源频率允许范围。

4、输入电流谐波分量。

（PFC、6/12脉冲变压器）输出特性：1、静态稳定度。

大型为1%，中小型为2%。

2、输出瞬态特性。

大型5%，中小型8%。

3、输出过载能力。

（如：过载125% 5MIN;150% 10S)4、输出功率因数。

ups相关知识
UPS相关知识
UPS，即不间断电源，是一种用于保护电子设备免受电力波动和停电影响的设备。

它可以在电力中断时提供备用电源，以保持设备的正常运行。

以下是关于UPS的一些相关知识。

1. UPS的类型
UPS可以分为三种类型：离线式、在线式和线交互式。

离线式UPS是最基本的类型，它只有在电力中断时才会启动备用电源。

在线式UPS 则始终使用备用电源，以保持设备的稳定运行。

线交互式UPS则是介于两者之间的一种类型，它可以在电力中断时启动备用电源，但也可以在电力波动时进行调整，以保持设备的稳定运行。

2. UPS的容量
UPS的容量通常以VA（伏安）或W（瓦特）为单位来表示。

容量越大，UPS可以提供的备用电源时间就越长。

因此，在选择UPS时，需要根据设备的功率和使用时间来确定所需的容量。

3. UPS的电池
UPS的电池是其最重要的组成部分之一。

电池的寿命通常在3-5年之间，因此需要定期更换。

此外，UPS的电池也需要定期检查，以确保
其正常运行。

4. UPS的安装和维护
UPS的安装和维护非常重要。

在安装UPS时，需要确保其接地良好，并避免与其他电子设备放置在同一位置。

此外，UPS也需要定期维护，包括清洁和检查电池等。

总之，UPS是一种非常重要的设备，可以保护电子设备免受电力波动
和停电影响。

在选择UPS时，需要考虑其类型、容量和电池等因素，并定期进行维护和更换电池，以确保其正常运行。

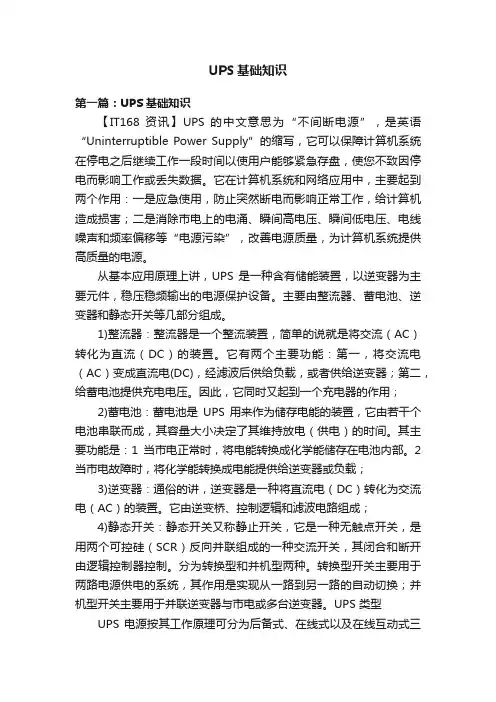

UPS基础知识第一篇：UPS基础知识【IT168 资讯】UPS 的中文意思为“不间断电源”，是英语“Uninterruptible Power Supply”的缩写，它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，使您不致因停电而影响工作或丢失数据。

它在计算机系统和网络应用中，主要起到两个作用：一是应急使用，防止突然断电而影响正常工作，给计算机造成损害；二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机系统提供高质量的电源。

从基本应用原理上讲，UPS 是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备。

主要由整流器、蓄电池、逆变器和静态开关等几部分组成。

1)整流器：整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的装置。

它有两个主要功能：第一，将交流电（AC）变成直流电(DC)，经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。

因此，它同时又起到一个充电器的作用；2)蓄电池：蓄电池是UPS 用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电（供电）的时间。

其主要功能是：1当市电正常时，将电能转换成化学能储存在电池内部。

2当市电故障时，将化学能转换成电能提供给逆变器或负载；3)逆变器：通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。

它由逆变桥、控制逻辑和滤波电路组成；4)静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。

分为转换型和并机型两种。

转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。

UPS 类型UPS 电源按其工作原理可分为后备式、在线式以及在线互动式三种。

(1)后备式UPS后备式UPS：平时处于蓄电池充电状态，在停电时逆变器紧急切换到工作状态，将电池提供的直流电转变为稳定的交流电输出，因此后备式UPS 也被称为离线式UPS。

UPS（不间断电源）基础知识简介1.1、什么是UPS ?UPS是英文Uninterruptable Power Supply 的缩写，中文译为“不间断电源”，它是能够实现两路电源之间不间断地相互切换的电气装置2.1、电网电源存在的问题电网问题引发原因现象市电断电电网停电、保护电器（空开）跳闸零电压持续2个周波以上电压浪涌大型设备关闭或雷击引起电压高于110%额定值，持续一个或多个周波波形下陷大型设备突然启动、电网切换电压低于80-85%额定值，持续一个或多个周波瞬态尖峰闪电、电子开关工作、电焊机工作瞬间电压远超正常电压，持续时间一般为0.5-5个周波谐波干扰电动机、电焊机、广播通信设备、无线通信设备、微波设备电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁频率漂移电源容量与负荷的不平衡精密设备无法正常工作2.2、电网问题的危害◆电源中断、电压波动、瞬态尖峰脉冲电压——造成服务器、磁盘阵列等精密设备数据丢失、设备损坏、死机、停止工作等◆谐波污染、频率漂移——造成网络传输的数据误码率大增、数据传输速率低下电气设备过热、电机转速异常等2.3、UPS基本功能1.高可靠性不间断供电2.电网稳压、净化功能3.电池管理功能4.智能监控功能·保证电能供应的连续性·高质量供电、绿色电源·延长电池使用寿命解决UPS维护问题3.1、UPS分类在正常交流电源供应下，整流器将交流电转换为直流电，将市电中的“电源污染”消除，并同时对蓄电池充电；再供给逆变器将直流电转换为交流电，提供更稳定的电源给负载，使负载得到稳压、稳频的稳定电源。

当交流电源发生异常（电压异常、频率异常等）或整流器、电抗器故障时，蓄电池组提供直流电给逆变器，使交流输出不会有中断，进而达到保护负载的作用。

市电恢复后自动转换为市电供电，同时为已经放电的蓄电池组充电。

当逆变器发生异常状况如逆变器保险丝熔断、短路等故障时，逆变器会自动切断以防止损坏，若此时旁路交流电源正常时，静态开关会将电源供应转为由旁路备用电源输出给负载使用。

1.UPS是什么？UPS是不间断电源（Uninterruptible Power System）的英文简称，是能够提供持续、稳定、不间断的电源供应的重要外部设备。

从原理上来说，UPS是一种集数字和模拟电路，自动控制逆变器与免维护贮能装置于一体的电力电子设备；从功能上来说，UPS可以在市电出现异常时，有效地净化市电；还可以在市电突然中断时持续一定时间给电脑等设备供电，使你能有充裕的时间应付；从用途上来说，随着信息化社会的来临，UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节，其重要性是随着信息应用重要性的日益提高而增加的。

2.UPS分哪些种类？UPS按工作原理分成后备式、在线式与在线互动式三大类：后备式UPS是我们最常用的，它具备了自动稳压、断电保护等UPS最基础也最重要的功能，虽然一般有10ms左右的转换时间，逆变输出的交流电是方波而非正弦波，但由于结构简单而具有价格便宜，可靠性高等优点，因此广泛应用于微机、外设、POS机等领域；在线式UPS结构较复杂，但性能完善，能解决所有电源问题，其显着特点是能够持续零中断地输出纯净正弦波交流电，能够解决尖峰、浪涌、频率漂移等全部的电源问题；由于需要较大的投资，通常应用在关键设备与网络中心等对电力要求苛刻的环境中；模块化UPS同后备式相比较，在线互动式具有滤波功能，抗市电干扰能力很强，转换时间小于4ms，逆变输出为模拟正弦波，所以能配备服务器、路由器等网络设备，或者用在电力环境较恶劣的地区；尤其四通MD系列的UPS，价格又远低于在线式，是应该向用户大力推荐的一种更好的选择。

3.为什么要配备UPS？据IDC统计，全部电脑故障的45%是由电源问题引起的；在中国，大城市停电的次数平均为0.5次/月，中等城市为2次/月，小城市或村镇为4次/月，电网存在至少九种问题：断电、雷击尖峰、浪涌、频率震荡、电压突变、电压波动、频率漂移、电压跌落、脉冲干扰；因此从改善电源质量的角度来说给电脑配备一台UPS是十分必要的。

UPS知识点大全UPS（不间断电源）是一种用于保障电力系统连续稳定供电的设备。

它在电网供电出现故障或中断时，能够自动地提供备用电源，以保证设备的正常运行。

UPS在现代社会中扮演着重要角色，因此了解UPS的知识点对于维护电力系统的稳定运行至关重要。

本文将介绍UPS的基本原理、分类、工作方式以及一些常见问题的解决方法。

一、UPS的基本原理UPS的基本原理是将交流电转换为直流电，然后再将直流电转换为交流电。

具体而言，UPS的工作流程如下：1.输入电源：UPS将外部电源连接到输入端口，以供电给整个系统。

2.整流器：输入电源经过整流器，将交流电转换为直流电，并用于直流电池的充电。

3.电池：直流电池负责存储电能，以备不时之需。

4.逆变器：当输入电源中断时，逆变器将直流电池中的电能转换为交流电，以供给输出设备使用。

5.输出端口：UPS将转换后的交流电输出到输出端口，以供连接设备使用。

二、UPS的分类根据UPS的用途和性能，可以将其分为多种不同类型。

下面是几种常见的UPS 分类：1.离线式UPS（Standby UPS）：离线式UPS只有在输入电源中断时才会启动，平时工作时是将输入电源直接传递给输出设备。

该类型UPS成本较低，但响应时间较长，适用于一些对电源切换时间要求不高的设备。

2.在线式UPS（Online UPS）：在线式UPS会将输入电源先转换为直流电，然后再将其转换为输出设备所需的交流电。

因此，即使在输入电源中断时，输出设备也能够持续供电。

在线式UPS响应时间较短，适用于对电源切换时间要求较高的设备。

3.线交互式UPS（Line Interactive UPS）：线交互式UPS是介于离线式UPS和在线式UPS之间的一种类型。

它通过自动调节输入电压来保持稳定的输出电压，并在电源中断时启动备用电源。

这种类型的UPS成本适中，并具有较快的响应时间。

三、UPS的工作方式UPS可以通过不同的工作方式来满足不同的需求。

UPS的基本知识一、UPS的概况1、UPS的概念Uninteruptible Power System的英文字首简称为UPS，即我们所说的不间断电源系统，依照字面上的解释即为电力系统停止供电时，在极短的时间内取代原有的电力设备，继续供电给负载系统使用。

其工作原理：首先在正常时利用整流装置将交流输入整流成直流电力，然后一路对蓄电池充电，一路籍以将直流电力供给逆变器，逆变器将直流电力转换成稳定的交流电力输出经静态开关装置供给负载使用。

当输入电力中断时，由储存在蓄电池内的直流电力供应逆变器工作转换成交流电力供负载使用。

待市电完成供电准备后，才停止由蓄电池输出转换。

二、UPS的组成概要依UPS内部构造可分为：电池组、充电器、逆变器及静态开关。

1、电池组UPS所用的电池种类相当多，其差别在于极板材质、构造及电解液成份的不同，目前广泛UPS采用的为铅酸免加水电池，其优点在于重量轻、寿命长。

电池容量单位为安培/小时（Ah），数值越大则表示电池的容量越大，一般UPS标准放电时间在满载状态下最长不超过15分钟，若使用者欲延长放电时间则需另外加长效型充电电路来使用，由于电池为UPS市电中断后的电力来源，故其电池的品质及可靠度是不容忽视的，所以电池的品牌亦是选择UPS的指标，最好能尽量选世界知名品牌。

2、充电器电池充电器经由变压器与市电隔离，对电池充电及提供逆变器电力，此电源需有足够的容量，但又必需有一定限流装置电路来保护电池的寿命，一般而言，对已耗尽电力的电池进行充电，将花费其放电时间常数的 8～10倍才能回充至额定压的80％，故标准型小容量在线式每放一次电需8小时以上的充电时间才能恢复电力。

3、静态开关静态开关可由两个单向可控硅组成，以可控硅的高速开关特性来补偿输出继电器触点跳接时间，使AC与INV转换时，转换时间小于5ms，因为继电器的跳接时间不能满足UPS 负载的要求（电脑允许断电的最短时间小于6ms）。

4、逆变器逆变器是一种电力转换电路，它所担任的工作是将直流电源转换成一般的交流电，在UPS领域内利用整流器将交流电力整流成直流电力，然后再经逆变器转换成交流电力，即所谓的AC-DC-AC，使输出电源更为纯净，其具备如下功能：（1）反转：将整流器及电池组所供应的直流电源换成交流电源，波形失真小于5％。

目录一、UPS基本知识 (2)1、UPS概述 (2)2、UPS主要功能 (2)3、免维护铅酸蓄电池 (2)二、ups蓄电池接线图 (3)1、单组36v接线图(12V蓄电池) (3)2、单组96V接线图（12V蓄电池） (3)3、单组192V接线图（12V蓄电池） (4)4、两组36v并联接线图(12V蓄电池) (5)5、两组96V并联接线图（12V蓄电池） (5)6、两组192V并联接线图（12V蓄电池） (6)三、UPS空开、电缆配置 (7)1、输入电流计算方法 (7)2、输出电流计算方法 (7)3、电池逆变电流计算方法 (8)四、UPS蓄电池配置 (9)1、电流法 (9)2、恒功率法 (10)3、UPS行业常用简单运算法 (10)4、举例说明 (11)五、UPS并机方式 (12)1、串联备份 (12)2、双机并联备份 (13)六、UPS日常维护及保养 (14)七、常见UPS的故障诊断和排除 (15)UPS基础资料一、UPS基本知识1、UPS概述即不间断电源，是将蓄电池与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。

主要用于网络系统或其它电力电子设备提供稳定、不间断的电力供应。

当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断(事故停电）时, UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

UPS 设备通常对电压过高或电压过低都能提供保护。

2、UPS主要功能高可靠性不间断供电,保证动力的连续性（0ms）电网稳定、净化功能，高质量供电，绿色电源电池管理功能，延长电池使用寿命只能监控功能，解决UPS运维问题3、免维护铅酸蓄电池主要参数电压：12V、6V、2V单格电池电压为2V，12V电池由6个单格电池构成AH数：7AH、17AH、24AH、38AH、65AH、100AH、120AH蓄电池放电终止电压：1.75V/单格二、ups蓄电池接线图1、单组36v接线图（12V蓄电池）例如:山特C1KS，DC：36V2、单组96V接线图(12V蓄电池）例如：山特C3KS，DC：96VUPS 96VUPS 36V例如：山特C6KS、C10KS，DC:192VUPS 192V例如：山特C1KS，DC：36V5、两组96V并联接线图(12V蓄电池）例如：山特C3KS，DC：96VUPS 36V UPS 96V6、两组192V并联接线图(12V蓄电池）例如:山特C6KS、C10KS，DC：192V2P空开2P空开UPS 192V三、UPS空开、电缆配置1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流(A）＝输入临界电压（V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例如：山特10KVA UPS，单进单出，功率:10KVA输入临界电压：176V(在不用转换至电池供电情况下可接受的最低单相市电电压,一般输入范围±20%），输入功率因数:0.99(高频机都可以近似取1),整机效率：0.95，S=1，输出功率因数:0.8市电输入电流计算结果如下：10000×0。

UPS产品基础知识一、UPS的概念1、UPS中文含义为“不间断电源”即停电后能持续供电的电源设备，广泛应用于金融、通讯、军事、精密工业等行业。

2、UPS属于交流电力设备，其作用主要是存储电能，以备停电后向后级设备持续提供交流电力电源。

3、UPS主要用于对交流电源要求较高的场合和设备提供电力，这些设备通常存在不能停电，电压要求稳定，不能存在电力干扰等要求，例如：信息中心、大型服务器、电信交换机、军用雷达等设备。

二、UPS的组成1、一套完整的UPS设备由UPS主机、电池组、电池柜构成。

2、UPS主机主要作用是能量较换，它可以将市电的交流电整流成直流电给电池充电，也可以将电池存储的直流是逆变成交流电给负载供电。

3、电池组主要作用就是储存电能。

三、UPS的分类1、UPS主机的分类1）UPS通常分为在线式UPS和后备式UPS两种在线式UPS的概念是UPS的逆变器一直为后级负载供电的UPS电源，该种类UPS存在供电质量好，不存在转换时间，无干扰等优点。

后备式UPS的概念是UPS市电正常用市电供电，停电用逆变器供的备用型UPS 电源，该种类UPS只起停电后提供短时间的供电的作用。

现在市面上销售的产品绝大部分为在线式UPS，后备式UPS电源市场已经很少。

2）UPS按电源输入方式可分为：单进单出UPS电源市电输入为单相220V交流输入，输出为单相220V交流输出，通常为10KVA及以下的小功率UPS。

三进单出UPS电源市电输入为三相380V交流输入，输出为单相220V交流输出，通常为10KVA及以上30KVA以下的中功率UPS。

三进三出UPS电源市电输入为三相380V交流输入，输出为三相380V交流输出，通常为30KVA以上的大功率UPS。

3）UPS按内部工作模式可以分为：工频在线式UPS主要特点是稳定可靠，但技术相对落后，内部有一个大体积的工频隔离变压器。

高频在线式UPS主要特点是体积小，重量轻，技术先进，没有隔离变压器。

2024年版UPS电源基本知识一、UPS的功能UPS是不间断电源英文名称的缩写，是一种含有储能装置、以逆变器为主要组成部分、具有稳压、稳频、滤波、抗电磁和射频干扰、防电压峰谷浪涌等功能的用电设备电源保护系统。

其主要功能是在正常、异常和供电中断的情况下，向重要用电设备及系统提供安全可靠、稳定不间断，不受倒闸操作影响的交流电源。

二、UPS的分类1、按工作方式分类UPS按工作方式可分为后备式、在线式和在线互动式三大类。

1）后备式后备式UPS在市电正常时，直接由市电向负载供电，当市电超出其工作范围或停电时，通过转换开关转换为电池逆变供电。

其特点是结构简单，体积小，成本低，但输入电压范围窄，输出电压稳定精度差，有切换时间，且输出波形一般为方波。

2）在线式在线式UPS在市电正常时,由市电进行整流提供直流电压给逆变器工作，由逆变器向负载提供交流电；在市电异常时，逆变器由电池提供能量，逆变器始终处于工作状态，保证无间断输出。

其特点是有极宽的输入电压范围，无切换时间，且输出电压稳定精度高，特别适合对电源要求高的场合，但成本较高。

3）在线互动式在线互动式UPS在市电正常时，直接由市电向负载供电；当市电电压偏低或偏高时通过UPS内部稳压线路稳压后输出；当市电异常或停电时，通过转换开关转为电池逆变供电。

其特点是有较宽的输入电压范围，噪音低，体积小，但同样存在切换时间。

2、按容量大小分类1）小容量：3kVA以下。

2 ）中小容量：3~IOkVA o3 ）中大容量:IOkVA o3、按输入/输出方式分类1）单相输入/单相输出；4 ）三相输入/单相输出；5 ）三相输入/三相输出。

三、UPS的组成部分UPS由整流器、逆变器、隔离变压器、静态开关、手动旁路开关等设备组成。

1、整流装置整流器又称充电器，接线方式有三相全控桥式整流和三相半控桥式整流。

□1）输入变压器用来改变交流电源输入电压的大小，给整流器一个合适的电压值。

2）整流器有三个二极管和三个可控硅组成三相全波半控桥式整流电路，调整导通角和通电时间可得到理想的直流输出电压。
