球销结构原理范文球销结构的主要原理是通过球与孔之间的点接触，使得两个零部件能够自由转动和相对运动。

它的结构基本由两个部分组成：一个球头和一个配合件。

在球头上有一个球形凸轴，而配合件通常是一个圆形孔，其内径略大于球头直径。

在装配过程中，球头被插入配合件的孔中，形成一个可活动的连接。

球销结构的主要特点和优势有以下几个方面：1.可承受大的转矩和径向负载：球销结构通过点接触的方式，可以承受较大的转矩和径向负载。

2.高精度的相对位置：球销结构具有高精度的定位和相对位置特性。

由于球头的球形凸轴与孔的配合，可以实现相对运动的高度精确性。

3.自由转动和相对运动：由于球头和配合件之间的点接触，球销结构能够实现自由转动和相对运动，并且具有较低的摩擦。

4.系统可拆卸性：球销结构可以方便地进行拆卸和组装。

只需将球头从配合件的孔中拔出即可。

球销结构在机械连接和转动装置中得到广泛应用，特别适用于需要高精度定位和相对运动的场合。

例如，它常用于汽车、飞机、工程机械等重型设备的转动装置和连接件上。

然而，球销结构也有一些局限性。

首先，由于球头和配合件之间的点接触，摩擦力较大，因此需要在运动过程中进行润滑。

其次，由于点接触面积较小，高载荷下容易引起磨损和疲劳。

因此，在设计和使用球销结构时需要考虑适当的润滑和耐磨性能。

总之，球销结构是一种常用的机械连接方式，通过球头与配合孔的点接触，实现了零部件的转动和相对运动。

它具有高精度的定位和相对位置特性，能够承受大的转矩和径向负载，具有较好的可拆卸性。

然而，由于摩擦力和点接触面积的局限性，需要适当的润滑和耐磨性能。

球销结构在机械工程中广泛应用，是一种值得研究和使用的连接方式。

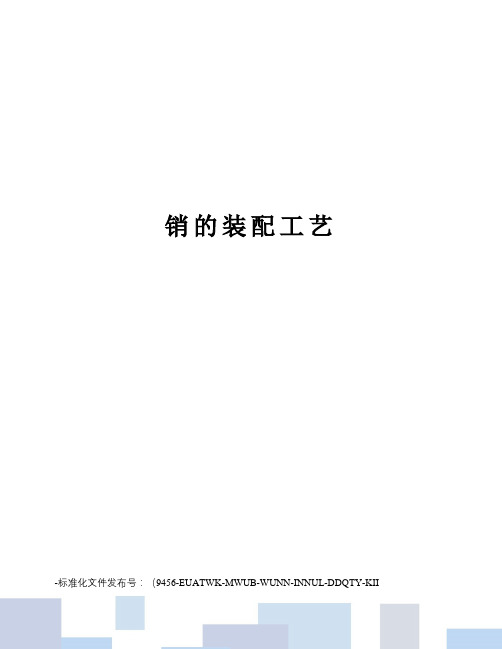

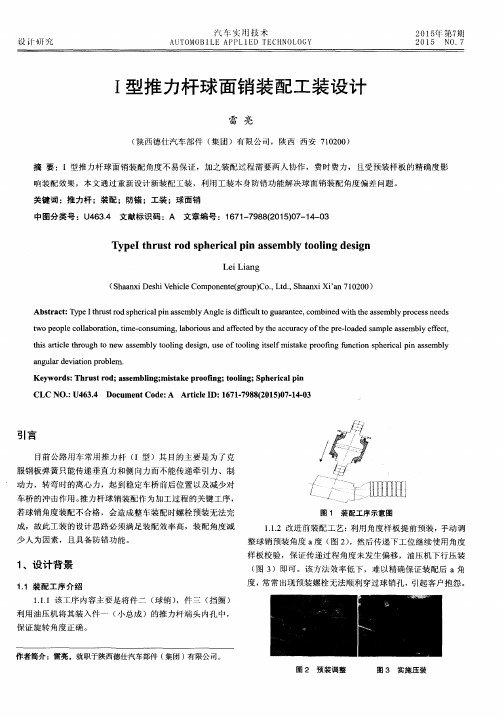

销的装配工艺
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
销的装配工艺
销按形状可分为圆柱销和圆锥销。

销连接在机械中主要起定位、紧固、传递转矩及保护等作用，如图1所示。

图1 销连接的应用 1．圆柱销装配圆柱销靠过盈（一般属于过渡配合范围内）固定在孔中，故一经拆卸，便失去过盈，必须更换。

装配时，先将两个零件紧固在一起钻孔和铰孔，以保证两零件的销孔轴线重合，并严格控制孔的尺寸精度和表面粗糙度值（Ra为1.6～0.4μm）。

然后将润滑油涂在销钉上，用铜棒垫在销钉的端面上，把销钉打入孔中。

对于某些不能用打入法装配的定位销，可用压力机压入，或用如图1-111所示的C形夹头压入，以防止销变形和工件移动。

2．圆锥销装配圆锥销大部分是定位销，具优点是装拆方便，可反复使用几次而不损坏连接质量。

其装配要求是：装配时，两连接件的销孔也应一同钻、铰；钻孔时按小头直径选用钻头，铰刀的锥度应为1：50;对于铰好的圆锥销孔应将圆锥销塞入销孔试配，以销子自由地插入、孔内长度占销子长度的80%～85%为宜。

装配后，圆锥销的大端应稍露出零件表面或与零件表面一样平；小端应稍比零件表面缩进一些或一样平，如图1-112所示。

对于盲孔或较难拆卸的场合，可采用大头带螺纹的圆锥销，这样需要拆卸时就可用拔销器很容易地将其取出了。

图2 用C形夹头把销钉压入孔中
图3 用圆锥销试配销孔。

专利名称：球头销防尘罩装配工装及装配方法专利类型：发明专利
发明人：尤金龙
申请号：CN201711190362.1
申请日：20171124
公开号：CN107717329A
公开日：
20180223
专利内容由知识产权出版社提供
摘要：本发明公开了一种球头销防尘罩装配工装及装配方法，用于对防尘罩的固定和装配，包括中空的套筒，以及与之配合的压边筒和撑开装置，所述压边筒设于套筒内并可在内上下滑动，所述套筒的中空底部向内设有一个环状凸台，所述环状凸台的内孔与防尘罩最大外径处的环向间隙为
0.5‑2mm；压边筒包含一个能容纳防尘罩的防尘罩容纳孔，防尘罩容纳孔的直径和所述环状凸台的内孔直径相同；撑开装置用于支撑防尘罩，并可将防尘罩的大口部环向拉伸。

解决了现有设备不能对掌形等特殊结构的球头销进行防尘罩装配的问题，极大减小了防尘罩的扩张直径，最大限度的保护了防尘罩本身性能，提高了防尘罩的装配效率和产品质量。

申请人：成都瑞戈科技有限公司
地址：611332 四川省成都市大邑县沙渠镇顺河村15组(沙渠工业发展区)
国籍：CN
代理机构：成都九鼎天元知识产权代理有限公司
代理人：钱成岑
更多信息请下载全文后查看。

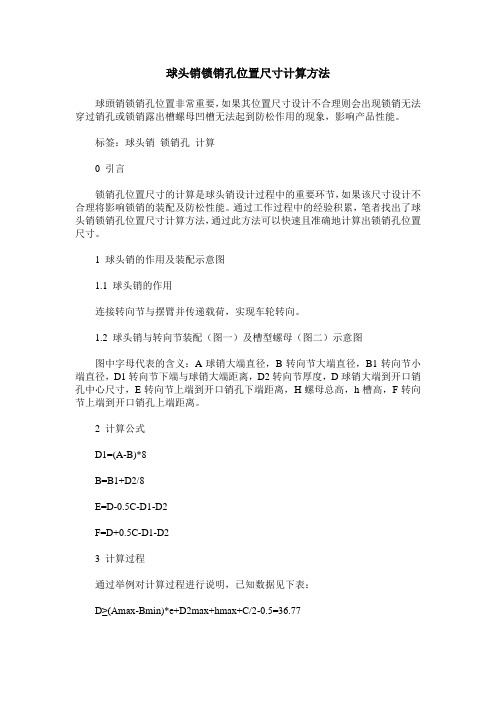

球头销锁销孔位置尺寸计算方法
球頭销锁销孔位置非常重要，如果其位置尺寸设计不合理则会出现锁销无法穿过销孔或锁销露出槽螺母凹槽无法起到防松作用的现象，影响产品性能。

标签：球头销锁销孔计算
0 引言
锁销孔位置尺寸的计算是球头销设计过程中的重要环节，如果该尺寸设计不合理将影响锁销的装配及防松性能。

通过工作过程中的经验积累，笔者找出了球头销锁销孔位置尺寸计算方法，通过此方法可以快速且准确地计算出锁销孔位置尺寸。

1 球头销的作用及装配示意图
1.1 球头销的作用
连接转向节与摆臂并传递载荷，实现车轮转向。

1.2 球头销与转向节装配（图一）及槽型螺母（图二）示意图
图中字母代表的含义：A球销大端直径，B转向节大端直径，B1转向节小端直径，D1转向节下端与球销大端距离，D2转向节厚度，D球销大端到开口销孔中心尺寸，E转向节上端到开口销孔下端距离，H螺母总高，h槽高，F转向节上端到开口销孔上端距离。

2 计算公式
D1=(A-B)*8
B=B1+D2/8
E=D-0.5C-D1-D2
F=D+0.5C-D1-D2
3 计算过程
通过举例对计算过程进行说明，已知数据见下表：
D≥(Amax-Bmin)*e+D2max+hmax+C/2-0.5=36.77
D≤(Amin-Bmax)*e+D2min+Hmin-C/2=36.83
4 结论
锁销孔到大端尺寸为36.7±0.05
5 结束语
本文简单介绍了球头销设计过程中锁销孔位置尺寸的计算方法，通过公式的应用最大限度地缩短了工作时间，希望对做球头销设计的企业提供参考。

注：本文中所涉及到的图表、注解、公式等内容请以PDF格式阅读原文。

第29卷 第4期 上海第二工业大学学报 V ol.29 No.4 2012年12月 JOURNAL OF SHANGHAI SECOND POLYTECHNIC UNIVERSITY Dec. 2012 文章编号: 1001-4543(2012)04-0296-06铝合金铝合金控制臂控制臂控制臂球头销旋铆工艺球头销旋铆工艺球头销旋铆工艺有限元有限元有限元分析分析田浩彬1，李学磊1，刘晓航1，苑文婧1，鲁成伟2（1. 上海第二工业大学机电工程学院，上海201209；2. 上海汇众汽车制造有限公司，上海200122）摘 要：汽车控制臂球头销封装是汽车底盘零件装配中的重要一环，其装配质量直接影响到汽车转向部件的寿命。

采用有限元分析方法对铝合金控制臂球头销的旋铆封装技术进行了研究，对旋铆过程中铝合金控制臂的变形及受力情况进行了分析，并通过试验方法进行了验证，为汽车控制臂球头销的整体封装提供了有效的技术支持。

关键词：球头销封装；旋铆技术；铝合金控制臂中图分类号：TG 319 文献标志码：A0 引言随着汽车节重减排以及安全性要求的不断提高，汽车底盘越来越多地采用铝合金成形零件，并采用先进的装配技术或装配工艺进行装配，如汽车控制臂球头销封装。

图1为某典型的汽车控制臂球销封装部件，它是由球头销、球座、球碗、挡盖及密封罩等零件组成，其中球座为控制臂的一部分，材料为铝合金；球头销为合金结构钢；球碗和密封罩为高分子材料；挡盖为低碳钢。

在装配时，首先将球头销、球碗、挡盖等零件依次放进球座型腔内，而后将球座的侧檐向内翻边成形（如图1中A 所示），从而将挡盖及球头销等零件密封。

控制臂的球头销封装技术是一项非常复杂的工程，涉及结构设计、材料选择、工艺设计、测试等多个方面。

在球销的结构设计方面，由于涉及因素比较多，目前可以采用专家系统来进行设计[1]，降低开发周期；球头销作为球销的主要受力和传力零件，常规使用钢制球头销，也有复合材料的球头销[2]。

简述圆锥销的装配要点
一、圆锥销的概述
圆锥销是一种常用的机械零件，主要用于连接和固定机械部件。

它由
一个圆锥形的头部和一个长方形的柄组成，通常由钢材或不锈钢材料
制成。

圆锥销具有结构简单、安装方便、拆卸容易等优点，因此在机
械设计中得到广泛应用。

二、圆锥销的种类
1. 普通型圆锥销：头部为圆锥形，柄为长方形，适用于普通连接和固定。

2. 弹性型圆锥销：头部较小，柄较长，能够承受较大的拉力和振动力。

3. 精密型圆锥销：头部和柄都采用精密加工工艺制作，适用于高精度
要求的场合。

三、圆锥销的装配要点
1. 圆锥销的选型：根据连接件的要求选择合适规格的圆锥销。

2. 圆锥销与连接件匹配：选择合适尺寸的孔洞与轴承套相匹配。

3. 圆锥销与孔洞匹配：孔洞直径应略小于圆锥销的直径，以便于装配。

4. 圆锥销的安装：将圆锥销插入孔洞，用锤子轻敲柄部使其紧密固定。

5. 圆锥销的拆卸：使用专用工具将圆锥销拔出，避免使用钳子等工具
损伤连接件。

四、圆锥销的注意事项
1. 选用合适材质的圆锥销，以适应不同环境下的使用要求。

2. 在安装过程中，应注意力度适中，不可过度敲击或过度力量插入。

3. 安装时应保证连接件和圆锥销平面对齐，避免产生偏斜而影响使用效果。

4. 在拆卸过程中，一定要使用专用工具进行操作，避免产生损伤。

球头销1. 介绍球头销是一种常见的机械连接件，通常用于连接连杆和摇杆等部件。

它的球形头部可以在各个方向上进行倾斜和旋转，使得连接点具有更大的灵活性和运动自由度。

球头销通常由钢材制成，具有良好的耐磨性和抗腐蚀性能。

2. 结构和组成部件球头销主要由两个部分组成：球形头部和销柄。

球形头部通常由钢材锻造而成，其表面经过热处理和抛光，以获得更好的表面光滑度和耐磨性。

销柄通常由圆柱体状的钢材制成，其一端与球形头部连接，另一端则可通过螺纹或其他连接方式与被连接的部件相连接。

3. 使用场景球头销广泛应用于各种机械设备和工程项目中，常见的使用场景包括：•汽车工业：球头销可用于汽车悬挂系统、转向系统等部件的连接和运动控制。

•机械制造业：球头销可用于机械设备的连杆连接、摇杆连接等场景，使得设备具有更大的运动自由度。

•铁路工程：球头销可用于铁路车辆的连接和运动控制，如铁路车辆的悬挂系统和转向系统等。

•建筑工程：球头销可用于建筑工程中的连接和支撑部件，如柱子与梁的连接等。

4. 优点与特点球头销具有以下优点和特点：•灵活性：球头销头部可以在多个方向上进行倾斜和旋转，使得连接点具有更大的灵活性和运动自由度。

•承载能力：球头销由钢材制成，结构坚固，能够承受较大的力和扭矩。

•耐磨性：球头销经过热处理和抛光处理，具有良好的耐磨性和表面光滑度。

•抗腐蚀性：球头销表面通常进行表面处理，以增加其抗腐蚀性，使其能够在恶劣环境下使用。

5. 维护与保养为了保证球头销的正常运行和延长其使用寿命，以下几点需要注意：•定期检查：定期检查球头销的工作状态，包括球头是否松动、销柄是否损坏等，并进行必要的维修和更换。

•润滑保养：定期对球头销进行润滑保养，以减少磨损和摩擦，延长使用寿命。

•防止腐蚀：球头销应避免长时间暴露在潮湿环境中，防止腐蚀和生锈。

结论球头销作为一种重要的机械连接件，在机械设备和工程项目中扮演着重要的角色。

通过灵活的运动自由度和良好的耐磨性能，球头销能够在各种复杂的工作场景中发挥作用。

球销的生产加工控制计划
【原创实用版】
目录
1.球销的概述
2.球销的生产加工流程
3.球销的生产加工控制计划的制定
4.球销生产加工控制计划的实施与监控
5.球销生产加工控制计划的优化与更新
正文
球销，是一种广泛应用于各种机械设备中的重要零件，其质量和性能直接影响到设备的运行效果和寿命。

因此，如何有效地进行球销的生产加工，保证其质量，是一项十分重要的工作。

球销的生产加工流程主要包括：原材料准备、热处理、冷加工、磨削、装配等环节。

其中，每个环节都需要严格控制，以保证最终产品的质量。

为了保证球销的生产加工质量，我们需要制定一个详细的生产加工控制计划。

这个计划应包括：生产目标、生产流程、质量标准、检测方法、生产时间等。

生产目标应明确，生产流程应详细，质量标准应严格，检测方法应科学，生产时间应合理。

在制定好生产加工控制计划后，我们需要严格按照计划进行生产加工。

在生产过程中，我们需要对每个环节进行监控，确保其质量。

同时，我们也需要对最终产品进行检测，看其是否达到了质量标准。

随着生产的进行，可能会出现一些问题，这时我们需要对生产加工控制计划进行优化和更新。

优化和更新的主要目标是提高生产效率，降低生产成本，提高产品质量。
