轴承的结构

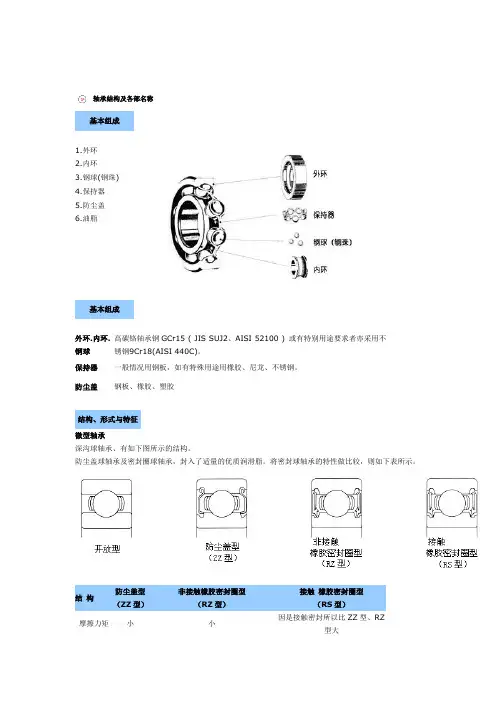

1、滚动轴承的结构、分类及特点1.1结构滚动轴承（以下简称轴承）一般由内圈、外圈、滚动体和保持架组成。

（如图1.1）内圈与外圈之间装有若干个滚动体，由保持架使其保持一定的间隔避免相互接触和碰撞，从而进行圆滑的滚动。

轴承按照滚动体的列数，可以分为单列、双列和多列。

1）、内圈、外圈内圈、外圈上滚动体滚动的部分称作滚道面。

球轴承套圈的滚道面又称作沟道。

一般来说，内圈的内径、外圈的外径在安装时分别与轴和外壳有适当的配合。

推力轴承的内圈、外圈分别称作轴圈和座圈。

2）、滚动体滚动体分为球和滚子两大类，滚子根据其形状又分为圆柱滚子、圆锥滚子、球面滚子和滚针。

3）、保持架保持架将滚动体部分包围，使其在圆周方向保持一定的间隔。

保持架按工艺不同可分为冲压保持架、车制保持架、成形保持架和销式保持架。

按照材料不同可分为钢保持架、铜保持架、尼龙保持架及酚醛树脂保持架。

1.2分类轴承受负荷时作用于滚动面与滚动体之间的负荷方向与垂直于轴承中心线的平面内所形成的角度称作接触角，接触角小于45°主要承受径向负荷称为向心轴承，在45°~90°之间主要承受轴向负荷称为推力轴承，根据接触角和滚动体的不同，通用轴承分类如下：深沟球轴承（单、双列）向心球轴承角接触球轴承（单、双列）四点接触球轴承调心球轴承向心圆柱滚子轴承（单、双、四列）轴向心滚子轴承圆锥滚子轴承（单、双、四列）滚承滚针轴承（单、双列）动调心滚子轴承轴承推力球轴承推力球轴承（单、双列）推力角接触球轴承（单、双列）推力推力圆柱滚子轴承轴推力滚子轴承推力圆锥滚子轴承承推力滚针轴承推力调心滚子轴承1.3特点1.3.1滚动轴承的优点滚动轴承虽有许多类型和品种，并拥有各自固定的特征，但是，它们与滑动轴承相比较，却具有下述共同的优点：（1）、起动摩擦系数小，与动摩擦系数之差少。

（2）、国际性标准和规格统一，容易得到有互换性的产品。

（3）、润滑方便，润滑剂消耗少。

轴承的结构组成一、引言轴承是机械设备中不可或缺的零件，它能够支撑和减少旋转部件的摩擦，使得机器的运转更加平稳。

轴承的结构组成对于其性能和使用寿命有着重要的影响，因此对于轴承结构组成的研究十分必要。

二、轴承的基本结构1. 外圈：外圈是轴承最外层的环形部分，通常由钢制成。

它与内圈之间通过滚动体进行相互支撑和转动。

2. 内圈：内圈是轴承最内层的环形部分，也通常由钢制成。

它与外圈之间通过滚动体进行相互支撑和转动。

3. 滚动体：滚动体是连接外圈和内圈并在其中滚动以减少摩擦力的零件。

常见的滚动体包括球、锥形滚子、圆柱形滚子等。

4. 保持架：保持架用于固定滚动体在轴承中，并使其均匀地分布在整个空间中。

常见的保持架材料包括钢、铜合金等。

三、不同类型轴承的结构组成1. 深沟球轴承：深沟球轴承的滚动体为球形，外圈和内圈之间的间隙较大，适用于高速旋转和负载较小的场合。

2. 圆柱滚子轴承：圆柱滚子轴承的滚动体为圆柱形，外圈和内圈之间的间隙较小，适用于负载较大的场合。

3. 锥形滚子轴承：锥形滚子轴承的滚动体为锥形，外圈和内圈之间的间隙也较小。

它能够支撑径向负载和轴向负载，并适用于高速旋转和负载较大的场合。

4. 调心球轴承：调心球轴承具有调节自身偏差能力，在安装时允许一定角度范围内的偏差。

它适用于需要抵抗偏差或振动时使用。

四、不同材料对于轴承性能影响1. 钢材料：钢材料是常见的轴承材料，具有强度高、硬度好等特点。

但是在高温或者腐蚀等环境下容易受损。

2. 陶瓷材料：陶瓷材料具有高强度、硬度好、耐高温、耐腐蚀等特点，适用于高速旋转和负载较大的场合。

3. 聚四氟乙烯材料：聚四氟乙烯材料适用于低速和轻负载的场合，具有良好的自润滑性能。

五、结论轴承作为机械设备中不可或缺的零件，其结构组成对于其性能和使用寿命有着至关重要的影响。

在选择轴承时需要根据实际情况选择不同类型和材料的轴承。

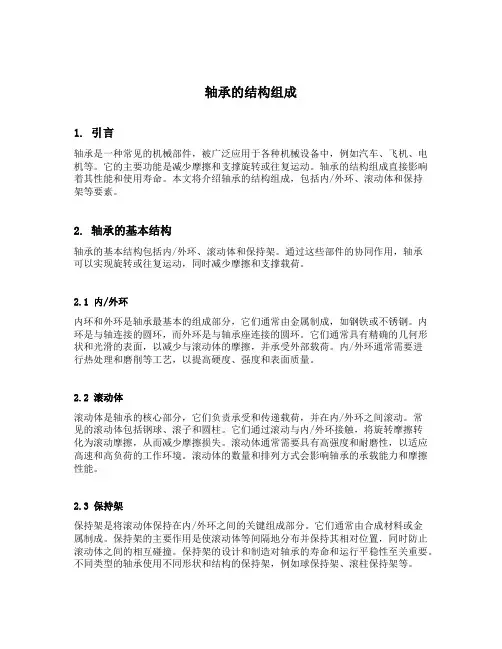

轴承的结构组成1. 引言轴承是一种常见的机械部件，被广泛应用于各种机械设备中，例如汽车、飞机、电机等。

它的主要功能是减少摩擦和支撑旋转或往复运动。

轴承的结构组成直接影响着其性能和使用寿命。

本文将介绍轴承的结构组成，包括内/外环、滚动体和保持架等要素。

2. 轴承的基本结构轴承的基本结构包括内/外环、滚动体和保持架。

通过这些部件的协同作用，轴承可以实现旋转或往复运动，同时减少摩擦和支撑载荷。

2.1 内/外环内环和外环是轴承最基本的组成部分，它们通常由金属制成，如钢铁或不锈钢。

内环是与轴连接的圆环，而外环是与轴承座连接的圆环。

它们通常具有精确的几何形状和光滑的表面，以减少与滚动体的摩擦，并承受外部载荷。

内/外环通常需要进行热处理和磨削等工艺，以提高硬度、强度和表面质量。

2.2 滚动体滚动体是轴承的核心部分，它们负责承受和传递载荷，并在内/外环之间滚动。

常见的滚动体包括钢球、滚子和圆柱。

它们通过滚动与内/外环接触，将旋转摩擦转化为滚动摩擦，从而减少摩擦损失。

滚动体通常需要具有高强度和耐磨性，以适应高速和高负荷的工作环境。

滚动体的数量和排列方式会影响轴承的承载能力和摩擦性能。

2.3 保持架保持架是将滚动体保持在内/外环之间的关键组成部分。

它们通常由合成材料或金属制成。

保持架的主要作用是使滚动体等间隔地分布并保持其相对位置，同时防止滚动体之间的相互碰撞。

保持架的设计和制造对轴承的寿命和运行平稳性至关重要。

不同类型的轴承使用不同形状和结构的保持架，例如球保持架、滚柱保持架等。

3. 常见轴承类型及其结构组成根据不同的工作条件和载荷类型，轴承可以分为多种类型，常见的包括深沟球轴承、角接触球轴承、圆锥滚子轴承和圆柱滚子轴承。

以下将对每种类型的轴承结构组成进行详细介绍。

3.1 深沟球轴承深沟球轴承是一种最常见的轴承类型，其结构简单紧凑。

它主要由内/外环、滚动体（钢球）和保持架组成。

内/外环为圆环状，在内径方向具有一定的内凹弧度，以适应滚动体的滚动。

轴承产品的基本结构和工作原理轴承是机械设备中常用的组件，它用于支持旋转或往复运动的轴，以减小摩擦和传递载荷。

轴承的工作原理是基于摩擦学的理论，通过滚动或滑动的方式，将载荷转化为摩擦力，以使轴能够顺利转动。

一、轴承的基本结构轴承通常由内圈、外圈、滚动体和保持架四部分组成。

1.内圈：内圈是与轴直接接触的部分，它的内孔直径与轴的外径匹配。

内圈通常采用孔加工或热处理的方法来加工。

2.外圈：外圈是与轴承座直接接触的部分，它的外径与轴承座的内孔直径匹配。

外圈通常采用圆柱加工或热处理的方法来加工。

3.滚动体：滚动体是轴承的核心部分，它在内圈和外圈之间滚动，从而减小轴承的摩擦力。

滚动体通常有球、圆柱、锥形或滚针等不同形状。

滚动体通常由钢球、陶瓷球或合成材料制成。

4.保持架：保持架用于保持滚动体的间距，并使其保持相对的位置，以防止滚动体之间的相互干涉。

保持架通常采用金属或塑料材料制成，常见的形状有球形、圆柱形、锥形、桶形等。

二、轴承的工作原理轴承工作原理是基于摩擦的存在而建立的。

当轴承承载时，轴的旋转或往复运动将荷载转化为滚动或滑动摩擦力。

轴承的设计目的是最小化摩擦力，从而减小能量损失和部件的磨损。

1.滚动摩擦轴承：滚动摩擦轴承是最常见的轴承类型之一，它通过滚动体在内圈和外圈之间的滚动来减小摩擦力。

滚动体通常是球形或圆柱形的，这使得滚动更加平稳。

当轴旋转时，滚动体在内外圈之间滚动摩擦产生的摩擦力小于滑动摩擦。

2.滑动摩擦轴承：滑动摩擦轴承是另一种常见的轴承类型，它通过两个相互接触表面之间的滑动来减小摩擦力。

在滑动摩擦轴承中，内圈和外圈之间通常添加了润滑剂，如润滑油或润滑脂，以减小摩擦力和热量的产生。

无论是滚动摩擦轴承还是滑动摩擦轴承，轴承的工作原理都是通过摩擦力将载荷转化为旋转或滑动的运动。

这种摩擦力可以减小能量损失和磨损，以提高轴承的效率和寿命。

三、轴承的应用轴承广泛应用于各种机械设备中，特别是在旋转或往复运动的部件上。

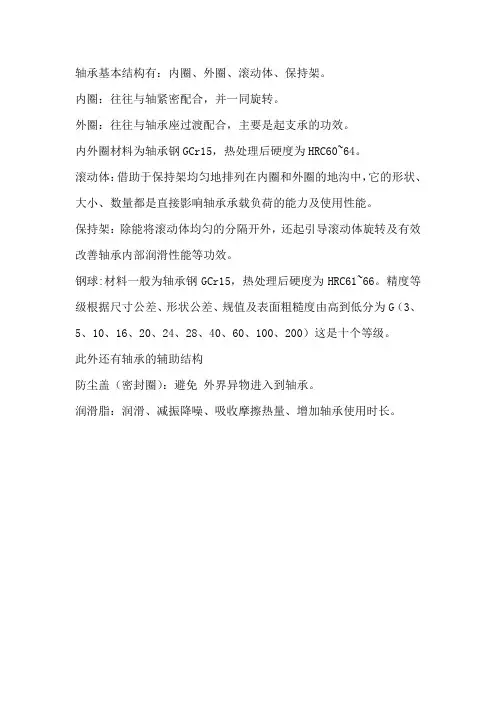

轴承基本结构有：内圈、外圈、滚动体、保持架。

内圈：往往与轴紧密配合，并一同旋转。

外圈：往往与轴承座过渡配合，主要是起支承的功效。

内外圈材料为轴承钢GCr15，热处理后硬度为HRC60~64。

滚动体：借助于保持架均匀地排列在内圈和外圈的地沟中，它的形状、大小、数量都是直接影响轴承承载负荷的能力及使用性能。

保持架：除能将滚动体均匀的分隔开外，还起引导滚动体旋转及有效改善轴承内部润滑性能等功效。

钢球:材料一般为轴承钢GCr15，热处理后硬度为HRC61~66。

精度等级根据尺寸公差、形状公差、规值及表面粗糙度由高到低分为G（3、5、10、16、20、24、28、40、60、100、200）这是十个等级。

此外还有轴承的辅助结构
防尘盖（密封圈）：避免外界异物进入到轴承。

润滑脂：润滑、减振降噪、吸收摩擦热量、增加轴承使用时长。

轴承的结构知识点总结一、轴承的结构组成（一）基本结构轴承的基本结构由内圈、外圈、滚动体和保持架四部分组成。

其中，内圈和外圈是安装在轴和轴承箱上的环形部件，滚动体则是用于承受载荷和减少摩擦的圆柱、圆锥或者球体，而保持架则是用于固定滚动体的零件。

（二）其他结构除了基本结构外，轴承还包括密封和润滑系统。

密封系统用于防止外部污染物进入轴承内部，同时也可以保持内部润滑剂，从而减少摩擦和磨损；而润滑系统则用于确保轴承在工作过程中有足够的润滑油膜，以减少摩擦磨损和大幅延长使用寿命。

二、轴承的工作原理轴承的工作原理是依靠滚动体和保持架之间的摩擦，同时依靠润滑油来减少摩擦并支撑轴或者轴承箱的负载。

当机械设备运转时，轴承内的滚动体受到外部载荷作用，从而产生摩擦力，在润滑油的作用下，滚动体可以顺畅地旋转，从而减少了摩擦和磨损，同时也可以支撑和承受设备的重量和负载。

三、轴承的分类和特点（一）按受力性质分类根据受力性质的不同，轴承可以分为径向轴承和轴向轴承。

其中，径向轴承主要用于承受垂直方向的载荷，而轴向轴承则用于承受水平方向的载荷。

（二）按滚动体类型分类根据滚动体的类型，轴承可以分为滚珠轴承、圆锥滚子轴承和圆柱滚子轴承。

其中，滚珠轴承适用于高速旋转和小载荷的场合，而圆锥滚子轴承则适用于承受较大径向和轴向载荷的复合载荷。

（三）按耐久性分类根据耐久性的不同，轴承可以分为普通轴承和高耐久轴承。

普通轴承适用于一般负载和正常工作条件下使用，而高耐久轴承则适用于高速旋转，高载荷和恶劣工作环境下使用。

（四）轴承的特点轴承的特点主要包括承载能力大、摩擦系数小、灵活性好、使用寿命长、尺寸精度高、易于安装和维护等。

这些特点使得轴承成为机械设备中不可缺少的重要零部件，广泛应用于各个领域。

综上所述，轴承作为机械设备中的重要部件，其结构知识对于机械设备的性能和寿命具有重要影响。

因此，通过深入了解轴承的结构组成、工作原理、分类和特点等知识，可以帮助人们更好地选择和应用轴承，提高机械设备的运行效率和使用寿命。
