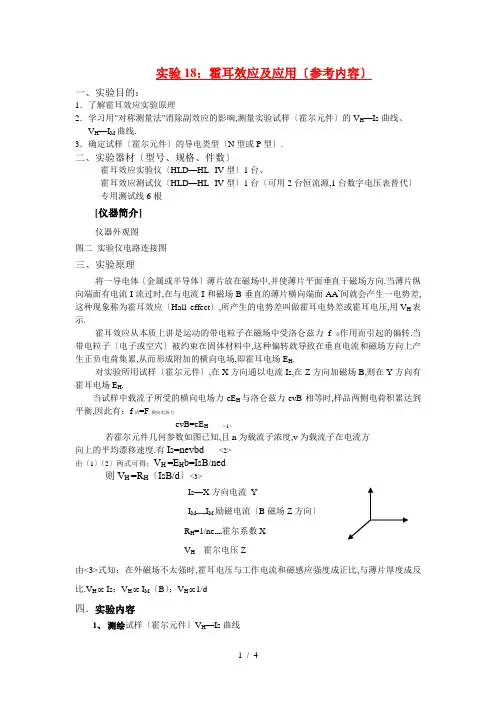

实验18：霍耳效应及应用〔参考内容〕一、实验目的：1．了解霍耳效应实验原理2．学习用"对称测量法"消除副效应的影响,测量实验试样〔霍尔元件〕的V H—Is曲线、V H—I M曲线.3．确定试样〔霍尔元件〕的导电类型〔N型或P型〕.二、实验器材〔型号、规格、件数〕霍耳效应实验仪〔HLD—HL--IV型〕1台、霍耳效应测试仪〔HLD—HL--IV型〕1台〔可用2台恒流源,1台数字电压表替代〕专用测试线6根[仪器简介]仪器外观图图二实验仪电路连接图三、实验原理将一导电体〔金属或半导体〕薄片放在磁场中,并使薄片平面垂直于磁场方向.当薄片纵向端面有电流I流过时,在与电流I和磁场B垂直的薄片横向端面AA’间就会产生一电势差,这种现象称为霍耳效应〔Hall effect〕,所产生的电势差叫做霍耳电势差或霍耳电压,用V H表示.霍耳效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力f洛作用而引起的偏转.当带电粒子〔电子或空穴〕被约束在固体材料中,这种偏转就导致在垂直电流和磁场方向上产生正负电荷集累,从而形成附加的横向电场,即霍耳电场E H.对实验所用试样〔霍尔元件〕,在X方向通以电流Is,在Z方向加磁场B,则在Y方向有霍耳电场E H.当试样中载流子所受的横向电场力eE H与洛仑兹力evB相等时,样品两侧电荷积累达到平衡,因此有：f洛=F横向电场力evB=eE H <1>若霍尔元件几何参数如图已知,且n为载流子浓度,v为载流子在电流方向上的平均漂移速度.有Is=nevbd <2>由〔1〕〔2〕两式可得：V H =E H b=IsB/ned则V H =R H〔IsB/d〕<3>Is—X方向电流YI M-----I M励磁电流〔B磁场Z方向〕R H=1/ne----霍尔系数XV H---霍尔电压Z由<3>式知：在外磁场不太强时,霍耳电压与工作电流和磁感应强度成正比,与薄片厚度成反比.V H ∝ Is；V H ∝ I M〔B〕；V H ∝1/d四．实验内容1、测绘试样〔霍尔元件〕V H—Is曲线2、测绘试样〔霍尔元件〕V H—I M曲线3、确定试样〔霍尔元件〕的导电类型〔N型或P型〕.五、实验记录与数据处理1．实验准备：1〕记录励磁线圈相关参数:2〕测试仪开机前应将Is,I M调节旋纽逆时针旋到底,使其输出电流趋于最小状态,然后开机.3）按图二所示电路连接图连接好实验电路.注意输出电流与输入电流的正负极性.提醒：本实验的器件很容易损坏,有以下几点需要特别注意：1〕接好线路需要老师检查后方可通电,这主要是为了避免将测试仪的励磁电源"I M 输出"误接到实验仪的"Is输入"或"V H输出"处,否则一通电,霍尔器件即被破坏！2〕电路开、关、或功能切换时,一定要将Is、I M旋钮逆时针旋转到底,也就是把它们的输出调为零,这主要是为了避免电压或者电流的突变对仪器、件造成破坏.3〕霍尔片性脆易碎,电极甚细易断,实验中严禁触摸探头.4〕关机前应再次将I S、I M调节旋钮逆时针方向旋到底,使其输出电流趋于0后,方可切断电源. 2．实验记录与数据处理1〕测绘V H—Is曲线将实验仪的三组开关均向上,即在X方向通以电流Is,在Z方向加磁场B,毫伏表电压为V CD=V H,调节I M=0.6A,保持其值不变,调节Is并记录相应的V H数据,将V H、Is数据,记于表1中.〔表中箭头代表实验仪Is,I M双向开关向上或向下,V H是绝对值取平均〕表1I M=0.6AIs：1.00—4.00mA由表1数据〔以电压为横轴,电流为纵轴〕做实验曲线,即绘出图1〔V H—Is曲线〕V H<mV>结论1：由图1可知2〕测绘V H—I M曲线：实验仪及测试仪各开关位置不变.调节Is =3.00mA值不变,调节I M,记录相应的V H数据,将V H、I M数据记于表2中. 表2：Is =3.00mAI M：0.300—0.800A由表2数据〔以电压为横轴,电流为纵轴〕做实验曲线,即绘出图2〔V H—I M曲线〕H结论2：由图2可知3〕确定试样〔霍尔元件〕的导电类型〔N型或P型〕将实验仪的三组开关均向上,即在X方向通以电流Is,在Z方向加磁场B,毫伏表电压为V CD=V H取Is =2.00mA,I M =0.55A,测出V H= mV按实验条件所测V H〔<、>〕0,因此,试样〔霍尔元件〕的导电类型为型半导体材料.注：V H>0---- P型半导体材料〔空穴导电〕.V H<0 ---- N型半导体材料〔电子导电〕.实验结束：测量仪关机前应将Is,I M调节旋纽逆时针旋到底,使其输出电流趋于最小状态,然后关机.思考并现场抽查回答问题：1．霍耳电压是怎样形成的？2．本实验中的磁场如何建立的？怎样改变大小？3．换向开关的作用原理是什么？测量霍耳电压时为什么要接换向开关？4．可否用交流电源给霍尔片供电？为什么？5．解释提醒中1、2损坏仪器的具体原因.6．实验操作中填写表1、2为何要纵向填写？7．为何由V H 的正负就可测定试样〔霍尔元件〕的导电类型是P型半导体材料还是N型半导体材料,试画出简图说明.本实验报告要求：1.实验报告完整、整洁、数据及图线清晰、准确、规范.2.数据处理按有效值计算并保留到相应位数.3.图线必须标明坐标〔含单位〕、实验测试点.注：实验曲线可用坐标纸画图,也可用Origin数据处理软件由计算机做图.4.依实验结果完成实验结论.。

霍尔效应实验数据处理
霍尔效应实验是一种检测电磁感应性质的实验，它是20世纪中叶德国物理学家霍尔（Heinrich Rudolph Hertz）提出的一种实验原理，他发现通过电磁波同步产生的电动势能，由自身本身做出反应，天然产生另一组小电磁波，它们正好正弦相位互相错开90°（cos）。

这种现象被称为霍尔效应。

霍尔效应实验的试验方式是用一架带有直流电源的JERVEY电磁塔，就实验者选定而放置，利用两个环形电磁圈对电磁塔对外发射的电磁波进行接收和测量，并衡量方向性和相位滞后。

实验中的数据处理分为三个步骤：
第一步是在实验前，确保两个环形电磁圈设置在安全的位置，设置为正确的大小，并且测试其有效性。

第二步是实验期间，对电磁波进行适当的变化，并通过收集数据来记录和观察变化情况。

有时候，实验者还会用计算机或者数字仪器来辅助进行测量和记录实验结果。

第三步是实验后，根据记录的数据，对结果进行有效的数据处理，分析实验结果，确立方向性和相位滞后的大小，并绘出实验图象，以及在其他图象中作出定性的比较。

霍尔效应实验数据处理在实验中也很重要，它要从数据中提取一定的定量信息，例如信号相位、相位滞后、振幅梯度、电场. 场强和能谱等，以便为下一步实验进行准备。

正确的数据处理可以确保实验结果准确，用来进行实验验证、推理或者发现新的实验器材、新的实验形态，甚至可以刺激更深的研究发现。

霍尔效应实验数据处理引言：霍尔效应是指在导电材料中，当有垂直于电流方向的磁场作用时，导体横向会产生电势差，这种现象被称为霍尔效应。

霍尔效应的应用非常广泛，例如在传感器、磁性材料的研究和电子器件中都有重要的应用。

实验目的：本实验旨在通过测量霍尔电阻的变化，研究霍尔效应，并通过数据处理来分析霍尔系数和载流子的性质。

实验装置和原理：本实验使用霍尔效应测量仪和磁场产生装置。

霍尔效应测量仪由霍尔探头、电流源和电压测量仪组成。

实验中，将电流源与霍尔探头连接，通过电流源产生一定大小的恒定电流流过霍尔探头。

而磁场产生装置则通过调节磁场的大小和方向，使磁场垂直于电流方向。

实验步骤：1. 将霍尔探头与电流源和电压测量仪相连，保持电流源的电流为恒定值；2. 调节磁场产生装置，使磁场垂直于电流方向；3. 测量霍尔探头两侧的电压，并记录下来；4. 改变电流源的电流大小，重复步骤3。

数据处理：在实验中，我们记录下了不同电流下霍尔探头两侧的电压。

根据霍尔效应的原理，我们知道霍尔电阻的大小与电流和电压之间的关系应该是线性的。

因此，我们可以通过线性拟合来求解霍尔系数和载流子的性质。

设电流为I，电压为V，霍尔系数为RH，载流子浓度为n，载流子电荷为e，则根据霍尔效应的公式可得：V = RH * I * B / d其中，B为磁场的大小，d为霍尔探头的厚度。

通过线性拟合得到的斜率即为霍尔系数RH，根据霍尔系数的定义，可以计算出载流子的浓度n。

结果与讨论：根据实验数据进行线性拟合，得到霍尔系数RH的值为XXX。

根据霍尔系数的计算公式，我们可以得到载流子的浓度n为XXX。

通过实验数据处理，我们成功地研究了霍尔效应，并得到了霍尔系数和载流子浓度的信息。

这些结果对于进一步研究材料的电子性质和应用具有重要意义。

结论：通过实验数据处理，我们成功地研究了霍尔效应，并通过线性拟合计算得到了霍尔系数和载流子浓度的值。

这些结果对于材料研究和电子器件的设计具有重要的参考价值。

直流测试励磁电流o I 是200mA不等位电势(0+0.25)⨯1=0.25mv实验值通过计算机计算的斜率k 为6.7850。

因为IB H k U =，所以B K H =6.7850. B=H K 7850.6=27.137850.6=0.5113T H= μB =7-1045113.0⨯π=406879.60A/m 理论值21N H l l I +=μ==+⨯00118.060002310.02.024********.95A/m E==H H -H =95.39392695.393926-60.406879 3.28% 因为nqdK H 1= 所以载流子浓度=⨯⨯⨯⨯==--319102.01060.127.1311n qd K H 2.352110⨯3m 个 控制电流I/mA 2.004.00 6.00 8.00 10.00 霍尔电压U/mv 15.4029.95 45.95 60.85 67.80nqu bd I = 所以载流子迁移速率===b IK u H bdnq I =⨯⨯3-10427.1301.033.18m思考题1、若磁场的法线不恰好与霍尔元件片的法线一致，对测量结果会有何影响？如何用实验的方法判断B 与法线是否一致？答：有影响，若磁场方向与霍尔元件有偏角，则只是测的是B θcos ；转动霍尔元件，当霍尔电压达到最大值时，B 与霍尔元件法线一致。

2、若霍尔元件的几何尺寸为4⨯6mm,即控制电流两端距离为6mm ，而电压两端距离为4mm,问此霍尔片能否测量截面积为5⨯5mm 气隙的磁场？答：不可以，因为尺寸为4⨯6mm 的霍尔元件片不能覆盖住截面为5⨯5mm的气隙，这样会有漏磁效应。

3、能否用霍尔元件片测量交变磁场？答：可以，霍尔电压效应的建立需要的时间很短（约在14-12-1010—秒内）。

霍尔效应的实验报告数据处理摘要：本实验使用霍尔效应仪测量了铜片在不同磁场强度下的霍尔电压，并结合了铜片尺寸，磁场大小的相关数据，分析计算出铜片的电阻率与载流子浓度。

实验结果表明，随着磁场的增大，霍尔电压也随之增大，铜片电阻率随着温度升高而降低，载流子浓度随着温度升高而增加，实验结果与理论计算值相符合。

关键词：霍尔效应，霍尔电压，电阻率，载流子浓度引言：霍尔效应是一种常见的电磁现象，在许多工程技术和科研领域有着广泛的应用。

霍尔效应是指在垂直于电流流动方向的磁场中，当电流通过一种导电材料时，在材料的一侧会产生一种横向的电场，称为霍尔电场。

这种现象被称为霍尔效应，且霍尔电场的大小与磁场强度，材料的形状和电导率有关。

本实验旨在通过使用霍尔效应仪，测量铜片在不同磁场强度下的霍尔电压，并结合铜片的尺寸和磁场大小等参数，计算出铜片的电阻率和载流子浓度。

通过实验结果的比较和分析，可以加深对霍尔效应的理解，并验证霍尔效应的相关理论。

实验部分：1. 实验仪器本实验使用的主要仪器是霍尔效应仪，包括霍尔电压计和外磁场控制器。

还需要一个铜片样品和一个恒流源。

2. 实验步骤(1) 将铜片固定在霍尔效应仪中心的样品夹具上，并连接外部电源。

(2) 调节外磁场控制器，控制外磁场强度在0到1.5 T之间变化，记录各个磁场强度下铜片的霍尔电压值。

(3) 固定外磁场强度，在不同电流强度下测量铜片的电阻，并计算出电阻率。

(4) 通过公式计算铜片的载流子浓度。

3. 实验数据处理(1) 数据记录通过调节外磁场控制器，在0到1.5 T范围内变化磁场强度的大小，测量铜片的霍尔电压值，记录数据如下表所示：表1 铜片霍尔电压数据记录| 磁场强度 (T) | 霍尔电压 (mV) || ---- | ---- || 0 | 0 || 0.1 | 0.03 || 0.2 | 0.06 || 0.3 | 0.1 || 0.4 | 0.13 || 0.5 | 0.16 || 0.6 | 0.19 || 0.7 | 0.22 || 0.8 | 0.24 || 0.9 | 0.27 || 1.0 | 0.3 || 1.1 | 0.32 || 1.2 | 0.35 || 1.3 | 0.38 || 1.4 | 0.41 || 1.5 | 0.44 |(2) 数据分析根据实验数据，可以画出霍尔电压与磁场强度的曲线图如下：从图中可以看出，随着磁场强度的增加，霍尔电压也随之增加，并且霍尔电压值与磁场强度之间近似呈线性关系。

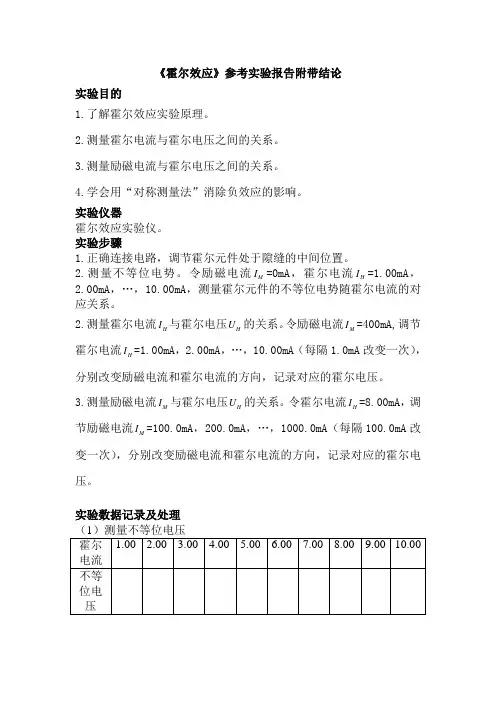

《霍尔效应》参考实验报告附带结论实验目的1.了解霍尔效应实验原理。

2.测量霍尔电流与霍尔电压之间的关系。

3.测量励磁电流与霍尔电压之间的关系。

4.学会用“对称测量法”消除负效应的影响。

实验仪器霍尔效应实验仪。

实验步骤1.正确连接电路，调节霍尔元件处于隙缝的中间位置。

2.测量不等位电势。

令励磁电流I=0mA，霍尔电流H I=1.00mA，M2.00mA，…，10.00mA，测量霍尔元件的不等位电势随霍尔电流的对应关系。

2.测量霍尔电流I与霍尔电压H U的关系。

令励磁电流M I=400mA,调节H霍尔电流I=1.00mA，2.00mA，…，10.00mA（每隔1.0mA改变一次），H分别改变励磁电流和霍尔电流的方向，记录对应的霍尔电压。

3.测量励磁电流I与霍尔电压H U的关系。

令霍尔电流H I=8.00mA，调M节励磁电流I=100.0mA，200.0mA，…，1000.0mA（每隔100.0mA改M变一次），分别改变励磁电流和霍尔电流的方向，记录对应的霍尔电压。

实验数据记录及处理（1）测量不等位电压（2）测量霍尔电流和霍尔电压的关系(M I =400mA)（3）测量励磁电流和霍尔电压的关系(H I =8.00mA)实验结论1、当励磁电流M I=0时，霍尔电压不为0，且随着霍尔电流的增加而增加，通过作图发现二者满足线性关系。

说明在霍尔元件内存在一不等位电压，这是由于测量霍尔电压的两条接线没有在同一个等势面上造成的。

2、当励磁电流保持恒定，改变霍尔电流时，测量得到的霍尔电压随霍尔电流的增加而增加，通过作图发现二者之间满足线性关系。

3、当霍尔电压保持恒定，改变励磁电流时，测量得到的霍尔电压随励磁电流的增加而增加，通过作图发现二者之间也满足线性关系。

注意事项：1.不要带电接线，中间改变电路时，一定要先关闭电源，再连接电路。

2.实验完成后要整理实验仪器，先关闭电源，再将电线拆下，捋好后放在实验仪器的右侧。

3.仪器开机前应将I、H I调节旋钮逆时针方向旋到底，使其输出电M流趋于最小，然后再开机。
