第一章：X射线物理学基础

第一章 X 射线物理学基础一、X 射线产生的主要装置和条件 主要装置：阳极靶材、阴极灯丝条件：a. 大量自由电子；b. 定向高速运动；c. 运动路径上遇到障碍（靶材）二、短波限一个电子在与阳极靶撞击时，把全部能量给予一个光子，这就是一个光量子所能获得的最大能量，即：h c/λ=eU ，此时光量子的波长即为短波限λSWL 。

三、连续X 射线（强度公式）大量电子在与靶材碰撞的过程中，能量不断减小，光子所获得的能量也不断减小，形成了一系列由短波限λSWL 向长波方向发展的连续波谱。

连续谱强度21iZU K I四、特征X 射线（莫塞莱定律）当X 射线管两端的电压增高到某一特定值U k 时，在连续谱的特定的波长位置上，会出现一系列强度很高，波长范围很窄的线状光谱，它们的波长对一定材料的阳极靶材有严格恒定的数值，此波长可作为阳极靶材的标志或特征，所以称为特征谱或标识谱。

莫塞莱定律：Z K 21) U - U ( i K I m n 3 （Un 为临界激发电压，原子序数Z 越大，Un 越大）五、X 射线吸收（透射）公式——（质量吸收系数：单质、化合物（固溶体、混合物）） 单质 m tm m e I eI I 00化合物ni i mim w 1六、光电效应、荧光辐射、俄歇效应光电效应：当入射X 射线光量子能量等于或略大于吸收体原子某壳层电子的结合能时，电子易获得能量从内层逸出，成为自由电子，称为光电子，这种光子击出电子的现象称为光电效应。

荧光辐射：因光电效应处于相应的激发态的原子，将随之发生如前所述的外层电子向内层跃迁的过程，同时辐射出特征X 射线，称X 射线激发产生的特征辐射为二次特征辐射，称这种光致发光的现象为荧光效应。

俄歇效应：原子K 层电子被击出后， L 层一个电子跃入 K 层填补空位，而另一个L 层电子获得能量逸出原子成为俄歇电子，称这种一个K 层空位被两个 L 层空位代替的过程为俄歇效应。

光电效应——光电子荧光辐射——荧光X 射线（二次X 射线） 俄歇效应——俄歇电子七、吸收限及其两个应用：滤波片的选择、靶材的选择吸收限：欲激发原子产生K、L、M等线系的荧光辐射，入射X 射线光量子的能量必须大于或至少等于从原子中击出一个K、L、M层电子所需的能量W K、W L、W M，如，W K= h K = hc / K，式中， K、 K是产生K系荧光辐射时，入射X射线须具有的频率和波长的临界值。

无机材料测试技术习题库第一章X射线物理学基础一、名词解释1、特征X射线2、连续X射线3、吸收限（λk）4、光电效应5、俄歇电子6、质量吸收系数7、相干散射8、非相干散射9、荧光X射线10、X射线强度11、AES二、填空1、产生X射线的基本条件、、。

2、X射线的强度是指内通过垂直于X射线方向的单位面积上的。

3、探测X射线的工具是：。

4、影响X射线强度的因素是：。

5、检测X射线的方法主要有：。

6、X射线谱是的关系。

7、吸收限的应用主要是、、。

8、当X射线的或吸收体的愈大时X射线愈容易被吸收。

9、一束X射线通过物质时，它的能量可分为三部分：、和。

10、X射线与物质相互作，产生两种散射现象，即和。

11、物质对X射线的吸收主要是由引起的。

三、判断1、入射X射线光子与外层电子或自由电子碰撞时产生相干散射。

2、由X射线产生X射线的过程叫做光电效应。

3、X射线与物质作用，有足够能量的X射线光子激发原子K层的电子，外层电子跃迁填补，多余的能量使L2、L3、M、N等层的电子逸出，这个过程叫做光电效应。

4、由X射线产生X射线的过程叫俄歇效应。

5、连续谱中，随V增大，短波极限值增大。

6、当X射线的波长愈短，或者穿过原子序数愈小的物质时，其吸收就愈大。

7、具有短波极限值的X射线强度最大。

8、具有短波极限值的X射线能量最大。

9、X射线成分分析的理论基础是同种原子发出相同波长的连续X射线。

10、当高速电子的能量全部转换为X射线光子的能量时产生λ0，此时强度最大，能量最高。

11、当高速电子的能量全部转换为X射线光子的能量时产生λ0，此时强度最大。

四、简答及计算：1、什么是莫赛莱定律，莫赛莱定律的物理意义是什么？2、简述特征X射线产生的机理。

3、简述衍射定性物相鉴定的程序。

4、X射线定量分析的基础是什么？5、X射线物相分析有哪些特点？6、试计算空气对CrKα辐射的质量吸收系数和线吸收系数。

假定空气中含有80％（重量）的氮和20％（重量）的氧，空气密度ρ＝0.0013g/cm3。

第一篇X射线衍射分析n1910年，诺贝尔奖第一次颁发，伦琴因X射线的发现而获得第一个诺贝尔物理学奖。

1895年伦琴初次发现X射线，拍摄的他夫人手指的X射线照在伦琴的两名研究生弗里德里希（W. Friedrich）和克尼(Knipping)的帮助下，劳厄进行了第一次X射线衍射实验，并取得了成功。

第一次X射线衍射实验所用的仪器。

所用的晶体是硫酸铜。

劳厄法X射线衍射实验的基本装置与所拍的照片爱因期坦称，劳厄的实验“物理学最美的实验”。

它一箭双雕地解决了X射线的波动性和晶体的结构的周期性。

第一章X射线的物理特性n1.1 X射线的产生极其性质n1.2 X射线谱n1.3 X射线与物质的相互作用n1.4 X射线的衰减规律第一节Ｘ射线的产生极其性质一、X射线的产生X射线管包括阴极、高压、靶材图1-1 X射线管的结构示意图二、X射线的本质X射线是一种电子波，横波，波长短（0.01-10nm）“硬”X射线，“软”X射线三、X射线的本质Ø不能用一般方法使X射线会聚发散Ø通常靠使荧光物质发光、使照相底片感光、使气体产生电离现象观察检测Ø软X射线的波长与晶体中原子间距比较接近，常被用来进行X射线衍射分析（0.25-0.05nm）Ø对有机质是有害的，需要加上铅制品保护。

第二节X 射线谱图1-2 两种X 射线谱示意图一、连续谱X 射线强度随波长λ而变化的关系曲线，即X 射线谱。

丘包状曲线为连续谱竖直尖峰为特征谱对应两种X 射线辐射的物理过程。

连续谱：大量高速运动的电子与靶材碰撞时而减速，不同能量损失转化成不同波长的X 射线，并按统计规律分布。

2I iZUα连=图1-2 两种X 射线谱示意图2max12o hc eU h m ευνλ====动短波限λo ：hc K e U Uλ==o K=1.24nm ·kV ，短波限只与管电压有关。

连续X 射线总强度：α值约为（1.1-1.4）×10-9X 射线管发射连续X 射线的效率η为：2X X iZU ZUiUαηα===连续射线总强度射线管功率当用钨阳极（Z=74），管电压为100kV 时，η≈1%，可见效率是很低的。

第一章 X 射线的物理学基础1、X 射线有什么性质，本质是什么？波长为多少？与可见光的区别？X 射线性质：(1)X 射线穿透物质时可被吸收；(2)原子量及密度不同的物质，对X 射线的吸收不同；(3)轻原子物质对X 射线来说几乎是透明的，而重元素物质对X 射线的吸收非常显著；(4)可穿透不透明的物质。

本质：属于电磁波。

X 射线的波长：大约在0.01~100 Å之间。

X 射线和可见光本质上同属于电磁波，只不过彼此占据不同的波长范围而已；X 射线虽然和可见光一样（没有静止质量，但有能量），与光传播有关的一些现象（如反射、折射、散射、干涉、以及偏振）都会发生，但由于相对可见光而言，X 射线的波长要短得多（光量子的能量相应要高得多），上述物理现象在表现方式上与可见光存在很大的差异。

不能象可见光一样使X 射线会聚、发散、和变向，使得X 射线无法制成显微镜！2、什么是X 射线管的管电压、管电流？它们通常采用什么单位？数值通常是什么？X 射线的管电压：加载到阴极和阳极侧之间的电压。

（KV ），50KVX 射线的管电流：在阴阳两极电场作用下，向阳极运动，形成的电流。

（mA ）50mA3、X 射线的焦点与表观焦点的区别与联系？焦点：阳极靶表面被电子束轰击的地方，正是这个区域发射X 射线。

对于长方形焦点的X 射线管，引出窗口很重要。

对着焦点长边开设的窗口发射出X 射线的表观焦点为线状（称为线焦斑），其强度较弱，但其水平发散度小，分辨率较高，线性较好，粉末衍射仪多采用线焦斑；对焦点短边开设的窗口发射出的X 射线的表观焦点则为正方形（称为点焦斑），强度较高，可使衍射线明锐，适合于织构测定及德拜、劳埃照相场合。

4、X 射线有几种？产生不同X 射线的条件是什么？产生的机理是怎样的？晶体的X 射线衍射分析中采用的是哪种X 射线？硬X 射线：波长较短的硬X 射线能量较高，穿透性较强，适用于金属部件的无损探伤及金属物相分析。

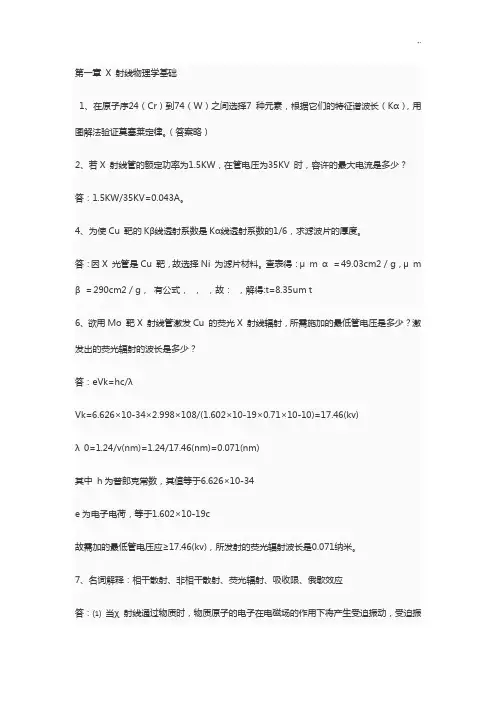

第一章X 射线物理学基础1、在原子序24（Cr）到74（W）之间选择7 种元素，根据它们的特征谱波长（Kα），用图解法验证莫塞莱定律。

（答案略）2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？答：1.5KW/35KV=0.043A。

4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。

答：因X 光管是Cu 靶，故选择Ni 为滤片材料。

查表得：μm α＝49.03cm2／g，μm β＝290cm2／g，有公式，，，故：，解得:t=8.35um t6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv)λ0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm)其中h为普郎克常数，其值等于6.626×10-34e为电子电荷，等于1.602×10-19c故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。

7、名词解释：相干散射、非相干散射、荧光辐射、吸收限、俄歇效应答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。

⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。

⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。
