01X射线物理学基础

01X射线物理学基础

电磁波的种类：电磁波谱
波长
λ
名称
5×10-3 ～0.1
0.1～10
10～200
200～400
γ 射线
x射线
远紫外光
近紫外光 1.0×109 1.0×1012 ～
波长
λ
名称
400～750
750～ 1.0×106
1.0×106 1.0×109
～
可见光
红外光
微波
无线电波
X射线的物理学基础
射 线
10-2 nm 10 nm
X射线的物理学基础
光电效应
定义：当激发二次特征辐射时，原入射X射 线光量子的能量被激发出来的电子吸收转 变为动能，使电子逸出原子之外，这种电 子称为光电子。 发生光电效应时，物质将大量吸收入射X射 线的能量，使原X射线强度明显减弱。在选 靶时应避免。
X射线的物理学基础
俄歇效应
定义：原子在入射X射线光子或电子的作用下失 掉K层电子，处于K激发态；当L层电子填充空位 时，剩余的能量不是释放，而是促使L层的另一个 电子跳到原子之外。
X射线的物理学基础
试验规律
增加X射线管压，相对强度增高，
λm和短波限λ0变小。
管压恒定，增加管流，相对强 度一致增高，但λ0和λm数值大 小不变。 各种波长的相对强度随靶元素 的原子序数增加而增加。
图 1-2
X射线的物理学基础
短波限λ0
连续X射线谱在短波方向有一个波长极限，称为
短波限λ0。它是由光子一次碰撞就耗尽能量所产
生的X射线。它只与管电压有关，不受其它因素 的影响。 根据量子力学观点：能量为 eV 的电子和阳极靶 碰撞时产生光子，从数值上看光子的能量应不大

X射线物理学基础

X射线物理学基础

3. X射线的产生--装置

（4） 窗口：X射线射出的通道。窗 口一般用对X射线穿透性好的轻金属 铍密封，以保持X射线的真空。一般X 射线管有四个窗口，分别从它们中射 出一对线状和一对点状X射线束。
3. X射线的产生--装置
（5）X射线管的基本电气电路与X射线的产生: X射 线管的基本电气电路见图。在阴极通电流，在灯丝 上产生大量的电子。在阴极和阳极之间加高电压。 使阴极产生的电子向阳极运动，并轰击阳极产生X 射线。
4. X射线谱—连续谱
自由电子被原子核吸引，产生加速度， 损失能量. 以连续X射线的方式发射.
钨靶连续x射线谱
连续谱的产生机理
按量子理论，当能量为eV的高速的电子 撞击靶中的原子时，电子失去自己的能量。其 中大部分转化为热能。一部分以光子（X射线） 的形式幅射出。每撞击一次就产生一个能量为 hv的光子。由于单位时间内到达靶表面的电子 数量很多。若管流为10mA，每秒到达阳极靶 的电子可达6.25×1016个。大多数电子还经过 多次碰撞。因此，各个电子的能量各不相同， 产生的X射线的波长也就不同。于是产生了一 个连续的X射线谱。
连续谱的特点
3）连续X射线的总强度与管电流i、管电 压V、阳极靶的原子序数Z存在如下关系：
I KiZV
2
式中，K为常数，此实验测得K=（1.1-1.5）*10-9
强度随管流、管压和靶材的原子序数的增 大而增大。当需要连续X射线时，采用重元素 的靶能得到较强的连续X射线。
4. X射线谱--特征谱
Hale Waihona Puke 相干散射特点A、与物质原子中束缚较紧的电子作用。 B、散射波随入射X射线的方向改变了，但频 率（波长）相同。 C、各散射波之间符合振动方向相同、频率 相同、位相差恒定的干涉条件，可产生干涉 作用。

放射诊断学第一章绪论——第一节X线检查的基本原理和方法

放射诊断学第一章绪论——第一节X线检查的基本原理和方法

第⼀章　绪论 临床放射学（Clinical Radiology）含X线诊断学及放射治疗学。

X线诊断学（Diagnostic Roentgenology）是应⽤X线特性，通过⼈体后在透视荧光屏或照⽚上显⽰正常和异常的影像，结合基础医学和临床医学的知识，加以分析、归纳，作出诊断的⼀种科学。

它不仅⽤以诊断疾病，还可以观察临床的治疗效果，亦可以⽤于预防医学，如体检、防痨、肿瘤、职业病和地⽅病等的普查防治。

X线诊断学是本门课程的主要内容。

放射治疗学（Radiotherapeutics）包括X射线、60钴及电⼦加速器等治疗机，应⽤其物理特性对⾝体各部位的肿瘤进⾏治疗的⼀种科学，将在本讲义第⼋章进⾏简要介绍。

近⼗年来由于电⼦科学进展，显像⼿段多样化，临床放射学的诊断部分得到许多扩充，影像诊断不只限于X线诊断，还包括超声，γ闪烁摄影、CT、MRI等，综合称为影像诊断（Imagediagnosis），亦称医学影像学（Medical imagiology）。

第⼀节　X线检查的基本原理和⽅法 ⼀、X线的特性 X线是⼀种波长很短的电磁波，是⼀种光⼦，诊断上使⽤的X线波长为0.08－0.31埃（埃A=10-8cm），X线有下列持性（主要应⽤于医学⽅⾯）： （⼀）穿透性 X线能穿透⼀般可见光所不能透过的物质，包括⼈体在内。

其穿透能⼒的强X线的波长以及被穿透物质的密度与厚度有关。

X线波长愈短，穿透⼒就愈⼤；特质密度愈低，厚度愈薄，则X线愈易穿透。

在实际⼯作中，常以通过球管的电压伏值（Kilovolt，KV）的⼤⼩代表X线的穿透性（即X线的质），⽽以单位时间内通过X线的电流（milliampere，mA）与时间的乘积代表X线的量。

（⼆）荧光作⽤ X线波长很短，⾁眼看不见，但照射在某些化合物（如钨酸钙，硫氧化钆等）被其吸收后，就可发⽣波长较长且⾁眼可见的荧光，荧光的强弱和所接受的X线量多少成正⽐，与被穿透物体的密度及厚度成反⽐。

第1章 X射线物理学基础

第1章 X射线物理学基础

1、特点
1）强度随波长而连续变化，每条曲线都对应有一个最短的波长 （短波限λ0）和一个强度的最大值。最大值一般在1.5λ0地方。
2）λ0与管流和靶的材料无关，只与管压有关，二者之间的关系： λ0=1.24/V(nm) 随着管压的增大，λ0向短波方向移动。
3）连续X射线的强度不仅与管压有 关，还与管流和靶材有关。
X射线的产生常用的方式: X射线管和同步幅射X射线源
常用X射线管的结构：
第一章 X射线物理学基础
三、X射线的产生与X射线管
1 常用的靶材：Cr, Fe, Co, Ni, Cu, Mo, Ag 2 冷却系统：当电子束轰击阳极靶时， 其中只有1%能量转换为X射线，其余的 99%均转变为热能。因此， 阳极的底 座一般用铜制作。使用时通循环水进 行冷却。以防止阳极过热的熔化。 3 窗口：X射线射出的通道。窗口一般用 对X射线穿透性好的轻金属铍密封，以 保持X射线的真空。一般X射线管有四 个窗口，分别从它们中射出一对线状 和一对点状X射线束。
λKα= 2/3λKα1+1/3λKα2
λ Kα = 2/3λ Kα 1+1/3λ Kα 2
第一章 X射线物理学基础
四、X射线谱
说明： 1) 激发电压对不同的阳极靶是不同的，它由阳极靶的原子序数Z所决定。 2) 阳极靶不同产生的特征X射线的波长不同。 3）工作电压一般是激发电压的3-5倍。因为当工作电压激发电压的3-5倍时， I特/I连最大。 4）实验中最常用的特征X射线是Kα。最常用的靶材是Cu和Fe。 5） λKα= 2/3λKα1+1/3λKα2,有时需要注意区分Kα1和Kα2。
第一章 X射线物理学基础
二、X 射线的本质
2、X射线粒子性：

第一章+X射线物理基础

第一章+X射线物理基础
临界条件：
eK U E K W K hK
精选2021版课件X射线物理学基础
130
适宜工 作电压
阳极靶材的原子序数越大，同一辐射的激发电压越高！
精选2021版课件X射线物理学基5:1
• K系特征X射线一般由Kα、Kβ二谱线构成。 • Kα辐射是由L→K层电子跃迁产生， Kβ辐射是由M→K层
1901年，伦琴获诺贝尔物理学奖。 之后建立了“X射线透射学”，最早应用于医学，后应用于工业无损探伤。
精选2021版课件X射线物理学基础
12
• ②1912年，德国物理学家“劳 埃”发现了X射线在晶体中的 衍射现象。
• （1）X射线是波长极短的电磁波， 与晶体中原子间距离同数量级；
• （2）晶体由原子（或原子团）在三 维空间周期性重复排列而成。
精选2021版课件X射线物理学基础
129
② 激发电压
• 激发电压—激发靶材辐射出某特征X射线所需的管 电压的临界值，称为该靶面物质的该系激发电压。 按被激发系列标以UK、UL、 UM …等 。
• UK＞UL＞UM…；
解释：以K系辐射为例： 欲击出靶材原子内层电子，比如 K层电子，必须满足：
eU W KE K
精选2021版课件X射线物理学基础
19
2、X射线的波粒二象性
• 波动性的表现：以一定的频率和波长在空间传播， 例如以晶体作衍射光栅时观察到的X射线的衍射现 象；
• 描述波动性的物理量：频率ν、波长λ
• 粒子性的表现：以光子形式辐射和吸收时具有一 定的质量、能量和动量，如光电效应等。
• 描述粒子性的物理量：能量E、动量P
精选2021版课件X射线物理学基础
113
二、 X射线管
• 1、封闭电子式X射线管的结构

第一章X射线物理学基础

第一章X射线物理学基础

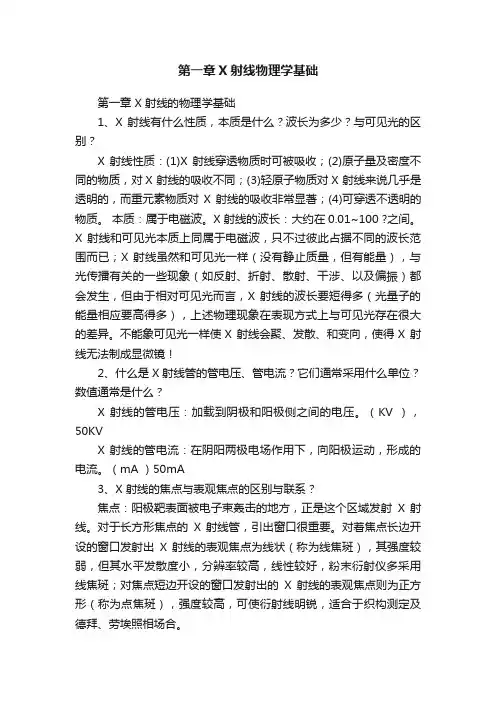

第一章X射线物理学基础第一章 X 射线的物理学基础1、X 射线有什么性质，本质是什么？波长为多少？与可见光的区别？X 射线性质：(1)X 射线穿透物质时可被吸收；(2)原子量及密度不同的物质，对X 射线的吸收不同；(3)轻原子物质对X 射线来说几乎是透明的，而重元素物质对X 射线的吸收非常显著；(4)可穿透不透明的物质。

本质：属于电磁波。

X 射线的波长：大约在0.01~100 ?之间。

X 射线和可见光本质上同属于电磁波，只不过彼此占据不同的波长范围而已；X 射线虽然和可见光一样（没有静止质量，但有能量），与光传播有关的一些现象（如反射、折射、散射、干涉、以及偏振）都会发生，但由于相对可见光而言，X 射线的波长要短得多（光量子的能量相应要高得多），上述物理现象在表现方式上与可见光存在很大的差异。

不能象可见光一样使X 射线会聚、发散、和变向，使得X 射线无法制成显微镜！2、什么是X 射线管的管电压、管电流？它们通常采用什么单位？数值通常是什么？X 射线的管电压：加载到阴极和阳极侧之间的电压。

（KV ），50KVX 射线的管电流：在阴阳两极电场作用下，向阳极运动，形成的电流。

（mA ）50mA3、X 射线的焦点与表观焦点的区别与联系？焦点：阳极靶表面被电子束轰击的地方，正是这个区域发射X 射线。

对于长方形焦点的X 射线管，引出窗口很重要。

对着焦点长边开设的窗口发射出X 射线的表观焦点为线状（称为线焦斑），其强度较弱，但其水平发散度小，分辨率较高，线性较好，粉末衍射仪多采用线焦斑；对焦点短边开设的窗口发射出的X 射线的表观焦点则为正方形（称为点焦斑），强度较高，可使衍射线明锐，适合于织构测定及德拜、劳埃照相场合。

4、X 射线有几种？产生不同X 射线的条件是什么？产生的机理是怎样的？晶体的X 射线衍射分析中采用的是哪种X 射线？硬X 射线：波长较短的硬X 射线能量较高，穿透性较强，适用于金属部件的无损探伤及金属物相分析。

[]第一章X射线物理学基础

[]第一章X射线物理学基础

电子能级间的能量差并不是均等分布的，愈靠 近原子核，相邻能级间能量差愈大，所以同一 靶材的Ｋ、Ｌ、Ｍ系谱线中，以 K 系谱线的波 长最短，而L系谱线的波长又短于M系；
K L M
此外，在同一线系各谱线间，如在 K 系谱线中， 必定有：
K K K
原子中同一壳层上的电子并不处于同一能量状态，而分 属于若干个亚能级。如 L 层中的 8 个电子分属于 LⅠ 、 LⅡ 、 LⅢ 三个亚能级； LⅠ 亚能级上的电子不能跃迁到 K 能级上 （选择定则），所以Kα 线是电子从LⅢ 到K（ Kα １ ） 、 LⅡ 到K（ Kα ２ ） 跃迁时辐射出来的Kα １ 和Kα ２两根 谱线组成， LⅢ层上的四个电子跃迁到K层的几率比LⅡ 层 的两个电子跃迁到K层的几率大一倍，所以组成Kα 线的两 根线的强度比为二比一。双线的波长相差很小，在结构 分析中常用的K系谱线中： 4 104 nm
第一部分：X射线衍射分析
1 X射线物理学基础
1-1 X射线的本质 1-2 X射线谱 1-3 X射线与物质的相互作用
1-4 X射线的防护
1-5 总结
1895年伦琴发现X射线以后很长一段 时间内，人们只认识到这种肉眼看不见 的、穿透能力很强的射线所呈现出来的 一些现象特征，诸如穿越磁场时不偏转； 能使底片感光，使荧光物质发光和使气 体电离；对生物细胞有杀害作用等。直 到发现了晶体的衍射现象和康普顿效应 以后，人们才逐步揭示X射线的真谛。
小结
连续X 射线是高速运动的电子运动受阻而减 速时，由于能量降低而产生的辐射，其波长 可以是任意值，它不需要击出靶材原子的内 层电子；
特征X 射线是在靶材原子的内层电子被击出 以后，外层电子向内层跃迁时产生的；对于 确定的元素其波长是特定的。

X射线物理学基础

X射线物理学基础

铬 Cr（24） 铁 Fe（26） 镍 Ni（28） 铜 Cu（29） 钼 Mo（42） 银 Ag（47）
229.09 193.73 165.91 154.18 71.07 56.09
滤色材料（原子序 数）
钒 V（23） 锰 Mn（25） 钴 Co（27） 镍 Ni（28） 锆 Zr（40） 钯 Pd（46）
常用于结构测定 λ=50~250 p m
=248×102 ~9960 e V
特征 X 射线
X
1.2 X射线的 光 管 示 意 图
1.3 X射线谱
1. 连续 X 射线
白
特
色
征
X
射 线
射 线
1
Cu 靶 产 生 的 X 射 线 谱
1234500
2
V (伏）
E = mv2 = eV
min = hc/E= hc/eV =
pm
2. 特征X射线
Cu（K1）：
154.056pm；
（K2）：
154.439pm；
平均（K）：
154.18pm
（K）：
139.222pm
在K系谱线中，一定满足以及K K K K K K
Ka线要比K线的强度大5倍左右，这是因为电子由
L→K层跃迁的几率比由M→K跃迁的几率大5倍左 右。同理, I K1 : I K 2 2 :1
围绕X射线发现、1901年 伦琴(英)
获诺贝尔物理奖
发展和应用而 1914年 劳埃(德)
获诺贝尔物理奖
进行科研工作 1915年 布拉格父子(英) 获诺贝尔物理奖
的科学家获诺 贝尔奖的就有 近卅人之多
1936年 德拜(英/荷) 1962年 奥森等3人 1964年 霍奇金(英/埃) 1985年 豪普特曼等2人

chapter 1-X射线物理学基础

chapter 1-X射线物理学基础

KLL俄歇电子
光电效应小结
光电子 被X射线击出壳层的电子即光电子,它带有 壳层的特征能量,所以可用来进行成分分析 (XPS)
俄歇电子 高能级的电子回跳,多余能量将同能级的另 一个电子送出去,这个被送出去的电子就是 俄歇电子带有壳层的特征能量(AES)
荧光辐射
高能级的电子回跳,多余能量以X射线形式 发出。这个二次X射线就是二次荧光，也称荧 光辐射。同样带有壳层的特征能量。 大量的荧光辐射会增加衍射花样的背底， 使图象不清晰。
1895年伦琴初次发现X射线时， 拍摄的他夫人手指的X射线照
• 1895-1897年伦琴搞 清楚了X射线的产生、 传播、穿透力等大部 分性质
• 1910年，伦琴因X射线的 发现而获得第一个诺贝尔 物理学奖。
• 1912年劳埃进行了晶
体的X射线衍射实验
•1910年第一张诺贝尔物理学奖授予W. K. 伦琴
②X射线具有粒子性
X射线是由大量以光速运动的粒子组成的不连 续粒子流。这些粒子称为光量子，并具有能量 E 和动量P。
E = hν =
hc
λ
hv P = h/λ = c
第二节 X射线的产生及X射线谱
一、X射线的产生： X射线是高速运动的粒子与某种物质相 撞击后猝然减速，且与该物质中的内层电 子相互作用而产生的。
俄歇效应激发二次特征辐射时原子中一个k层电子被激发出来后l层的一个电子将跃入k层填补空白剩下的能量将促使l层的另一个电子跳到原子之外既k层的一个空白被l层的两个空位所代替此过程称为俄歇效kll俄歇电子光电效应小结光电子被x射线击出壳层的电子即光电子它带有壳层的特征能量所以可用来进行成分分析xps俄歇电子高能级的电子回跳多余能量将同能级的另一个电子送出去这个被送出去的电子就是俄歇电子带有壳层的特征能量aes荧光辐射高能级的电子回跳多余能量以x射线形式发出

X射线的物理学基础

X射线的物理学基础

用数学式子表示波函数：
E
H
y t E 0 exp[ 2i( ) )] T 2 y t H 0 exp[ 2i( ) )] T 2
H
c 0
E
式中： y:所研究的位置离光源的距离； t:时间；λ:波长；T：周期； φ：初位相角；c：光速； ε0：真空介电常数
第一节 X射线的性质
X射线是波长为0.01～10nm范围的电磁波，它与可见光 红外线、宇宙射线等相类似。它在电磁波谱中的位置如图1-1
①波动性 X射线的性质 以一定的频率和 波长在空间传播
②粒子性
由大量的不连 续粒子流组成
X射线
图1-1 电磁波谱
①波动性
X射线沿着y方向传播时，同时具有电场强度E和磁场强 度H，这两个矢量总是以相同的周相，在两个相互垂直的平 面内作周期振动且于y方向相垂直。传播速度等于光速。
第二节 X射线的产生及X射线谱
2.1 X射线的产生 2.2 X射线谱
2.1 X射线封闭电子式X射线管
图1-3（b）封闭电子式X射线管结构示图
焦点的形状和尺寸是X射线管 的重要特性之一。 ①希望有较小的焦点，可 提高分辨率。
②希望有较强的X射线强 度，可缩短曝光时间。
h
p h
hc


式中：h为普朗克常数，6.625×10-34 JS c为光速，2.998×108 m/s λ为X射线的波长 ν为X射线的频率
X射线的强度用粒子性的观点描述：
单位时间内通过垂直于传播方向单位面积 光量子数与光量子能量的乘积。
波粒二象性是X射线的客观属性：
波动性反映在物质运动的连续性，在传播 过程中可发生干涉、衍射等现象。粒子性 特征突出表现在物质的相互作用和能量的 相互交换。

第1章 X射线的物理学基础

第1章 X射线的物理学基础

同步辐射光的特性
• 可精确预知：同步辐射光的光子通量、 角分布和能谱等均可精确计算，因此它 可以作为辐射计量———特别是真空紫 外到 X射线波段计量———的标准光源。 • 此外，同步辐射光还具有高度稳定性、 高通量、微束径、准相干等独特而优异 的性能。
• 已运行的SR装置 70~ 80多个 • 正在建设和计划中 ~ 20多个 • 关于世界各地同步辐射装置的状况详细信 息可以从下列两个网站得到： /SRWORLD/index.html • http: ///srsources.html • （SR装置的水平是国家经济实力的标志）
同步辐射光的特性
• 宽波段：同步辐射光的波长覆盖面大，具有从 远红外、可见光、紫外直到 X射线范围内的连 续光谱，并且能根据使用者的需要获得特定波 长的光。
• 高准直：同步辐射光的发射集中在以电子运动 方向为中心的一个很窄的圆锥内，张角非常小， 几乎是平行光束，堪与激光媲美。
• 高偏振：从偏转磁铁引出的同步辐射光在电子 轨道平面上是完全的线偏振光，此外，可以从 特殊设计的插入件得到任意偏振状态的光。
1.1.2 X射线的产生
• 大量实际所用X射线是由X射线管产生的， 不论是探伤用X光机还是照相法用的X光机 和X射线衍射仪， • 都包括：高压发生器（包括整流部分），控 制线路、X射线管及探测记录系统。其中， X射线管和探测记录系统是X射线仪特有的。 • 本节主要介绍X射线管，而探测系统将在后 面的章节里讨论。至于高压发生器和控制部 分属于一般电气装置，可查阅有关电工书籍。
• • • •
X射线的性质： 1）X射线能使照相底片感光； 2）X射线有很大的贯穿本领； 3）X射线能使某些物质的原子、分子电 离； • 4）X射线是不可见光，它能使某些物质 发出可见光的荧光； • 5）X射线本质上是一种电磁波，同此它 具有反射、折射、衍射、偏振等性质

第1章X射线物理学基础

第1章X射线物理学基础

式中： K——与靶材物质主量子数有关的常数； σ——屏蔽常数，与电子所在的壳层位置有关。
