项目4-2 平网印花机(2015.4)

平网印花操作规程平网印花是一种传统的纺织品印花技术，在图案色浆印花方面有着独特的优势。

为了确保印花效果和印花质量，以下是平网印花操作规程的一般要求。

一、装备准备1. 检查印花机的配件和附件是否完整，机器是否正常运转。

2. 准备好平网印花的材料，包括印花网、印花浆料、色浆、印花辅助材料等。

二、工艺准备1. 根据印花产品要求，确定印花设计图案，并将图案放置到相应的印花网上。

2. 清洗印花网，确保没有油污、色浆残留等。

3. 根据印花设计，调制相应的色浆和浆料，确保色彩鲜艳、印花效果达到要求。

4. 准备好印花辅助材料，如印花胶浆、印花印刷胶带等。

三、印花操作1. 将调好的色浆倒入印花机的色浆槽中，并调整好印花机的开关，保证色浆的均匀流动和印花的速度。

2. 将印花网固定在印花机上，确保网线的整齐和平整度。

3. 将印花材料（如布匹）放在印花机的工作台上，调整好布料的位置和平整度。

4. 启动印花机，将印花网盖在印花材料上，保持适当的压力。

5. 调整印花机的速度和温度，控制好印花材料的移动速度和色浆的干燥时间。

6. 在印花过程中，注意观察印花效果，及时调整印花机的参数，确保印花质量和效果达到要求。

7. 在印花完成后，及时清洗印花网和印花机的色浆槽等，防止色浆干固。

四、品质控制1. 对于印花产品，要进行严格的质量控制，确保图案的清晰度、色彩的饱满度和印花的牢固度等。

2. 进行抽样检验，检测印花产品的各项指标是否符合要求。

3. 针对不合格的产品进行追溯，找出原因，并及时进行改进和修正。

五、安全操作1. 操作人员应注意个人安全，佩戴好防护用具，如手套、口罩、护目镜等。

2. 确保印花机和周围环境的安全，合理使用电力和燃气，避免火灾和电击等事故。

六、设备维护1. 定期对印花机进行保养和维修，确保机器的正常运转和寿命。

2. 定期清洗和更换印花网，保持网线干净和通畅。

3. 对印花刀具和印花辅助材料进行检查和维护，确保其良好的使用状态。

平网印花与圆网印花筛网印花：在筛网上，按照印花图案封闭其非花纹部分的网孔，使印花色浆透过网孔沾印到织物上的一种印花方法。

筛网印花分平网印花和圆网印花两种。

平网印花筛网印花最初是手工刮印，在一定长度的平台上铺以毛毯再覆盖防水胶布使易于洗去沾污。

台板的纵向两沿各装有导轨，并有可调节的对花定位装置。

印花时，按定位距离放下网框进行刮印，彩色印花品是由多只网框根据花形及工艺特点，按一定顺序先后刮印重叠而成(见彩图)。

台板下装有蒸汽散热片或在台板上方装有红外线烘干设备，使织物在刮印后即能干燥，当多种色浆套印时，可保持花纹轮廓的光洁，防止渗化。

印花刮刀由橡胶制成，刮印时刮刀的角度、压力和刮浆次数按工艺要求而定。

这种印花方法的特点是花形大小、套色多少和织物种类限制较少，印花色泽浓艳，花纹精细，常用于高档纺织品。

手工刮印的劳动强度高并且需要熟练的操作技术，因而又出现了全自动机械刮印技术。

全自动平网印花机通常有两种型式，一种是网动型，织物粘贴在长台板表面，装有筛网的刮印行车在轨道上运行，自动完成筛框在布面上定位和升降动作，控制刮刀的刮印次数，保证印花的精确度。

另一种是布动型，将织物粘贴于无缝环形橡胶毯上，按印花网框尺寸作等距离间歇移动，并使布面上平排着的筛框同时下降或上升，进行刮印。

这种机器的生产效率较高,占地面积较小。

布动平网印花机一般可印8～20种颜色，花样大小可进行调节，灵活性较大。

但由于刮印后色浆都处于潮湿状态，对套印或叠印的印制效果有一定影响。

圆网印花是使用无接缝圆筒筛网进行印花的一种方法，始于20世纪的60年代，发展迅速，成为织物的新型印花方法。

圆网印花特点是利用圆网的连续转动进行印花，既保持了筛网印花的风格，又提高了印花生产效率。

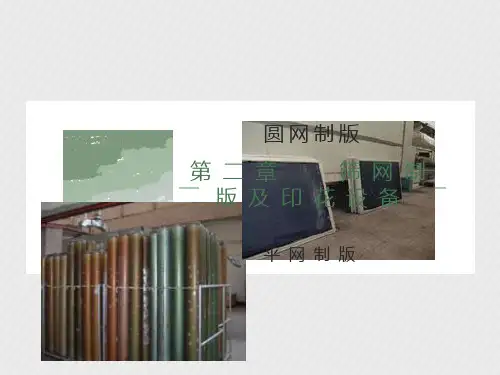

圆网印花的关键部件是无缝镍质圆网,简称镍网,常用电铸成型法制成，网眼呈六角形。

用于织物印花的镍网,一般为圆周640毫米,目数为60～185。

印制线条或精细花纹需用较高的目数，以保证轮廓的整齐和清晰。

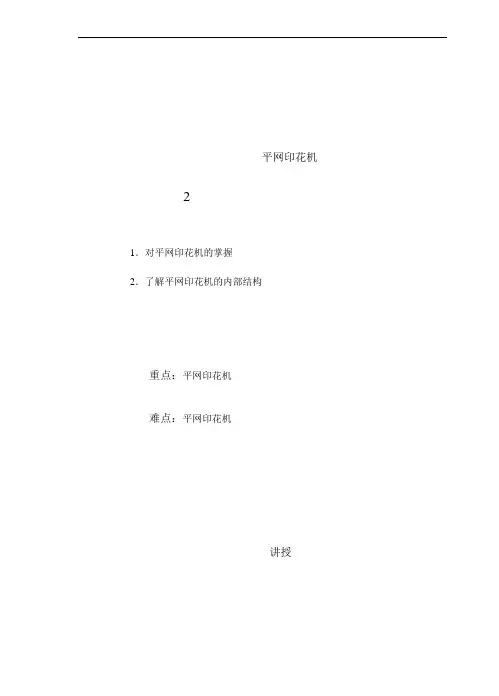

平网印花机21．对平网印花机的掌握2．了解平网印花机的内部结构重点：平网印花机难点：平网印花机讲授一、概述平网印花机和圆网印花机都属于筛网印花机。

二、平网印花的结构及作用平网印花机一般为联合机，由进布装置、印花烘燥及出布装置等组成三、开车准备、运转及停车四、维护保养。

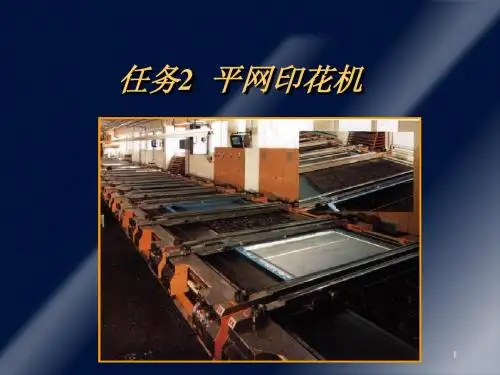

P165 2第1-2课时一、引入今天，我们将开始上新的设备课——平网印花机。

这里就介绍平网印花机。

望大家认真学习。

二、进入新课二、平网印花的结构及作用平网印花机一般为联合机，由进布装置、印花烘燥及出布装置等组成1、进布装置根据需要可采用卷装进布或折叠式进布。

2、印花部分由自动导布机构、自动升降筛框机构、自动刮印机构等部分组成。

(1)自动导布机构：由印花导带、导带传动及传动控制部分组成。

印花导带是一条无接缝的环形橡胶导带，由多层帆布涂橡胶制成。

导带的传动有两种方式：一种是导带间歇传动，印花联合机间歇出布；另一种是导带在印花区间间歇传动，在非印花区连续传动。

(2)升降筛网框机构筛网框架自动升降采用凸轮机构及偏心连杆机构。

当织物和导带暂停时，制成花版的筛网框架自动下降，压在布面上进行刮印，而刮完毕时，又升起脱离布面，使织物和导带运行。

(3)刮印机构导带停止运行后，筛网框架下降到规定位置而停止运动时，刮刀或刮浆辊下压筛网进行刮浆，使色浆透过网版花纹部分的网孔，刮印到织物上。

组成：刮刀或刮浆辊、传动及控制部分、给浆部分(4)对花装置按照平网的花回长度精确控制橡胶导带的运行距离和静止状态来完成的。

常用的有对花装置：●光电对花装置●液压变速机械传动对花油缸定位液压传动对花(5)上浆及导带清洗装置为了在印花时不使织物产生皱纹及位移，在导带的前下方装有上胶装置，它能在导带上刮上一层薄薄的贴布浆，使织物平整地粘贴于导带上。

当织物离开导带后，由装在导带下方的清洗装置洗除导带上的贴布浆、残余色浆及绒毛，并用橡皮刮刀将导带上的水刮干，再进行下次的上浆、贴布、清洗。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2585754Y[45]授权公告日2003年11月12日[21]ZL 专利号02259041.2[21]申请号02259041.2[22]申请日2002.12.10[73]专利权人西安德高印染自动化工程有限公司地址710043陕西省西安市火炬路3号楼[72]设计人楚建安 赵光铎 朱争锋 [51]Int.CI 7B41F 15/42权利要求书 1 页 说明书 2 页 附图 2 页[54]实用新型名称平网印花机刮刀往复运动装置[57]摘要平网印花机刮刀往复运动装置，属纺织印染设备技术领域。

其目的是满足纺织印染厂对平网印花机刮刀运动平稳可靠，阻力小，噪音低的要求。

本实用新型的小车架上装有8个外包耐磨弹性层、带金属挡边，内装轴承的滚轮。

导轨为两根分别有上下平行面且带限位挡边的双导轨形式。

空载运动时，上边的4个滚轮与导轨接触承力并滚动。

有上顶负荷运动时，下边的4个滚轮与导轨接触承力并滚动。

02259041.2权 利 要 求 书第1/1页1.一种用于纺织印染业的平网印花机刮刀往复运动装置。

主要由小车架、滚轮、导轨等构成。

其特征是小车架(1)通过滚轮(2)卡在导轨(3)上，在双向牵引力作用下带动刮刀作往复运动。

2.根据权利要求1所述的平网印花机刮刀往复运动装置。

其特征是导轨设计成两根分别有上下平行面，轨面可以是不带挡边的平面，或带限位挡边的形式。

3.根据权利要求1所述的平网印花机刮刀往复运动装置。

滚轮内装轴承，外壳有带挡边和不带挡边两种形式，以便与导轨配合。

滚轮可外包弹性层，以降低噪声。

4.根据权利要求1所述的平网印花机刮刀往复运动装置。

其特征是小车架上下各装有4个滚轮，卡在双导轨上实现往复运动。

02259041.2说 明 书第1/2页平网印花机刮刀往复运动装置本实用新型涉及纺织印染业的平网印花设备技术领域。

刮刀式印花机是一种使用非常普遍的平网印花设备。

公司主营产品为平网导带印花机，布匹印花机、裁片印花机、毛巾浴巾印花机、服装印花机、皮革印花机、塑胶花印花机、节能型隧道烘干机、布料印花机、仿真树印花机、全自动平网印花机、节能型热风循环烘干机、尿垫印花机、茶巾餐巾印花机、童装套服印花机，也可以根据企业特殊需求定制印花设备，幅宽、花回、有效印花面积、印版机头颜色，都可按客户实际需要定制。

平网印花机是纺织印染行业重要生产设备。

适用于毛巾类（含浴巾、枕巾、沙滩巾、毛巾挂毯、毛巾被等）、服装类（内衣、内裤、毛衣、童装、女装、睡衣、睡袍、男装、T恤衣片、围巾等平织或针织品之天然或合成纤维或涤纶纺织品）、地毯类等制造企业。

我厂生产的平网印花机主要特点如下：1、人性化设计理念。

强大的实体设计团队，能够随时捕捉市场信息对已有产品进行修改完善；能够根据客户要求设计出客户满意的机型。

2、人机界面操作简便。

机器所有功能采用电脑PLC自动控制，印花工艺流程、操作功能可一览无遗，能够快速上手，易于培训沟通。

3、结构合理节能降耗。

设备在正常运行时，完全采用坡道和杠杆原理的机械结构，完成版框升降动作。

区别于完全用气缸升降的机型，噪音低，无须配置大功率空气压缩机，节电50%左右；同时节省不必要的前期投资。

而且不因气压稳定问题，造成设备扭曲变形寿命缩短。

更易维修，维修成本更低。

4、灵活实用的排版设置。

在部分印花机机型中，用户可在印花导带长度允许的情况下，调整印花产品的步进长度。

以实现一机多用，最大限度满足各类印花产品的需要。

5、智能保护功能。

采用智能控制，能使设备在正常运行中，不会因为操作人员的误操作或电压不稳、机械故障等导致设备出现关键部件的损毁。

6、印花速度调整便捷。

可根据印花质量要求，手动调节自动刮印、自动反刷、刮刀压力角度等达到最佳效果。

并且控制系统可根据实际印花速度完成内部运算，纠正不合理的延时动作，自动提示用户的提速幅度。

7、换版换色方便高效。

在能够保证印花质量前提下，刮刀印花机刮刀架整体可轻松拆装；大大提升换版换色效率。
