盖梁侧模板受力计算书

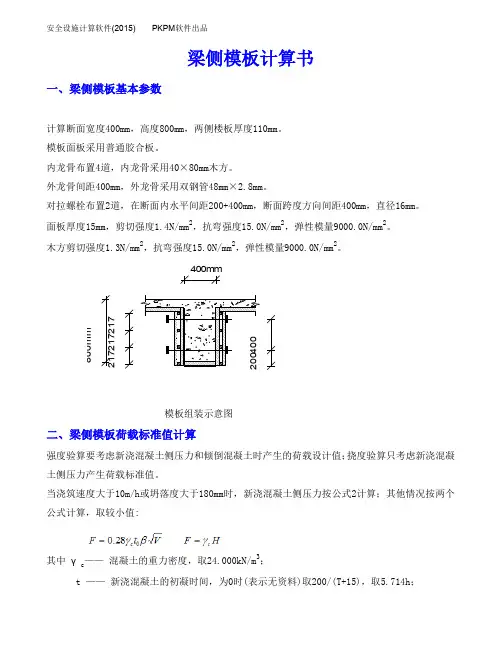

梁侧模板计算书一、梁侧模板基本参数计算断面宽度400mm ，高度800mm ，两侧楼板厚度110mm 。

模板面板采用普通胶合板。

内龙骨布置4道，内龙骨采用40×80mm 木方。

外龙骨间距400mm ，外龙骨采用双钢管48mm ×2.8mm 。

对拉螺栓布置2道，在断面内水平间距200+400mm ，断面跨度方向间距400mm ，直径16mm 。

面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。

木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。

模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

当浇筑速度大于10m/h 或坍落度大于180mm 时，新浇混凝土侧压力按公式2计算；其他情况按两个公式计算，取较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ；217217217800m mT —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m ； β—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=27.000kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×27.000=24.300kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×6.000=5.400kN/m 2。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

广明高速公路SG4标盖梁支架计算书中交四航局一公司广明高速公路SG4标项目经理部二零零七年二月目录一、工程概况 (3)二、荷载计算 (3)1、盖梁的自重： (3)2、施工人员和施工材料、机具行走运输或堆放荷载标准值： (3)3、振捣混凝土时产生的荷载： (4)4、新浇筑砼对模板侧面的压力： (4)5、倾倒砼时冲击产生的水平荷载： (4)三、底模的计算： (4)1、面板计算（以1m为单位）： (4)（1）、强度计算 (4)（2）、跨中挠度验算 (5)2、木枋计算 (6)（1）、强度计算： (6)（2）、跨中挠度验算： (6)3、槽钢计算 (7)（1）、抗弯强度计算： (7)（2）、抗剪强度计算： (8)（3）、跨中挠度验算： (8)四、侧模计算 (8)1、面板计算 (8)（1）、强度计算 (9)（2）、挠度计算 (9)2、竖向6×60肋板的计算 (9)（1）、强度计算 (10)（2）、挠度计算 (10)3、横向∠80×8槽钢的计算 (10)（1）、强度计算 (11)（2）、挠度计算 (11)4、竖向[140a槽钢的计算 (11)（1）、强度计算 (12)（2）、挠度计算 (12)5、拉杆计算 (12)五、贝雷片计算： (13)1、标准盖梁....................................................................................... 错误!未定义书签。

2、15#墩右幅盖梁右侧悬臂4.2米........................................................ 错误!未定义书签。

3、贝雷片的强度验算 (14)4、贝雷片的挠度验算 (15)（1）、验算最大跨度的跨中挠度： (15)（2）、验算最大悬臂长度悬臂端的挠度： (16)5、贝雷插销计算： (16)6、下弦杆局部承载力验算：................................................................. 错误!未定义书签。

盖梁结构受力计算书项目:盖梁支架系统受力计算计算内容:一、对截面尺寸1.8m*1.8m盖梁的支架验算1、纵向贝雷片基本计算参数：盖梁砼重量g1：47.2m3x2.5t/m3=118t 侧模板重g2:5t 施工荷载(1KN/m2)g3=1*15.4*1.8/9.8=2.83t 振动冲击系数r取1.3qC A E B DL 1=3.3m L2=8.8m L1=3.3mL=15.4m纵向贝雷片受力总重G=（g1+g2+g3)*r=(118+5+2.83)*1.3=163.58t均布荷载q=(G/2)/L=(163.58t/2)/15.4m=5.3t/mME=q*(L1+L2/2)2/2-q*L/2*L2/2=5.3t/m*(3.3m+8.8m/2)2/2-5.3t/ m*15.4m/2*8.8m/2=-22.44t.mMA=MB=qL12/2=5.3t*3.32m2/2=28.86t.m因为MA=MB>ME，所以弯距最大处在A和B处，Mmax=28.86t.m=282.8KN.m贝雷片：Mmax=788KN.m, Qmax=245KN；单侧选用单排贝雷片(共两排)Mmax=788*2>288.6 KN.m满足要求验算剪应力тQE=ql/2=5.3*8.8/2=23.32t*9.8=228.54KNQA=QB=ql/2=5.3*15.4/2*9.8=399.94KN贝雷片容许剪力Q=245*2=490KN>399.94 满足要求挠度计算fmax=5ql4/384EI=5*5.3*8.84/384*250500*2.1*105=11.5mm[f]=L2/400=8800/400=22mm >fmax=11.5mm 挠度满足要求2、计算抱箍①荷载计算支座反力为QA=QB=399.94KN抱箍所需要产生的摩擦力为:399.94*2=798.88KN②螺栓数目的计算抱箍体所需承受的竖向压力N′=798.88KN,由M24高强螺栓抗剪力产生.M24螺栓允许承载力:[N L]=Pµn/KP┈┈高强螺栓预拉力，取225KNµ┈┈摩擦系数，取0.3n┈┈传力接触面数目，取1K┈┈安全系数，取1.7[N L]=225*0.3*1/1.7=39.7KN螺栓数目m的计算m= N′/[N L]=798.88/39.7=20.1≤24个(本项目采用的抱箍螺栓数为24个) 满足要求每条螺栓的抗剪力: P’= N′/24=798.88/24=33.28≤[N L]=39.7KN 满足要求③螺栓轴向受拉计算抱箍产生的压力:P b= N′/µ=798.88KN/0.3=2662.9KN抱箍由24条M24螺栓收紧,每条螺栓拉力:N1= P b/24=2662.9KN/24=110.95KN<[S]=225KNб=N″/A=N1(1-0.4m1/m)/AN″┈┈轴心力m1┈┈抱箍上所有的螺栓数目,本项目为24个m┈┈计算截面上的螺栓数目A┈┈螺栓面积,4.52cm2б=2662.9(1-0.4*24/20)/(24*4.52*10-4)=127.6Mpa<[б]=140Mpa 故螺栓满足强度要求④螺栓需要的力矩M由螺帽产生的反力矩M1=µ1* N1*l1µ1┈┈钢与钢的摩擦系数,取0.15l1┈┈螺帽中心到边角点的距离,0.012mM1=0.15*0.012*110.95=0.1997KN.mM2为螺栓爬升角产生的反力矩θ=10˚M2=µ1* N1*Cos10˚* l1+ N1*Sin10˚* l1=0.15*110.95* Cos10˚*0.012+110.95* Sin10˚*0.012=0.428 KN.m M= M1+ M2=0.1997+0.428=0.625 KN.m要求螺栓扭紧力矩M≥0.625 KN.m⑤抱箍体的应力计算抱箍壁由受拉产生的拉应力P=10* N1=1110KN抱箍壁采用δ12mm钢板,高度为80cm纵向截面积S=0.012*0.80=0.0096m2б=P/S=1110/0.0096=115.63Mpa< [б]=140 Mpa 满足要求抱箍体剪力计算τ=1/2* P b/(2*S)=0.5*2662.9/(2*0.0096)=69.35Mpa< [τ]=85 Mpa 满足要求3、横向小槽钢计算基本计算参数：采用10号槽钢和枋木10cm*10cm间隔着铺设，间距为15cm；只计算墩柱与墩柱之间长度8.8m-1.6=7.2m，该段砼重量按71.28t计横向槽钢(枋木10cm*10cm)布置道数=7.2m/0.15+1=49道每道槽钢(枋木10cm*10cm)受力=71.28t/49=1.45t每道槽钢(枋木10cm*10cm)受力按均布荷载考虑，q=1.45t/1.8m=0.81t/m每道槽钢(枋木10cm*10cm)跨中最大弯距=0.81*1.8^2/8=0.328t.m=3.82KN.m10号槽钢的截面抵抗矩W=39.4cm3W=3.82/(145*103)*106=26.34cm3满足要求QMAX=ql/2=0.81*1.8/2=0.729tτmax= Q Sx /Ixδ=0.648*9.8*103*23.5/(48*198.3*10-6)=17.63Mpa<85Mpa满足要求4、采用插销施工的，对插销棒的计算钢棒承受剪力为：118.355/4*9.8=289.97KN选A3钢Φ12cm的钢棒，Q=0.062*∏*85=960.84KN>289.97KN 满足要求二、对截面尺寸1.8m*1.8m盖梁（11#-13#墩）的支架验算1、纵向贝雷片基本计算参数：盖梁砼重量g1：58.7m3x2.5t/m3=146.8t 侧模板重g2:2t 施工荷载(1KN/m2)g3=1*19.9*1.6/9.8=3.2t 振动冲击系数r取1.3qC A E F B DL 2=6.4m L2=6.4m L1=3.51mL=3.51m1L=19.9m纵向贝雷片受力总重G=（g1+g2+g3)*r=(146.8+2+3.2)*1.3=221t均布荷载q=(G/2)/L=(221t/2)/19.9m=5.55t/mME=MF=q*(L1+L2/2)2*/2-q*L/2*L2/2=5.55t/m*(3.51m+6.4m/2)2/ 2-5.55t/m*19.9m/2*6.4m/2=17.264t.mMA=MB=qL12/2=5.55t/m*3.512m2/2=68.38t.m因为MA=MB>ME，所以弯距最大处在跨中，Mmax=68.38t.m=670.12KN.m贝雷片：Mmax=788KN.m, Qmax=245KN；单侧选用双排贝雷片(共四排)Mmax=788*2>670.12KN.m满足要求验算剪应力тQE=ql/2=5.55*6.4/2=17.6t*9.8=174.05KNQA=QB=QC=ql/3=5.55*19.9/3*9.8=360.79KN[б]=85Mpa,容许剪力为Q=108.29KN贝雷片容许剪力Q=245*2=490KN>360.79 满足要求2、采用插销施工，对插销棒的计算贝雷片总重G2=0.27*24=6.48t支反力F=（G+G2）/4=（221+6.48）/4=56.87t钢棒承受剪力为：Q =56.87*9.8=557.33KN选A3钢Φ12cm的钢棒，Q=0.062*∏*85=960.84KN>557.33KN 满足要求。

盖梁模板支撑受力计算书某大桥墩柱盖梁模板支撑受力计算，取左4#墩进行受力计算。

一、荷载计算1、盖梁荷载：系梁钢筋砼自重：G=61m3×25KN/m3=1525KN墩柱顶面部分的混凝土由墩柱承载，故不计算G´=1525-3.14×1²×（1.9×2.1）×25＝1227偏安全考虑，以全部重量作用于底板上计算单位面积压力：F1=G´÷S=1227KN÷（2.1m×16.05m）=38.23KN/m22、施工荷载：取F2=1.5KN/m23、振捣混凝土产生荷载：取F3=2.0KN/m24、3mm厚钢模板：取F5=0.5KN/m25、方木：取F6=7.5KN/m36、45b号工字钢：取F7=0.87KN/m二、底模强度计算底模采用组合钢模板，面板厚t=3mm，肋板高h=50mm，厚b=4mm，面板及肋板总高H=53mm，验算模板强度采用宽B=300mm平面钢模板。

1、钢模板力学性能（1）弹性模量E=2.1×105MPa。

（2）截面惯性矩：I=［by23+By13-(B-b)(y1-t)3］/3 （公式1）其中：y1=［bH2+(B-b)t2］/［2(Bt+bh)］=［4×532+(300-4)×32］/［2(300×3+4×55)］=6.205mm y2=H-y1=53-6.205=46.795mm将y1=6.205mm，y2=46.795mm代入公式1得：I=［4×46.7953+300×6.2053-(300-4)(6.205-3)3］/3=15.73cm4（3）截面抵抗矩：W=I/y2=15.73/4.6795=3.36cm3（4）截面积：A=Bt+bh=300×3+4×50=11cm22、钢模板受力计算（1）底模板均布荷载：F= F1+F2+F3=38.23+2+1.5=41.73KN/m2q=F×B=41.73×0.3=12.51KN/m（2）跨中最大弯矩：M=qL2/8=12.51×0.32/8=0.14KN·m（3）弯拉应力：σ=M/W=0.14×103/3.36×10-6=41.7MPa＜［σ］=140MPa 钢模板弯拉应力满足要求。

计算书一、钢管柱抱箍施工方法1、工程概况盖梁宽为3.32m，中间1.42m宽混凝土结构最高为3.9m，下部混凝土结构最高为2.1m。

双层H700型钢间距为1.9m，30工字钢间距为0.6m,长度为7.5m 标准段H700型钢中间钢管柱跨度为10m，两侧跨度为6m，外侧悬臂3.3m（有2m为工作面）2、施工荷载中间1.42m混凝土均布荷载为3.9*2.6=10.14t/m两侧各0.95m范围混凝土均布荷载为2.1*2.6=5.46t/m施工人员，机具、材料荷载：=2.5kN/m2P1砼冲击及振捣砼时产生的荷载：P=2.5kN/m22模板自重荷载：=1.5kN/m2P43、30工字钢计算：中间1.42m 101.4+2.5+2.5+1.5=107.6kN/m2*0.6=64.56kN/m两侧0.95m 54.6+2.5+2.5+1.5=61.1kN/m2*0.6=36.66kN/m结果最大应力为40.5MPa<210MPa,符合要求。

最大变形为0.3mm<3320/400=8.3mm支点反力为80.351KN.80.351+1.2=81.551KN4、H700型钢计算：最大应力为160.2 MPa<210MPa,符合要求。

最大变形为19mm<10000/400=25mm，符合要求。

抱箍处支点反力为846.163KN，钢管柱支点反力为1125.719KN。

5、钢管柱计算钢管柱最大应力为84.952 MPa<210MPa,符合要求。

最大变形为4mm钢管柱基础计算：1125.719/(3.14*0.3*0.3)=3983.4KPa=4MPa<20MPa(混凝土强度)，符合要求。

6、抱箍计算抱箍受竖向力为846.2KN，即该值为抱箍需产生的摩擦力，螺栓数目计算：M24螺栓的允许承载力：[NL]=Pμn/K式中P为高强螺栓的预拉力，取225kNμ摩擦系数取0.3传力接触数目取1.6*1.6*0.5=1.28K为安全系数取1.7[NL]=50.82KN螺栓数目m=846.2/50.82=16.6≈17,实际布置螺栓为24个。

盖梁模板计算说明一、工程概况******期工程匝道桥盖梁模板截面为1500*5500mm、1500*5000mm、1500*7000mm、1500*6500mm共计4中类型，盖梁模板侧模共计加工2套，其中一套满足1500*5000mm盖梁使用，另一套即可满足1500*7000mm使用也可满足1500*5000mm使用，本方案为该工程盖梁模板侧模的设计，端模及底模采用木质模板。

模板设计的方针为：质量满足清水混凝土施工工艺要求；现场施工简便，工效高；制作工艺可行；经济适用。

二、设计依据本方案以甲方提供的图纸资料和技术交底为依据，进行盖梁方案设计。

混凝土浇筑侧压力按F＝70kN/m2设计。

施工时，应按规范要求分层、均布浇筑，严禁集中浇筑，且浇筑速度不应大于2m/h。

方案依据以下现行国家行业标准、规范进行设计：GB 50017－2003 《钢结构设计规范》GB 50204－2002 《混凝土结构工程施工质量验收规范》DBJ01-12-2004 《桥梁工程施工质量检验标准》；JGJ 74－2003 《建筑工程大模板技术规程》JGJ 81－2002 《建筑钢结构焊接规程》。

三、设计概述1、模板结构形式盖梁模板侧模面板采用6mm钢板，边框采用100*12钢板，背楞采用[20#*75槽钢，整体焊接成型。

3、模板拉接与稳固盖梁模板侧模间采用螺栓连接固定，模板水平方向设置的拉杆间距不大于1000mm。

拉杆采用Ф25精轧螺纹双母紧固，连接螺栓为M20*50mm。

四、质量标准模板加工质量标准如下：单位：mm五、加工安装质量保证措施1、严格执行原材料进场检验制度，原材料是影响结构刚度、强度指标的重要因素，采购中坚持优中选优的原则，首选国营大厂，以质量为基础，并进行严格的检验。

确保模板使用的安全指标。

2、模板的加工成型是保证结构平整度的重要环节，为使零部件加工精度的准确，全部利用专用设备进行裁剪卷圆、和定位冲孔加工。

在平台上定好胎具，对横、竖肋等上道工序检验合格后进行组焊成型。

梁侧模板计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝梁名称KL 混凝土梁截面尺寸(mmxmm) 300×600梁板结构情况见下图楼板厚度(mm) 200二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×1.6]＝min[29.87，38.4]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q2k，1.35G4k+1.4×0.7Q2k]＝0.9max[1.2×29.87+1.4×4，1.35×29.87+1.4×0.7×4]＝0.9max[41.44，44.24]＝0.9×44.24＝39.82kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、支撑体系设计设计简图如下：模板设计剖面图四、面板验算面板类型覆面木胶合板 面板厚度(mm)15 面板抗弯强度设计值[f](N/mm 2)15面板弹性模量E(N/mm 2)10000梁截面宽度取单位长度，b ＝1000mm 。

W ＝bh 2/6=1000×152/6＝37500mm 3，I ＝bh 3/12=1000×153/12＝281250mm 4。

面板计算简图如下：1、抗弯验算q1＝bS承＝1×39.82＝39.82kN/mq1静＝0.9×1.35×G4k×b＝0.9×1.35×29.87×1＝36.29kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×4×1＝3.53kN/mM max＝0.1q1静L2+0.117q1活L2=0.1×36.29×0.132+0.117×3.53×0.132＝0.07kN·m σ＝M max/W＝0.07×106/37500＝1.92N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝bS正＝1×29.87＝29.87kN/mνmax＝0.677qL4/(100EI)=0.677×29.87×133.334/(100×10000×281250)＝0.02mm≤133.33/400=0.33mm满足要求！3、最大支座反力计算承载能力极限状态R max＝1.1×q1静×l左+1.2×q1活×l左＝1.1×36.29×0.13+1.2×3.53×0.13＝5.89kN正常使用极限状态R'max＝1.1×l左×q＝1.1×0.13×29.87＝4.38kN五、小梁验算计算简图如下：跨中段计算简图悬挑段计算简图1、抗弯验算q＝5.89kN/mM max＝max[0.1×q×l2,0.5×q×l12]=max[0.1×5.89×0.92，0.5×5.89×0.152]=0.48kN·m σ＝M max/W＝0.48×106/40830＝11.68N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V max＝max[0.6×q×l,q×l1]=max[0.6×5.89×0.9，5.89×0.15]=3.18kNτmax＝3V max/(2bh0)=3×3.18×1000/(2×50×70)＝1.36N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算q＝4.38kN/mν1max ＝0.677qL 4/(100EI)=0.677×4.38×9004/(100×9350×1429200)＝1.46mm≤900/400=2.25mmν2max ＝qL 4/(8EI)=4.38×1504/(8×9350×1429200)=0.02mm≤150/400=0.38mm 满足要求！4、最大支座反力计算 承载能力极限状态R max ＝max[1.1×5.89×0.9，0.4×5.89×0.9+5.89×0.15]＝5.83kN 正常使用极限状态R'max ＝max[1.1×4.38×0.9，0.4×4.38×0.9+4.38×0.15]＝4.34kN六、主梁验算对拉螺栓水平向间距(mm) 900 主梁最大悬挑长度(mm) 150 主梁类型 钢管 主梁材料规格(mm) Ф48×3 主梁合并根数2 主梁弹性模量E(N/mm 2) 206000 主梁抗弯强度设计值[f](N/mm 2) 205 主梁抗剪强度设计值[τ](N/mm 2) 120 主梁截面惯性矩I(cm 4)10.78主梁截面抵抗矩W(cm 3)4.49因主梁2根合并，则抗弯、抗剪、挠度验算荷载值取半。

盖梁模板支撑（分配梁、纵梁梁）计算书本合同段盖梁施工采用Ф160mm穿心棒与型钢支撑进行施工，盖梁示意图如下。

I--I剖面说明:1.图中尺寸除标高外，其余均以厘米计。

Array盖梁支架示意图I--I剖面（一）、模板设计1、侧模与端模侧模板采用厚度为δ6mm的钢板卷制成节高2.2m的定型平钢模板，外用角钢或槽钢作肋，上、下两段及毗邻两块连接处用螺栓相连。

端模为特制大钢模,面模厚度为δ6mm。

2、底模底模为定型钢模，在底模下部采用间距0.6m I20a工字钢作横梁，横梁长4.0m。

盖梁悬出端底模下设三角支架支撑，三角架放在横梁上。

横梁底下设纵梁。

横梁上设钢垫块以调整盖梁底的横向坡度与安装误差。

与墩柱相交部位采用特制型钢支架作支撑。

3、纵梁在横梁底部采用单层两排I45b工字钢连接形成纵梁，长20.3m，两组工字钢纵梁位于墩柱两侧，工字钢之间采用拉杆连接。

纵、横梁之间采用U 型螺栓连接；纵梁下为千斤顶支撑。

4、托架在浇注墩柱时距柱顶以下110cm处采用内径为φ180mmPVC管埋置在墩柱钢筋上，拆模后形成预留孔洞，然后插入φ160mm钢销，两端各伸出55cm 作为工字梁的支承牛腿。

在牛腿上架设I45a工字钢，然后上铺盖梁支承平台。

5、防护栏杆与与工作平台(1)栏杆采用φ48×3.5的钢管搭设，在横梁上每隔2.4米设一道1.2m高的钢管立柱，横向设置两道水平栏杆，钢管之间采用扣件连接。

(2)工作平台设在横梁悬出端，在横梁上铺设2cm厚的木板，木板与横梁之间采用铁丝绑扎牢靠。

（二）、盖梁施工时发生的有效荷载（1）盖梁砼自重：G1=74.1m3×26kN/m3=1926.6kN （2）模板自重：G2=122.6kN （3）施工荷载与其它荷载：G3=20kN（4）分配梁I20a 工字钢：G4=4.2×27×27.9㎏/m ×10N/kg=31.6kN （5）纵梁I45a 型钢自重：G5=80.4㎏/m ×20.3×4×10N/kg =65.2kN （6）托架I45a 型钢自重：G6=80.4㎏/m ×20.3×2×10N/kg =32.6kN （三）分配梁受力计算盖梁施工分配梁采用I20a 工字钢，单根长4.2m ，共计27根，间距为60cm ，布设长度为16.2m ，计算跨度l=2.15m ，截面特性数据为：A=35.5cm2，Ix = 2370cm4，Wx =237cm3，Sx=136.1cm3。

盖梁模板及支架计算书一、编制依据⑴、《钢结构设计规范》(GB 50017-2003) (JTJ 0251-86) ⑵、《公路桥涵施工技术规范》(JTJ 041-2000) ⑶、《建筑施工手册》第四版 ⑷、《路桥施工计算手册》周水兴等著 ⑸、《建筑结构荷载规范》(GB 50009-2001) ⑹、《公路桥涵设计通用规范》(JTGD60-2004) 二、侧压力计算根据《混凝土结构工程施工及验收规范》中新浇筑混凝土作业在模板上的最大侧压力计算公式如下：1/210120.22P t k k γν= h P γ=2γ-砼的重力密度，取24KN/m 3； t 0-砼初凝时间，取6h ；k 1-外加剂影响修正系数，取1.2； k 2-砼坍落度影响修正系数，取1.15； V-砼浇注速度，取1m/h ；h-混凝土侧压力计算位置处至新浇混凝土顶面总高度，取2.2m ； 故砼侧压力：1/210120.22P t k k γν==0.22×24×6×1.2×1.15×11/2=43.72KN/m 2P 2 =24*2.2=52.8KN/m 2取两者较小值43.72KN/m 2，振捣混凝土产生的侧压力取4.0KN/m 2， 则总压力:P=1.2×43.72+1.4×4.0=58.06KN/m 2。

三、模板计算1、基本参数：模面板厚度为5mm 钢板,背楞采用[8，最大间距按300mm 计算，主龙骨2I18工字钢，每100cm 一道。

其中：Q235： [σ弯]=145Mpa ，[τ]=85Mpa ，E-弹性模量，钢材取2.1×105 Mpa 。

2、面板计算 ⑴、强度验算L x /l y =300/100=0.3。

根据《建筑施工计算手册》查表得：K f =0.00261, K mx =0.0416 K my =0.0017, K mx 0=-0.0843取1mm 板宽做为计算单元：q 1=58.06×103×0.001=58.06N/ma 、求支座弯矩：M x 0=K M 0ql 2=-0.0843×58.06×0.32=0.441N ·m面板截面系数：W=bh 2/6=1*52/6=4.2mm 3应力：max 487.881.31456M MPa MPaW σ===<0.441/（4.2×10-9）=105Mpa<145Mpa b 、求跨中弯矩：M x =KM x 0ql 2=0.0843*58.06*0.32=0.44 N ·m应力:max 2421359.5714525300M MPa MPaW σ===<0.44/（4.2×10-9）=105Mpa<145Mpa因此5mm 面板强度满足设计要求。

高速公路段一期工程第1合同段盖梁模板受力计算书1模板受力计算已知最大块模板的尺寸:高度H=1850㎜,长度L=3000㎜,竖肋板间距S=300,横肋板间距h=325,面板采用6㎜厚钢板,横肋采用6.3#[,竖肋采用-63×6扁钢, 横向主肋采用2[14b#槽钢。

试全面验算此大模板的强度与钢度。

1.1荷载新浇混凝土侧压力标准值下部最大值F=50KN/㎡（见建筑工程模板施工手册图5-5-1）；新浇混凝土侧压力设计值F1 =50KN/㎡×1.2=60 KN/㎡。

倾倒混凝土时荷载标准值,(查建筑工程模板施工手册表5-3-1得6KN/㎡）其设计值F2=6×1.4=8.4 KN/㎡；1.2面板验算选面板小方格中最不利情况计算,即四面固定,由于L y/L x=h/S=325/300=1.67(查建筑工程模板施工手册表5-9-16)双向板在均布荷载作用下的内力及变形系数,得最大弯矩系数:Km x=-0.0701,最大挠度系数:K f=0.00197。

(a)强度验算取1㎜宽的板条为计算单元,荷载为:F3=F1+F2=60+8.4=68.4 KN/㎡=0.0684N/㎜ 2q=0.0684×1=0.0684N/㎜,但应乘以0.85荷载调整系数,故:q=0.85×0.0684=0.058 N/㎜:M max= Km x ql y2=0.0701×0.058×5002=429.5 N·㎜W x=1/6bh2=1/6×1×62=6㎜ 3由式бmax=M max/r x·W x=429.5/1×6=71.6N/㎜2＜215 N/㎜2(查建筑工程模板施工手册表5-2-4)满足要求;(b)挠度验算:V max=K f·F l x4/B0取F=50KN/㎡=0.05 N/㎜ 2B0=E·h3/12×(1-ν2)=2.06×105×63/12/(1-0.32)=40.75×105N·㎜则V max=0.00197×(0.05×3254/40.75×105)=0.27㎜[ν]= l x/500=0.65＞0.27㎜满足要求；1.3横肋计算(a)荷载:q=F3·h=0.0684×325=22.23 N/㎜(b)强度验算:根据钢板80×6Wx=1/6·b·h2=1/6×6×802=6.4×103㎜3Ix=1/12·b·h3=1/12×6×803=2.56×105㎜4бmax=M max/r x·W x=0.125×22.23×3252/1×6.4×103=45.9 N/㎜2＜f=215 N/㎜2满足要求；(c)挠度验算:荷载:q2=F·h=0.05×325=16.25 N/㎜·跨中部分挠度V max= q2 l y4/384EI(5-24λ2)= 16.25×3254/384×2.06×105×2.56×105×(5-24×0.32)=0.003㎜＜l y/500=0.65㎜满足要求；1.4横肋主梁2-14b#[计算: Wx=87.1cm3 Ix=609㎝4(a)荷载: q=F.l=0.0684×1000=68.4 N/㎜(b)强度验算:бmax=M max/r x·W x=0.125×68.4×10002/（1×87.1×103）=98.2N/㎜2＜f=215 N/㎜2满足要求；挠度验算:(a)荷载: q=F·l=0.05×1000=50 N/㎜(b)跨中部分挠度V max= q2l4/384EI(5-24λ2)=50×10004/384×2.06×105×609×104(5-24×0.52)=0.1㎜＜l/500=2㎜满足要求；1.56.3#[横肋验算(a)荷载: q=F3.l x=0.0684×325=22.23 N/㎜(b)强度验算:M max= Km x ql X2=0.125×22.23×3252=29.4×104查表得8#[W X=16.1×103㎜ 2I X=50.8×104㎜2бmax=M max/r x·W x=29.4×104/1×16.1×103=18.3 N/㎜2＜f=215 N/㎜2即满足要求；(c)挠度验算:荷载: q=F·l=0.0684×1000=68.4 N/㎜·跨中部分挠度V max= q2l4/384EI(5-24λ2)= 68.4×10004/384×2.06×105×50.8×104×(5-24×0.02) =0.34㎜＜l x/500=2㎜满足要求;1.6φ20Q235对拉杆验算(按整个柱身截面验算)拉杆设计为φ20Q235圆钢。

盖梁模板及支架受力计算书一、计算参数荷载： ① 模板自重 40 KN(侧)+8.22KN(底.)=48.22KN36a 工钢 0. 6*12*2=14.4KN② 砼自重 22.83m 3 *25=570.75 KN③ 施工人员及机具荷载 1.5KN/m 2*4.4m*1.9m=12.54KN④ 新浇砼对模板产生荷载 0.22*24*1.5*1.51/2=9.7KN/m 2⑤ 振捣砼产生荷载 2 KN/m 2*4.4m*1.4m=12.32 KN （水平面） 4*4.4*1.5=26.4KN （垂直面）⑥ 倾倒砼产生荷载 4 KN/m 2*4.4m*1.9m=28.56 KN二、对工钢进行验算36a 工钢 I x =15796cm 4 W x =877.6cm 3 S x =508.8cm 3E=2.1*105MPa [δs ] =145MPa τmax =85MPa∑=48.22+14.4+570.75+12.54+12.32+28.56=686.79 KN故qc=34.3410*279.686 KN/m （1） 弯曲强度M max =25*1.6*34.34*[（1-1.95/5）(1+2*1.95/6.1)-5/6.1]=94.435KN.m δmax =3610*6.87710*435.94=103.6MPa<145MPa[δs ]计算简图：q c =34.34KN/m（2） 抗剪强度验算Qmax=21.6*34.34=104.737KNτmax =10*10*1579610*8.508*10*737.104433=33.74MPa<[τ]=85MPa（3）挠度验算ƒmax =3845*El ql 4=45410*15796*10*1.2*3846100*34.34*5=18<2506100=24.4mm三、支架方木验算（1）强度计算∑P=672.39KN ∑q c =9.1*1039.672=35.39KN/m 2q c =35.39*0.5=17.7KN/mM max =87.1*7.172=6.4KN.mΣ=26200*200*6110*4.6=4.8MPa<15Mpa(可)（2）挠度计算ƒmax =)12200*200(*10*10*3841700*7.17*5334=1.4mm<4.3mm计算简图：四、竹胶底模计算1.8CM 厚竹胶底模参数： W x =54mm 3 I x =486mmE=9.0*10 3 M pa δ=14.5Mpa σ=85Mpa(1) 强度验算∑P=632.39KN ∑q c =9.1*1039.632=33.3 KN/m 2M max =103.0*033.02=0.0003KN.mδ=5410*0003.06=5.5Mpa<14.5Mpa(可)ƒmax =486*10*9*384300*033.0*534=0.8 mm =400300=0.8mm计算简图：五、侧钢模背楞及面板验算10a 槽钢： W x =39.4cm 3 I x =198.3cm 4 S x =23.5cm 3E=2.1*105 δ=145Mpa γ=85Mpa q c =9.8KN/m(1)外背楞（间距0.9m 一道）P=4.59KN R A =R B =9.18KN经计算：M max =4.13KN.mδmax =3610*4.3910*13.4=104MPa<140Mpa 故可 ƒmax =45410*3.198*10*1.2*3841700*5.13*5=3.5mm =4001700=4.25mm(2 钢侧模面板及其内背楞由于内背楞及钢侧模面板材料强度及刚度大于底背楞及底模强度及刚度,且底部荷载大于侧面荷载,故模板力学性能无需再进行验算。

盖梁模板计算书一、 底模验算已知条件：取底模中部模板，尺寸为H ×L=1500mm ×1700mm ，面板采用6mm 厚钢板，竖向小肋采用槽钢［10，间距S=500mm ，横肋采用槽钢［10，间距h=425mm ，竖向大肋采用2根槽钢组合2［10，间距l=750mm 。

(如下图所示)1. 荷载组合：混凝土重 KN 102256.15.17.1=⨯⨯⨯，则作用在模板上的均布荷载为40KPa ；倾倒砼产生的冲击力取6KPa ；振捣砼产生荷载取2KPa ；施工人员、施工机具运输堆放荷载取2.5KPa 。

则荷载组合 KPa P 5.505.22640m ax =+++=。

2. 面板验算：（1） 强度验算选用板区格中三面固结、一面简支的最不利受力情况进行计算。

85.0500425==x yl l ，由附表二得0683.00-=x m K ，0711.00-=y m K ，0225.0=x M K ，0255.0=y M K ，00233.0=f K 。

取1mm 宽的板条作为计算单元，荷载q 为：mm N q /05.010505.0=⨯=求支座弯矩：mm N l q K M x M x x ⋅-=⨯⨯-=⋅⋅=75.85350005.00683.02200 mm N l q K M y M y y ⋅-=⨯⨯-=⋅⋅=12.64242505.00711.02200 面板的截面系数： 3220.6616161mm bh W =⨯⨯== 应力为：M P a M P a W M 2153.1420.675.853m ax m ax <===σ 可满足要求。

求跨中弯矩：mm N l q K M x M x x ⋅=⨯⨯=⋅⋅=3.28150005.00225.022mm N l q K M y M y y ⋅=⨯⨯=⋅⋅=3.23042505.00255.022钢板的泊松比3.0=v ，故需换算为：mm N vM M M y x v x⋅=⨯+=+=4.3503.2303.03.281)( mm N vM M M x y v y⋅=⨯+=+=7.3143.2813.03.230)( 应力为：M P a M P a W M 2154.580.64.350m ax m ax <===σ 可满足要求。

一、工程概况1、桥墩尺寸规格盖梁模板采用全钢模板，主要由平面模板栓接组成，根据甲方提供的盖梁施工图，设计墩高2.5m，宽度为1300mm，长度为2390mm，面板采用δ=6mm 厚钢板：平面模板的横肋均为δ=6mm 厚钢板，最大间距为（上下差异）L1=50cm；竖楞为[10 槽钢，最大间距为L2=295mm。

2、材料的性能参数模板用料全部采用国家大钢厂国标合格钢材。

根据《公路桥涵施工技术规范》（JTG/T F50－2011）和《公路桥涵钢结构设计规范》的规定，取：砼的重力密度y：25kN/m3；砼浇筑速度v：按13～15m3/h 浇筑；盖梁横截面面积S=宽度D×长度L=1.3M×23.9M=31.07 m2，取32m2；计算浇筑速度应为0.47m/h，计算取0.5m/h；按掺外加剂取k=1.2；砼浇筑时的温度取25℃。

钢材用Q235 钢，重力密度：78.5kN/m3；弹性模量为206Gpa，根据《路桥施工计算手册》177 页表8-7，容许弯曲应力取181MPa，容许拉压应力165MPa。

二、荷载计算荷载计算根据《公路桥涵施工技术规范》（JTG/T F50－2011）进行计算。

1、盖梁的自重：钢筋混凝土的容重取为2.6t/m3，则盖梁的自重为：q2=2.6×2.5×1.3=8.45t/m=84.5N/mm2、施工人员和施工材料、机具行走运输或堆放荷载标准值：该值根据计算的位置不同而不同，为方便计算统一按最大值计算，即：q3=2.5kPa=0.0025N/mm23、振捣混凝土时产生的荷载：对垂直面荷载为：q4=4.0 kPa=0.004 N/mm2对水平面荷载为：q4=2.0 kPa=0.002 N/mm24、新浇筑砼对模板侧面的压力：P max=rh=2.6×2.5=65kPa=0.065N/mm25、倾倒砼时冲击产生的水平荷载：按规范的最大值取为：q6=6.0 kPa=0.006N/mm2三、侧模计算1、面板计算面板近似按四边简支板计算。

盖梁模板支架计算书以盖梁跨度最大和荷载最大的一横河中桥为例，盖梁长16m，宽1.7m，高1.5m，柱中间距9.4m。

混凝土体积为40.8m3，钢筋混凝土容重取25KN/m3，混凝土总重力为1020kN。

一．模板概述1．侧模与端模支撑侧模为厂家加工的整体钢模,面模钢板厚度5mm，横肋采用12#槽钢，间距30cm，竖肋采用双12#槽钢，间距60cm，竖肋高1.8m；在竖带上下各设一条φ16的栓杆作拉杆，上下拉杆间间距1.7m，在竖肋外设φ48 的钢管斜撑，支撑在底模横梁上。

2．底模支撑底模为整体钢模,面模钢板厚度为5mm，在底模下部顺肋为12#槽钢，间距30cm，横肋为10×10cm方木，间距20cm，单根按3m，跨度按1.4m计算。

3．纵梁抱箍两侧各搭一条单层单排贝雷梁作为纵梁，全长18m，墩柱中心间距9.4m。

纵梁之间采用φ16的栓杆焊接。

4．抱箍采用两块半圆弧型钢板（板厚t=12mm）制成，抱箍高50cm，采用20根M24高强螺栓连接。

抱箍紧箍在墩柱上产生摩擦力提供上部结构的支承反力，是主要的支承受力结构。

二．荷载组合①盖梁自重荷载：1020KN，即37.5KN/m2②人员荷载：2.5KPa③混凝土冲击荷载：2.0KPa④混凝土振捣荷载：2.0KPa⑤贝雷梁：单位重1kN/m，共18×2=36KN，连接件取0.2kN/m⑥3m长10×10方木：6KN/m3，单根0.18KN，共80根，共14.4KN⑦大模板荷载：全重按8000Kg，即80KN三．抱箍计算1.荷载组合抱箍上总荷载：q=37.5×1.7+（2.5+2+2）×1.7+14.4/16+1.2×2+80/16=83.1KN/m 2.计算简图q=83.1N/mm 3.3m9.4m3.3mR1R23.15×10Nmm53.15×10Nmm5R 1=R 2=KN l a ql 6654.93.32124.91.83)21(2=⨯+⨯=+）（，该竖向压力即为抱箍需产生的竖向摩擦力。

盖梁模板设计计算书一、概述本合同段盖梁共有74个，按下接墩柱直径的不同可分为5种，其中下接φ1.3墩柱盖梁宽度有1.5m、1.6m两种，故共有6种不同的盖梁型式，其中每一种盖梁其它尺寸又有不同，详见附表：盖梁尺寸表。

针对盖梁种类多的情况，对质量要求与经济性进行综合考虑，拟对所有盖梁正侧模加工钢模，其余加工木模。

二、正侧模设计1、正侧模尺寸及结构形式选定正侧模高度分为1.35m、1.75m两种，1.35m高模板长度分为4.5m、1.5m两种，1.75m高模板长度分为4.5m、1.5m 两种。

面板采用5mm厚钢板，紧贴模板的竖向小肋用□5×60扁钢，间距为300mm，横肋用[8槽钢，间距为500mm，对拉螺杆处竖向大肋用2[10槽钢，间距为1m。

2、模板荷载计算（1）采用《简明施工计算手册》P310页推荐公式计算新浇普通砼作用于模板的最大侧压力，由该公式可以看出，最大侧压力与砼浇筑速度V、盖梁总高度H呈单调递增函数关系，故选取9＃桥盖梁作为计算对象（高度较大，平均平面面积较小）。

砼浇筑速度：按每小时浇筑40m3计算，砼平均浇筑速度V＝3.10m/h。

砼的入模温度假定为10℃，K S取1.15，K W1.21500 1500P m＝4+ · Ks·Kw·3√V ＝4+ ×1.15×1.2×3√3.10 T+30 40＝79.46KpaP m＝25H＝25×1.5＝37.5Kpa取P m＝37.5Kpa（2）振捣砼时产生的荷载取4.0Kpa。

（3）荷载组合：依据《公路桥涵施工技术规范》第计算强度荷载P1＝37.5 +4.0＝41.5Kpa；验算强度荷载P2＝37.5Kpa。

3、面板计算Lx／Ly＝500／300＝1.6 按双面板计算，选面板三面固定、一面简支的最不利情况计算。

（1）强度计算先计算M max查《建筑工程模板施工手册》W＝0.00249 M x＝0.0384 M y=0.0059M x0＝-0.0814 M y0＝-0.0571取1m 宽板条作为计算单元，最大强度计算荷载为：q＝41.5×103×10-6×1＝0.0415N／mmM x·max＝M x0·ql2＝-0.0814×0.0415×3002＝-304.029N·mm面板的截面系数 W＝1/6bh2＝1/6×1×52＝4.167mm3查《建筑工程模板施工手册》P498知：M max 304.029σmax＝＝＝72.96N／mm2＜[σ] V x·W x 1×4.167＝145N／mm2其中V x＝1（截面塑性发展系数）（2）刚度验算F＝P1＝0.0375N／mm2h=300mm2.06×105×53Eh３２B0＝＝＝2.36×106 N·mm12（1-v2） 12×（1-0.32）查表知K f＝0.00249＝W maxFl40.0375×3004hf max＝K f·＝0.00249×＝0.32mm＜B0 2.36×106 500＝300/500＝0.6mm4、横肋计算横肋可看作是支承在竖向主梁上的连续梁，强度计算荷载为 q1＝P1·h＝0.0415×500＝20.75N／mm刚度验算荷载为 q2＝P2·h＝0.0375×500＝18.75N／mm其计算简图如下表：查《建筑工程模板施工手册》P531知M max＝K m q1l2＝-0.107×20.75×10002＝-2.22×106 N·mm最大弯矩位于支座2处。

盖梁模板计算书编制：复核：审核：2018-07目录一、编制依据 (1)二、计算参数 (1)三、面板强度验算 (3)四、背杠 (4)1盖梁模板计算书一、编制依据1.《钢结构设计规范》;2.《钢结构工程施工及验收规范》; 3．《建筑工程大模板技术规程》; 4.《公路桥涵施工技术规范》； 5.《路桥施工计算手册》；二、计算参数1.钢材物理性能指标弹性模量25/1006.2mm N E ⨯=；质量密度3/7850m kg =ρ。

2.钢材强度设计值3.混凝土浇筑时荷载标准值混凝土浇筑时侧压力标准值由式221022.0v t r F c c ββ=； 式中2（1）3/25m kN r c =；（2）)(44.40h t =，新浇混凝土的初凝时间（h ），可按实测确定。

当缺乏实验资料时，可取）15（/200+=T t ；（3）2.11=β； （4）0.12=β； （5）h m v /2=；故22210/44.4122.0m kN v t r P c c ==ββ； 或者按照2/552.225m kN H r P c c =⨯==； 按规范取二者较小值：2/44.41m kN P c =。

倾倒混凝土时产生的水平荷载标准值取2/2m kN根据《建筑结构荷载规范》和《混凝土结构工程及验收的规范》的有关规定，各类荷载相应的分项系数和调整系数，取值如下：荷载分项系数取1.2，活载分项系数取1.4，折减调整系数取0.85。

故混凝土浇筑的侧压力设计值为2/27.4285.02.144.41m kN =⨯⨯； 倾倒混凝土时产生的水平荷载设计值为2/38.285.04.12m kN =⨯⨯； 总荷载设计值为20/65.4438.224.42m kN P =+=；刚模主要承受混凝土的侧压力，侧压力取2/45m kN P =，有效高度m r P h c 8.125/45/===。

钢模底部压力：底³ ³3因此计算时，模板压力按照50Kpa 计算三、面板强度验算1.面板取单元面板mm mm 300300⨯作为计算单元，则单元宽板承受的荷载为：m kN q /153.050=⨯=2.面板受力分析示意图偏于安全考虑，不考虑横向肋板对面板的加强作用，将面板受力状况简化为以竖筋[10为支点的简支梁。

盖梁底模承载力计算一、每米梁底模板荷载1、模板自重：(1×1.2×2＋1×1.5)×0.012×8=0.374KN2、木枋自重：1×27×0.05×0.1×7=0.945KN3、槽钢自重：4×2.25×0.153=1.377KN4、钢管自重：20×0.0387=0.774KN5、扣件自重：18×0.016=0.288KN6、混凝土自重：1.5×1.2×24=43.2KN7、钢筋自重：9.9÷30×9.8=3.23KN8、施工荷载：1.5×2=3KN9、振捣器对模板荷载：1.5×2=3KN总荷载P=0.374+0.945+1.377=0.744+0.288+43.2+3.23+3+3=56.188KN二、每米梁钢管排架承载力设计1、风荷载设计值产生的立杆弯距：M W=0.85×1.4M WK=0.85×1.4×0.25×0.4×2.62÷10=0.0309KN2、水平杆抗弯设计值：M=1.2M GK+1.4∑M QK=1.2×(0.374+0.945+1.377+0.774+0.288)+1.4×(43.2+3.23+3+3)=77.92KN3、立杆段轴向力设计值：N=1.2(N G1K+N G2K)+0.85×1.4∑N QK=1.2×(0.374+0.945+1.377+0.774+0.288+43.2+3.23)+0.85×1.4×(3+3) =67.37KN4、立杆抗压值：排架与承台支撑点最高为2.6米，步距为1.5米，立杆稳定系数取0.453。

F=A×S×n×K205×489÷1000×10×0.453=454.11KN；5、水平杆传给立杆设计值：R=P=0.374+0.945+1.377=0.744+0.288+43.2+3.23+3+3=56.188KN6、水平杆和立杆之间扣件摩擦力公式：立柱钢管纵向为0.4米，横向为0.5米，每米立柱上水平扣件为10个，根据规范取值每个8KN。
