1，干电池升压IC 升压输出3V,3,3V,5V等3V-5V可调2，单节锂电池升压IC 升压输出4.2V-15V可调3，单节锂电池充电IC 输入4.5V-20V，充电电流3MA-3000mA 4，单节锂电池保护IC 保护板5，双节锂电池升压IC 升压输出6V-20V6，双节锂电池充电IC 输入4.5V-20V，充电电流2000mA7，双节锂电池降压IC 降压输出1V-6V可调8，双节锂电池保护IC 保护板9，三节锂电池升压IC 升压13-30V10，三节锂电池充电IC 输入4.5V-20V，充电电流2000Ma11，三节锂电池降压IC 降压输出1.2V-9V12，三节锂电池保护IC 保护板1，干电池升压IC：PW5100 是一款低静态电流、高效率、PFM 模式控制的同步升压变换器。
PW5100 所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供3.0V~5.0V 的稳定的低噪声输出电压。
芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。
产品特点➢最大效率可达：95％最高工作频率：1.2MHz宽输入电压范围：0.7V～5.0V输入静态电流：10uA➢输出电压固定可选：3.0V，3.3V，5.0V输出电压精度：±2.5%低纹波,低噪声：±10mV@Io=50mA➢输入开关电流： 1.5A6-1，PL7501C，输入5V，升压给两节锂电池充电，1A最大；6-2，PW4203，输入9V-20V，降压给两节锂电池充电，2A最大。
7两节锂电池输出电路7-1，PW2312，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大1A7-2，PW2162，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大2A7-3，PW2163，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大3A7-4，PW2205，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大5A7-5，PW6218，两节锂电池降压3V，3.3V，5V的LDO芯片，输入最大18V 7-6，PW6206，两节锂电池降压3V，3.3V，5V的LDO芯片，输入最大40V 7-7，PW5328B，两节锂电池升压到9V,12V,15V等，输出功率8W左右7-8，PW5600，两节锂电池升压到9V,12V,15V，输出电流2-3A8，三节锂电池保护电路8-1，S-82548-2，CW12339，三节锂电池充电电路9-1，PW4053，输入5V，升压给三节锂电池充电，最大1.2A；9-2，PW4203，输入15V-20V，降压给三节锂电池充电，最大2A。
版本变更记录目录1. 特性 (1)2. 描述 (1)3. 应用领域 (1)4. 引脚 (2)4.1 引脚定义 (2)4.2 引脚描述 (2)5. 结构框图 (3)6. 典型应用电路 (3)7. 电气特性 (4)7.1 极限参数 (4)7.2 典型参数 (5)7.3 开关时间特性 (6)8. 应用设计 (6)8.1 Vcc端电源电压 (6)8.2 输入逻辑信号要求和输出驱动器特性 (6)8.3 自举电路 (8)9. 封装尺寸 (9)9.1 SOP8封装尺寸 (9)EG2003芯片数据手册V1.01. 特性◼高端悬浮自举电源设计，耐压可达200V◼适应5V、3.3V输入电压◼最高频率支持500KHZ◼VCC和VB端电源带欠压保护◼低端VCC电压范围10V-20V◼输出电流能力I O+/- 0.3 A/0.6A◼内建死区控制电路◼HIN输入通道高电平有效，控制高端HO输出◼LIN输入通道低电平有效，控制低端LO输出◼外围器件少◼封装形式：SOP-82. 描述EG2003是一款高性价比的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、欠压保护电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC中的驱动电路。
EG2003高端的工作电压可达200V，低端Vcc的电源电压范围宽10V～20V。
该芯片输入通道HIN内建了一个200K下拉电阻，LIN内建了一个200K下拉电阻,在输入悬空时使上、下功率MOS管处于关闭状态,输出电流能力I O+/- 0.3/0.6A，采用SOP8封装。
3. 应用领域◼移动电源高压快充开关电源◼无线充电驱动器变频水泵控制器◼DC-DC电源◼无刷电机驱动器4. 引脚4.1 引脚定义LIN图4-1. EG2003管脚定义4.2 引脚描述5. 结构框图LOGNDVCCHOVS VB图5-1. EG2003内部电路图6. 典型应用电路+15V+200VOUT图6-1. EG2003典型应用电路图7. 电气特性7.1 极限参数注：超出所列的极限参数可能导致芯片内部永久性损坏，在极限的条件长时间运行会影响芯片的可靠性。

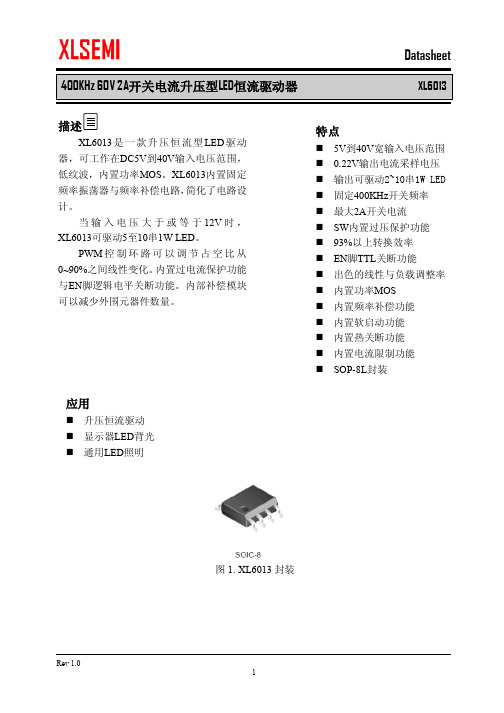

n 5V 到40V 宽输入电压范围 n 0.22V 输出电流采样电压 n 输出可驱动2~10串1W LED n 固定400KHz 开关频率 n 最大2A 开关电流 n SW 内置过压保护功能 n 93%以上转换效率 n EN 脚TTL 关断功能 n 出色的线性与负载调整率 n 内置功率MOS n 内置频率补偿功能n 内置软启动功能 n 内置热关断功能 n 内置电流限制功能 n SOP-8L 封装应用n 升压恒流驱动 n 显示器LED 背光 n 通用LED 照明图1. XL6013封装器，可工作在DC5V 到40V 输入电压范围，低纹波，内置功率MOS 。
XL6013内置固定频率振荡器与频率补偿电路，简化了电路设计。
当输入电压大于或等于12V 时，XL6013可驱动5至10串1W LED 。
PWM 控制环路可以调节占空比从0~90%之间线性变化。
内置过电流保护功能与EN 脚逻辑电平关断功能。
内部补偿模块可以减少外围元器件数量。
400KHz 60V 2A 开关电流升压型LED 恒流驱动器XL6013引脚配置SWEN FB VIN NCSW GNDGND图2. XL6013引脚配置表1.引脚说明引脚号 引脚名 描述1 EN 使能引脚，低电平关机，高电平工作，悬空时为高电平。
2 VIN 电源输入引脚，支持5V 到40V DC 范围电压输入，需要在VIN 与GND 之间并联电解电容以消除噪声。
3 FB 输出电流采样引脚，FB 参考电压为0.22V 。
4 NC 无连接。
5,6 SW 功率开关输出引脚，SW 是输出功率的开关节点。
7,8 GND接地引脚。
400KHz 60V 2A开关电流升压型LED 恒流驱动器XL6013 方框图图3. XL6013方框图典型应用L1 47uH/2A图4. XL6013系统参数测量电路400KHz 60V 2A开关电流升压型LED恒流驱动器XL6013订购信息产品型号打印名称封装方式包装类型XL6013E1 XL6013E1 SOP-8L 2500只每卷XLSEMI无铅产品，产品型号带有“E1”后缀的符合RoHS标准。
EK8003 同步升降压IC功能概述：◆宽工作电压2-38V，广泛用于升压电路或者降压电路，也可以用于既需要升压又需要降压的电路， 比如 车载电源，电瓶恒流充电，或者LED恒流电源。
◆PWM 信号调光功能：内部集成调光功能,能接受一个0-100%占空比的低频PWM 信号进行LED 亮度调节，也可以用作开关控制。
◆大功率：最大可以输出5A的电流，◆较小的PCB尺寸，5W尺寸仅为30*15*13mm。
管脚序号 管脚名称 功能描述1 GND 电源地端2 CT 频率控制端3 CE 开关控制端4 FB 电压检测端5 CS 电流检测端6 VDD 电源输入端7 LX 输出端8 EXT 外接MOS端电路框图应用1．应用2．应用指南:1) 电压计算：V OUT=1.27x(1+R3/R1)，电流计算：I OUT=0.54V/R32) PWM/EN 端(3 脚)可以输入一个100~1000Hz 的低频PWN 信号进行亮度调节，如果不需调光则此端接地。
电感计算：一般来讲在输出相同电压的情况下，输出电流越小电感量要相对加大，而在输出相同电流的情况下，输出电压越高电感量要相对加大。
电感量调整不适当会发生电感响的问题。
4) 输出电容C3的计算：输出电流小的情况下可以用220uF，输出电流为300mA以上建议用470uF或者更大容量的电容，电容量小也会发生电感响的问题。
极限参数:参数 符号 测试条件件 最小值典型值 最大值 单位 工作频率 Fosc Ta=25℃ 20 300 KHz 工作电压 Vcc 2 38 V IC 各端极限电压 Vmax 38 V CE脚ON V CE0 1 V CE脚OFF V CE 2 38 V 电压检测端 V FB Ta=25℃ 1.24 1.27 1.3 V 调光频率 F PWM 100 500 1000 Hz LX最大输出电流 Iout 700 mA 电流检测端 SEN Vcc=3-36V Vpin3>V EN 0.510．54 0.57 mV 工作温度范围 Topr - 40 85 ℃储存环境温度 Tstg - 65 150 ℃焊接温度250±5℃ 260℃,10s抗静电强度 2000V 封装尺寸。

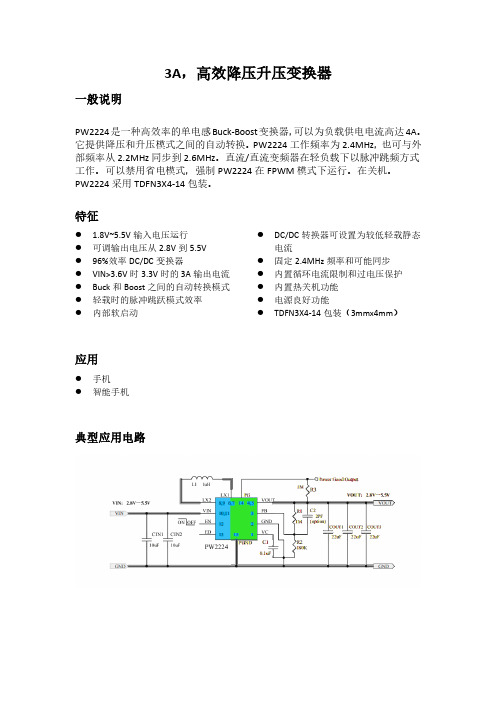

3A，高效降压升压变换器一般说明PW2224是一种高效率的单电感Buck-Boost变换器，可以为负载供电电流高达4A。
它提供降压和升压模式之间的自动转换。
PW2224工作频率为2.4MHz，也可与外部频率从2.2MHz同步到2.6MHz。
直流/直流变频器在轻负载下以脉冲跳频方式工作。
可以禁用省电模式，强制PW2224在FPWM模式下运行。
在关机。
PW2224采用TDFN3X4-14包装。
特征⚫ 1.8V~5.5V输入电压运行⚫可调输出电压从2.8V到5.5V⚫96%效率DC/DC变换器⚫VIN>3.6V时3.3V时的3A输出电流⚫Buck和Boost之间的自动转换模式⚫轻载时的脉冲跳跃模式效率⚫内部软启动⚫DC/DC转换器可设置为较低轻载静态电流⚫固定2.4MHz频率和可能同步⚫内置循环电流限制和过电压保护⚫内置热关机功能⚫电源良好功能⚫TDFN3X4-14包装（3mmx4mm）应用⚫手机⚫智能手机典型应用电路引脚分配/说明PCB布局指南仔细的PCB布局是实现清洁和稳定运行的关键。
强烈建议复制PW2224评估工具包布局以获得最佳性能。
如果需要偏差，请遵循以下准则以获得良好的PCB布局：1将输入和输出电容器尽可能靠近输入和输出引脚。
2保持主电源线尽可能宽和短。
3将GND和裸露的焊盘连接到一个坚固的接地层上，以达到最大的散热效果以及噪音防护。
4开关节点经历高频电压波动，应在小范围内形成海带。
保持模拟元件远离开关节点，防止杂散电容噪声拾取。
ME2188高效PFM 同步升压DC-DC 转换芯片概述ME2188是一系列高转换效率、低功耗、高工作频率的PFM 同步升压DC-DC 转换芯片。
芯片利用PFM 控制电路，根据负载电流大小自动切换占空比系数，可获得低纹波、高效率、宽输出电压范围的一系列产品。
芯片内置同步开关管及芯片的低消耗电流，有效的提高了DC-DC 的转换效率和设备的使用周期。
外围仅需要三个元件，就可以完成低输入电池电压升压到所需的工作电压。
特点 ● 高效率：93%● 低启动电压： 0.9V @IOUT=1mA ● 低静态电流：7uA ● 频率：320KHz● 可选输出电压：1.9V~5.0V ● 输出精度：±2% ● 输出电流：300mA ● 低纹波、低噪声 ● 同步整流应用场合 封装形式● 1~2节干电池的电子设备 ● 5-pin SOT23-5● 数码相机、LED 手电筒、LED 灯、血压计、 ● 3-pin SOT23、SOT23-3、SOT89-3、TO92 遥控玩具、无线耳机、无线鼠标键盘、医疗器械、汽车防盗器、充电器、VCR 、PDA 等手持电子设备典型应用图LX VOUTGNDME2188VINCIN10uFCOUT 100uFVOUT RLCEL22uF选购指南1. 产品型号说明产品功能:A/C/E/F ME 21 88封装形式:公司标识产品类别产品品种X GX 环保标识M3-SOT23-3M5-SOT23-5X-SOT23P-SOT89-3T-TO92X 产品电压值：33-3.3V产品型号 产品说明ME2188A33M3G V OUT =3.3V ，不带使能端，封装形式：SOT23-3 ME2188C33M5GV OUT =3.3V ，带使能端，封装形式：SOT23-5目前产品的电压值共有11种：2.2V 、2.3V 、2.5V 、2.7V 、2.8V 、3.0V 、3.3V 、3.6V 、3.7V 、4.5V 、5.0V 。
同步整流升压ic摘要：一、同步整流升压IC概述二、同步整流升压IC的工作原理三、同步整流升压IC的应用领域四、同步整流升压IC的选购与使用注意事项五、结论正文：同步整流升压IC是一种集成电路，广泛应用于电子设备中，主要用于提升输入电压，以满足设备对电源电压的要求。
本文将对同步整流升压IC进行详细介绍，包括其工作原理、应用领域、选购与使用注意事项等内容。
一、同步整流升压IC概述同步整流升压IC是一种采用同步整流技术进行电压提升的集成电路。
它具有高效、小巧、易于使用等优点，可广泛应用于各种电子设备中。
二、同步整流升压IC的工作原理同步整流升压IC的工作原理主要是通过开关管的导通与截止，将输入电压转换为高频脉冲电压，然后通过变压器进行升压，最后输出所需的电压。
在同步整流升压过程中，开关管的导通与截止由同步信号控制，以实现高效、低损耗的升压效果。
三、同步整流升压IC的应用领域同步整流升压IC广泛应用于各种电子设备中，如智能手机、平板电脑、无人机、电动汽车等。
在这些领域，同步整流升压IC发挥着至关重要的作用，为电子设备提供稳定、高效的电源。
四、同步整流升压IC的选购与使用注意事项1.在选购同步整流升压IC时，应根据实际应用场景选择合适的型号，注意查看产品参数，如输入电压、输出电压、电流、转换效率等。
2.使用同步整流升压IC时，应确保输入电压与输出电压符合设备要求，同时注意负载电流不宜过大，以免造成升压IC过热。
3.为了保证同步整流升压IC的稳定工作，应在电路设计中加入滤波电容等元器件，以抑制高频噪声和输出电压的波动。
4.同步整流升压IC的散热设计至关重要，应选择合适的散热器，确保升压IC在工作过程中不会过热。
五、结论同步整流升压IC作为一种高效、实用的电压提升解决方案，在电子设备领域具有广泛的应用。
通过对同步整流升压IC的深入了解和合理选用，可以确保电子设备获得稳定、可靠的电源，满足日益增长的性能需求。
