RFID人员定位助力监狱信息化建设随着司法机关维护社会秩序和打击刑事犯罪的任务日益繁重，犯罪人员在各种监管场所的拘押、收教、劳动改造等数量持续不减。
目前的监狱人员管理现状，多数还停留在以狱警巡查加摄像机监视报警的阶段，人工作业仍占绝大比重，信息化程度比较低。
这种传统的管理方式不仅不能保障巡查狱警的人身安全，更不能及时获知犯罪人员的异常动态并及时采取相应措施。
而信息采集也只是单纯依靠手工输入，无法将犯罪人员的信息和实时的智能管理系统真正的关联起来。
目前监狱管理水平已导致一系列恶性越狱事件的发生，为防止越狱事件的再次发生，防止犯罪分子再次危害社会，使监狱的智能化建设变得异常迫切。
目前，如何提高监区管理工作的信息化水平，推动犯人管理工作向制度化、规范化、信息化发展，确保监区安全稳定，是政府相关主管部门亟待思考解决的问题。
系统概述为了进一步促进监狱的智能化建设，提高监区管理工作的信息化水平，北京天一众合科技股份有限公司特别开发了监狱人员定位管理系统。
该系统主要运用RFID技术，通过在监狱内布设信号接收终端与定位器，为服刑人员佩戴防拆卸的腕带标识卡，实现对服刑人员的身份识别、定位跟踪、规则管制、及时报警等功能，从而有效地防止服刑人员出逃，保障服刑人员的人身安全，全面提高监狱的安全管理水平。
系统架构原理图实现功能1．实时人员定位系统能够根据服刑人员佩戴的腕带标识卡，实时显示人员的位置及状态信息。
对指定服刑人员的位置进行跟踪管理，显示的行动轨迹，掌握其日常行动范围，可判断出其越狱的可能性，可提前做越狱的防范措施。
2．实时区域汇总可实时显示监控区域的人员分布情况，实时统计各监控区域人员的数目。
3．报警管理超时报警系统可设置服刑人员在某指定区域内停留不得超过指定时间，如果超过指定时间就会报警以防危险情况发生。
超员报警如果某区域人员的数量超过系统设置的警戒值，就会立即报警。
此项功能可以及时判断非法聚集的人员，提醒狱警及时采取管制措施。

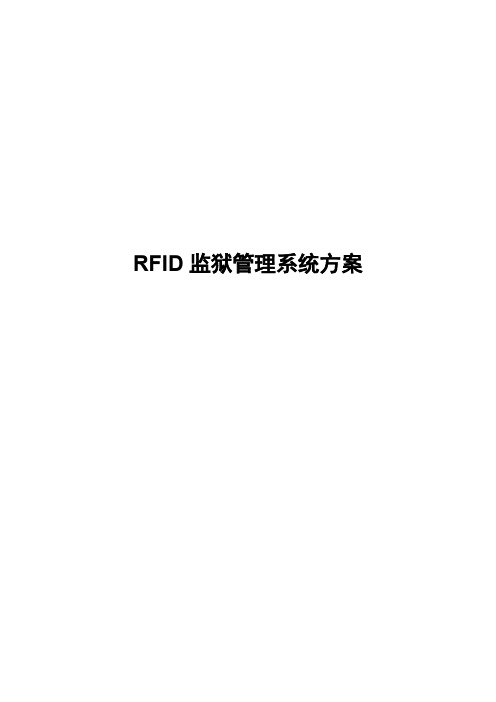

RFID监狱管理系统方案目录序言 (3)第1章需求分析 (4)1.1 监狱管理现状 (4)1.2 犯人识别技术的发展趋势 (4)第2章RFID简介 (5)2.1 RFID技术简介 (5)2.2 RFID典型应用 (5)2.3 RFID的优势 (6)第3章RFID在监狱中的应用 (8)3.1 应用概述 (8)3.2 硬件工作原理 (8)第4章监狱RFID智能管理系统 (10)4.1 系统组成和架构 (10)4.2 设备隐蔽安装方式 (10)4.3 追踪定位监控功能处理流程 (11)4.4 基本资料管理功能 (11)4.5 系统基本设置功能 (13)4.6 设备管理 (13)4.7 监控警报功能 (15)4.7.1 全景监控 (15)4.7.2 监控报警方式 (16)4.7.3 警界线监控功能 (16)4.7.4 行动轨迹监控 (17)4.7.5 指定人员查询 (17)4.7.6 自动报警 (17)4.7.7 显示报警位置 (17)4.7.8 巡更监察 (18)4.8 定时读取及自动点名功能 (18)4.9 查询统计报表功能 (18)4.9.1 条件查询 (18)4.9.2 统计报表 (19)4.10 可选择扩展功能 (19)4.10.1 电子消费 (19)4.10.2 车辆进出管理 (20)4.10.3 配合现有CCTV摄像设备 (20)4.10.4 生物识别技术 (20)序言随着时代的发展与社会的进步，现代化文明监狱的建设和管理也将逐步完善。
监狱管理信息化可以有效的减轻监狱工作人员的工作强度，提高监狱管理的效率，并保证监狱管理安全可靠。
由于监狱的特殊性，决定着监狱管理系统在信息化建设中的特殊性。
传统的监狱管理存在很多的漏洞，随着监狱进一步实现人性化、文明化管理，这一问题更加突出。
在某些地方出现监狱内部腐败，造成监狱管理混乱，这给监狱的安全和社会的安全带来了巨大的隐患。
监狱是一个强制管理犯罪人员的一个特殊场所，关押的都是罪犯，所以监狱的安全性更加重要。

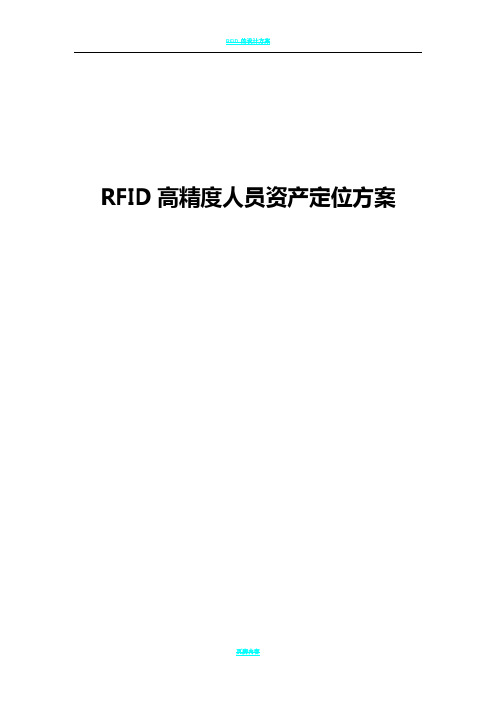

RFID高精度人员资产定位方案目录1. 系统意义 (4)2. 系统简介 (4)3. 系统架构与方案阐述 (5)3.1 定位设备组成部分 (5)3.2 定位系统软件组成 (6)4. 系统功能介绍 (6)4.1 人员资产区域实时定位 (6)4.2 区域人员资产统计及电子点名 (6)4.3 人员资产查找 (7)4.4 消失告警 (7)4.5 越界、离开报警 (7)4.6 滞留时间过长告警 (7)4.7 轨迹回放 (7)4.8 视频联动 (7)4.9 人员资产临时授权 (8)4.10 电子标签故障报警 (8)4.11 人员求助 (8)4.12 行程安排 (8)4.13 巡逻安排 (8)5. 系统软件介绍 (9)5.1 管理后台登录 (9)5.2 定位标签与人员资产信息绑定 (9)5.3 设备添加 (10)5.4 区域管理 (11)5.5 设备管理 (13)5.6 系统管理 (13)5.7 统计报表 (13)6. 系统前端软件截图 (14)7. 系统原理 (18)8. 系统优势 (20)8.1 产品优势 (20)8.2 系统软件优势 (21)9. 系统应用 (21)10. 系统安装指导 (23)11. 系统设备介绍 (23)1.系统意义1.1对人员资产实时监督管理（信息中心可实时查看人员资产位置信息、人员资产数量、任何房间人员资产信息、人员资产动态变化、人员资产遇突发事情求助、进入危险区域告警信息等）。
1.2主动预警，解决事故发生滞后性问题，将事故发生隐患提前暴露，避免事故发生1.3突然场景再现，物联网技术与现有视频联动可实时查看现场情况，为调配相关人员资产及时解决突发情况提供依据1.4减轻工作人员资产管理的工作量，减少人力成本投入，提高工作效率1.5提高管理工作的信息化水平，推动对人员资产的管理工作向制度化、规范化、实时化、发展，确保人员资产安全稳定，为逐步实现“智能化全方位监管”奠定坚实基础。
2.系统简介RFID是一种通信技术，可通过无线电信号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。

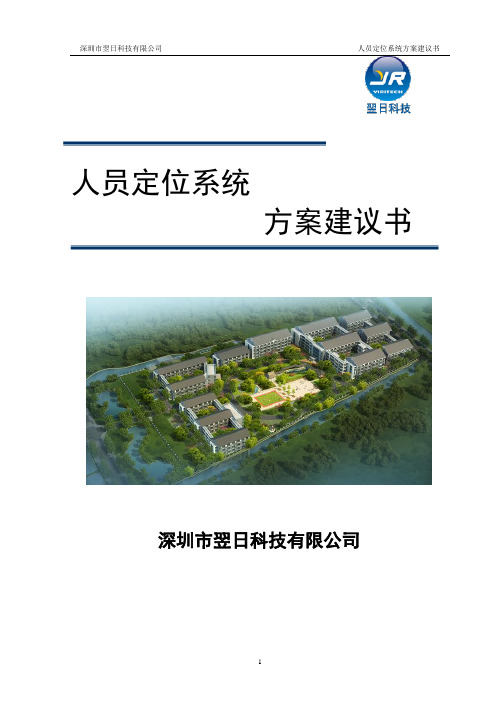

人员定位系统方案建议书深圳市翌日科技有限公司摘要当前福利院、养老院等单位，由于入住的人员属于特殊人群，对管理的要求都会比较严格，特殊人群不同于普通人，出现事故的概率相对来说比较高。
当前此类单位的人员管理主要依靠监管人员进行现场管理的方式，这种方式不但需要监管人员亲临现场，而且并不能从根本上解决人员管理问题，比如人员分布较分散，监管人员需要不断巡视各区域；人员较多时，并不能对每个人员起到监管作用。
随着社会经济的发展，福利院、养老院对管理水平的要求也不断提高，如何实现科学管理，提高管理水平和监管人员的工作效率，管理好每个人员，对福利院、养老院等单位来说至关重要。
翌日科技针对福利院、养老院等单位的管理难题，结合了ZigBee无线技术，开发出人员定位系统，可以从根本上解决人员管理的问题。
系统不但解决了监管人员要到现场进行巡查的麻烦，并且能够解决对每个人的实时监管。
监管人员只要坐在电脑旁，即可实现实时监控。
系统不仅节省大量人力，而且极大的提高了工作效率。
人员定位系统还可以扩展人员门禁考勤系统，实现人员从入院到出院整个过程中的实时监控、历史信息查看，从而让管理者能够对人员在院内生活期间的活动情况一幕了然，当出现紧急情况时可立刻定位到人员，进行及时处理。
人员定位系统是基于SQL大型数据库，在充分理解福利院、养老院的人员管理的需求后，结合ZigBee技术，将原来的人员亲临现场管理变成智能化的系统监控管理。
可解决人员管理难、工作效率低、无法实时监管到每个人、危险无法及时处理等问题，在很大程度上提高了人员管理工作效率。
关键词：人员定位系统、ZigBee技术、实时监控。
目录摘要 (2)1. 项目背景及意义 (4)2. 需求分析 (4)2.1. 用户需求 (5)2.2. 功能需求 (5)2.3. 非功能需求 (5)3 系统简介 (7)3.1. 系统概述 (7)3.2. 系统示意图 (7)3.3. 流程图 (8)4. 系统主要功能 (8)4.1. 实时监控 (8)4.2. 人员信息管理 (9)4.3. 人员查询 (9)4.4. 地图监控 (9)4.5. 区域管理 (9)4.6. 人员定位 (9)4.7. 轨迹回放 (9)4.8. 报警管理 (10)4.9. 设备管理 (10)4.10. 用户管理 (10)4.11. 可拓展 (10)5. 系统特点 (10)5.1. 实时监控 (10)5.2. 实时定位 (10)5.3. 区域限制 (11)5.4. 轨迹回放 (11)6. 设备布置原则 (11)7. 实现原理 (12)8. 主要设备 (13)8.1. 基站控制单元 (13)8.2. 定位基站 (13)8.2. 定位卡 (14)1.项目背景及意义当前福利院、养老院的人员管理多数还是依靠监管人员进行现场管理，不仅耗费了监管人员的大量时间而且也不能从根本上解决监管每个人的问题。
唯一ID 标识：嫌犯、干警安装佩戴北京昊天同泰科技微标签，在此定位物联网每个人都有唯一ID。
全局位置显示：监控室可实时显示数万个嫌犯/ 干警的实时位置，显示在监所平面/3d图中。
实时轨迹跟踪：嫌犯和干警的运动位置可以以轨迹形式显示，并分析轨迹异常行为历史数据回放：位置服务器存储长达几个月的历史位置数据，可回访查询关键时间点人员的动态情况安全区域报警：软件中轻松划定安全区电子围栏、警报区和禁区电子围栏，进入触发相应级别的报警聚众行为报警：设定例如2 米*2 米内聚集超过5 人，进行聚众行为预报动态点名功能：实时计算应到人数、实到人数、缺少人数警员报警功能：干警遭遇警情或人身威胁事件，可按下警员标签的报警按钮，通知控制台避免恶性事故摄像头联动：报警自动调用人员位置附近的摄像头，快速查看嫌犯实时视频，快速决策1）房间定位：在房间内绑定安装一个物联网无线节点并且在房间门口绑定安装一个物联网定向监测器。
由于定向对卡器可接收信号的范围较小，只有在RFID经过门口时才会收到RFID信号。
所以当且仅当定与房间绑定的向读卡器接收到了RFID的信号并且与房间绑定的无线物联网无线节点接收到该RFID的信号强度达到了一定的阀值时，认为与该RFID绑定的证物被带进了该房间。
反之，当且仅当与房间绑定的物联网定向监测器再次接收到该RFID信号并且与房间绑定的物联网无线节点接收到的该RFID信号强度减小到了一个固定的阀值甚至无法接收到该RFID的信号时，认为与该RFID绑定的证物被带离了该房间。
2）走廊定位：根据走廊长度在走廊安装若干个物联网无线节点，参考各物联网无线节点的收到的RFID的信号强度通过一定的算法，定位出该RFID绑定的证物在走廊中大概的位置。
3）楼梯口：在楼梯口绑定安装一个物联网定向监测器，当这个物联网定向监测器收到标签信号并且与楼梯口相邻的走廊内的物联网无线节点收不到该RFID信号时，认为与该RFID绑定的证物经此楼梯口被带离。
人员定位管理系统综合解决方案（优选.)监狱—看守所—戒毒所人员定位管理系统综合解决方案摘要：监狱人员定位管理系统主要运用射频识别技术，通过在监狱内布设信号接收终端与定位器，为服刑人员佩戴防拆卸的腕带标识卡，实现对服刑人员身份识别、定位跟踪、规则管制、及时报警等功能，从而有效地防止服刑人员出逃，保障服刑人员的人身安全，全面提高监狱的安防管理水平系统概述随着司法机关维护社会秩序和打击刑事犯罪的任务日益繁重，犯罪人员在各种监管场所的拘押、收教、劳动改造等数量持续不减。
我国目前的监狱人员管理现状，多数还停留在以狱警巡查加摄像机监视报警的阶段，无法对人员信息与位置进行实时管控，导致了一系列越狱事件的发生。
为了提高监区管理工作的信息化水平，推动犯人管理工作向制度化、规范化、实时化发展，确保监区安全稳定，逐步实现监区“智能全方位定位”奠定了坚实基础。
针对上面所提出的监狱管理中所存在的问题和挑战，北京天一众合科技股份有限公司提出此监狱行业人员定位管理系统。
监狱-看守所-戒毒所人员定位的需求，是为适应信息化发展，构建网络互联互通、信息资源共享、应用功能完备的狱政管理体系应运而生的。
(1)系统安装简单：本系统硬件安装设备体积小，安装简单。
每个房间仅需安装一根天线、每层仅需1至2 个读写器，最大限度降低工程量。
可实现精确的室内区域定位，监舍内定位准确率高达99.9%。
不但适合新监舍的基础设备搭建，也适合老旧监舍的改造。
(2)强化视频监控：针对监狱视频监控为主流的技防手段，通过和视频监控系统的无缝对接，实现重点监管人群位置主动监控(视频跟踪)，各类报警视频弹出监控(视频监控)。
这大大强化了视频监控的有效性和及时性，变被动监控为主动监控。
(3)区域定位准确可靠：通过腕带、标签与犯人的有效结合，加上优化的算法，对犯人可实现准确的区域定位。
基于位置确认可以点名、统计及报警的多种规则设定。
也可准确的实现轨迹回放、提高视频监控的有效性。
RFID技术在智能监狱管理中的应用【摘要】本文简单介绍了RFID技术的基本结构和特点，提出了基于RFID 技术的智能监狱管理系统，本系统能解决传统监狱管理模式中存在的问题，对现行监狱安全管理具有极大的借鉴意义。
【关键词】RFID；智能监狱；安全管理1.引言随着刑事犯罪增加，犯人数量激增的态势，犯罪的类型和罪犯的成分也越来越复杂，罪犯也变得越来越阴险狡诈，这给传统的监狱管理模式带来了巨大压力。
犯人暴狱、逃跑、闹事等安全隐患随时都有可能发生，这对监狱工作人员和执勤人员人身安全以及秩序的稳定造成巨大威胁。
本文提出的RFID智能监狱管理系统可使管理人员实时监控犯人动向，掌控各监区在押犯人详细信息及数目，能有效的防止在押犯人暴狱、脱逃、闹事，减小安全隐患发生的几率，秘密监视高危犯人，实时跟踪和追查闹事事件的发生，最大限度的保障工作人员和犯人的人身安全。
另外，系统还能实时清点指定区域犯人和掌握执勤干警信息，大大减轻监狱管理人员负担，在遇到突发事件时能够迅速定位犯人及执勤干警的所在位置，从而有效提高监狱管理水平。
2.RFID技术概述RFID技术是一种非接触式的自动识别技术，它通过使用射频电子设备发射射频信号，射频信号通过空间耦合来自动识别目标对象并获取相关数据，并且可以将新的信息写入目标对象的标识设备。
RFID的工作无需人工干预，可自动工作于各种恶劣环境。
RFID电子标签具有多种特点，体积小、重量轻、寿命长、可重复使用、支持多次读写、唯一标识号移动识别，无线定位跟踪管理。
RFID技术通过结合通信技术、互联网使用，可实现跟踪全球范围内物品和信息共享。
在交通物流、火车调度以及军事、建筑等方面的应用，可大幅度提高管理与运作效率，降低成本。
2.1 RFID系统组成典型的RFID应用系统由电子标签、读写器和中间件组成：电子标签：也称作射频标签、应答器或数据载体，组成包括耦合元件和芯片。
每个电子标签具有唯一的电子编码，高容量电子标签有用户可写入的存储空间，附着在物体上标识目标对象。
智能化监狱人员定位管理系统RFID技术解决方案
1. 概述 (1)
1.1 系统背景 (1)
1.2 项目概况 (1)
1.3 RFID技术介绍 (1)
2. 系统总体设计 (2)
2.1 系统描述 (2)
2.2 系统原理及架构 (3)
2.3 系统特点 (5)
3. 系统功能 (5)
3.1 人员定位监控 (5)
3.2 区域管理 (6)
3.3 报警管理 (7)
3.3.1 SOS呼救报警 (7)
3.3.2 区域限入报警 (7)
3.3.3 区域超员报警 (8)
3.3.4 标签故障报警 (8)
3.3.5 电子围栏实时跟踪 (8)
3.4 视频联动 (9)
3.5 历史记录查询 (9)
3.6 临时权限管理 (9)
4. 软件功能管理 (9)
4.1 标签管理 (9)
4.2 信息管理 (10)
4.3 区域地图管理 (10)
4.4 设备管理 (10)
4.5 系统用户管理 (10)
4.6 统计报表 (10)
4.7 可扩展功能 (11)
5. 设备介绍 (11)
5.1 RFID基站 (11)
5.2 RFID标识卡 (14)
5.3 定位器 (16)
6. 系统运行环境 (17)
6.1 软件环境 (17)
6.1.1 服务端 (17)
6.1.2 客户端 (18)
6.2 硬件环境 (18)
6.2.1 服务端 (18)
6.2.2 客户端 (18)
6.2.3 网络配置 (19)
1. 概述
1.1 系统背景
近年来随着国家法制制度的不断完善，国家已逐步从“罚”向“法”的角度转变。
司法机关对社会秩序的维护和刑事犯罪的打击力度在不断加大，各种监管场所的拘押、收教、劳动改造等人员数量持续不减。
目前的监狱对人员的管理，很大程度上还停留在以狱警巡查辅助视频监控的阶段，人员的信息采集比较滞后，人工作业比重大，信息化程度比较低。
由于受监狱的条件所限，不断导致一系列恶性越狱事件的发生，对社会及人民的生命财产安全产生了极大危害。
为防止越狱事件的再次发生，防止犯罪分子再次危害社会，监狱的智能化建设变得易异常迫切。
RFID技术在国内急速发展给监狱智能化建设带来新的契机，为提高监区管理工作的信息化水平，推动犯人管理工作向制度化、规范化、实时化发展，确保监区安全稳定，逐步实现监区“智能化全方位定位”奠定了坚实基础。
针对上面所提出的监狱管理中所存在的问题和挑战，北京天一众合科技股份有限公司提出此监狱人员定位管理系统。
1.2 项目概况
XX监狱在押人员4200人，干警人数600人，人员比例为7:1，现有的管理方式信息化程度较低，无法对在押人员做到行之有效的实时监管，北京天一众合科技股份有限公司依据行业现状，研发的《智能化监狱管理系统》可以很好的解决监狱存在的问题。
1.3 RFID技术介绍
射频识别技术RFID（Radio Frequency Identification Technology）是成熟于20世纪末，21世纪初的一种非接触式的最新自动识别技术，目前正在全世
界的各种行业中得以推广应用。
它通过射频信号自动识别目标对象并获取相关数据。
RFID是一项易于操控，简单实用且特别适合用于自动化控制的灵活性应用技术，其所具备的独特优越性是其它识别技术无法企及的。
➢识别工作无须人工干预；
➢它既可支持只读工作模式也可支持读写工作模式，且无需接触或精确瞄准；➢可自由工作在各种恶劣环境下；
➢可进行高度的数据集成；
➢由于该技术很难被仿冒、侵入，使RFID具备了极高的安全防护能力。
一个最基本的RFID系统一般包括以下几个部份：
➢标识卡(Tag)：由耦合元件及芯片组成，每个标签具有唯一的电子编码，附着在物体上标识目标对象；
➢读写器(Reader)：读取(有时还可以写入)标签信息的设备，可设计为手持式或固定式；
➢天线(Antenna)：在标识卡和读写器之间传递射频信号。
➢定位器：通过低频信号定位标识卡的当前位置。
2. 系统总体设计
2.1 系统描述
监狱人员定位管理系统将物联网技术运用到罪犯点名、出入登记等执法过程，可使监狱管理人员实时掌握监狱内各个受控区域在押人员的详细信息及数目，有效防止在押人员的出逃，减少罪犯结党闹事的几率，秘密监控高危在押人员，追查及跟进暴力事件的发生，最大限度的保障管理人员和在押人员的人身安全。
另外，系统还能实现自动点算指定区域内人数及周边执勤干警信息，大大降低监狱管理人员的工作强度，在遇到突发事件时能够迅速定位执勤干警的所在位置。
监狱人员定位管理系统通过在干警和罪犯身上携带的终端设备，感知干警和罪犯所在位置和区域，判断是否出现在非法区域、非法聚集、非法靠近、出入禁区、靠近周界等异常行为并及时发出报警。
与监狱内其他智能化子系统（门禁系统、视频监控系统、监管改造系统等）联动，能够共享信息，结合电子地图，各个分监区、监狱领导、指挥中心可以实时了解干警当班情况、警力分布；也可了解各位置罪犯人数，分布等信息，且可以查询地点中每个罪犯、干警的详细信息；能够随时查询某个干警或押犯当前位置，并在地图上调取该位置的摄像头的视频，便于监狱指挥中心和领导即时统筹管理掌握第一手资料。
2.2 系统原理及架构
该方案主要是利用RFID技术，通过定位器、电子标签及基站等终端设备，利用RFID无线通信技术将信息传输到采集服务器，并实现上层的各种应用，从而实现对监狱人员的身份识别、定位跟踪和轨迹查询等功能。
系统终端主要包括定位器、RFID基站、RFID电子卡、采集系统。
➢定位器：主动式发送器，当电子卡进入低频信号范围以后，能够接收到定位器天线连续发送的125KHZ低频信号，信号包括其自身编号，能够
用于进行不同定位器天线的区分与识别，识别范围为0-3m。
➢RFID电子卡：给监狱内的在监人员佩戴，具有唯一编号，可主动接受125KHz低频信号，并通过2.4G上传相关信息，能够实现身份认证、定
位跟踪和监控等功能。
➢RFID基站：主要是作为信息传输设备，实现监狱监控区域信号全覆盖，可接受卡发送的信息，并将信息上传到采集服务器。
➢采集系统：对基站上传的数据进行处理，实现上层的各种应用。
对监狱服刑人员佩带RFID服刑人员电子卡，工作频段在125K和2.4G，能够实时监控服刑人员的位置，这样可以实时掌握人员数量，当人员擅自离开或进入某一非法区域时，系统将报警，便于进行及时处理，系统同时会记录每个服刑人员的历史行动轨迹，便于查询统计。
系统总体架构示意图
2.3 系统特点
监狱人员定位管理系统用基于RFID无线射频识别技术，通过在监管场所这样一种特殊的环境里运用一种安全、可靠的自动识别系统来区分、识别、跟踪和定位在押人员，并将信息系统中每个人的信息和现实中的每一个人动态的联系起来，主动识别并自动按照设定的规则进行报警。
系统具有较高的实时性、安全性、可靠性、安全性和稳定性。
3. 系统功能
3.1 人员定位监控
能够精确定位佩带定位标签人员所在位置和区域，并显示在分监区、分控中心和指挥中心的监控端地图上，并可在分监区、分控中心和指挥中心的监控端通过输入人名或标签号查找指定人员（干警和罪犯）位置当前所处位置、信息。
人员定位示意图
1
人员详细信息
3.2 区域管理
能够自动实时、定时统计、汇总各区域干警数、罪犯数，与应到人数对比，确定人员是否到齐，实时显示带队干警的姓名（干警考勤），进出区域罪犯的照片、姓名、罪名等信息，值班干警可通过手持式终端机核对中心回传的信息是否与现场信息相符，系统还可以自动生成各个分监区值班日志，并提供打印功能。
在分监区、分控中心和指挥中心用电子表格以及电子地图等形式展现。
点名示意图
3.3 报警管理
3.3.1 SOS呼救报警
干警标签和罪犯标签都有报警按钮，一旦发生紧急状况，可以按下报警按钮，分监区、指挥中心监狱人员定位系统将会及时收到报警信息和报警位置，并快速找到事发现场。
3.3.2 区域限入报警
➢越界报警：某些区域属于禁区，未经允许的标签进入将发出报警信息，或某些犯人不能离开某个区域，一旦离开将发出报警信息；
➢非授权出入报警：在出入某些关口时，可事先设定好哪些标签可以通过，当不符合要求的标签出入关口时将发出报警信息；。
