电磁流量计什么时候需要接地环

电磁流量计接地环的作用
电磁流量计是一种用来测量管道内液体流速的仪器，它通过利用法拉第电磁感
应原理来测量导电液体的流速。

在电磁流量计的安装和运行过程中，接地环是一个非常重要的组件。

接地环的作用主要有以下几点：
1. 接地保护
接地环的主要作用之一是为电磁流量计系统提供良好的接地保护。

通过将接地
环连接到系统的接地点，可以有效地防止静电的积聚和放电，保护电磁流量计系统不受外部电气干扰的影响，保证系统的稳定运行。

2. 减小测量误差
接地环的另一个重要作用是减小测量误差。

在电磁流量计的测量过程中，如果
系统没有良好的接地，可能会导致电磁干扰或者其他电气干扰，影响流量计的准确性和稳定性。

通过使用接地环，可以有效地减小这些误差，保证流量计的准确测量。

3. 安全性考虑
接地环还能在一定程度上保证系统的安全性。

对于导电液体的测量系统来说，
安全始终是首要考虑的因素之一。

通过接地环的连接，可以避免因静电积聚而引起的电击风险，确保操作人员和设备的安全。

4. 系统稳定性
最后，接地环的作用还包括提高系统的稳定性。

在电磁流量计系统中，各个组
件之间的连接和操作都会影响系统的稳定性，而接地环的使用可以降低系统的电阻，减小干扰，提高系统整体的稳定性和可靠性。

综上所述，电磁流量计接地环在整个测量系统中扮演着至关重要的作用，它不
仅能够提供接地保护，减小测量误差，保证安全性，还能提高系统稳定性，保证电磁流量计系统的正常运行和精确测量。

因此，在安装和维护电磁流量计系统时，务必重视接地环的作用和选用。

天康电磁流量计安全操作及保养规程天康电磁流量计是一种广泛应用于化工、制药、环保、食品等领域的流量测量仪器，其具有高精度、可靠性强等优点，深受用户的青睐。

然而，在长期的使用过程中，如果没有正确的操作和保养，会影响仪器的精度和寿命，甚至对人身安全造成威胁。

因此，为了让用户更好地使用天康电磁流量计，本文将从安全操作和保养两方面出发，为大家提供一套完整的规程。

一、安全操作规程1.使用前须知在使用天康电磁流量计前，应认真阅读使用说明书，并确保了解以下安全注意事项：1.1 电磁流量计安装时必须接地。

1.2 产品应该安放在极端温度范围以内。

1.3 推荐使用脉冲输出信号时，将接地电路和信号线隔离。

1.4 推荐使用脉冲电池电源时，禁止将电源正负极相连。

1.5 不允许把涉及到的管线直接变形或者改动。

2.安装及调试2.1 电磁流量计应安装在室内或防护设施内，避免受日晒雨淋。

2.2 安装电磁流量计时，应保证仪表处于水平状态，以确保测量的准确性。

2.3 当电磁流量计在管道中不能采取垂直安装时，应安装在有效管道截面积的中心位置。

2.4 在调试过程中，注意安全，禁止使用尖锐工具直接接触仪表元件，以免对元件造成损坏，必要时，应用吸吮方式连接接头。

3.使用注意事项3.1 在使用电磁流量计时，应保持仪表周围空气的清洁干燥，禁止将其安装在有尘土、腐蚀性物质和强磁场的环境中。

3.2 常规清理除尘时，必须先拆卸电池，禁止将其用水直接冲洗或者浸泡在水中。

3.3 禁止使用物品割裂防护外壳或铜管线，以免发生气体渗漏。

3.4 禁止在高温、高湿的环境下使用电磁流量计，以免损坏元件。

3.5 电磁流量计的指示灯亮起，说明电机转速较高，此时应停止使用并注意维护。

二、保养规程1.日常维护1.1 每天应检查电磁流量计，确保其正常运转，若有异常，应及时处理。

1.2 电磁流量计应经常进行清洗，以保证其成分的纯度不受影响。

1.3 对电磁流量计及其附件进行定期清洗和漆面处理，以保持电磁流量计的外观干净整洁。

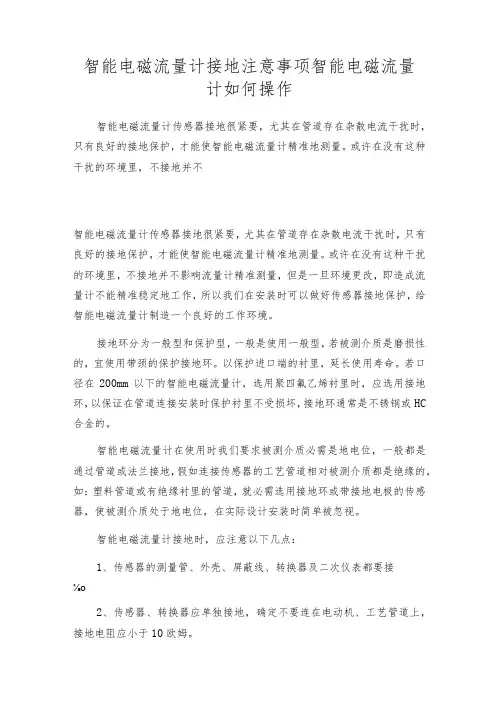

智能电磁流量计接地注意事项智能电磁流量计如何操作智能电磁流量计传感器接地很紧要，尤其在管道存在杂散电流干扰时，只有良好的接地保护，才能使智能电磁流量计精准地测量。

或许在没有这种干扰的环境里，不接地并不智能电磁流量计传感器接地很紧要，尤其在管道存在杂散电流干扰时，只有良好的接地保护，才能使智能电磁流量计精准地测量。

或许在没有这种干扰的环境里，不接地并不影响流量计精准测量，但是一旦环境更改，即造成流量计不能精准稳定地工作，所以我们在安装时可以做好传感器接地保护，给智能电磁流量计制造一个良好的工作环境。

接地环分为一般型和保护型，一般是使用一般型，若被测介质是磨损性的，宜使用带颈的保护接地环。

以保护进口端的衬里，延长使用寿命。

若口径在200mm以下的智能电磁流量计，选用聚四氟乙烯衬里时，应选用接地环，以保证在管道连接安装时保护衬里不受损坏，接地环通常是不锈钢或HC 合金的。

智能电磁流量计在使用时我们要求被测介质必需是地电位，一般都是通过管道或法兰接地，假如连接传感器的工艺管道相对被测介质都是绝缘的，如：塑料管道或有绝缘衬里的管道，就必需选用接地环或带接地电极的传感器，使被测介质处于地电位，在实际设计安装时简单被忽视。

智能电磁流量计接地时，应注意以下几点：1、传感器的测量管、外壳、屏蔽线、转换器及二次仪表都要接⅛o2、传感器、转换器应单独接地，确定不要连在电动机、工艺管道上，接地电阻应小于10欧姆。

3、传感器、转换器的接地在现场，去二次仪表的屏蔽层在掌控室一侧接地，切勿多端接地，以免因电位不同而引入干扰。

4、传感器安装在金属管道上，可将传感器的接地导线按制造厂的要求连接在管道法兰上，形成牢靠的接地回路仪表的接地点应是一个独立的接地点，不行共用其他电气设备的接地Q一专业分析仪器服务平台，试验室仪器设备交易网，仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪，高精度温湿度计，露点仪，高效液相色谱仪价格，霉菌试验箱，跌落试验台，离子色谱仪价格，噪声计，高压灭菌器，集菌仪,接地电阻测试仪型号，柱温箱，旋涡混合仪，电热套,场强仪万能材料试验机价格，洗瓶机，匀浆机，耐候试验箱，熔融指数仪,透射电子显微镜。

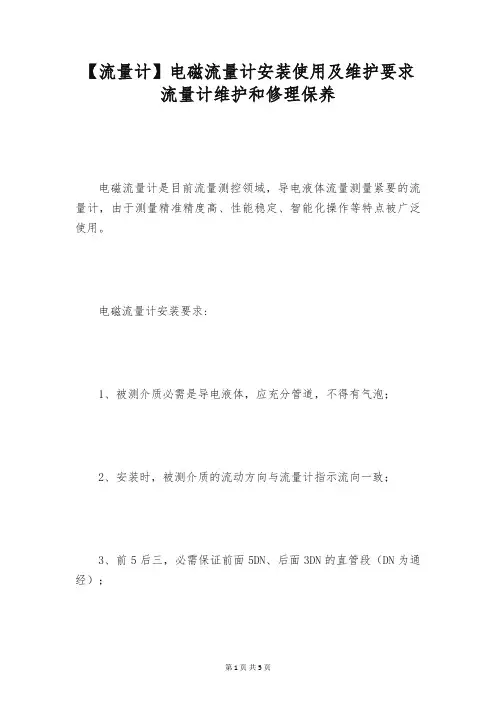

【流量计】电磁流量计安装使用及维护要求流量计维护和修理保养电磁流量计是目前流量测控领域，导电液体流量测量紧要的流量计，由于测量精准精度高、性能稳定、智能化操作等特点被广泛使用。

电磁流量计安装要求:1、被测介质必需是导电液体，应充分管道，不得有气泡；2、安装时，被测介质的流动方向与流量计指示流向一致；3、前5后三，必需保证前面5DN、后面3DN的直管段（DN为通经）；4、流量计尽可能避开测量管内变成负压，尽可能避开振动较大、周边有腐蚀性气体等安装环境恶劣的场所；5、流量计应避开铁磁性物体及有强电磁场的设备（如大电机、大变压器等），以免影响传感器工作磁场和流量信号；6、为了检修便利，建议在流量计安装处，安装旁通管道；7、流量计安装在高空或者井下时，应预留出充分的安装调试和维护和修理空间另依据不同防护等级做出相对应的举措；8、应充分了解被测介质的腐蚀属性以及流量计的特性，严防流量计受腐蚀；9、在传感器邻近管道进行焊接或火焰切割时，要实行隔离措施，防止衬里，且必需确认仪表转换器信号线未连接，防止损坏转换器；电磁流量计使用要求:1、流量计必需接地。

流量计的转换器，传感器必需接地并保持大地电位与管道电位相同，对于塑料或者有绝缘衬里的管道，必需安装接地环或接地电极来实现流体接地；2、正确连接相对应的接线端子，并依据流量计不同的供电要求给与供电，以免强电流烧坏流量计；掌控好管道中的压力，以保证介质是均匀的，以免影响流量的正常显示；3、水平安装时要使电极轴线平行于地平线，不要处于垂直于地平线，由于处于底部的电极易被沉积物覆盖，顶部电极易被液体中偶存气泡擦过遮住电极表面，使输出信号波动；4、对于固液两相流体，可以接受垂直安装，使传感器衬里磨损均匀，延长使用寿命。

电磁流量计维护要求:1、做好流量计的防雨、防尘、防晒等防护措施；2、流量计维护周期一般为半年，检修清洗时，应检查传感器衬里材质是否有破损、电极是否有损坏或者被沉积物覆盖，并将其清洗干净；3、流量计在出厂之前都做过标定，不建议非技术人员修改仪表参数；4、流量计不用时，应清洗传感器衬里，在流量计外部加上保护套，防止灰垢进入，然后置于干燥处保存。

电磁流量计传感器接地的要求
由于电磁流量计传感器的输出信号很小，通常只有几毫伏。

为了提高仪表抗干扰能力，电磁流量计输入回路中的零电位必须接地，以大地电位为零电位，这是传感器接地的充分条件。

接地不良或没接地线会导致外界干扰信号，导致电磁流量计AD转换器采样出错，报错形式有：空管、信号为零或信号出现负值。

电磁流量计的接地要求有两个方面：
1、从电磁流量计的工作原理和流量感应信号电流的回路来分析,传感器和转换器的接地端必须与被测介质同电位。

2、接地。

以大地为零电位，减少外界干扰。

一般情况下,工艺管道都是金属管，本身都是接地的,这点要求很容易满足。

但是在外界电磁场干扰较大的情况下,电磁流量计应另行设置接地装置，接地线采用截面大于5mm2的多股铜线,传感器的接地线绝不能接在电机或其它设备的公共地线上,以避免漏电流的影响。

接地电阻应小于10Ω。

a、电磁流量计的传感器在金属管道上安装(金属管道内壁没有绝缘涂层)。

b、电磁流量计的传感器在塑料管道上或在有绝缘衬里的管道上安装,传感器的两端应安装接地环、或接地法兰、或带有接地电极的短管。

使管内流动的被测介质与大地短路,具有零电位，否则，电磁流量计无法正常工作。

因此，电磁流量计并不要求非单独设置接地装置不可，尤其是小口径电磁流量传感器，但单独设置接地装置有利于仪表的可靠运行。

也就是说，对于电磁流量计的接地问题必须有一个正确的认识，要重视，但又不能盲目地过分强调。

标签:
电磁流量计。

在干扰情况下电磁流量计传感器的接地该采取的措施电磁流量计传感器通常采用双耦合环结构，通过测量液体流经管道时的感应电压来确定流量。

然而，由于周围环境的电磁干扰和信号传输线路的建造不当，会导致测量数据出现偏差和误差。

其中一个可能的原因是电磁流量计传感器接地不良，因此我们需要采取一些措施来避免这种情况。

什么是接地接地是指将电路的一个导体与地或大地之间连接，使之成为与地电势相等的电势。

接地可保证电路的可靠性和安全性，并起到抑制电磁干扰和静电干扰的作用。

接地的必要性在电磁流量计传感器中，接地起到以下三个方面的作用：1.保护设备：通过接地，可以将电路的带电部分与地之间产生的电阻消耗掉，避免过高的电压对设备造成损坏。

2.抑制电磁干扰：在流量计传感器中，传感器和输出电缆很容易受到电磁波的影响，导致信号失真或数据误差。

接地可把过多的电磁波引入地，保护传感器本身。

3.提高测量精度：流量计传感器在工作时需要测量的是微弱的感应电压信号，任何微小的干扰都可能会导致测量数据出现损失。

接地可以有效地抑制噪声及其它干扰。

简言之，电磁流量计传感器的接地是必不可少的环节。

接地措施具体来说，在使用电磁流量计传感器时，为了保证测量数据的精确性同时避免探头在遇到具有复杂磁场或较为恶劣的环境因素时发生问题，我们应该采取如下几项接地措施。

1. 保证接地低阻值为了确保电磁流量计传感器正常工作，接地线路必须检查接地电阻值，保证不超过规定值。

一般来说，应在0.1欧姆以下，如果不够低，将触发电气故障。

2. 避免地线成环地线环接法会在电磁干扰较强的地方形成一个环，并导致信号回陆。

这样在强干扰环境中使用电磁流量计传感器会对机器产生干扰。

为了减少这种情况发生，建议将多层楼的园区分开接地。

使用电磁流量计传感器的地线需要与其他接地线分开使用，不允许接地管路达到两个或两个以上的地点。

3. 接地与机器主体隔离传感器的电缆和主体机器的接地通过电缆架式的连接是不合理的。

电磁流量计的安装要求作者: 日期:电磁流量计的安装要求2008-09-24 09:57 来源：国电中自安装场所的选择为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：1.尽量避开铁磁性物体及具有强电磁场的设备（大电机、大变压器等），以免磁场影响传感器的工作磁场和流量信号。

2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20〜+ 60 C,相对湿度小于85% 。

3.流量计周围应有充裕的空间，便于安装和维护。

安装建议电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如:弯头、切向限流或上游有半开的截止阀）则与测量无关。

如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：a.增加前后直管段的长度；b.采用一个流量稳定器；c.减少测量点的截面。

水平和垂直安装传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。

垂直安装时，流体应自下而上流动。

传感器不能安装在管道的最高位置，这个位置容易积聚气泡。

传感器不能安装在管道的爆高位st确保满管安装确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。

如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

弯管、阀门和泵之间的安装为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。

如做不到则应采用稳流器或减小测量点的截面积。

弯管、爾门和泵之间的安装传感器不能安装在泵的进水口为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。

传感器的进口直管段和出口直管段比较理想的安装地点应选择测量点前后有足够的直管段。

进口直管段应>5D , 出口直管段> 3D（D为传感器公称口径）。

插入式进口直管段应 > 20 D ,出口直管段>7D（D为传感器公称口径）。

min 3D管道出口为放空时的安装当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。

电磁流量计的安装要求流量计常见问题解决方法电磁流量计的安装要求为了你正确的测量，在选择管道上位置时应注意以下几点要求:⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

⑵介质在安装位置应当满管流动，避开比满管及气体附着在电极上。

⑶对于液固两相流体，可以接受垂直安装，使被传感器衬里磨损均匀，延长使用寿命。

⑷流量计安装位置介质不满管时，可实行抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。

（见图）⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须充分：前直管段25DN,后直管道22DN（DN为管径）⑹前后直管段为流量计前25DN,后端22DN这些问题大家已经很谙习了，把它摆列出来是想进一步发掘更有效的使用阅历。

1、电磁流量计是容积式液体流量计，在测量时应保证流量计内的液体是充分管道的。

为使流速平稳，流量计前后应有大于5D和2D的直管段。

流量计口径大小的选择应使最小最大流量时的流速在保证测量精度的范围内。

2、当不得不装在自上而下的垂直管道上时，流量计应装在管道的下部，且流量计下游装有节流阀门使下游产生一背压。

3、当测量简单积渣附着的介质时，不要将流量计安装在倾斜管道的最低点。

在管低端安装清洗阀或盲板，定期清洗内壁附着物。

4、在振动猛烈的现场应将传感器和转换器分开安装。

口径至≥DN350的流量计两端应设支架或吊架。

5、安装在塑料管道或带内衬管道上必需使用接地环。

如接地环和测量电极由不同材料制成，会引起电化学腐蚀损坏电极。

电极材质选配不当，被测介质会使电极极化而减弱信号的电势。

因此，电极材料的选择也应引起注意，可参阅说明书及与制造厂商讨。

6、有些工况需在管道内注入化学药品，注入后会导致液体导电率不匀对电磁流量计输出信号产干扰。

对此，可接受在流量计下游注入,如需在上游注入则注入点应与流量计保持确定距离，使液体混合均匀。

电磁流量计的安装要求为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。

2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。

3.流量计周围应有充裕的空间，便于安装和维护。

安装建议电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。

如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：a. 增加前后直管段的长度；b. 采用一个流量稳定器；c. 减少测量点的截面。

水平和垂直安装传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。

垂直安装时，流体应自下而上流动。

传感器不能安装在管道的最高位置，这个位置容易积聚气泡。

确保满管安装确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。

如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

弯管、阀门和泵之间的安装为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。

如做不到则应采用稳流器或减小测量点的截面积。

传感器不能安装在泵的进水口为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。

传感器的进口直管段和出口直管段比较理想的安装地点应选择测量点前后有足够的直管段。

进口直管段应≥5D，出口直管段≥3D(D为传感器公称口径）。

插入式进口直管段应≥20 D ，出口直管段≥7D(D为传感器公称口径）。

管道出口为放空时的安装当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。

传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。

串联安装和平行安装如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。

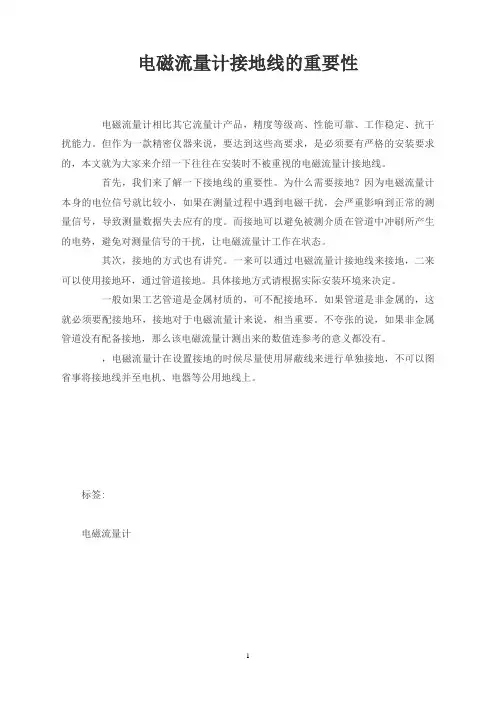

电磁流量计接地线的重要性
电磁流量计相比其它流量计产品，精度等级高、性能可靠、工作稳定、抗干扰能力。

但作为一款精密仪器来说，要达到这些高要求，是必须要有严格的安装要求的，本文就为大家来介绍一下往往在安装时不被重视的电磁流量计接地线。

首先，我们来了解一下接地线的重要性。

为什么需要接地？因为电磁流量计本身的电位信号就比较小，如果在测量过程中遇到电磁干扰，会严重影响到正常的测量信号，导致测量数据失去应有的度。

而接地可以避免被测介质在管道中冲刷所产生的电势，避免对测量信号的干扰，让电磁流量计工作在状态。

其次，接地的方式也有讲究。

一来可以通过电磁流量计接地线来接地，二来可以使用接地环，通过管道接地。

具体接地方式请根据实际安装环境来决定。

一般如果工艺管道是金属材质的，可不配接地环。

如果管道是非金属的，这就必须要配接地环，接地对于电磁流量计来说，相当重要。

不夸张的说，如果非金属管道没有配备接地，那么该电磁流量计测出来的数值连参考的意义都没有。

，电磁流量计在设置接地的时候尽量使用屏蔽线来进行单独接地，不可以图省事将接地线并至电机、电器等公用地线上。
