工程制图基础B-第一章工程制图基本知识与技能-杨智勇

用圆弧连接两圆弧
绘制轮架举例
1．挂轮架线段分析
ф 112、ф 62等是已知线段，圆弧R34、和R34相接的圆弧R142（图中 R142未注出）等是中间线段，R20、R40的圆弧，两圆弧的公切线等是连接线 段。
２．挂轮架尺寸分析
挂轮架平面 图形中的尺寸 ф 112、ф 62等是 确定图形几何元 素形状大小的尺 寸，叫定形尺寸； 而R108、108、30º 等是确定圆心位 置的，叫定位尺 寸；ф 112的圆心 和垂直中心线是 108和30º 等尺寸的 起始位置，叫尺 寸基准。

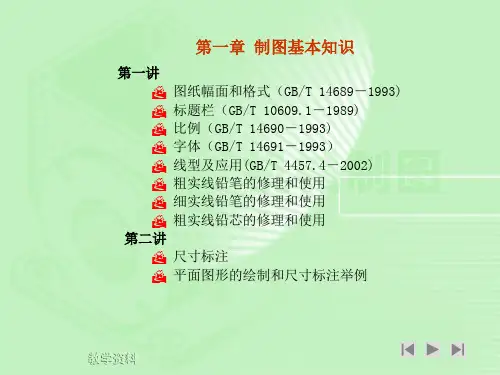

第一章 制图基本知识
第一讲 第二讲 图纸幅面和格式（GB/T 14689－1993) 标题栏（GB/T 10609.1－1989) 比例（GB/T 14690－1993) 字体（GB/T 14691－1993） 线型及应用(GB/T 4457.4－2002) 粗实线铅笔的修理和使用 细实线铅笔的修理和使用 粗实线铅芯的修理和使用
三、角度数字的注写方法
角度的数字一律写成水平方向，一般注写在尺寸线的中 断处，也可写在尺寸线的上方，或引出标注。
四、尺寸标注中的符号
圆心角大于180°时，要标注圆的直径，且尺寸数字 前加“φ”；圆心角小于等于180°时，要标注圆的半径，且 尺寸数字前加“R”；标注球面直径或半径尺寸时，应在符 号φ或R前再加符号“S”。
第二系列
缩小比例
放大比例 2:1 5:1 1×10n:1 2×10n:1 5×10n:1
五、字体（GB/T 14691－1993）
GB/T 14691-1993规定了技术制 图字体的样式，铅笔字的书写要 领如下： （1）用H或HB铅笔写字，将铅笔 修理成圆锥形，笔尖不要太尖或 太秃； （2）按所写的字号用H或2H的铅 笔打好底格，底格宜浅不宜深； （3）字体的笔画宜直不宜曲， 起笔和收笔不要追求刀刻效果， 要大方简洁； （4）字体的结构力求匀称、饱 满，笔画分割的空白分布均匀。

1.1.3 字体(摘自GB/T 14691—1993) 1. 技术图样及有关技术图样中字体的基本要求 (1) 字体的书写必须做到：字体端正、笔画清楚、间隔均匀、排列整齐。 (2) 字体的号数用字体的高度h表示，其公称尺寸系列为1.8mm，2.5mm，3.5mm， 5mm，7mm，10mm，14mm，20mm。此字高数系的公比为，若有需要，字高还可按的比 率递增。 (3) 图样上的字体一般为汉字、数字与拉丁字母。汉字应写成长仿宋体字，并 采用国家正式公布推行的简化字。汉字的高度即字高h不应小于3.5mm ，其宽度一 般为。字母和数字分A型和B型。A型字体的笔画宽度b为字高h的1/14。B型字体的笔 画宽度b为字高h的1/10。在同一图样上，只能允许选用一种形式的字体。 (4) 字母和数字可写成斜体和直体，斜体字字头向右倾斜，与水平基准线成 75°夹角。 (5) 用作指数、分数、极限偏差、注脚等的数字及字母，一般采用小一号字体。 (6) 汉字、拉丁字母、数字等组合书写时，其排列格式和间距都应符合标准的 规定。
图样中的图线画法应符合如下要求： (1) 同一图样中，同类图线的宽度应基本一致。虚线、细点画线及双点画线的线段长短和间 隔应大致相等。细点画线和双点画线的首尾两端应是长画而不是短画。 (2) 图线相交时应以线段相交，但当虚线是粗实线的延长线时，其连接处应留空隙，如图 1.7(a)所示。 (3) 绘制圆的对称中心线时，圆心应为线段的交点，且对称中心线两端应超出圆弧3～5mm。 在较小的图形上绘制细点画线或双点画线有困难时，可用细实线代替，如图1.7(b)所示。图线的 应用如图1.8所示。
图1.5 拉丁字母、阿拉伯数字及罗马数字示例 1.12
第1章 工程制图的基本知识和技能
1.1 国家标准《技术制图》和《机械制图》

4
5 6 7 8 9
01.2
02.1 02.2 04.1 04.2 粗点画线 细双点画线
，长画长 有特殊要求的表面的表示线。点长
3d
对称中心线、回转体的轴线。点长，长画长
24d
有特殊要求的表面的表示线。点长，短间隔 长3d，长画长24d
相邻辅助零件的轮廓线、极限位置的轮廓线、 轨迹线、中断线。点长，短间隔长3d，长画 长24d
2.尺寸的组成
尺寸的组成及标注示例
3.尺寸注法示例
（1）尺寸数字的注写
（2）尺寸数字的方向
30°范围内避免标注，需要时采用右边方式标注
（3）尺寸数字经过图线时的注法
（4）常见尺寸标注方法
圆及圆弧尺寸标注
小尺寸的标注
角度、弧长的标注
球面尺寸的标注
4.常见尺寸标注符号及缩写词
含义 直径 半径 球直径 球半径 厚度 均布 符号或缩写词 含义 符号或缩写词
正方形
深度 沉孔或锪平 埋头孔 弧长 斜度
45°倒角
锥度
返回
1.2 绘图工具及其使用
1.2.1 图板和丁字尺
图板和丁字尺的使用
丁字尺画水平线
1.2.2 三角板
三角板配合丁字尺画特殊角度直线
画已知线段的平行线和垂直线
1.2.3 圆规和分规
分规及其使用

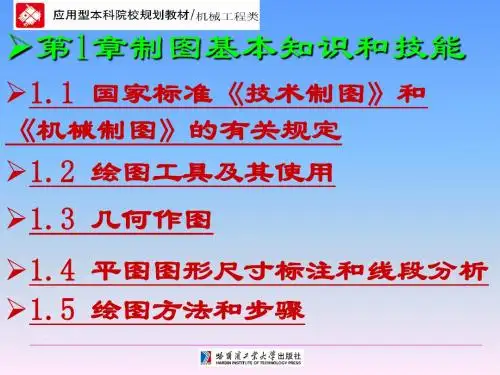

第1章制图基本知识和技能
1.1 国家标准《技术制图》和 《机械制图》的有关规定 1.2 绘图工具及其使用
1.3 几何作图 1.4 平图图形尺寸标注和线段分析 1.5 绘图方法和步骤
1.1国家标准《技术制图》和 《机械制图》的有关规定
1.1.1 图纸幅面和格式（GB/T 14689‐1993）

20 10
A2
420×594 25
A3
297×420
A4
210×297
10 5
注：a、c、e为留边宽度
工程制图
幅面代号的几何含义，实际上就 是对0号幅面的裁切次数
A1 中 的 “ 1” ， 表 示 将 整 张 纸 （A0幅面）的长边对折（裁切）一 次所得的幅面；A4中的“4”，表示 将整张纸的长边对折（裁切）四次 所得的幅面
1.图线的型式及应用
b/2
第一章工程制图基础知识与基本技能
四、图 线
图线是指起点和终点间以任意方式连接的一种几何图形，形状可以是直线或 曲线、连续线和不连续线
国家标准《GB/T 4457.4—2002 机械制图 图样画法 图线》规定九种图线
名称
线型
表1-3 线型及应用 线宽
一般应用
粗实线
可见棱边线、可见轮廓线、相贯线、螺纹牙顶线、螺
第一章工程制图基础知识与基本技能
第一章 工程制图基础知识与基本技能
第一节 制图的基本规定 第二节 绘图常用工具的使用 第三节 几何作图 第四节 平面图形的绘图 第五节 绘图的方法和步骤
总目录
第一章工程制图基础知识与基本技能
第一节 制图的基本规定
一、图纸幅面和格式
二、比例
三、字体
四、图线 五、尺寸注法
3.标题栏（GB/T 10609.1-2008）
第一章工程制图基础知识与基本技能
简化标题栏
第一章工程制图基础知识与基本技能
二、比例（GB/T14690-1993）
1.定义
图样中机件要素的线性尺寸与实际机件相应要素 的线性尺寸之比。
注意：不论采用何种比例，图样中标注的尺寸数值必
