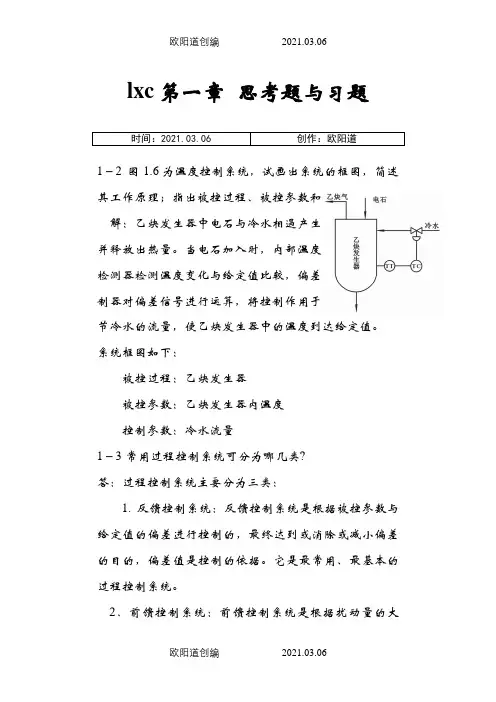

lxc第一章思考题与习题时间：2021.03.06 创作：欧阳道1－2 图1.6为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。

解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。

当电石加入时，内部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。

系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2.衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

B Bn '=衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。

电气测量总结一、课程的目的掌握基本电量（电压、电流、功率、电能、频率、相位差、功率因数）和电路参数（直流电阻、交流阻抗，包括电感的品质因数、电容的介质损耗）的测量方法。

了解电工仪表、仪器的基本工作原理，能够正确选择和使用。

掌握误差估算方法，能够在工程测量中估算直接测量和间接测量的系统误差。

为从事电气方面的工作和科研奠定工程测量方面的基础。

二、学习方法掌握原理，理解特点，能够正确使用。

主要资料：教材，课件，习题。

辅助资料：电路，电磁场。

三、主要内容u，i。

直流，交流，大，中，小。

功率。

直流，交流；单相，三相；有功，无功。

f Tϕϕ。

数字测量方法。

,,,cos直流电阻，交流阻抗。

大，中，小。

附件：采样电阻，分流器，分压器。

互感器。

误差分析及传递。

重点：各量的模拟测量方法、数字测量方法、间接测量方法、其它测量方法。

各方法的适用情况、原理、特点、误差分析。

四、具体内容（依据陈立周电气测量（第5版））（一）电工仪表与测量的基本知识1、模拟指示仪表的组成和基本原理测量机构是核心。

一种测量机构和不同的测量线路可以组成不同功能的电工仪表，例如，磁电系测量机构接分流器可构成直流电流表，接分压器可构成直流电压表，接电源可构成欧姆表，接整流电路可构成交流的电压或电流表，接传感器可用于测量非电量。

不同类型的测量机构其具体结构不同，但基本原理是相同的，即必然有三个基本力矩：作用力矩，反作用力矩，阻尼力矩。

这三个力矩是各种测量机构中必不可少的，它们决定了测量机构特性。

当作用力矩和反作用力矩相等时，决定了指针的平衡位置。

阻尼力矩改善可动部分的运动特性，使指针尽快静止在平衡位置。

不同的测量机构产生着三个力矩的方式是不同的。

2、数字仪表的组成和基本原理核心是直流数字电压表，将直流电压进行A/D转换和处理。

不同的测量线路将各种待测量转换为允许输入的直流电压。

数字法测量频率和周期不需要A/D转换。

相位差可转换为时间测量，因而数字法测相位差和功率因数也不用A/D转换。
