《地下工程防水技术规范》新标准

地下工程防水技术规范 (GBJ108—87)防水工程科普范本一：地下工程防水技术规范 (GBJ108—87)防水工程科普第一章绪论1.1 本章介绍地下工程防水技术规范的目的和适用范围。

1.2 介绍地下工程防水技术规范的主要内容和结构。

第二章材料与设备2.1 介绍地下工程防水材料的种类和性能要求。

2.2 介绍防水设备的种类和使用方法。

第三章工程施工3.1 介绍地下工程防水的施工方法和步骤。

3.2 介绍地下工程防水施工中的质量控制要点。

第四章防水工程质量验收与评定4.1 介绍地下工程防水工程的验收标准和方法。

4.2 介绍地下工程防水工程的评定标准和方法。

4.3 介绍地下工程防水工程的质量保证措施。

第五章工程保护与维护5.1 介绍地下工程防水工程的保护和维护措施。

5.2 介绍地下工程防水工程的定期检查和维修方法。

第六章典型工程案例分析6.1 介绍地下工程防水工程的典型案例。

6.2 对典型案例进行分析和总结。

第七章结论7.1 对地下工程防水技术规范进行总结和评价。

7.2 提出地下工程防水技术规范的改进意见和建议。

附件：地下工程防水技术规范相关表格和图纸。

法律名词及注释：1. 地下工程防水技术规范：指定了地下工程防水的技术要求和施工规范。

2. 典型工程案例：具有代表性的地下工程防水工程案例。

3. 质量控制：在施工过程中对工程质量进行监控和管理。

4. 质量保证措施：保证地下工程防水工程质量的措施，包括材料选择、设备使用等。

范本二：地下工程防水技术规范 (GBJ108—87)防水工程科普第一章地下工程防水技术规范的目的和适用范围1.1 介绍地下工程防水技术规范的制定目的和重要性。

1.2 说明地下工程防水技术规范的适用范围和具体适用对象。

第二章地下工程防水技术规范的主要内容和结构2.1 介绍地下工程防水技术规范的主要章节和内容概述。

2.2 详细介绍各章节的具体内容和细化层次。

第三章地下工程防水材料的种类和性能要求3.1 地下工程防水材料的种类和常见特性。

第一章总则第1.0.1条为使地下工程防水的设计和施工符合技术先进、经济合理、安全适用、确保质量的要求，特制订本规范。

第1.0.2条本规范适用于工业与民用地下建筑、防护工程及隧道等地下工程防水的设计、施工和验收。

第1.0.3条地下工程防水的设计和施工必须做好工程水文地质勘察工作，遵循“防、排、截、堵相结合，因地制宜，综合治理”的原则。

第1.0.4条地下工程的防水，应积极采用经过试验和鉴定并经实践检验行之有效的新材料、新结构、新技术。

第1.0.5条地下工程防水的设计和施工除应遵守本规范规定外，还应符合其它有关的国家现行标准、规范的规定。

第二章地下工程防水设计第一节一般规定第2.1.1条地下工程的防水设计，应定级准确、措施可靠、选材适当、经济合理。

第2.1.2条城市的地下工程，宜根据总体规划及排水体系，进行合理布局和确定工程标高。

第2.1.3条地下工程的防水设计，应考虑地表水、潜水、上层滞水、毛细管水等的作用，以及由于人为因素引起的附近水文地质改变的影响，合理确定工程防水标高。

第2.1.4条地下工程的防水，宜采用防水混凝土自防水结构，并根据需要可设附加防水层或采用其它防水措施。

第2.1.5条变形缝、施工缝、穿墙管（盒）、埋设件、预留孔洞等特殊部位，应采取加强措施。

第2.1.6条地下管沟、地漏、出入口、窗井等，应有防灌措施，寒冷地区的排水沟应有防冻措施。

第2.1.7条防水设计前，应根据工程特点搜集下列有关资料一、最高地下水位的标高，出现的年代，近几年的实际水位标高和随季节变化情况；二、地下水类型、补给来源、水质、流量、流向、渗透系数、压力;三、工程地质构造、岩层走向、倾角、节理及裂隙，含水地层及不透水地层的特性和分布情况，溶洞、陷穴以及填土区和松软土层情况；四、历年气温变化情况、降水量、蒸发量及地层冻结深度；五、区域地形、地貌、天然水流、水库、水沟、废弃坑井以及地表水、洪水和给水排水系统资料；六、工程所在区域的地震、地热有含瓦斯等有害物质资料；七、施工技术水平和材料来源。

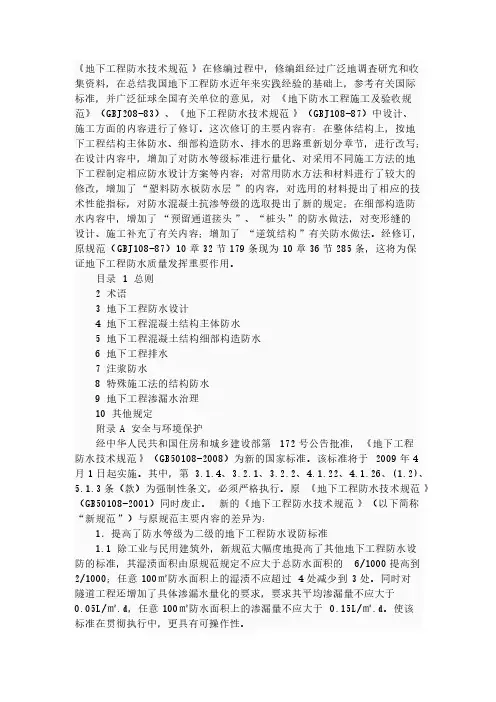

《地下工程防水技术规范》在修编过程中，修编组经过广泛地调查研究和收集资料，在总结我国地下工程防水近年来实践经验的基础上，参考有关国际标准，并广泛征球全国有关单位的意见，对《地下防水工程施工及验收规范》（GBJ208-83）、《地下工程防水技术规范》（GBJ108-87）中设计、施工方面的内容进行了修订。

这次修订的主要内容有：在整体结构上，按地下工程结构主体防水、细部构造防水、排水的思路重新划分章节，进行改写；在设计内容中，增加了对防水等级标准进行量化、对采用不同施工方法的地下工程制定相应防水设计方案等内容；对常用防水方法和材料进行了较大的修改，增加了“塑料防水板防水层”的内容，对选用的材料提出了相应的技术性能指标，对防水混凝土抗渗等级的选取提出了新的规定；在细部构造防水内容中，增加了“预留通道接头”、“桩头”的防水做法，对变形缝的设计、施工补充了有关内容；增加了“逆筑结构”有关防水做法。

经修订，原规范（GBJ108-87）10章32节179条现为10章36节285条，这将为保证地下工程防水质量发挥重要作用。

目录 1 总则 2 术语 3 地下工程防水设计 4 地下工程混凝土结构主体防水 5 地下工程混凝土结构细部构造防水 6 地下工程排水 7 注浆防水 8 特殊施工法的结构防水 9 地下工程渗漏水治理 10 其他规定 附录A 安全与环境保护 经中华人民共和国住房和城乡建设部第172号公告批准，《地下工程防水技术规范》（GB50108-2008）为新的国家标准。

该标准将于2009年4月1日起实施。

其中，第 3.1.4、3.2.1、3.2.2、4.1.22、4.1.26、(1.2)、5.1.3条（款）为强制性条文，必须严格执行。

原《地下工程防水技术规范》（GB50108-2001）同时废止。

新的《地下工程防水技术规范》（以下简称“新规范”）与原规范主要内容的差异为： 1．提高了防水等级为二级的地下工程防水设防标准 1.1 除工业与民用建筑外，新规范大幅度地提高了其他地下工程防水设防的标准，其湿渍面积由原规范规定不应大于总防水面积的6/1000提高到2/1000；任意100㎡防水面积上的湿渍不应超过4处减少到3处。

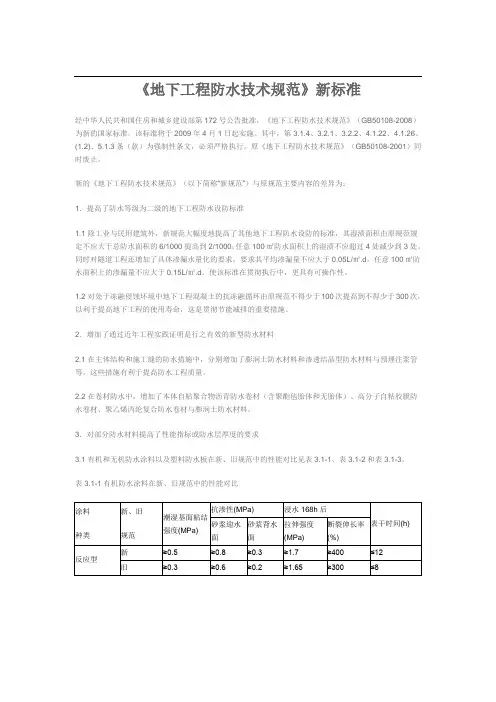

《地下工程防水技术规范》新标准经中华人民共和国住房和城乡建设部第172号公告批准，《地下工程防水技术规范》（GB50108-2008）为新的国家标准。

该标准将于2009年4月1日起实施。

其中，第3.1.4、3.2.1、3.2.2、4.1.22、4.1.26、(1.2)、5.1.3条（款）为强制性条文，必须严格执行。

原《地下工程防水技术规范》（GB50108-2001）同时废止。

新的《地下工程防水技术规范》（以下简称“新规范”）与原规范主要内容的差异为：1．提高了防水等级为二级的地下工程防水设防标准1.1 除工业与民用建筑外，新规范大幅度地提高了其他地下工程防水设防的标准，其湿渍面积由原规范规定不应大于总防水面积的6/1000提高到2/1000；任意100㎡防水面积上的湿渍不应超过4处减少到3处。

同时对隧道工程还增加了具体渗漏水量化的要求，要求其平均渗漏量不应大于0.05L/㎡.d，任意100㎡防水面积上的渗漏量不应大于0.15L/㎡.d。

使该标准在贯彻执行中，更具有可操作性。

1.2 对处于冻融侵蚀环境中地下工程混凝土的抗冻融循环由原规范不得少于100次提高到不得少于300次，以利于提高地下工程的使用寿命，这是贯彻节能减排的重要措施。

2．增加了通过近年工程实践证明是行之有效的新型防水材料2.1 在主体结构和施工缝的防水措施中，分别增加了膨润土防水材料和渗透结晶型防水材料与预埋注浆管等，这些措施有利于提高防水工程质量。

2.2 在卷材防水中，增加了本体自粘聚合物沥青防水卷材（含聚酯毡胎体和无胎体）、高分子自粘胶膜防水卷材、聚乙烯丙纶复合防水卷材与膨润土防水材料。

3．对部分防水材料提高了性能指标或防水层厚度的要求3.1 有机和无机防水涂料以及塑料防水板在新、旧规范中的性能对比见表3.1-1、表3.1-2和表3.1-3。

表3.1-1有机防水涂料在新、旧规范中的性能对比涂料种类新、旧规范潮湿基面粘结强度(MPa)抗渗性(MPa) 浸水168h后表干时间(h)砂浆迎水面砂浆背水面拉伸强度(MPa)断裂伸长率(%)反应型新≥0.5≥0.8≥0.3≥1.7≥400≤12旧≥0.3≥0.6≥0.2≥1.65≥300≤8水乳型新≥0.2≥0.8≥0.3≥0.5≥350≤4旧≥0.6≥0.2聚合物水泥新≥1.0≥0.8≥0.6≥1.5≥80≤4旧≥0.6表3.1-2无机防水涂料在新、旧规范中的性能对比涂料种类新、旧规范抗折强度(MPa)粘结强度(MPa)抗渗性(MPa)第一次第二次掺外加剂、掺合料水泥基防水涂料新≥4.0≥1.0≥0.8/旧水泥基渗透结晶型防水涂料新≥4.0≥1.0≥1.0≥0.8旧≥3.0≥0.8/表3.1-3塑料防水板在新、旧规范中的性能对比项目新、旧规范性能指标乙烯—醋酸乙烯共聚物乙烯—沥青共聚物聚氯乙烯高密度聚乙烯断裂伸长率（%）新≥500≥450≥200≥400旧≥200不透水性，2h (MPa)新≥0.3≥0.3≥0.3≥0.3旧≥0.2低温弯折性新-35℃无裂纹-35℃无裂纹-20℃无裂纹-35℃无裂纹旧-20℃无裂纹热处理尺寸变化率（%）新≤2.0≤2.5≤2.0≤2.0旧≤2.53.2 高聚物改性沥青防水卷材的低温柔度由≤-15℃降低到≥-25℃，同时增加了高聚物改性沥青防水卷材的可溶物含量和热老化后低温柔度的指标，要求在-22℃条件下无裂纹，以利于监控伪劣卷材应用在工程中。

GB50108-《地下工程防水设计规范》简介GB是中国的地下工程防水设计规范，该规范的编制旨在确保地下工程的防水设计能够满足工程质量要求，减少地下工程因水问题而引发的安全风险。

本文将对GB进行简要介绍。

规范内容GB规范主要包含以下几个方面的内容：1. 规范适用范围：该规范适用于各类地下工程的防水设计，包括地下建筑、地下工程隧道、地下管道等。

规范适用范围：该规范适用于各类地下工程的防水设计，包括地下建筑、地下工程隧道、地下管道等。

2. 设计基本原则：规范提出了地下工程防水设计的基本原则，包括防水层的选择、防水材料的使用、施工工艺等。

设计基本原则：规范提出了地下工程防水设计的基本原则，包括防水层的选择、防水材料的使用、施工工艺等。

3. 防水层的设计：规范详细介绍了各类地下工程中防水层的设计要求，包括防水层的材料、厚度、施工方法等。

防水层的设计：规范详细介绍了各类地下工程中防水层的设计要求，包括防水层的材料、厚度、施工方法等。

4. 渗流计算和防水设计：规范对地下工程中的渗流计算方法进行了介绍，并提供了相应的设计指导。

渗流计算和防水设计：规范对地下工程中的渗流计算方法进行了介绍，并提供了相应的设计指导。

5. 施工与验收：规范对地下工程防水施工过程中的要求进行了规定，并对防水工程的验收标准进行了说明。

施工与验收：规范对地下工程防水施工过程中的要求进行了规定，并对防水工程的验收标准进行了说明。

规范应用与意义GB规范的应用可以带来以下几个方面的意义：1. 保障地下工程质量：该规范的应用能够提高地下工程的防水设计水平，确保工程的质量和安全性。

保障地下工程质量：该规范的应用能够提高地下工程的防水设计水平，确保工程的质量和安全性。

2. 减少水灾风险：合理的防水设计可以有效减少地下工程因水灾引起的风险，保护地下工程的稳定运行。

减少水灾风险：合理的防水设计可以有效减少地下工程因水灾引起的风险，保护地下工程的稳定运行。

3. 规范施工管理：通过规范的防水设计和施工要求，可以提高地下工程的施工管理水平，减少施工过程中的问题和纠纷。

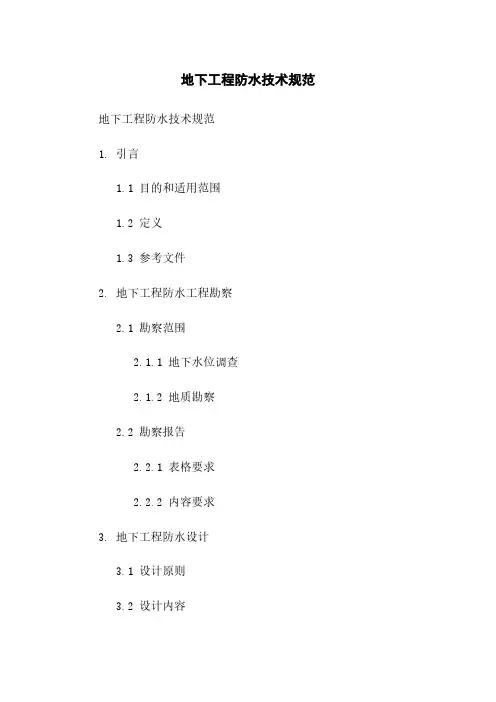

地下工程防水技术规范地下工程防水技术规范1. 引言1.1 目的和适用范围1.2 定义1.3 参考文件2. 地下工程防水工程勘察2.1 勘察范围2.1.1 地下水位调查2.1.2 地质勘察2.2 勘察报告2.2.1 表格要求2.2.2 内容要求3. 地下工程防水设计3.1 设计原则3.2 设计内容3.2.1 防水结构选择 3.2.2 防水材料选择 3.2.3 防水方案设计 3.3 设计图纸3.3.1 布置图3.3.2 剖面图4. 地下工程防水施工4.1 施工组织设计4.2 施工材料和设备4.2.1 材料质量要求 4.2.2 设备要求4.3 施工工序及质量控制 4.3.1 防水层施工4.3.2 防水接头处理4.3.3 防水保护层施工5. 地下工程防水验收与监测 5.1 验收准备5.2 防水工程验收标准5.2.1 防水层验收5.2.2 动态水压试验5.3 监测方法5.3.1 现场监测5.3.2 实验室监测6. 地下工程防水维护与修复6.1 维护管理制度6.2 防水层维护6.3 防水层修复7. 附录7.1 防水工程勘察报告模板7.2 防水工程设计图纸模板7.3 防水工程验收标准表7.4 防水工程维修记录表附件：1. 地下工程防水工程勘察报告模板2. 地下工程防水设计图纸模板3. 地下工程防水工程验收标准表4. 地下工程防水工程维修记录表法律名词及注释：1. 建筑法 - 建筑行业相关法律2. 建筑安全法 - 关于建筑安全的法律。

地下工程防水技术规范GB50108 The XXX Underground Engineering GB-2001 General ns1.0.1 XXX。

XXX。

XXX。

and safety XXX.1.0.2 XXX and civil underground engineering。

municipal tunnels。

protective engineering。

mountain and underwater XXX。

and underground railways.1.0.3 XXX "combining n。

drainage。

n。

and blocking。

balancing rigidity and XXX。

adapting to local ns。

XXX."1.0.4 XXX.1.0.5 XXX tested。

detected。

and XXX。

as well as effective new XXX.1.0.6 XXX。

the XXX.2 XXX2.0.1 Water swelling stripA collective term for water-swelling putty strips and water-XXX.2.0.2 XXXThe time from when a ponent material is opened from the container or when a ponent material is mixed until it is no XXX.2.0.3 XXXXXX.2.0.4 XXXXXX-term XXX.2.0.5 Polymer XXXA ponent water-based XXX as the main raw materials。

XXX.2.0.6 XXXA XXX。

which is laid een the XXX.2.0.7 Concealed nail washerA washer XXX sheet。

地下工程防水技术规范(GB50108-2001)第1章总则第1.0.1条为使地下工程防水的设计和施工符合确保质量、技术先进、经济合理、安全适用的要求，制订本规范。

第1.0.2条本规范适用于工业与民用建筑地下工程、市政隧道、防护工程、山岭及水底隧道、地下铁道等地下工程防水的设计和施工。

第1.0.3条地下工程防水的设计和施工应遵循"防、排、截、堵相结合，刚柔相济，因地制宜，综合治理"的原则。

第1.0.4条地下工程防水的设计和施工必须符合环境保护的要求，并采取相应措施。

第1.0.5条地下工程的防水，应采用经过试验、检测和鉴定并经实践检验质量可靠的新材料，行之有效的新技术、新工艺。

第1.0.6条地下工程防水的设计和施工除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。

第2章术语第2.0.1条遇水膨胀止水条 water swelling strip具有遇水膨胀性能的遇水膨胀腻子条和遇水膨胀橡胶条的统称。

第2.0.2条可操作时间 operational time单组份材料自容器打开或多组份材料自混合起，至不适宜施工的时间。

第2.0.3条涂膜抗渗性 impermeability of film coating涂膜抵抗地下水渗入地下工程内部的性能。

第2.0.4条涂膜耐水性 water resistsance of film coating涂膜在水长期浸泡下保持各种性能指标的能力。

第2.0.5条聚合物水泥防水涂料 polymer cement water proof coating以聚合物乳液和水泥为主要原料，加入其他添加剂制成的双组份水性防水涂料。

第2.0.6条塑料防水板防水层 water-proofing course of watertight plastic sheet采用由工厂生产的具有一定厚度和抗渗能力的高分子薄板或土工膜，铺设在初期支护与内衬砌间的防水层。

第2.0.7条暗钉圈 concealed nail washer设置于塑料防水板内侧，并由与防水板相热焊的材料组成，用于固定防水板的垫圈。

GB50108-2001《地下工程防水技术规范》强制性条文3.1.8 地下防水设计内容应包括:1、防水等级和设防要求；2、防水混凝土的抗渗等级和其他技术指标，质量保证措施；3、其他防水层选用的材料及其技术指标，质量保证措施；4、工程细部构造的防水措施，选用的材料及其技术指标，质量保证措施；5、工程的防排水系统，地面挡水、截水系统及工程各种洞口的防倒灌措施。

3.2.1 地下工程的防水等级分为四级，各级的标准应符合表3.2.1的规定。

3.2.1 地下工程防水等级标准3.2.2 地下工程的防水等级，应根据工程的重要性和使用中对防水的要求按表 3.2.2选定。

3.2.2 不同防水等级的适用范围4.1.3 防水混凝土的设计抗渗等级，应符合表4.1.3的规定。

4.1.3 防水混凝土的设计抗渗等级4.1.6 防水混凝土结构，应符合下列规定：（2）裂缝宽度不得大于0.2 mm，并不得贯通；（3）迎水面钢筋保护层厚度不应小于50 mm。

4.1.18 防水混凝土拌合物在运输后如出现离析，必须进行二次搅拌。

当坍落度损失后不能满足施工要求时，应加入原水灰比的水泥浆或二次掺加减水剂进行搅拌，严禁直接加水。

4.1.22 施工缝的施工应符合下列规定：(1) 水平施工缝浇灌混凝土前，应将其表面浮浆和杂物清除，先铺净浆，再铺30～50mm厚的1：1水泥砂浆或涂刷混凝土界面处理剂，并及时浇灌混凝土。

4.3.4 卷材防水层为一或二层。

高聚物改性沥青防水卷材厚度不应小于3 mm，单层使用时，厚度不应小于4 mm，双层使用时，总厚度不应小于6 mm；合成高分子防水卷材单层使用时，厚度不应小于1.5 mm，双层使用时，总厚度不应小于2.4 mm。

5.1.3 变形缝处混凝土结构的厚度不应小于300 mm。

5.1.4 用于沉降的变形缝其最大允许沉降差值不应大于30 mm。

当计算沉降差值大于30 mm时，应在设计时采取措施。

9.0.5 明挖法地下工程施工时应符合下列规定：(1) 地下水位降至工程底部最低高程500 mm以下。

《地下工程防水技术规范》新标准经中华人民共和国住房和城乡建设部第172号公告批准，《地下工程防水技术规范》（GB50108-2008）为新的国家标准。

该标准将于2009年4月1日起实施。

其中，第3.1.4、3.2.1、3.2.2、4.1.22、4.1.26、(1.2)、5.1.3条（款）为强制性条文，必须严格执行。

原《地下工程防水技术规范》（GB50108-2001）同时废止。

新的《地下工程防水技术规范》（以下简称“新规范”）与原规范主要内容的差异为：1．提高了防水等级为二级的地下工程防水设防标准1.1 除工业与民用建筑外，新规范大幅度地提高了其他地下工程防水设防的标准，其湿渍面积由原规范规定不应大于总防水面积的6/1000提高到2/1000；任意100㎡防水面积上的湿渍不应超过4处减少到3处。

同时对隧道工程还增加了具体渗漏水量化的要求，要求其平均渗漏量不应大于0.05L/㎡.d，任意100㎡防水面积上的渗漏量不应大于0.15L/㎡.d。

使该标准在贯彻执行中，更具有可操作性。

1.2 对处于冻融侵蚀环境中地下工程混凝土的抗冻融循环由原规范不得少于100次提高到不得少于300次，以利于提高地下工程的使用寿命，这是贯彻节能减排的重要措施。

2．增加了通过近年工程实践证明是行之有效的新型防水材料2.1 在主体结构和施工缝的防水措施中，分别增加了膨润土防水材料和渗透结晶型防水材料与预埋注浆管等，这些措施有利于提高防水工程质量。

2.2 在卷材防水中，增加了本体自粘聚合物沥青防水卷材（含聚酯毡胎体和无胎体）、高分子自粘胶膜防水卷材、聚乙烯丙纶复合防水卷材与膨润土防水材料。

3．对部分防水材料提高了性能指标或防水层厚度的要求3.1 有机和无机防水涂料以及塑料防水板在新、旧规范中的性能对比见表3.1-1、表3.1-2和表3.1-3。

表3.1-1有机防水涂料在新、旧规范中的性能对比表3.1-2无机防水涂料在新、旧规范中的性能对比表3.1-3塑料防水板在新、旧规范中的性能对比3.2 高聚物改性沥青防水卷材的低温柔度由≤-15℃降低到≥-25℃，同时增加了高聚物改性沥青防水卷材的可溶物含量和热老化后低温柔度的指标，要求在-22℃条件下无裂纹，以利于监控伪劣卷材应用在工程中。
