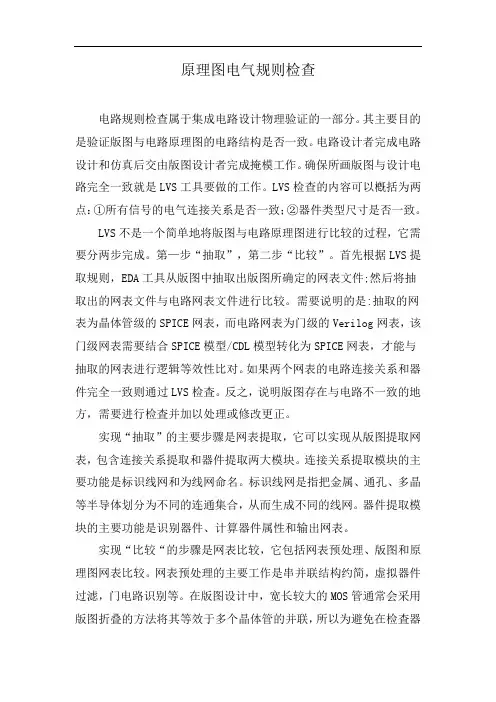

原理图电气规则检查电路规则检查属于集成电路设计物理验证的一部分。
其主要目的是验证版图与电路原理图的电路结构是否一致。
电路设计者完成电路设计和仿真后交由版图设计者完成掩模工作。
确保所画版图与设计电路完全一致就是LVS工具要做的工作。
LVS检查的内容可以槪括为两点：①所有信号的电气连接关系是否一致；②器件类型尺寸是否一致。
LVS不是一个简单地将版图与电路原理图进行比较的过程，它需要分两步完成。
第—步“抽取”，第二步“比较”。
首先根据LVS提取规则，EDA工具从版图中抽取出版图所确定的网表文件;然后将抽取出的网表文件与电路网表文件进行比较。
需要说明的是:抽取的网表为晶体管级的SPICE网表，而电路网表为门级的Verilog网表，该门级网表需要结合SPICE模型/CDL模型转化为SPICE网表，才能与抽取的网表进行逻辑等效性比对。
如果两个网表的电路连接关系和器件完全一致则通过LVS检査。
反之，说明版图存在与电路不一致的地方，需要进行检査并加以处理或修改更正。
实现“抽取”的主要步骤是网表提取，它可以实现从版图提取网表，包含连接关系提取和器件提取两大模块。
连接关系提取模块的主要功能是标识线网和为线网命名。
标识线网是指把金属、通孔、多晶等半导体划分为不同的连通集合，从而生成不同的线网。
器件提取模块的主要功能是识别器件、计算器件属性和输出网表。
实现“比较“的步骤是网表比较，它包括网表预处理、版图和原理图网表比较。
网表预处理的主要工作是串并联结构约简，虚拟器件过滤，门电路识别等。
在版图设计中，宽长较大的MOS管通常会采用版图折叠的方法将其等效于多个晶体管的并联，所以为避免在检査器件数目和尺寸时发生错误，需要把版图中折叠的、并联或串联的器件合并成一个再进行比较。
而门电路结构可以作为一个整体对待，以此减少需要处理的节点数量。
完成网表预处理后，则可以开始进行网表比较。
网表比较本质上是图同构问题，图同构问题是一个NP完全问题。
