隧道洞口施工设施标准化建设实施细则

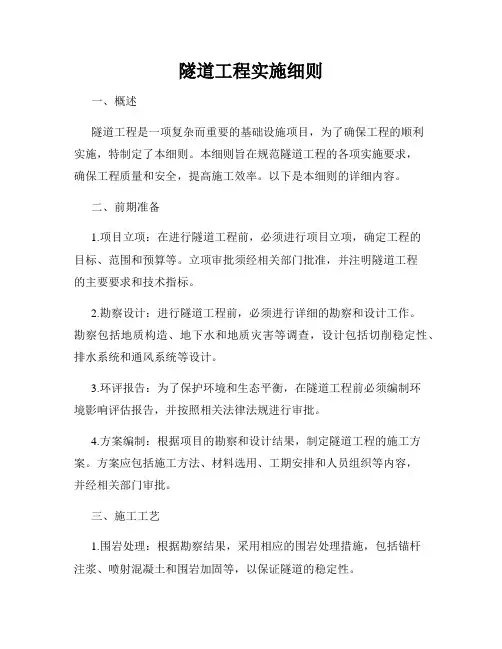

隧道工程实施细则一、概述隧道工程是一项复杂而重要的基础设施项目，为了确保工程的顺利实施，特制定了本细则。

本细则旨在规范隧道工程的各项实施要求，确保工程质量和安全，提高施工效率。

以下是本细则的详细内容。

二、前期准备1.项目立项：在进行隧道工程前，必须进行项目立项，确定工程的目标、范围和预算等。

立项审批须经相关部门批准，并注明隧道工程的主要要求和技术指标。

2.勘察设计：进行隧道工程前，必须进行详细的勘察和设计工作。

勘察包括地质构造、地下水和地质灾害等调查，设计包括切削稳定性、排水系统和通风系统等设计。

3.环评报告：为了保护环境和生态平衡，在隧道工程前必须编制环境影响评估报告，并按照相关法律法规进行审批。

4.方案编制：根据项目的勘察和设计结果，制定隧道工程的施工方案。

方案应包括施工方法、材料选用、工期安排和人员组织等内容，并经相关部门审批。

三、施工工艺1.围岩处理：根据勘察结果，采用相应的围岩处理措施，包括锚杆注浆、喷射混凝土和围岩加固等，以保证隧道的稳定性。

2.切削开挖：采用适当的切削机械进行隧道的开挖工作。

开挖过程中应注意施工安全，及时清理岩屑和排除积水。

3.支护工程：开挖隧道后，必须进行支护工程的施工。

支护方法包括钢拱架、挤压注浆管和喷射混凝土支护等。

4.排水通风：隧道工程中必须建立排水和通风系统，确保地下水位降低和空气流通。

排水和通风设备应按照设计要求进行安装和调试。

四、质量控制1.质量检测：在隧道工程的各个施工阶段，必须进行质量检测。

包括对材料、支护结构和土体稳定性的检测等，以确保工程质量。

2.质量验收：隧道工程的施工完成后，必须进行质量验收。

验收程序包括文件审核、实地检查和试验验证等，以确保工程符合设计要求。

五、安全管理1.施工安全：隧道工程的施工过程中，必须遵守相关的安全操作规程。

施工人员必须佩戴安全防护用品，并接受相关安全培训。

2.应急预案：隧道工程必须制定应急预案，并在施工现场明确标示。

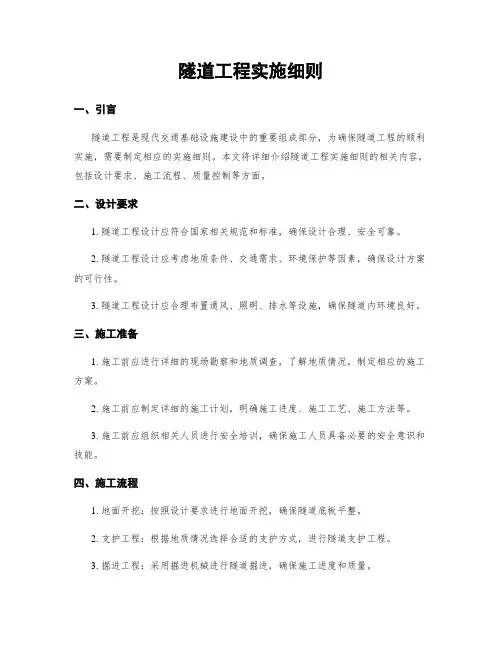

隧道工程实施细则一、引言隧道工程是现代交通基础设施建设中的重要组成部分，为确保隧道工程的顺利实施，需要制定相应的实施细则。

本文将详细介绍隧道工程实施细则的相关内容，包括设计要求、施工流程、质量控制等方面。

二、设计要求1. 隧道工程设计应符合国家相关规范和标准，确保设计合理、安全可靠。

2. 隧道工程设计应考虑地质条件、交通需求、环境保护等因素，确保设计方案的可行性。

3. 隧道工程设计应合理布置通风、照明、排水等设施，确保隧道内环境良好。

三、施工准备1. 施工前应进行详细的现场勘察和地质调查，了解地质情况，制定相应的施工方案。

2. 施工前应制定详细的施工计划，明确施工进度、施工工艺、施工方法等。

3. 施工前应组织相关人员进行安全培训，确保施工人员具备必要的安全意识和技能。

四、施工流程1. 地面开挖：按照设计要求进行地面开挖，确保隧道底板平整。

2. 支护工程：根据地质情况选择合适的支护方式，进行隧道支护工程。

3. 掘进工程：采用掘进机械进行隧道掘进，确保施工进度和质量。

4. 内部设施安装：安装隧道内部的通风设备、照明设备、排水设备等。

5. 隧道衬砌：进行隧道衬砌工程，确保隧道结构的稳定性和安全性。

6. 精装修饰：根据设计要求进行隧道内部的精装修饰，提升隧道的美观性。

五、质量控制1. 施工过程中应进行严格的质量控制，确保施工质量符合设计要求。

2. 施工过程中应进行必要的检测和监测，及时发现和解决施工中的质量问题。

3. 施工完成后应进行验收，确保隧道工程的质量达到设计要求。

六、安全管理1. 施工过程中应严格遵守相关安全规定，确保施工安全。

2. 施工现场应设置必要的安全警示标志，保证施工人员的安全意识。

3. 施工过程中应定期组织安全检查和演练，提升施工人员的应急能力。

七、环境保护1. 施工过程中应采取必要的措施，减少对周边环境的影响。

2. 施工现场应设置合适的防尘、防噪措施，减少施工对周边居民的影响。

3. 施工完成后应进行环境整治，保护生态环境。

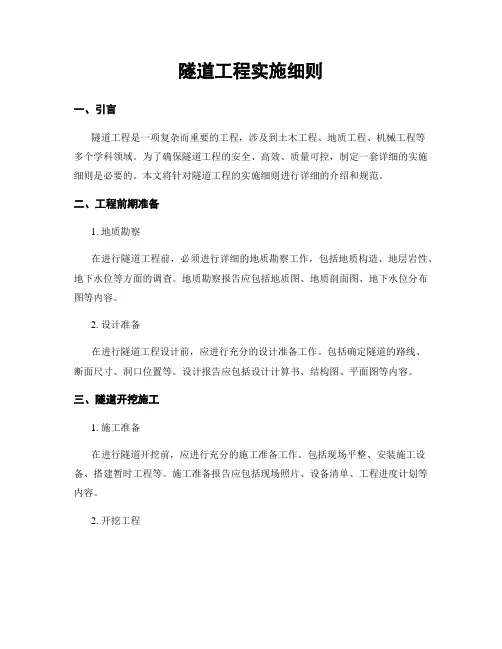

隧道工程实施细则一、引言隧道工程是一项复杂而重要的工程，涉及到土木工程、地质工程、机械工程等多个学科领域。

为了确保隧道工程的安全、高效、质量可控，制定一套详细的实施细则是必要的。

本文将针对隧道工程的实施细则进行详细的介绍和规范。

二、工程前期准备1. 地质勘察在进行隧道工程前，必须进行详细的地质勘察工作，包括地质构造、地层岩性、地下水位等方面的调查。

地质勘察报告应包括地质图、地质剖面图、地下水位分布图等内容。

2. 设计准备在进行隧道工程设计前，应进行充分的设计准备工作。

包括确定隧道的路线、断面尺寸、洞口位置等。

设计报告应包括设计计算书、结构图、平面图等内容。

三、隧道开挖施工1. 施工准备在进行隧道开挖前，应进行充分的施工准备工作。

包括现场平整、安装施工设备、搭建暂时工程等。

施工准备报告应包括现场照片、设备清单、工程进度计划等内容。

2. 开挖工程隧道开挖采用机械开挖和人工开挖相结合的方式进行。

机械开挖应选择合适的机械设备，并按照设计要求进行开挖。

人工开挖应按照安全规范进行，并配备必要的安全设施。

3. 支护工程隧道开挖后，需要进行支护工程以确保隧道的稳定性。

支护工程可以采用钢筋混凝土衬砌、锚杆支护等方式进行。

支护工程应按照设计要求进行，并进行质量检验。

四、隧道衬砌施工1. 衬砌材料选择隧道衬砌材料应选择具有良好抗压、抗渗、抗冻性能的材料。

常用的衬砌材料包括钢筋混凝土、预应力混凝土等。

衬砌材料应符合相关标准和规范。

2. 衬砌施工工艺隧道衬砌施工应按照设计要求进行。

包括模板安装、钢筋绑扎、混凝土浇筑等工艺。

衬砌施工应进行质量检验，确保衬砌的稳定性和密实性。

五、隧道通风系统安装1. 通风系统设计隧道通风系统设计应满足通风量、风速、风压等要求。

通风系统设计应考虑到火灾、烟雾排除等情况，确保隧道内空气的流通和人员的安全。

2. 通风系统安装通风系统安装应按照设计要求进行。

包括风机、风道、排烟系统等设备的安装。

安装过程中应注意施工质量，确保通风系统的正常运行。

隧道工程标准化建设方案1. 背景随着城市发展和交通需求的增加，隧道工程在现代社会中扮演着重要的角色。

为了确保隧道工程的质量和安全性，标准化建设成为必要的举措。

2. 目标本方案的目标是推动隧道工程的标准化建设，以提高工程质量、确保安全性，并提高工程效率和可持续性。

3. 方案内容3.1 制定标准体系制定全面而系统的隧道工程标准体系，包括但不限于设计、施工、监测、维护等方面的标准。

这些标准应基于最新的技术和经验，确保与国际接轨并满足国内实际需求。

3.2 建立标准化机构建立专门的标准化机构，负责制定、审查和更新隧道工程标准。

机构应由相关专家组成，具备丰富的经验和权威性。

3.3 培训和宣传开展相关培训和宣传活动，提高从业人员对隧道工程标准的认识和理解。

培训内容包括标准的解读和应用，以及相关技术和安全知识的研究。

3.4 监督和评估建立有效的监督和评估机制，确保隧道工程标准的有效实施和执行。

监督包括现场检查、数据监测和质量评估等方式，评估结果应及时反馈并用于标准的修订和改进。

4. 预期效果通过本方案的实施，预期实现以下效果：- 提高隧道工程的设计和施工质量，减少质量问题和安全事故的发生。

- 加快隧道工程的建设进度，提高工程效率和可持续性。

- 促进隧道工程的国际化合作和交流，提高我国在隧道工程领域的影响力。

- 建立统一的标准化体系，便于技术研发和工程管理。

5. 实施计划结论通过本方案的有效实施，我们将能够推动隧道工程的标准化建设，提高工程质量和安全性，促进工程效率和可持续发展。

这将为城市发展和交通建设提供更可靠和安全的基础设施支持。

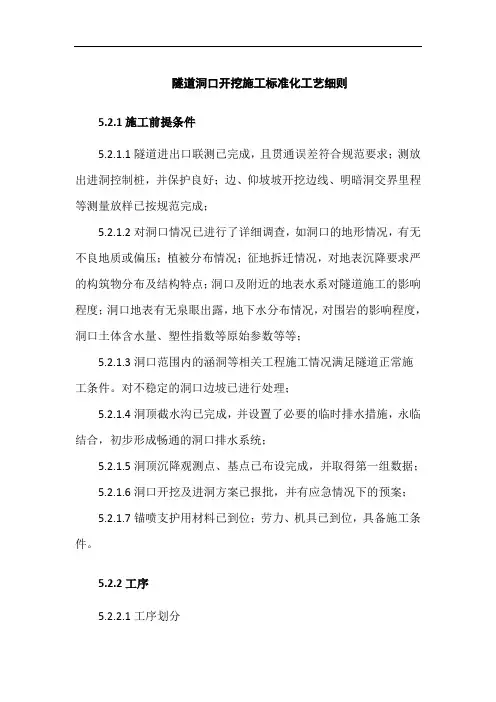

隧道洞口开挖施工标准化工艺细则5.2.1施工前提条件5.2.1.1隧道进出口联测已完成，且贯通误差符合规范要求；测放出进洞控制桩，并保护良好；边、仰坡坡开挖边线、明暗洞交界里程等测量放样已按规范完成；5.2.1.2对洞口情况已进行了详细调查，如洞口的地形情况，有无不良地质或偏压；植被分布情况；征地拆迁情况，对地表沉降要求严的构筑物分布及结构特点；洞口及附近的地表水系对隧道施工的影响程度；洞口地表有无泉眼出露，地下水分布情况，对围岩的影响程度，洞口土体含水量、塑性指数等原始参数等等；5.2.1.3洞口范围内的涵洞等相关工程施工情况满足隧道正常施工条件。

对不稳定的洞口边坡已进行处理；5.2.1.4洞顶截水沟已完成，并设置了必要的临时排水措施，永临结合，初步形成畅通的洞口排水系统；5.2.1.5洞顶沉降观测点、基点已布设完成，并取得第一组数据；5.2.1.6洞口开挖及进洞方案已报批，并有应急情况下的预案；5.2.1.7锚喷支护用材料已到位；劳力、机具已到位，具备施工条件。

5.2.2工序5.2.2.1工序划分本项工作内容包含以下工序：洞顶截水沟开挖、砌筑；洞口其他排水工程；洞口土石方开挖；边仰坡及成洞面临时防护；洞口套拱、管棚棚架式体系等辅助进洞措施施工。

5.2.2.2施工程序见图5.2.2.1、图5.2.2.2（以某隧道超前小导管辅助进洞措施为图5.2.2.1 某隧道洞口超前小导管进洞施工方案图5.2.2.3说明洞口套拱+超前小导管棚架式体系是洞口山体坡脚切方后保证坡脚稳定的重要措施。

当洞口地质很差且覆盖层很薄时，采用超前长管棚预支护，洞口设25号砼套拱，稳定坡脚并兼做管棚导向墙；当洞口围岩情况好时，洞口套拱等辅助措施可予取消。

5.2.3施工技术5.2.3.1洞口排水工程施工1 洞顶截水沟是洞口排水工程的重要组成部分，可有效防止表水渗入开挖面影响成洞面稳定。

施工时，除严格按规范施工，还须用粘土将洞口顶部地表的凹坑填平或喷砼填平，使其排水顺畅，并接入两侧路基边沟内，形成完善的排水系统。

4 隧道洞口与明洞工程4.1 一般要求4.1.1 隧道洞口开挖前，承包人应对洞口段地形地貌进行复测，认真调查地质情况，并按设计放出开挖线，严禁大开大挖。

图4-4-1隧道洞口4.1.2隧道洞口开挖前，机械设备及人员均已到位，材料已完成报验；洞顶沉降观测点、基点已布设完成，并取得第一组数据。

4.1.3隧道进洞前，二次衬砌台车宜进场。

4.1.4洞口设有明洞、且洞口地质情况相对较好的隧道，可按先进暗洞，由内向外施作洞口明洞模筑衬砌，再进行洞身段开挖、初支、二衬施工。

4.1.5当洞口围岩工程地质条件非常复杂，严重影响进洞安全施工时，须严格控制进洞施工顺序。

（1）一般情况下，宜在完成套拱和超前大管棚后，立即进行明洞主体模筑衬砌施工，然后再进行暗洞段施工。

（2）当洞口处于坡积体中，宜在完成套拱和超前大管棚后，先施做明洞基础及明洞，明洞回填不宜过早，宜在暗洞开挖初支完全不扰动明洞位置时，进行明洞回填。

4.1.6隧道二衬完成50m 后，并且洞门处混凝土达到设计强度，应立即进行洞门及边仰坡绿化工程施工。

4.2施工工序洞口与明洞工程的施工程序为：洞顶截水沟开挖、砌筑→洞口其他排水工程→洞口土石方开挖→边仰坡及成洞面临时防护→洞口套拱、管棚棚架式体系等辅助进洞措施施建设项目施工标准化工→明洞基础及洞身施工→明洞防排水施工→洞门施工→明洞回填。

4.3施工要点4.3.1洞顶截水沟开挖、砌筑（1）洞顶截水设施应与洞口工程配合施工，应在隧道进洞前，与路基排水系统连通。

（2）洞顶截水沟宜采用小石子混凝土现浇施工工艺，应采取防渗漏和变形措施。

迎水面沟顶标高应低于原地面标高。

（3）分离式隧道中间山体和连拱隧道中导洞开挖时两侧山体应尽可能保护，维护原有的生态地貌，洞门应力求与自然环境、人文景观相协调。

（4）反坡施工洞口，施工期间洞口应设横向拦水设施隔离洞外水；洞口临建场地周围如果汇水面积较大，场地标高应充分考虑洪水影响，避免洪水倒灌而淹没隧道。

隧道工程实施细则一、引言隧道工程是一项复杂而重要的工程项目，为确保其顺利实施，本文将提供一份详细的隧道工程实施细则。

该细则将涵盖隧道工程的设计、施工、监测等方面的要求，以确保工程质量和安全。

二、设计要求1. 隧道工程设计应符合国家相关规范和标准的要求，包括但不限于《隧道工程设计规范》等。

2. 隧道设计应考虑地质条件、水文地质条件、地震设计要求等因素，确保隧道的稳定性和安全性。

3. 隧道设计应充分考虑通风、照明、排水等设施的设置，以提供良好的工作环境和安全保障。

三、施工要求1. 隧道施工应按照设计要求进行，确保施工质量和工期的控制。

2. 施工过程中应严格按照像关规范和标准进行施工检测和质量控制，确保施工质量符合要求。

3. 施工过程中应采取适当的安全措施，包括但不限于安全防护设施、通风设备、照明设备等，确保工人的安全。

四、监测要求1. 隧道工程应设置监测系统，对隧道的变形、应力、温度、湿度等参数进行监测。

2. 监测数据应及时采集、传输和分析，确保对隧道工程的实时监控和预警。

3. 监测结果应及时反馈给相关部门和工程管理人员，以便及时采取措施处理可能浮现的问题。

五、质量验收要求1. 隧道工程竣工后，应进行质量验收，确保工程质量符合设计要求和相关标准。

2. 质量验收包括对隧道结构、设备设施、通风照明等方面的检查和测试。

3. 质量验收结果应及时报告给相关部门和工程管理人员，以便及时处理发现的问题。

六、安全管理要求1. 隧道工程应建立健全的安全管理制度，包括但不限于安全生产责任制、安全教育培训制度等。

2. 施工现场应设置安全警示标志，明确安全区域和危（wei）险区域，确保工人的安全。

3. 安全事故发生时，应及时报告相关部门，采取紧急措施，并进行事故调查和处理。

七、环境保护要求1. 隧道工程施工过程中应采取措施，减少对周围环境的影响，包括但不限于噪音、震动、粉尘等。

2. 施工现场应设置垃圾分类和处理设施，确保施工过程中的垃圾得到妥善处理。

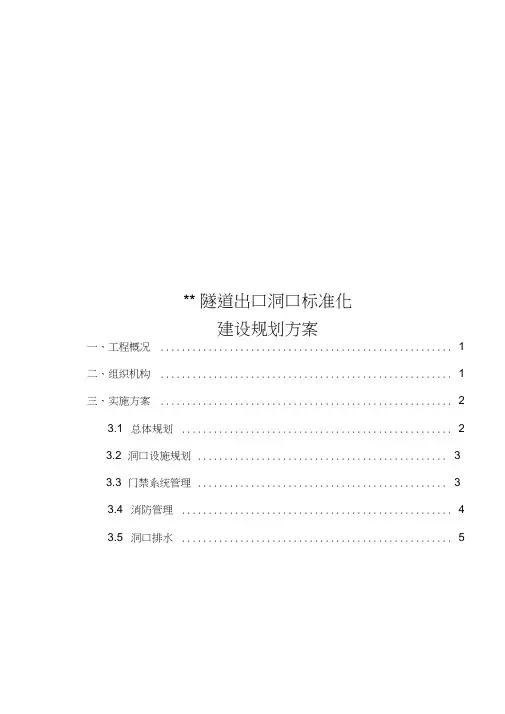

** 隧道出口洞口标准化建设规划方案一、工程概况 (1)二、组织机构 (1)三、实施方案 (2)3.1 总体规划 (2)3.2 洞口设施规划 (3)3.3 门禁系统管理 (3)3.4 消防管理 (4)3.5 洞口排水 (5)3.6 洞内排水 (5)3.7 临时用电布置 (6)3.8 逃生管道设置 (7)3.9 通风设置 (8)3.10 标志标牌设置 (8)3.11 台车标准化布置......................................... 1..0四、安全保证措施............................................... 1..0.4.1 预防 ..................................................... 1.0..4.2 培训 ..................................................... 1.0..4.3 应急措施 (11)** 隧道（出口端）洞口标准化建设规划方案一、工程概况园区连接线起讫桩号为JK0+000～JK6+541，全长6.541 公里，园区端JK0+000-JK1+800 采用双向四车道二级公路标准建设，设计行车速度60km/h，整体式路基宽度26m，JK1+800-JK6+541采用双向二车道二级公路建设标准，整体式路基宽度14m，隧道2 座，分别为王家隧道和** 隧道，王家隧道为连拱隧道（JK0+250-JK0+540）全长290m,** 隧道为单洞隧道（JK2+227-JK4+416）全长2183m。

** 隧道为单车道单洞形式，隧道起讫桩号JK2+227～JK4+416，长2183m，出口洞门采用端墙式。

隧道位衢州市开化县境内，隧道范围地面高程165-381.5m，最大高差约216.5m。

山体自然坡度为10°-55 °，植被较发育，出口自然坡度较缓，出口也位斜坡，表土为冲刷形成，山坡基本处于稳定状态。

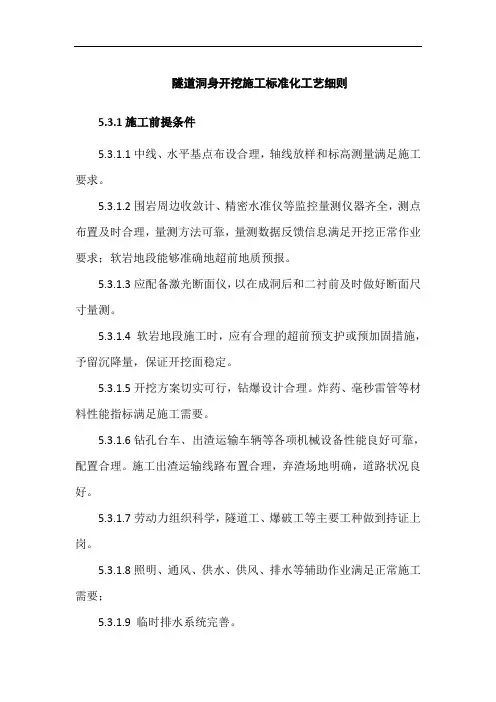

隧道洞身开挖施工标准化工艺细则5.3.1施工前提条件5.3.1.1中线、水平基点布设合理，轴线放样和标高测量满足施工要求。

5.3.1.2围岩周边收敛计、精密水准仪等监控量测仪器齐全，测点布置及时合理，量测方法可靠，量测数据反馈信息满足开挖正常作业要求；软岩地段能够准确地超前地质预报。

5.3.1.3应配备激光断面仪，以在成洞后和二衬前及时做好断面尺寸量测。

5.3.1.4 软岩地段施工时，应有合理的超前预支护或预加固措施，予留沉降量，保证开挖面稳定。

5.3.1.5开挖方案切实可行，钻爆设计合理。

炸药、毫秒雷管等材料性能指标满足施工需要。

5.3.1.6钻孔台车、出渣运输车辆等各项机械设备性能良好可靠，配置合理。

施工出渣运输线路布置合理，弃渣场地明确，道路状况良好。

5.3.1.7劳动力组织科学，隧道工、爆破工等主要工种做到持证上岗。

5.3.1.8照明、通风、供水、供风、排水等辅助作业满足正常施工需要；5.3.1.9 临时排水系统完善。

5.3.2工序5.3.2.1一般要求1 各级围岩的开挖方法应根据地质条件、断面和自然条件等选定；开挖必须与支护、衬砌施工相协调。

变换开挖方法时，应有过渡措施。

Ⅳ～Ⅵ级围岩因开挖后，围岩自稳时间短，故应坚持先护后挖，有稳定开挖面的超前预支护或预加固辅助施工措施。

其中Ⅴ～Ⅵ级围岩段开挖是隧道施工的难点，应严格遵守软弱围岩不良地质地段“早预报、勤量测、管超前、弱爆破、短进尺、强支护、快封闭、紧衬砌”的原则，做到稳扎稳打，步步为营。

2 双洞开挖时，应根据两洞的轴线间距、地质条件及其它自然条件，选择适宜的开挖方法，确定好两洞开挖的时间差、进度差，并采取措施防止后行洞开挖对先行洞周壁产生不良影响。

一般地质条件较差的进度在前，地质较好的进度在后。

3 当洞内掌子面地质分布不均匀、软硬差异较大或埋藏较浅、在地形上有较大偏压时，在选择开挖方法时，应先挖地质较差或覆盖层更薄的一侧，以降低地质或地形偏压造成的不利影响。

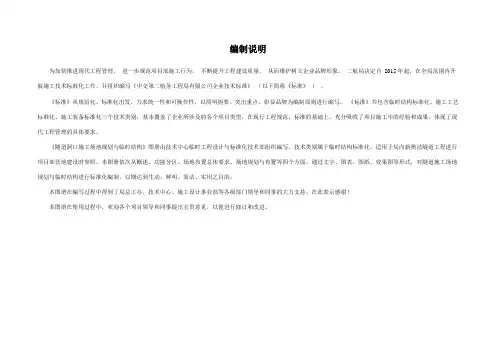

编制说明为加快推进现代工程管理，进一步规范项目部施工行为，不断提升工程建设质量，从而维护树立企业品牌形象，二航局决定自2015年起，在全局范围内开展施工技术标准化工作，并组织编写《中交第二航务工程局有限公司企业技术标准》（以下简称《标准》）。

《标准》从规范化、标准化出发，力求统一性和可操作性，以简明扼要、突出重点、彰显品牌为编制原则进行编写。

《标准》共包含临时结构标准化、施工工艺标准化、施工装备标准化三个技术类别，基本覆盖了企业所涉及的各个项目类型，在现行工程规范、标准的基础上，充分吸收了项目施工中的经验和成果，体现了现代工程管理的具体要求。

《隧道洞口施工场地规划与临时结构》图册由技术中心临时工程设计与标准化技术部组织编写，技术类别属于临时结构标准化，适用于局内新奥法隧道工程进行项目部营地建设时参照。

本图册依次从概述、功能分区、场地布置总体要求、场地规划与布置等四个方面，通过文字、图表、图纸、效果图等形式，对隧道施工场地规划与临时结构进行标准化编制，以期达到生动、鲜明、简洁、实用之目的。

本图册在编写过程中得到了局总工办、技术中心、施工设计事业部等各级部门领导和同事的大力支持。

在此表示感谢！本图册在使用过程中，欢迎各个项目领导和同事提出宝贵意见，以便进行修订和改进。

编制依据《中华人民共和国安全生产法》《混凝土结构设计规范》（GB 50010）《钢结构设计规范》（GB 50017）《建筑结构荷载规范》（GB 50009）《砌体结构设计规范》（GB 50003）《钢结构工程施工质量验收规范》(GB 50205)《建筑工程施工现场消防安全技术规范》(GB 50720)《建筑地基处理技术规程》（JGJ 79）《施工现场临时建筑物技术规范》（JGJ/T 188）《施工现场临时用电安全技术规范》（JGJ 46）《建筑施工安全检查标准》（JGJ 59）《建筑机械使用安全技术规程》（JGJ 33）《施工现场机械设备检查技术规程》（JGJ 160）《建筑施工现场环境与卫生标准》（JGJ 146）《铁路生产污水处理设计规范》（TB10079-2002）《铁路隧道施工规范》（TB10204-2002）《中交二航局视觉识别系统规范手册》目录1 概述 (5)2 功能分区 (5)2.1 隧道洞口场地布置原则 (5)2.2 隧道洞口场地布置分区组成 (5)2.2.1 施工设施 (5)2.2.2 材料存放场 (5)2.2.3 生活办公设施 (5)2.2.4 施工车辆停放地 (5)2.2.5 施工场坪及文明施工标牌 (5)3 场地布置总体要求 (5)4 场地规划及布置 (5)4.1 施工设施 (6)4.1.1洞口门禁及设施 (6)4.1.2空压机房 (7)4.1.3通风机 (7)4.1.4变压器房 (7)4.1.5钢构场 (8)4.1.6沉淀池 (9)4.1.7蓄水池 (9)4.1.8喷射混凝土站 (10)4.2 材料存放场 (10)4.2.1火工品库 (10)4.2.2 油库 (12)4.3 生活办公设施 (12)4.4 施工车辆停放地 (13)4.5 施工场坪及文明施工标牌 (13)4.5.1 施工场坪 (13)4.5.2 文明施工标牌 (14)1 概述隧道工程由于自身的特点使其不能够移动施工，这就会受到当地的气候变化以及水文地质方面环境的影响，还可能在施工的过程中受到当地社会因素（安监局、环保局、文明办等）的影响。
