三相异步电动机铭牌释义
1.型号：为了适应不同用途和不同工作环境的需要，电动机制成不同的系列,每种系列用各种型号表示。

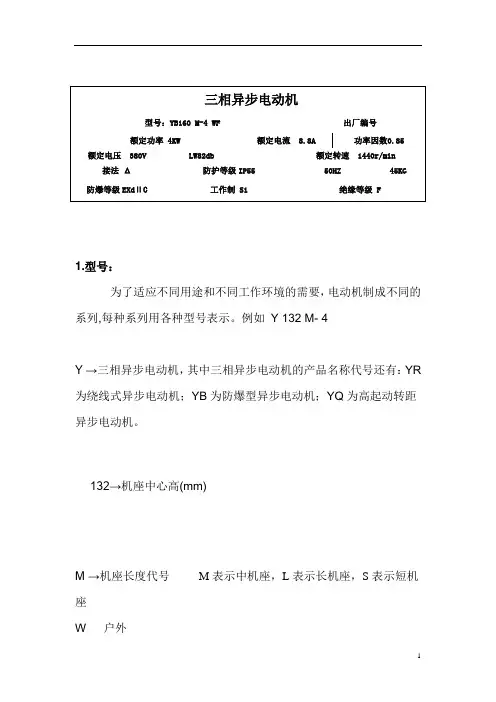

例如Y 132 M- 4Y →三相异步电动机，其中三相异步电动机的产品名称代号还有：YR 为绕线式异步电动机；YB为防爆型异步电动机；YQ为高起动转距异步电动机。
132→机座中心高(mm)M →机座长度代号M表示中机座，L表示长机座，S表示短机座W 户外4 磁极数1. 极数反映出电动机的同步转速，2极同步转速是3000r/m in，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。
绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。
三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。
由于磁极是成对出现的，所以电机有2、4、6、8……极之分。
2. 若三相交流电的频率为50Hz,则合成磁场的同步转速为5 0r/s,即3000r/min.如果电动机的旋转磁场不止是一对磁极,进一步分析还可以得到同步转速n与磁场磁极对数p的关系:n=60f/p.f为频率,单位为Hz.n的单位为r/min.ns与所接交流电的频率(f)、电机的磁极对数(P)之间有严格的关系ns＝f/P在中国，电源频率为50赫，所以二极电机的同步转速为3000转/分，四极电机的同步转速为1500转/分，余类推。
异步电机转子的转速总是低于或高于其旋转磁场的转速，异步之名由此而来。
异步电机转子转速与旋转磁场转速之差（称为转差）通常在10％以内。
由此可知，交流电机（不管是同步还是异步）的转速都受电源频率的制约。
因此,交流电机的调速比较困难,最好的办法是改变电源的频率，而以往要改变电源频率是比较复杂的。
所以70年代以前，在要求调速的场合，多用直流电机。
随着电力电子技术的发展，交流电动机的变频调速技术已开始得到实用。
三相笼型异步电动机的结构与铭牌
W1 U1 V1 W1 V2源自U2 V1L2 L3
连续 8、定额 短时
断续： 9、温升 在稳定状态下，电动机温度与环境温度之差。
温升 = T电动机 — T环境
10、绝缘等级
所用绝缘材料允许耐热程度的等级（5级）
A
105℃ 11、功率因数：
E
B
F
155 ℃
H
180℃
120℃ 130℃
λ =
总结回顾：
P S
7.联结（指电动机三相绕组六个线端的连接方法）
方式:
A、星形（Y）联结：
首端U1、V1、W1 接三相电源 尾端U2、V2、W2连接在一起
U1 L1
W2 U1
U2
V2
V1
W1
W2 U2 V2 W1
V1
L2 L3
B、三角形（△ ）联结： U1接W2、V1接U2、W1接V2
三个接点接在三相电源上
W2 U2 V2 W2 U1 L1
2、转子
①作用：通过磁通，并在定子旋转磁场作用下产生电磁转矩，沿 着旋转磁场方向转动，并输出动力带动生产机械运转 。 转子铁心 ②组成 转子绕组 转轴
3、其他附件
端盖、轴承、轴承盖、风扇叶、接线盒等。
二、笼型异步电动机的铭牌
下面是一电动机铭牌： 型号 Y112M—4 额定功率 4KW 接法 △ 额定电压 380V 额定电流 8.6A 额定转速 1440r/min 额定频率 绝缘等级 温升 定额 功率因数 重量 50HZ E级 60℃ 连续 0.85 59kg
3、温升是指在稳定状态下，（ 电动机温度 ）与 （ 环境温度 ）之差。
二、试解释下列铭牌
型号 额定功率 接法 额定电 压 额定电 流 额定转速
电工技术：三相异步电动机的铭牌数据
Y系列三相异步电动机
二、三相异步电动机主要系列介绍
YR系列：“YR”,汉字意义代表“异绕”，指绕线转子三相异步电动机。
高压绕线转子异步电机 一般用途绕线转子异步电机 起重用隔爆型绕线转子异步电机
二、三相异步电动机主要系列介绍
YD系列：变极多速三相异步电动机。“YD”,汉字意义代表“异多”。
变极多速三相异步电动机
（5）额定电压 UN UN = 380V →定子三相绕组应施加的线电压
2.额定参数
（6） 额定功率 PN PN = 3kW →转子轴上输出的机械功率
PN 3U N I N COS N 电机的效率一般在=72－93
（7） 额定功率因数cosN ％
额定负载时一般为0.7-0.9，空载时约为0.2-0.3。实际中应选择合适容 量的电机，防止“大马”拉“小车”的现象。 （8） 绝缘等级
三相异步电动机的铭牌数据
一、铭牌
铭牌上标有电动机的型号、绕组的联结方式、额定值等，这是正确使用电机
的依据。 额定值：正常运行时的主要数据指标。 绕组联结方式：△接法或者Y接法。 型 号 电 压 转 速 Y132S－6 380 V 960r/min 三相异步电动机 功 率 3 kW 电 流 7.2 A 功率因数 0.76 频 率 50Hz 联 结 Y 绝缘等级 B
指电机绝缘材料能够承受的极限温度等级，分为A、E、B、F、H、C 六级，A级最低105ºC，C级最高大于180ºC。
二、三相异步电动机主要系列介绍
Y系列：“Y”,汉字意义代表“异”,指一般用途小型笼型转子三相异步电动机。
额定电压为380 V，功率为5.5～132 kW，3 kW及以下为星形（Y）联接，4 kW及以上为三角形（△）联接。目前发展成 Y2、Y3系列。
三相异步电动机铭牌参数详解

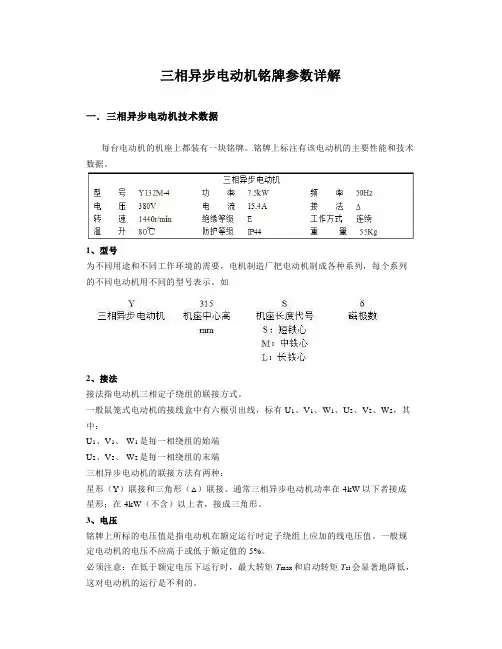

三相异步电动机铭牌参数详解一．三相异步电动机技术数据每台电动机的机座上都装有一块铭牌。
铭牌上标注有该电动机的主要性能和技术数据。
1、型号为不同用途和不同工作环境的需要，电机制造厂把电动机制成各种系列，每个系列的不同电动机用不同的型号表示。
如2、接法接法指电动机三相定子绕组的联接方式。
一般鼠笼式电动机的接线盒中有六根引出线，标有U1、V1、W1、U2、V2、W2，其中：U1、V1、 W1是每一相绕组的始端U2、V2、 W2是每一相绕组的末端三相异步电动机的联接方法有两种：星形（Y）联接和三角形（△）联接。
通常三相异步电动机功率在4kW以下者接成星形；在4kW（不含）以上者，接成三角形。
3、电压铭牌上所标的电压值是指电动机在额定运行时定子绕组上应加的线电压值。
一般规定电动机的电压不应高于或低于额定值的5%。
必须注意：在低于额定电压下运行时，最大转矩T max和启动转矩T st会显著地降低，这对电动机的运行是不利的。
三相异步电动机的额定电压有380V、3000V及6000V等多种。
4、电流铭牌上所标的电流值是指电动机在额定运行时定子绕组的最大线电流允许值。
当电动机空载时，转子转速接近于旋转磁场的转速，两者之间相对转速很小，所以转子电流近似为零，这时定子电流几乎全为建立旋转磁场的励磁电流。
当输出功率增大时，转子电流和定子电流都随着相应增大。
5、功率与效率铭牌上所标的功率值是指电动机在规定的环境温度下，在额定运行时电极轴上输出的机械功率值。
输出功率与输入功率不等，其差值等于电动机本身的损耗功率，包括铜损、铁损及机械损耗等。
所谓效率η就是输出功率与输入功率的比值。
一般鼠笼式电动机在额定运行时的效率约为72%—93%。
6、功率因数因为电动机是电感性负载，定子相电流比相电压滞后一个φ角，cosφ就是电动机的功率因数。
三相异步电动机的功率因数较低，在额定负载时约为0.7~0.9，而在轻载和空载时更低，空载时只有0.2~0.3。
三相异步电动机铭牌参数解读

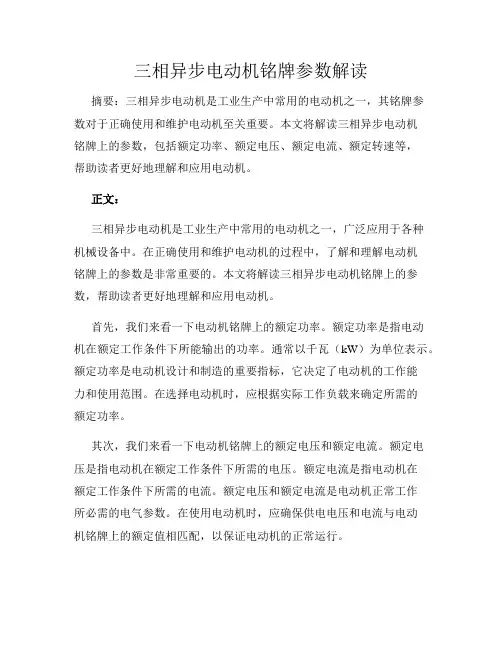

三相异步电动机铭牌参数解读摘要：三相异步电动机是工业生产中常用的电动机之一，其铭牌参数对于正确使用和维护电动机至关重要。
本文将解读三相异步电动机铭牌上的参数，包括额定功率、额定电压、额定电流、额定转速等，帮助读者更好地理解和应用电动机。
正文：三相异步电动机是工业生产中常用的电动机之一，广泛应用于各种机械设备中。
在正确使用和维护电动机的过程中，了解和理解电动机铭牌上的参数是非常重要的。
本文将解读三相异步电动机铭牌上的参数，帮助读者更好地理解和应用电动机。
首先，我们来看一下电动机铭牌上的额定功率。
额定功率是指电动机在额定工作条件下所能输出的功率。
通常以千瓦（kW）为单位表示。
额定功率是电动机设计和制造的重要指标，它决定了电动机的工作能力和使用范围。
在选择电动机时，应根据实际工作负载来确定所需的额定功率。
其次，我们来看一下电动机铭牌上的额定电压和额定电流。
额定电压是指电动机在额定工作条件下所需的电压。
额定电流是指电动机在额定工作条件下所需的电流。
额定电压和额定电流是电动机正常工作所必需的电气参数。
在使用电动机时，应确保供电电压和电流与电动机铭牌上的额定值相匹配，以保证电动机的正常运行。
此外，电动机铭牌上还会标注额定转速。
额定转速是指电动机在额定工作条件下的转速。
转速是电动机运行的重要参数，它决定了电动机输出功率的大小和负载能力。
在实际应用中，应根据工作要求选择合适的额定转速，以确保电动机能够正常运行。
除了以上几个主要参数外，电动机铭牌上还可能标注其他一些参数，如功率因数、绝缘等级、防护等级等。
功率因数是指电动机输出功率与输入功率之比，它反映了电动机的能量利用效率。
绝缘等级是指电动机绝缘材料的耐压能力，它决定了电动机的安全性能。
防护等级是指电动机外壳的防护能力，它决定了电动机的适用环境和使用寿命。
在使用和维护电动机时，我们应根据电动机铭牌上的参数来正确操作和保养电动机。
首先，要确保供电电压和电流与电动机铭牌上的额定值相匹配，以免因电压过高或过低而损坏电动机。
三相异步电动机铭牌解读
三相异步电动机铭牌解读电动机是把电能转换成机械能的设备，要正确使用电动机，必须先能看懂其铭牌。
三相异步电动机铭牌上各个数据的含义如下：一、型号电动机型号通常由产品代号、规格代号、特殊环境代号组成。
1、产品代号电动机产品代号通常由类型代号、特点代号、设计序号组成。
1）类型代号类型代号表示电动机的类型，用汉语拼音字母表示。
异步电动机代号Y，Y系列电动机全称为全封闭自扇冷式三相鼠笼型异步电动机。
2）特点代号特点代号表示电动机的性能、结构，用字母表示。
（1）性能YB是隔爆型防爆电机；YBX3是最新设计的高效节能隔爆电机；YBF是粉尘防爆电机；YBP是隔爆变频电机；YBS是输送机专用防爆电机。
（2）结构B3为机座带底脚、端盖上无凸缘的结构型式；B5为机座不带底脚、端盖上带大于机座的凸缘的结构型式；B35为机座带底脚、端盖上带大于机座的凸缘的结构型式。
3）设计序号表示产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比如：Y3、YB3、YBX3。
2、规格代号电动机规格代号主要用中心高、机座长度、铁芯长度、极数来表示。
1）中心高度中心高度是指由电机轴心到机座底脚面的高度，根据中心高度的不同可以将电机分为大型、中型、小型和微型四种。
2）机座长度机座长度用国际通用英文字母表示。
短机座S；中机座M；长机座L。
3）铁芯长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。
4）极数分2极、4极、6极、8极、10极、12极等。
3、特殊环境代号特殊环境代号表示电动机所能适用的特殊工作环境，用特定的字母或字母加数字表示。
“高”原用G；船(“海”)用H；户“外”用W；化工防“腐”用F；热带用T；湿热带用TH；干热带用TA。
二、额定功率电动机的额定功率是指电动机在额定工作状态下运行时，轴上所输出的机械功率，一般用kW（千瓦）表示，但也有的用HP(马力)表示。
它们之间换算关系是：1kW=1.36HP，1HP=0.736kW。
变频调速三相异步电动机铭牌解释

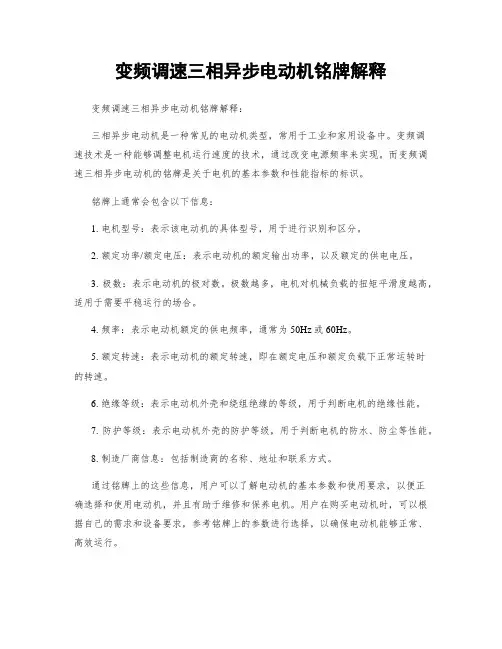

变频调速三相异步电动机铭牌解释变频调速三相异步电动机铭牌解释：
三相异步电动机是一种常见的电动机类型，常用于工业和家用设备中。
变频调
速技术是一种能够调整电机运行速度的技术，通过改变电源频率来实现。
而变频调速三相异步电动机的铭牌是关于电机的基本参数和性能指标的标识。
铭牌上通常会包含以下信息：
1. 电机型号：表示该电动机的具体型号，用于进行识别和区分。
2. 额定功率/额定电压：表示电动机的额定输出功率，以及额定的供电电压。
3. 极数：表示电动机的极对数。
极数越多，电机对机械负载的扭矩平滑度越高，适用于需要平稳运行的场合。
4. 频率：表示电动机额定的供电频率，通常为50Hz或60Hz。
5. 额定转速：表示电动机的额定转速，即在额定电压和额定负载下正常运转时
的转速。
6. 绝缘等级：表示电动机外壳和绕组绝缘的等级，用于判断电机的绝缘性能。
7. 防护等级：表示电动机外壳的防护等级，用于判断电机的防水、防尘等性能。
8. 制造厂商信息：包括制造商的名称、地址和联系方式。
通过铭牌上的这些信息，用户可以了解电动机的基本参数和使用要求，以便正
确选择和使用电动机，并且有助于维修和保养电机。
用户在购买电动机时，可以根据自己的需求和设备要求，参考铭牌上的参数进行选择，以确保电动机能够正常、高效运行。
三相异步电动机铭牌相关参数介绍
8.1 中小型电动机常用安装型式代号有四大类：B3、B35、B5、V1 B3安装方式：电机靠底脚安装，电机有一圆柱形轴伸 B35安装方式:电机带底脚,轴伸端带法兰 B5安装方式:电机靠轴伸端法兰安装 V1安装方式:电机靠轴伸端法兰安装，轴伸朝下
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
补充字母 第二位表征数字 第一位表征数字 5.1第一位表征数字表示外壳对人和壳内部件提供的防护等级
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
第一位数字 简述
0
无防护电机
1
防护大于50mm固体的电机
2
防护大于12mm固体的电机
3
防护大于2.5mm固体的电机
4
能防止直径或厚度大于1mm的导线或片条触及 或接近壳内带电或转动部件能防止直径大于 1mm的固体异物进入壳内
能防止触及或接近壳内带电或转动部件虽不能完 全防止灰尘进入，但进尘量不足以影响电机的正 常运行
完全防止尘埃进入
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
低压电机铭牌
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
高压电机铭牌
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
1.1 常用异步电动机的产品代号：
承受任何方向的喷水应无有害影响 承受猛烈的海浪冲击或强烈喷水时，电机 的进 水量应不达到有害的程度 当电机浸入规定压力的水中经规定时间后， 电 机的进水量应不达到有害的程度 电机在制造厂规定的条件下能长期潜水
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
补充字母 第二位表征数字 第一位表征数字 5.1第一位表征数字表示外壳对人和壳内部件提供的防护等级
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
第一位数字 简述
0
无防护电机
1
防护大于50mm固体的电机
2
防护大于12mm固体的电机
3
防护大于2.5mm固体的电机
4
能防止直径或厚度大于1mm的导线或片条触及 或接近壳内带电或转动部件能防止直径大于 1mm的固体异物进入壳内
能防止触及或接近壳内带电或转动部件虽不能完 全防止灰尘进入，但进尘量不足以影响电机的正 常运行
完全防止尘埃进入
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
低压电机铭牌
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
高压电机铭牌
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
1.1 常用异步电动机的产品代号：
承受任何方向的喷水应无有害影响 承受猛烈的海浪冲击或强烈喷水时，电机 的进 水量应不达到有害的程度 当电机浸入规定压力的水中经规定时间后， 电 机的进水量应不达到有害的程度 电机在制造厂规定的条件下能长期潜水
三相异步电动机铭牌数据和参数

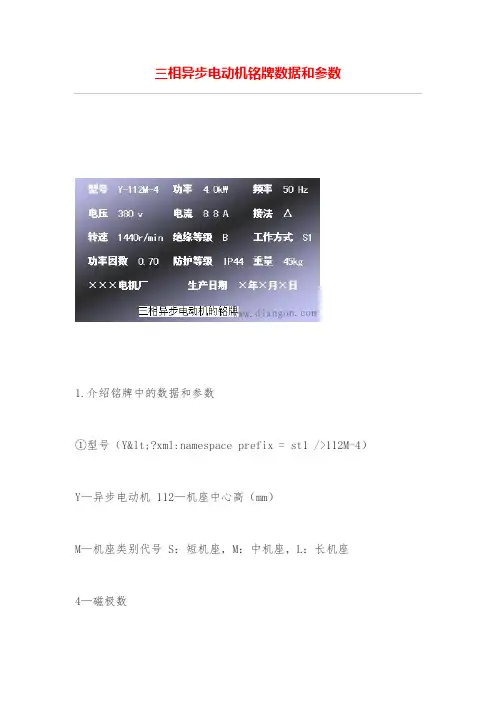

三相异步电动机铭牌数据和参数1.介绍铭牌中的数据和参数①型号（Y<?xml:namespace prefix = st1 />112M-4）Y—异步电动机 112—机座中心高（mm）M—机座类别代号 S：短机座，M：中机座，L：长机座4—磁极数②额定功率PN（4.0千瓦）:表示电动机在额定工作状态下运行时允许输出的机械功率，瓦或千瓦。
③额定电流IN（8.8安）:表示电动机在额定工作状况下运行时定子电路输入的线电流，安。
④额定电压UN（380伏）:表示电动机在额定工作状况下运行时的线电压，伏。
⑤额定转速nN（1440转/分）:表示电动机在额定工作状况运行时的转速，转/分。
⑥接法:表示电动机定子三相绕组与交流电源的联接方法，对J02系列及Y系列电动机而言，国家规定凡3千瓦及以下者大多采用星形接法，4千瓦及以上者采用三角形接法。
⑦防护等级（IP44）:表示电动机外壳防护的型式。
⑧频率fN（50赫）:表示电动机使用的交流电源的频率。
⑨功率因数cosΦ⑩工作制S1：电动机可以在铭牌标出的额定状态下连续运行。
S2为短时运行；S3为短时重复运行。
此外，铭牌上还标注了绝缘等级（B级绝缘）和噪声等级（LW 82 dB）。
在产品目录或电工手册中还有其它一些数据，如：效率、温升等。
2.例题讲解：求解其它数据[例1] 若U N=380v，cosφ=0.82,Ist/I N=7.0,效率η=0.84，求额定电流、起动电流。
解：[补充例题] 已知Y100Ll—4型异步电动机的某些额定技术数据如下：2.2kW 380 V 丫接法 1420 r／min cosφ=0.82 η=81％，电源频率为50Hz。
试计算：(1)额定电流及额定负载时的转矩；(2)额定转差率。
解 (1) 额定电流额定转矩(2) 额定转差率磁极对数p＝2，故n1＝1500 r／min，于是有sN=(1500-1420)/1500≈0.0533.三相异步机的选择合理选择电动机关系到生产机械的安全运行和投资效益。
三相异步电动机铭牌释义
三相异步电动机型号：YB160 M-4 WF 出厂编号额定功率 4KW 额定电流 8.8A 功率因数0.85 额定电压 380V LW82db 额定转速 1440r/min 接法Δ防护等级IP55 50HZ 45KG 防爆等级EXdⅡC工作制 S1 绝缘等级 F1.型号：为了适应不同用途和不同工作环境的需要，电动机制成不同的系列,每种系列用各种型号表示。
例如Y 132 M- 4Y →三相异步电动机，其中三相异步电动机的产品名称代号还有：YR 为绕线式异步电动机；YB为防爆型异步电动机；YQ为高起动转距异步电动机。
132→机座中心高(mm)M →机座长度代号M表示中机座，L表示长机座，S表示短机座W 户外4 磁极数1. 极数反映出电动机的同步转速，2极同步转速是3000r/m in，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。
绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。
三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。
由于磁极是成对出现的，所以电机有2、4、6、8……极之分。
2. 若三相交流电的频率为50Hz,则合成磁场的同步转速为5 0r/s,即3000r/min.如果电动机的旋转磁场不止是一对磁极,进一步分析还可以得到同步转速n与磁场磁极对数p的关系:n=60f/p.f为频率,单位为Hz.n的单位为r/min.ns与所接交流电的频率(f)、电机的磁极对数(P)之间有严格的关系ns＝f/P在中国，电源频率为50赫，所以二极电机的同步转速为3000转/分，四极电机的同步转速为1500转/分，余类推。
异步电机转子的转速总是低于或高于其旋转磁场的转速，异步之名由此而来。
异步电机转子转速与旋转磁场转速之差（称为转差）通常在10％以内。
由此可知，交流电机（不管是同步还是异步）的转速都受电源频率的制约。
三相异步电动机铭牌数据和参数

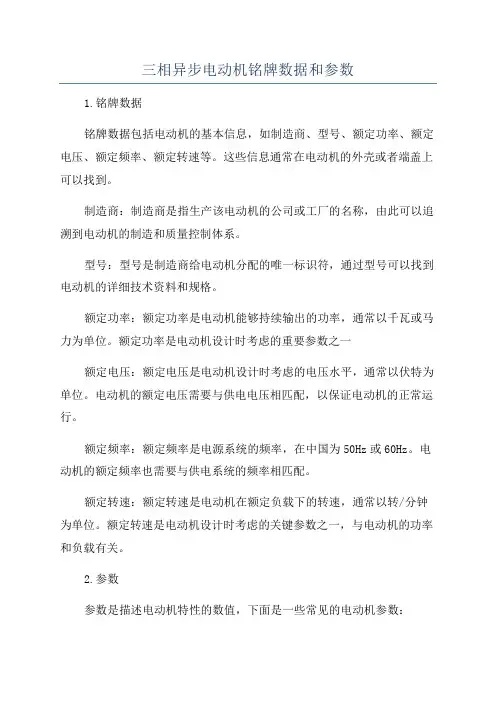

三相异步电动机铭牌数据和参数1.铭牌数据铭牌数据包括电动机的基本信息，如制造商、型号、额定功率、额定电压、额定频率、额定转速等。
这些信息通常在电动机的外壳或者端盖上可以找到。
制造商：制造商是指生产该电动机的公司或工厂的名称，由此可以追溯到电动机的制造和质量控制体系。
型号：型号是制造商给电动机分配的唯一标识符，通过型号可以找到电动机的详细技术资料和规格。
额定功率：额定功率是电动机能够持续输出的功率，通常以千瓦或马力为单位。
额定功率是电动机设计时考虑的重要参数之一额定电压：额定电压是电动机设计时考虑的电压水平，通常以伏特为单位。
电动机的额定电压需要与供电电压相匹配，以保证电动机的正常运行。
额定频率：额定频率是电源系统的频率，在中国为50Hz或60Hz。
电动机的额定频率也需要与供电系统的频率相匹配。
额定转速：额定转速是电动机在额定负载下的转速，通常以转/分钟为单位。
额定转速是电动机设计时考虑的关键参数之一，与电动机的功率和负载有关。
2.参数参数是描述电动机特性的数值，下面是一些常见的电动机参数：效率：效率是电动机将输入功率转化为输出功率的比例，通常以百分比表示。
效率越高，电动机的能耗越低。
功率因数：功率因数是描述电动机有功功率与视在功率之间的关系。
功率因数通常在0到1之间，越接近1表示电动机的电能利用率越高。
起动转矩：起动转矩是电动机开始转动时所产生的最大转矩。
起动转矩通常与电动机的设计和机械特性有关。
额定转矩：额定转矩是电动机在额定负载下所产生的转矩。
额定转矩通常与电动机的额定功率和转速有关。
绝缘等级：绝缘等级是描述电动机绝缘能力的指标，通常以字母表示。
绝缘等级越高，电动机的绝缘性能越好。
3.其他信息除了上述铭牌数据和参数外，电动机的铭牌还可能包含其他重要信息，如制造日期、序列号、保护等级、冷却方式等。
这些信息对于电动机的维护和运行管理都非常重要。
综上所述，三相异步电动机的铭牌数据和参数包括电动机的基本信息、工作参数和其他重要信息。
三相异步电动机铭牌参数及解读
三相异步电动机铭牌参数及解读
三相异步电动机的铭牌上通常会刻印一系列参数，这些参数包括:
1. 型号：为了适应不同用途和不同工作环境的需要，电动机制成不同的系列，每种系列用各种型号表示。
例如，Y 系列三相异步电动机，其中 Y 表示异步电动机，后面的数字代表机座中心高的尺寸。
2. 机座中心高：机座中心高是电动机的一个参数，表示电动机的机座顶点到地面的距离。
机座中心高的不同会影响电动机的安装尺寸和占用空间。
3. 机座长度代号：机座长度代号是电动机的一个参数，表示电动机的机座长度。
机座长度的不同会影响电动机的负载能力和使用场合。
4. 磁极数：磁极数是电动机的一个参数，表示电动机的磁极数量。
磁极数的不同会影响电动机的力矩和效率。
5. 额定功率、额定电流、额定电压、额定转速：这些参数是电动机的额定值，表示电动机在额定工作状态下运行时允许输出的机械功率、定子电路输入的线电流、线电压和转速。
6. 防护等级：防护等级是电动机的一个参数，表示电动机的防护等级。
不同的防护等级可以适应不同的使用环境，例如防水、防尘、防腐蚀性等。
7. 频率、功率因数：这些参数是电动机的使用频率和功率因数。
频率和功率因数的不同会影响电动机的工作效率和使用性能。
三相异步电动机的铭牌参数具有重要的含义和参考价值。
通过对铭牌参数的解读，可以更好地了解电动机的性能、额定值和使用情况，从而更好地选择和使用电动机。
三相异步电动机的铭牌和技术指标
采用△Байду номын сангаас接。 • 注意：三相电动机要求所接的电源电压值的变动一般不应超过额定电压的
±5%。电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动 后电动机也可能带不动负载，容易烧坏。
（三）额定电流 • 指三相电动机在额定电源电压、输出额定功率时，流入定子绕组的线电流
值。用IN表示，以安（A）为单位。 • 例：Y/△、6.73/11.64A：表示星形连接下电机的线电流为6.73A，三角形
电气技术应用课题
三相异步电动机的铭牌和技术指标
全国职业教育数字化资源共建共享
一、概述
• 电动机的额定运行情况：指电动机制造厂家按照国家标准，根据电动机的设 计和试验数据而规定的每台电动机的正常运行状态和条件。
• 电动机的额定值：表征电动机额定运行情况的各种数值，如电压、电流、功 率等。
• 三相异步电动机的额定值刻印在每台电动机的铭牌上，是选择、安装、使用 和修理（包括重绕绕组）三相电动机的重要依据。
十五、重量
• 是指电动机本身的体重，以供起重搬运时参考。
二、型号
• 用以表明电动机的系列、几何尺寸和极数。 （一）型号意义举例：
（二） 三相异步电动机型号字母含义 Y——异步电动机；IP44——封闭式；IP23——防护式；W——户外； F——化工防腐用；Z——冶金起重；Q——高启动转轮；D——多速； B——防爆；R——绕线式；CT——电磁调速；X——高效率； H——高转速差。
（五） 额定转速 • 表示三相电动机在额定工作情况下运行时每分钟的转速，用nN表示，
一般是略小于对应的同步转速n1。如n1=1500r/min，则 nN=1440r/min。
四、绝缘等级
指三相电动机所采用的绝缘材料的耐热能力，它表明三相电动机允许的 最高工作温度。
±5%。电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动 后电动机也可能带不动负载，容易烧坏。
（三）额定电流 • 指三相电动机在额定电源电压、输出额定功率时，流入定子绕组的线电流
值。用IN表示，以安（A）为单位。 • 例：Y/△、6.73/11.64A：表示星形连接下电机的线电流为6.73A，三角形
电气技术应用课题
三相异步电动机的铭牌和技术指标
全国职业教育数字化资源共建共享
一、概述
• 电动机的额定运行情况：指电动机制造厂家按照国家标准，根据电动机的设 计和试验数据而规定的每台电动机的正常运行状态和条件。
• 电动机的额定值：表征电动机额定运行情况的各种数值，如电压、电流、功 率等。
• 三相异步电动机的额定值刻印在每台电动机的铭牌上，是选择、安装、使用 和修理（包括重绕绕组）三相电动机的重要依据。
十五、重量
• 是指电动机本身的体重，以供起重搬运时参考。
二、型号
• 用以表明电动机的系列、几何尺寸和极数。 （一）型号意义举例：
（二） 三相异步电动机型号字母含义 Y——异步电动机；IP44——封闭式；IP23——防护式；W——户外； F——化工防腐用；Z——冶金起重；Q——高启动转轮；D——多速； B——防爆；R——绕线式；CT——电磁调速；X——高效率； H——高转速差。
（五） 额定转速 • 表示三相电动机在额定工作情况下运行时每分钟的转速，用nN表示，
一般是略小于对应的同步转速n1。如n1=1500r/min，则 nN=1440r/min。
四、绝缘等级
指三相电动机所采用的绝缘材料的耐热能力，它表明三相电动机允许的 最高工作温度。
三相异步电动机结构和铭牌参数
三相异步电动机结构和铭牌参数三相异步电动机的额定值刻印在每台电动机的铭牌上,一般包括下列几种：1.型号：为了适应不同用途和不同工作环境的需要，电动机制成不同的系列,每种系列用各种型号表示。
例如Y 132 M- 4Y -三相异步电动机，其中三相异步电动机的产品名称代号还有：YR为绕线式异步电动机；YB为防爆型异步电动机；YQ为高起动转距异步电动机。
132-机座中心高（mm）M —机座长度代号4 —磁极数2.接法：这是指定子三相绕组的接法。
一般鼠笼式电动机的接线盒中有六根引出线, 标有U1、V1、W1、U2、V2、W2。
其中：U1 U2是第一相绕组的两端；V1 V2是第二相绕组的两端；W1 W2是第三相绕组的两端。
如果U1、V1、W1分别为三相绕组的始端（头）测U2、V2、W2是相应的末端（尾）。
这六个引出线端在接电源之前,相互间必须正确联接。
联接方法有星形（Y）联接和三角形（）联接两种（下图所示）。
通常三相异步电动机自3kW以下者，联接成星形；自4kW以上者，联接成三角形。
3.额定功率PN：是指电动机在制造厂所规定的额定情况下运行时，其输出端的机械功率，单位一般为千瓦（kW）。
对三相异步电机，其额定功率：PN = UNINnNcosN式中nN和cosN分别为额定情况下的效率和功率因数。
4.额定电压UN：是指电动机额定运行时,外加于定子绕组上的线电压，单位为伏(V)。
一般规定电动机的工作电压不应高于或低于额定值的5%。
当工作电压高于额定值时，磁通将增大，将使励磁电流大大增加，电流大于额定电流，使绕组发热。
同时，由于磁通的增大，铁损耗（与磁通平方成正比）也增大，使定子铁心过热；当工作电压低于额定值时，引起输出转矩减小，转速下降，电流增加，也使绕组过热，这对电动机的运行也是不利的。
我国生产的Y系列中、小型异步电动机，其额定功率在3kW以上的，额定电压为3 80 V，绕组为三角形联接。
额定功率在3 kW及以下的，额定电压为380/220V, 绕组为Y/联接（即电源线电压为380 V时，电动机绕组为星形联接；电源线电压为220 V时，电动机绕组为三角形联接）。
三相异步电动机的铭牌数据
7．额定转速nN
额定转速nN是指电动机在额定电压、额定电流和额定输 出功率情况下的转速。
8．绝缘等级
绝缘等级是指电动机内部所用绝缘材料允许的最高温度等 级，它决定了电动机工作时允许的温升。各种等级对应的温度 关系如下表所示。
9．工作方式
电动机的工作方式有三种：连续工作方式、短时工作方 式和断续工作方式。
2．接法
铭牌数据中的接法是指定子三相绕组的接法。一般笼型
电动机的接线盒中有六根引出线，分别标有U1、V1、W1、 U2、V2、W2。这六个引出线端在接电源之前，相互间必须
正确连接。连接方法有星形（Y）和三角形（Δ）两种。通 常，三相异步电动机自3kW以下者，连接成星形；自4kW以 上者，连接成三角形。
3．额定转轴所允许 输出的机械功率。
4．额定电压UN
额定电压UN是指电动机额定运行时，在三相定子绕组上 所加的线电压。
5．额定电流IN
额定电流IN是指电动机额定运行时，定子绕组上的线电 流值。
6．额定频率fN
额定频率fN是指加在电动机定子绕组上的允许频率。我 国的工频为50Hz。
连续工作方式：在额定条件下长时间连续运行。 短时工作方式：在额定条件下只能在规定时间内运行。 断续工作方式：在额定条件下以周期性间歇方式运行。
6.3 三相异步电动机的铭牌数据
每台电动机的机座上都有一个铭牌，标记了电动机的型 号和额定值等数据。要正确使用电动机，必须能看懂铭牌。 Y132M―4型三相异步电动机的铭牌如下：
1．型号
为了适应不同用途和不同工作环境的需要，电动机制 成不同的系列，每种系列用各种型号表示。例如： Y132M―4
Y——三相异步电动机； 132——机座中心高（mm）； M——机座长度代号（S表示短机座，M表示中机座， L表示长机座）； 4——磁极数。
额定转速nN是指电动机在额定电压、额定电流和额定输 出功率情况下的转速。
8．绝缘等级
绝缘等级是指电动机内部所用绝缘材料允许的最高温度等 级，它决定了电动机工作时允许的温升。各种等级对应的温度 关系如下表所示。
9．工作方式
电动机的工作方式有三种：连续工作方式、短时工作方 式和断续工作方式。
2．接法
铭牌数据中的接法是指定子三相绕组的接法。一般笼型
电动机的接线盒中有六根引出线，分别标有U1、V1、W1、 U2、V2、W2。这六个引出线端在接电源之前，相互间必须
正确连接。连接方法有星形（Y）和三角形（Δ）两种。通 常，三相异步电动机自3kW以下者，连接成星形；自4kW以 上者，连接成三角形。
3．额定转轴所允许 输出的机械功率。
4．额定电压UN
额定电压UN是指电动机额定运行时，在三相定子绕组上 所加的线电压。
5．额定电流IN
额定电流IN是指电动机额定运行时，定子绕组上的线电 流值。
6．额定频率fN
额定频率fN是指加在电动机定子绕组上的允许频率。我 国的工频为50Hz。
连续工作方式：在额定条件下长时间连续运行。 短时工作方式：在额定条件下只能在规定时间内运行。 断续工作方式：在额定条件下以周期性间歇方式运行。
6.3 三相异步电动机的铭牌数据
每台电动机的机座上都有一个铭牌，标记了电动机的型 号和额定值等数据。要正确使用电动机，必须能看懂铭牌。 Y132M―4型三相异步电动机的铭牌如下：
1．型号
为了适应不同用途和不同工作环境的需要，电动机制 成不同的系列，每种系列用各种型号表示。例如： Y132M―4
Y——三相异步电动机； 132——机座中心高（mm）； M——机座长度代号（S表示短机座，M表示中机座， L表示长机座）； 4——磁极数。
三相异步电动机铭牌数据和参数
三相异步电动机铭牌数据和参数1.介绍铭牌中的数据和参数①型号（Y<?xml:namespace prefix = st1 />112M-4）Y—异步电动机 112—机座中心高（mm）M—机座类别代号 S：短机座，M：中机座，L：长机座4—磁极数②额定功率PN（4.0千瓦）:表示电动机在额定工作状态下运行时允许输出的机械功率，瓦或千瓦。
③额定电流IN（8.8安）:表示电动机在额定工作状况下运行时定子电路输入的线电流，安。
④额定电压UN（380伏）:表示电动机在额定工作状况下运行时的线电压，伏。
⑤额定转速nN（1440转/分）:表示电动机在额定工作状况运行时的转速，转/分。
⑥接法:表示电动机定子三相绕组与交流电源的联接方法，对J02系列及Y系列电动机而言，国家规定凡3千瓦及以下者大多采用星形接法，4千瓦及以上者采用三角形接法。
⑦防护等级（IP44）:表示电动机外壳防护的型式。
⑧频率fN（50赫）:表示电动机使用的交流电源的频率。
⑨功率因数cosΦ⑩工作制S1：电动机可以在铭牌标出的额定状态下连续运行。
S2为短时运行；S3为短时重复运行。
此外，铭牌上还标注了绝缘等级（B级绝缘）和噪声等级（LW 82 dB）。
在产品目录或电工手册中还有其它一些数据，如：效率、温升等。
2.例题讲解：求解其它数据[例1] 若U N=380v，cosφ=0.82,Ist/I N=7.0,效率η=0.84，求额定电流、起动电流。
解：[补充例题] 已知Y100Ll—4型异步电动机的某些额定技术数据如下：2.2kW 380 V 丫接法 1420 r／min cosφ=0.82 η=81％，电源频率为50Hz。
试计算：(1)额定电流及额定负载时的转矩；(2)额定转差率。
解 (1) 额定电流额定转矩(2) 额定转差率磁极对数p＝2，故n1＝1500 r／min，于是有sN=(1500-1420)/1500≈0.0533.三相异步机的选择合理选择电动机关系到生产机械的安全运行和投资效益。
如何认识三相异步电动机铭牌上的参数及含义
如何认识三相异步电动机铭牌上的参数及含义三相异步电动机是现代工业化中最常使用的电动机之一，广泛应用于制造业和其他行业中。
在选择和使用电动机时，理解铭牌上的参数和含义是至关重要的。
铭牌参数三相异步电动机铭牌上的参数包括额定功率、额定电压、额定电流、额定电频、转速、功率因数等。
下面将具体介绍各个参数的含义和作用。
额定功率额定功率是电动机在额定条件下的输出功率，通常以马力或千瓦表示。
铭牌上的额定功率是电动机在额定电压、额定电流和额定电频的条件下所能稳定输出的功率。
额定电压额定电压是指应该为电动机提供的标准电压，单位通常为伏特（V）。
额定电压决定了电动机在工作时所需的电压水平。
额定电流额定电流是指电动机在额定条件下所需电流的大小，通常以安培表示（A）。
在使用电动机时，需要确保所采用的电源能够提供电动机所需的额定电流。
额定电频额定电频是指电动机在工作时所使用的标准电频，单位通常为赫兹（Hz）。
大部分电动机的标准额定电频为50Hz和60Hz。
转速转速是指电动机旋转的速度，通常以转/分为单位。
铭牌上的转速是电动机在额定电源电压下运转时，所能达到的最大转速。
功率因数功率因数是电动机输出功率和输入功率之比。
铭牌上的功率因数表示电动机在满载时的功率因数。
功率因数越低，电动机的效率越低。
铭牌上的其他信息除了上述参数，铭牌上还可能会包含其他信息，如制造商、制造日期、产品型号、绝缘等级、防护等级和安装方式等。
这些信息通常对于产品保修和维修有重要意义。
总结三相异步电动机铭牌上的参数包括额定功率、额定电压、额定电流、额定电频、转速、功率因数等，这些参数能够帮助用户选择、安装和使用电动机。
此外，铭牌上还包含其他有用的信息，如制造商、制造日期、产品型号、绝缘等级、防护等级和安装方式等。
在选择和使用电动机时，还需要注意铭牌上的特殊要求和说明，以确保安全和高效地使用电动机。
三相异步电动机的结构及铭牌
n2
U1
T U2
0
U2 U3
T
当电动机负载的阻力矩TL一定时，又有电压降低，电磁转矩T下降，将使电机可能带不动原有负载， 于是转速下降，电流加大。电压下降过低，以致最大转矩也低于负载转矩时，电机停转。
第五节 三相异步电动机的启动 鼠笼式电动机的起动方法有直接起动和降压起动两种。
1) 直接起动
直接起动就是利用闸刀开关将电动机直接接入电 网使其在额定电压下起动，如图 所示。这种方法最 简单，设备少，投资小，起动时间短，但起动电流大， 起动转矩小， 一般只适用于小容量电动机（10 kW以 下）的起动。
起动 运行
第六节 三相异步电动机的调速
调速是指人为的改变电动机的转速。
型号Y—112M－4 ：Y——产品代号， 114——机座中心高160 mm； M表示中机座， （ S表示短机座， L表示长机座）；4——磁极数。
(1) 额定功率PN。 额定功率为电动机在额定状态下运行时， 转子轴上输出的机械功率kW。 (2) 额定电压和接法。额定电压指定子绕组按铭牌上规定的接法连接时应加的线电压值。 Y系列电动机功率在 4 kW以上均采用三角形连接， 以便采用Y-△接法。3kW 以下有380v和220v 两种，写成380/220v，对应接法两种，即Y/ △. 电源线电压380v时，定子绕组接成星形；电源 线电压220v时，定子绕组接成三角形。
V2
U1 S
U1
iW
V1
W1
iV V1
(a)
(b)
(c)
(d)
(1) t=0 瞬间（iU=0；iV为负值； iW为正值）: 此时，U相绕组（U1U2绕组）内没有电流；V相绕 组（V1V2绕组）电流为负值，说明电流由V2流进，由V1流出；而W相绕组（W1W2绕组）电流 为正， 说明电流由W1流进，由W2流出。运用右手螺旋定则， 可以确定合成磁场如图 (a)所示， 为一对极(两极)磁场。
三相异步电动机铭牌型号参数电动机
三相异步电动机铭牌型号参数电动机1. 额定电压（Rated Voltage）：指定电动机的设计工作电压，通常以伏特为单位。
例如，220V、380V等。
2. 额定功率（Rated Power）：指电动机在额定性能下所能输出的最大功率。
单位通常为瓦特（W）或千瓦特（kW）。
3. 额定电流（Rated Current）：指在额定电压下，电动机所需要的电流大小。
单位通常为安培（A）。
4. 额定频率（Rated Frequency）：指定电动机的设计工作频率，通常以赫兹为单位。
例如，50Hz、60Hz等。
5. 转速（Rated Speed）：指定电动机在额定电压、额定频率及额定负载下的转速。
单位通常为转/分钟（rpm）或转/秒（r/s）。
6. 绝缘等级（Insulation Class）：指定电动机绝缘材料的耐压能力。
绝缘等级越高，电动机的绝缘性能越好，适用于更严苛的工作环境。
7. 保护等级（Protection Class）：指电动机的防护等级，用于描述电动机对外界固体物体和水的防护能力。
常见的保护等级有IP54、IP55等。
8. 安装方式（Mounting Type）：指定电动机的安装方式，常见的安装方式包括B3（绕线式圆脚安装）、B5（绕线式方脚安装）等。
除了铭牌上的参数外，还可以通过额外的标志来确定电动机的其他特性，例如特殊的工作环境、采用的特殊材料等。
三相异步电动机的型号参数会根据不同的电动机来有所变化。
一般来说，电动机的型号参数会包括额定功率、额定电压、额定电流、额定频率、保护等级等，同时还会有一些特殊的参数，如电动机的外观尺寸、轴承型号和重量等。
综上所述，三相异步电动机的铭牌上的型号参数包括额定电压、额定功率、额定电流、额定频率、转速、绝缘等级、保护等级、安装方式等。
这些参数对于用户来说是选择和使用电动机的重要依据，同时也是了解电动机性能和工作条件的重要参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机结构和铭牌参数
三相异步电动机的额定值刻印在每台电动机的铭牌上,一般包括下列几种：
1.型号：为了适应不同用途和不同工作环境的需要，电动机制成不同的系列,每种系列用各种型号表示。
例如Y 132 M- 4
Y →三相异步电动机，其中三相异步电动机的产品名称代号还有：YR为绕线式异步电动机；YB为防爆型异步电动机；YQ为高起动转距异步电动机。
132→机座中心高(mm)
M →机座长度代号
4 →磁极数
2.接法：这是指定子三相绕组的接法。
一般鼠笼式电动机的接线盒中有六根引出线,标有U1、V1 、W1、U2、V2、W2。
其中：U1 U2是第一相绕组的两端；V1 V2是第二相绕组的两端；W1 W2是第三相绕组的两端。
如果U1、V1 、W1分别为三相绕组的始端(头) ,则U2、V2、W2是相应的末端(尾)。
这六个引出线端在接电源之前,相互间必须正确联接。
联接方法有星形(Y)联接和三角形()联接两种(下图所示)。
通常三相异步电动机自3kW以下者,联接成星形;自4kW以上者, 联接成三角形。
3.额定功率PN：是指电动机在制造厂所规定的额定情况下运行时,
其输出端的机械功率,单位一般为千瓦（kW）。
对三相异步电机，其额定功率：PN=UNINηNcosN
式中ηN和cosN分别为额定情况下的效率和功率因数。
4.额定电压UN：是指电动机额定运行时,外加于定子绕组上的线电压,单位为伏
（V）。
一般规定电动机的工作电压不应高于或低于额定值的5%。
当工作电压高于额定值时,磁通将增大，将使励磁电流大大增加,电流大于额定电流,使绕组发热。
同时,由于磁通的增大,铁损耗(与磁通平方成正比)也增大,使定子铁心过热；当工作电压低于额定值时，引起输出转矩减小，转速下降,电流增加，也使绕组过热，这对电动机的运行也是不利的。
我国生产的Y系列中、小型异步电动机，其额定功率在3kW以上的,额定电压为3 80 V，绕组为三角形联接。
额定功率在3 kW及以下的,额定电压为380/220V,绕组为Y/联接(即电源线电压为380 V时,电动机绕组为星形联接；电源线电压为220 V时,电动机绕组为三角形联接)。
5.额定电流IN：是指电动机在额定电压和额定输出功率时,定子绕组的线电流,单位为安（A）。
当电动机空载时,转子转速接近于旋转磁场的同步转速,两者之间相对转速很小,所以转子电流近似为零,这时定子电流几乎全为建立旋转磁场的励磁电流。
当输出功率增大时,转子电流和定子电流都随着相应增大,如下图中的I1=f(P2)曲线所示。
图中是一台l0kW三相异步电动机的工作特性曲线。
6.额定频率fN：我国电力网的频率为50赫兹（Hz），因此除外销产品外,国内用的异步电动机的额定频率为50赫兹。
7.额定转速nN：是指电动机在额定电压、额定频率下,输出端有额定
功率输出时, 转子的转速,单位为转/分(r/min)。
由于生产机械对转速的要求不同,需要生产不同磁极数的异步电动机,因此有不同的转速等级。
最常用的是四个极的异步电动机(n0=l500 r/min)。
8.额定效率ηN：是指电动机在额定情况下运行时的效率, 是额定输出功率与额定输入功率的比值。
即
ηN=×100%=×100%
异步电动机的额定效率ηN约为75%～92%。
从下图中的η=f(P2)曲线可以看出，在额定功率的75%左右时效率最高。
9.额定功率因数cosN：因为电动机是电感性负载,定子相电流比相电压滞后一个角，cos就是异步电动机的功率因数。
三相异步电动机的功率因数较低,在额定负载时约为0. 7～0. 9之间，而在轻载和空载时更低，空载时只有0. 2～0. 3。
因此,必须正确选择电动机的容量, 防止"
大马拉小车"，并力求缩短空载的时间。
上图中的cos=f(P2)曲线反映的是功率因数和输出功率之间的关系。
10.绝缘等级：它是按电动机绕组所用的绝缘材料在使用时容许的极限温度来分级的。
所谓极限温度,是指电动机绝缘结构中最热点的最高容许温度。
其技术数据见下表：
绝缘等级
A
E
B
F
H
极限温度℃
105
120
130
155
180
11.工作方式：反映异步电动机的运行情况，可分为三种基本方式：连续运行、短时运行和断续运行。
