电磁兼容实验室建设标准

电磁兼容实验室建设标准

电磁兼容实验室建设标准

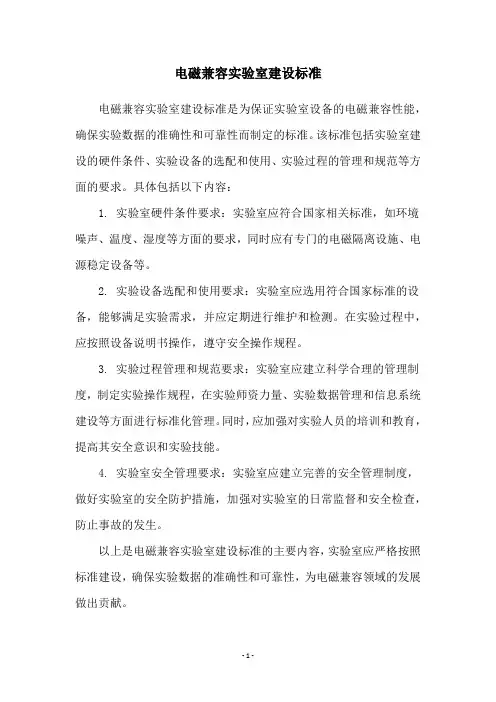

电磁兼容实验室建设标准是为保证实验室设备的电磁兼容性能，确保实验数据的准确性和可靠性而制定的标准。

该标准包括实验室建设的硬件条件、实验设备的选配和使用、实验过程的管理和规范等方面的要求。

具体包括以下内容：
1. 实验室硬件条件要求：实验室应符合国家相关标准，如环境噪声、温度、湿度等方面的要求，同时应有专门的电磁隔离设施、电源稳定设备等。

2. 实验设备选配和使用要求：实验室应选用符合国家标准的设备，能够满足实验需求，并应定期进行维护和检测。

在实验过程中，应按照设备说明书操作，遵守安全操作规程。

3. 实验过程管理和规范要求：实验室应建立科学合理的管理制度，制定实验操作规程，在实验师资力量、实验数据管理和信息系统建设等方面进行标准化管理。

同时，应加强对实验人员的培训和教育，提高其安全意识和实验技能。

4. 实验室安全管理要求：实验室应建立完善的安全管理制度，做好实验室的安全防护措施，加强对实验室的日常监督和安全检查，防止事故的发生。

以上是电磁兼容实验室建设标准的主要内容，实验室应严格按照标准建设，确保实验数据的准确性和可靠性，为电磁兼容领域的发展做出贡献。

- 1 -。

EMC实验室常用测试设备清单

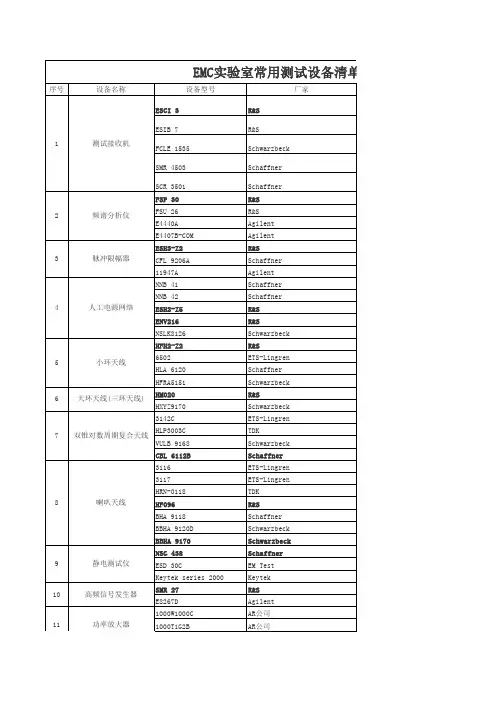

EMC实验室常用测试设备清单
低频辐射天线 高频辐射天线 AT1080 AT4510 AT4520 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 电快速脉冲群测试仪 容性耦合钳 浪涌发生器 浪涌测试用耦合/去耦网 络 注入电流测试仪 CWS 500CS1 注入电流用耦合/去耦网 络 工频磁场发生器 工频磁场发射天线 电压跌落、中断测试仪 谐波、谐间波抗扰测试仪 谐波干扰测试仪 电压波动测试仪 喀呖声测试仪 电压探头 电流探头 功率吸收钳 15003iX-CTS测试系统 15003iX-CTS测试系统 iX DIA 1512D ESH2-Z3 ESV-Z1 MDS-21 EMCPro UCS 500M6
AR公司 AR公司 AR公司 AR公司 Keytek EM Test
EM Test
California Instruments Schaffner R&S R&S R&S
设备清单
性能参数 kHz~ GHz，检波方式：峰值、准峰值、 9kHz~3GHz，检波方式：峰值、准峰值、平均 值、均方根值 20Hz~7GHz，检波方式：峰值、准峰值、平均 值、均方根值 9kHz~3250MHz，检波方式：峰值、准峰值、 平均值 9kHz~2.75GHz，检波方式：峰值、准峰值、 平均值、均方根值 9kHz~1GHz，检波方式：峰值、准峰值、平均 值、均方根值 kHz~30GHz 检波方式：峰值、 GHz， 9kHz~30GHz，检波方式：峰值、平均值 20Hz~26.5GHz，检波方式：峰值、平均值 3Hz~26.5GHz，检波方式：峰值、平均值 9kHz~26.5GHz，检波方式：峰值、平均值 0Hz~30MHz >9kHz 9kHz~200MHz 9kHz~30MHz，单相，最大电流：16A 9kHz~30MHz，三相，最大电流：32A 9kHz~30MHz，三相，最大电流：25A kHz~30MHz，三相，最大电流：25A MHz 9kHz~30MHz，单相，最大电流：16A kHz~30MHz，单相，最大电流：16A MHz 9kHz~30MHz，三相+单相，最大电流：16A 9kHz~30MHz 10kHz~30MHz 9kHz~30MHz 9kHz~30MHz 9kHz~30MHz 9kHz~30MHz 26MHz~3GHz 30MHz~3GHz 30MHz~2GHz 30MHz~2GHz 18GHz~40GHz 1GHz~18GHz 1GHz~18GHz 1GHz~18GHz 1GHz~18GHz 1GHz~18GHz 15GHz~26.5GHz 200V 30kV 200V到30kV 最高25kV 最高到25kV 输出频率：10MHz~27GHz 输出频率：10MHz~27GHz MHz 输出频率：最高到44GHz 80MHz~1GHz，1000W 1GHz~2.5GHz，1000W

EMC实验室规划与设计（正式版）

EMC实验室规划与设计（正式版）

EMC实验室规划与设计（正式版）预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制EMC实验室规划与设计要建好一个EMC实验室,作好规划设计就是首要的。

规划设计包括哪些内容呢?怎样才算一个好的规划设计呢?建设一个EMC实验室耗资高昂,建成后改动困难,因此动工之前要全面考虑好。

通常规划设计包括:a)确定EMC实验室的任务范围:EMC的研究、实验范围非常广,从印制电路板(PCB), 到单机设计, 到系统。

从任务性质瞧, 有完成鉴定实验的,或完成生产与科研中的预测试的, 有执行军标的,有执行民标的;b)确定实验室的主要技术指标:不同的技术指标所需采用的测量系统与实验设施大不一样,经费悬殊很大,因此技术指标要提得恰当,并非愈高愈好;c)确定最佳效费比的实施方案;d)确定先进合理的关键技术措施。

一个成功的规划设计应该就是能满足当前与以后较长时期内所研制与检测的实验任务;能在完成主要的功能的同时, 兼顾其她功能;花费的经费合理;实验室技术指标有先进性,前瞻性与可扩展性。

EMC实验室中屏蔽半暗室就是最主要的组成単元,它的性能影响整个 EMC实验室的主要技术指标,所需的费用占整个EMC实验室的较大比重,因此本章讨论的重点放在屏蔽半暗室上,第2节详述屏蔽半暗室的分析与论证,第3节讨论屏蔽半暗室的整体设计。

在第1节中为了清晰说明EMC实验室总体布局设计的要点,就是以一个10m的EMC实验室为例子来阐述的。

1 EMC实验室总体布局设计1、1 EMC实验室的组成EMC实验室的组成见图1,通常包括以下几个单元:a）屏蔽半暗室为一屏蔽室,其天花板及4个侧壁铺有吸波材料,地板为导电面。

主要用于进行辐射发射(RE)实验与辐射敏感度(RS)实验。

b)传导测试室为一屏蔽室,主要用于进行传导发射(CE)与传导敏感度(CS)实验。

c)控制室为一屏蔽室,放置EMI与EMS测试系统。

d)功放室为一屏蔽室,放置RS测量系统的功率放大器。

广州emc实验室建设-喜格

广州emc实验室建设-喜格

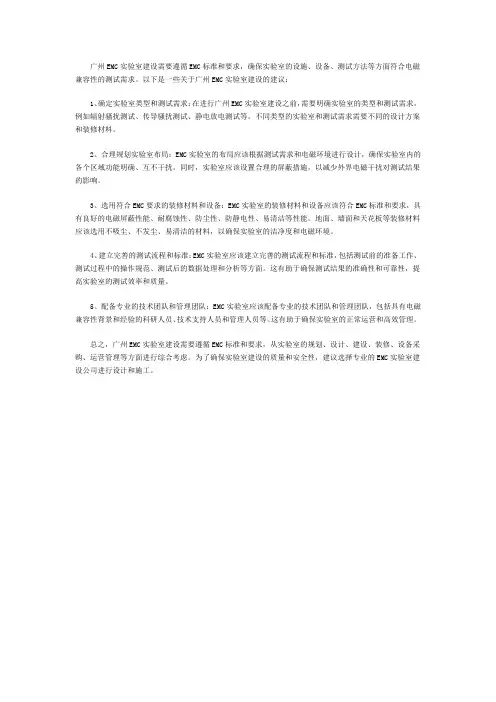

广州EMC实验室建设需要遵循EMC标准和要求，确保实验室的设施、设备、测试方法等方面符合电磁兼容性的测试需求。

以下是一些关于广州EMC实验室建设的建议：
1、确定实验室类型和测试需求：在进行广州EMC实验室建设之前，需要明确实验室的类型和测试需求，例如辐射骚扰测试、传导骚扰测试、静电放电测试等。

不同类型的实验室和测试需求需要不同的设计方案和装修材料。

2、合理规划实验室布局：EMC实验室的布局应该根据测试需求和电磁环境进行设计，确保实验室内的各个区域功能明确、互不干扰。

同时，实验室应该设置合理的屏蔽措施，以减少外界电磁干扰对测试结果的影响。

3、选用符合EMC要求的装修材料和设备：EMC实验室的装修材料和设备应该符合EMC标准和要求，具有良好的电磁屏蔽性能、耐腐蚀性、防尘性、防静电性、易清洁等性能。

地面、墙面和天花板等装修材料应该选用不吸尘、不发尘、易清洁的材料，以确保实验室的洁净度和电磁环境。

4、建立完善的测试流程和标准：EMC实验室应该建立完善的测试流程和标准，包括测试前的准备工作、测试过程中的操作规范、测试后的数据处理和分析等方面。

这有助于确保测试结果的准确性和可靠性，提高实验室的测试效率和质量。

5、配备专业的技术团队和管理团队：EMC实验室应该配备专业的技术团队和管理团队，包括具有电磁兼容性背景和经验的科研人员、技术支持人员和管理人员等。

这有助于确保实验室的正常运营和高效管理。

总之，广州EMC实验室建设需要遵循EMC标准和要求，从实验室的规划、设计、建设、装修、设备采购、运营管理等方面进行综合考虑。

为了确保实验室建设的质量和安全性，建议选择专业的EMC实验室建设公司进行设计和施工。

EMC实验室的建设

EMC实验室的建设

EMC实验室的建设作者：微波仿真论坛 EMC版主stoney首先，在方案设计中，参考测试的标准并结合被测物的特点，制定拟建EMC 实验室的功能框图。

功能框图主要是定位实验室的架构。

它主要由模拟自由空间的开阔试验场（OATS）、半电波暗室（SAR）等组成，对设备和分系统的电磁兼容性进行定量测试。

1 开阔试验场（OATS）开阔试验场是一个平坦、空旷、电导率均匀良好、无任何反射物的椭圆形试验场地，其长轴是两焦点的2倍，短轴是焦距的 √3倍。

发射天线(或受试设备)与接收天线分别置于椭圆的两焦点上（图2）。

OATS宜选在电磁环境干净的地方。

试验场应设有转台及天线升降杆，便于全方位的辐射发射及天线升降测试。

此外，还应有单独分隔的接地系统和避雷系统，通常采用单点接地。

另外，在开阔试验场还必须配置一台电磁屏蔽车。

它作为工厂的系统级EMC 流动测试站，是开阔场的主要配套设施。

2 半电波暗室1）电波暗室的性能预测为了模拟开阔场的条件，电磁兼容性试验采用半电波暗室，在建设之前对其进行性能预测是很重要的。

最精确的预测方法是数值计算法和计算机数字仿真技术，将各种电磁干扰特性传输函数和敏感度特性用数字模型编制成程序，然后根据预测对象的具体状态，运行预测程序来获得潜在的电磁干扰计算结果。

但是其实现过程复杂，实现周期长，且对计算机资源的需求巨大。

射线预测法则是一种分析暗室性能的简单方法。

评价电波暗室性能的一个重要指标是NSA（即归一化场地衰减），主要采用ANSI C63.4-1992及CISPR22-1997所规定的测试方案进行。

标准要求发射天线在五个地面位置、两种高度、两种极化状态下进行20组测量。

对于3米法暗室，接收天线要在1～4米间扫描并记下最大值。

测量所得NSA数据与标准值进行比较，如果偏差在±4dB之内，说明该暗室中的测试可以与开阔场的测试等价。

射线预测法是在已知暗室的尺寸、吸波材料的布置以及收发天线的位置之后，按照NSA的测试过程，利用几何光学法的理论来计算接收点在各种状态下的场强值，找出接收天线在1～4米间所计算出的场强最大值，并将其转化为暗室NSA值。

《EMC实验室介绍》课件

《EMC实验室介绍》课件

合作伙伴
我们与国内外的科研机构、 企业和行业组织建立了紧 密的合作关系，共同推动 EMC技术的发展。
EMC测试设备简介
我们拥有各种先进的EMC测试设备，包括信号发生器、频谱分析仪和电磁辐射测试设备。这些设备可 以对电子设备的电磁兼容性进行准确的测试和评估。
EMC测试设备的分类
EMC测试设备可以根据其功能和应用领域进行分类。常见的分类包括发射测 试设备、抗扰度测试设备和电磁辐射测试设备。每种设备都有自己独特的特 点和用途。
EMC测试标准的选择与应用
在进行EMC测试时，需要选择适合项目的测试标准，并根据其要求进行测试。 不同的标准可以提供不同的测试方法和限值要求。
EMC测试标准更新与发布
EMC测试标准会随着技术的不断发展而更新和发布。我们密切关注最新的标准动态，并及时更新我们 的测试方法和流程。
EMC测试样品准备
我们的使命是确保电子设备在电磁环境中能够正常工作，并遵守各种国际和行业标准。我们的目标是为 客户提供可靠的EMC测试解决方案，促进技术创新和产业发展。
EMC实验室的组成和人员构成
专业团队
我们拥有一支高素质的专 业团队，包括EMC测试工 程师、技术专家和项目管 理人员。
先进设备
我们配备了最先进的EMC 测试设备，包括电磁吸收 室、射频放射测试设备和 电磁脉冲测试设备。
EMC测试流程包括发射测试、抗扰度
测试和电磁辐射测试。根据测试标准
和要求进行相应的测试。
3
注意事项
在进行EMC测试时需要注意一些事项， 例如保持测试环境的稳定性和正确使 用测试设备。
EMC测试标准
EMC测试标准根据不同的应用领域和要求进行分类。常用的标准包括国际标准、行业标准和企业标准。 选择合适的标准对EMC测试非常关键。

什么是emc实验室 emc实验室设计建设要求

什么是emc实验室 emc实验室设计建设要求

什么是emc实验室 emc实验室设计建设要求实验室的种类有很多，emc实验室就是其中一种。

emc实验室（Electro Magnetic Compatibility Lab）电磁兼容性实验室，是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

因此，EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。

电磁兼容实验室（emc实验室）的建设特点是投资规模大、技术含量高、专业性强，其复杂程度较其他实验室项目建设高出很多，而面对动辄数百万、上千万的投资和设备厂商的众说纷纭，无疑加大了用户的选择难度和投资风险，更有甚者，实验室建成之后留下后遗症，给今后的测试工作留下难以弥补的技术缺陷。

因此，系统的、专业的电磁兼容实验室技术将最大限度帮助您建设好一个专业的电磁兼容试验室。

电磁兼容实验室设计及建设内容包括：
1、电磁兼容实验室建设目标的确定
2、电磁兼容实验室建设的技术方案
3、电磁兼容实验室建设招标
4、电磁兼容实验室建造监理
5、电磁兼容实验室完工验收
6、电磁兼容实验室运行维护
7、建立电磁兼容实验室的其它工作
安徽人和环境科技有限公司凭借自身多年来承建了多项实验室项目积累的丰富的、系统的技术和经验，受到了各界好评，服务众多客户。

emc实验室首选人和净化。

电力系统EMC实验室的建设

电力系统EMC实验室的建设

电力系统EMC实验室的建设电磁兼容（E M C)的含义是：电气和电子设备在它们所处的电磁环境中能正常工作,且不对该环境中任何其他事物构成不能承受的电磁干扰的能力。

随着电气和电子技术的发展,电磁兼容问题已经成为世界各国普遍关注的问题。

电力系统内电气和电子设备集中，电磁环境复杂，在正常和异常运行状态下都会产生或出现各种电磁干扰，如开关操作、短路故障等的暂态过程；高电压、大电流导线或设备附近的电场和磁场；射频电磁辐射；雷电；静电放电；供电网的电压波动、电压突降和中断；谐波；电子设备的工作信号和噪声等。

在电力系统中运行的自动化设备是电磁干扰的敏感者。

以微电子技术和计算机技术为基础的二次弱电设备，如继电保护、自动控制、远动和通信装置等在电力系统中广泛使用，它们的灵敏度高，且与强电设备靠近，很容易受到干扰。

在我国电力系统中,由于开关操作、雷电、辐射电磁场、工频磁场等原因引起的干扰事件屡有发生，结果造成保护误动，自动化设备不能正常工作，甚至造成元件或设备损坏。

随着电力系统的发展,电网容量增大，电压等级提高，电网结构更复杂，对自动化的程度和继电保护与自动化系统的灵敏度与可靠性要求更高；另一方面，由于高压电器设备制造技术、信息技术和计算机技术的进步,传统的一、二次设备的结构和布局正在发生变化，它们的发展趋向是小型紧凑化、集成组合化和智能化.如集继电保护、监控和通信功能于一体的分散式变电站综合自动化设备；集电子控制、监视甚至保护为一体的高压智能开关;SF6封闭式开关设备（GIS）；将高压断路器、隔离开关、接地开关、电流和电压互感器等单个元件有机地组合在一起的紧凑组合型户外开关设备等都在发展中。

控制和保护等二次设备会由原来各种环境条件都较好的控制室移置到开阔场或离一次设备很近的地方，甚至强电、弱电设备组合为一体,电磁环境恶化，电磁兼容问题更加突出。

电力系统如果不妥善解决电磁兼容问题，不但要威胁安全可靠生产,也不利于新技术的采用，影响电力系统的发展。

EMC 3米法暗室和10米法暗室介绍

EMC 3米法暗室和10米法暗室介绍

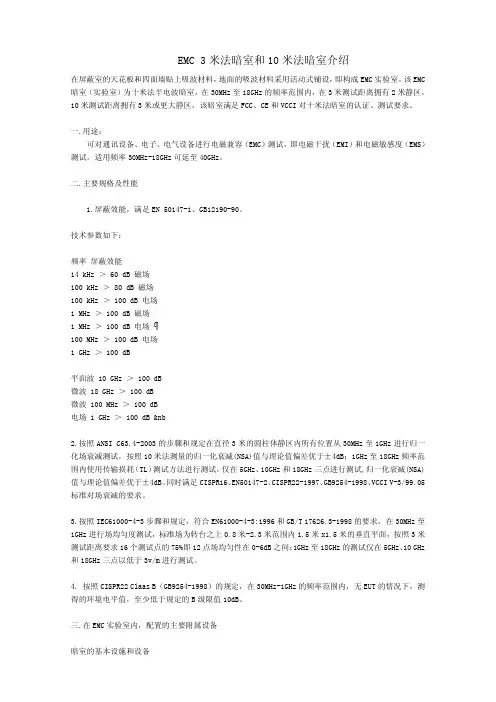

EMC 3米法暗室和10米法暗室介绍在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。

该EMC 暗室（实验室）为十米法半电波暗室，在30MHz至18GHz的频率范围内，在3米测试距离拥有2米静区，10米测试距离拥有3米或更大静区，该暗室满足FCC、CE和VCCI对十米法暗室的认证、测试要求。

一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。

适用频率30MHz-18GHz可延至40GHz。

二.主要规格及性能1.屏蔽效能，满足EN 50147-1、GB12190-90。

技术参数如下：频率 屏蔽效能14 kHz ＞ 60 dB 磁场100 kHz ＞ 80 dB 磁场100 kHz ＞ 100 dB 电场1 MHz ＞ 100 dB 磁场1 MHz ＞ 100 dB 电场100 MHz ＞ 100 dB 电场1 GHz ＞ 100 dB平面波 10 GHz ＞ 100 dB微波 18 GHz ＞ 100 dB微波 100 MHz ＞ 100 dB电场 1 GHz ＞ 100 dB &nb2.按照ANSI C63.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减(NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。

同时满足CISPR16、EN50147-2、CISPR22-1997、GB9254-1998、VCCI V-3/99.05标准对场衰减的要求。

3.按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10 GHz 和18GHz三点以低于3v/m进行测试。

emc测试实验室的一般要求

emc测试实验室的一般要求

emc测试实验室的一般要求
EMC测试实验室的一般要求包括以下几点：
1. 实验室应具有相应的测试设备和测量仪器，能够满足电磁兼容性测试的要求。

2. 实验室应建立完善的质量管理体系，确保测试结果的准确性和可靠性。

3. 实验室应具备相应的技术能力和专业背景，能够正确理解和执行相关的电磁兼容性标准。

4. 实验室应独立于产品的制造、销售和使用部门，确保测试结果的公正性和客观性。

5. 实验室应按照相关的法律法规和标准要求进行测试，并遵循国际公认的测试方法和程序。

6. 实验室应保证测试环境的可靠性和稳定性，确保测试结果的重复性和可比较性。

7. 实验室应建立完善的文档管理制度，对测试结果进行记录和归档，确保测试结果的可追溯性和可证明性。

8. 实验室应具备相应的安全措施和应急预案，确保测试人员和设备的安全。

9. 实验室应积极开展技术研究和创新，不断提高测试能力和技术水平，以满足不断发展的电磁兼容性测试需求。

10. 实验室应注重服务质量，为客户提供专业的技术支持和咨询服务，帮助客户解决电磁兼容性问题。

电磁兼容实验室建设标准

电磁兼容实验室建设标准

电磁兼容实验室建设标准
电磁兼容实验室建设标准如下：
1.环境条件：对于电磁兼容实验，必须在相对湿度<85%、无尘、无震动、静
电干扰小的环境中进行。

2.安全性：电磁兼容实验室必须保证具有良好的防火、防盗、防潮、防腐蚀
等安全措施，并配备消防器材和紧急处理设备。

3.空间要求：电磁兼容实验室的空间大小应根据测试仪器的种类和数量进行
合理规划，并应满足所有测试仪器的安装、调试和维护的需要。

4.布线：电磁兼容实验室的布线应采用屏蔽线缆或者其他金属管道，以减少
外界干扰。

5.接地：电磁兼容实验室必须进行可靠的接地，以保证测试结果的准确性。

6.照明：电磁兼容实验室应配备充足的照明设备，以保证各种测试仪器的读
数清晰、准确。

7.温度和湿度：电磁兼容实验室应保持适宜的温度和湿度，以确保测试结果
的准确性。

8.设备：电磁兼容实验室应配备各种必要的测试仪器和辅助设备，如示波
器、频谱分析仪、信号发生器等。

电力系统EMC实验室的建设

电力系统EMC实验室的建设

数据备份与恢复： 定期对实验数据 进行备份，并制 定完善的数据恢 复方案，以应对 数据丢失或损坏 的情况。
物理安全：确保实 验室物理环境的安 全，防止未经授权 的人员进入实验室 区域，对实验设备 和数据进行窃取或 破坏。
电磁干扰对实验结果的影响 实验室环境条件的稳定性问题 实验设备的精度和校准问题 数据处理和分析的可靠性
汇报人：XX
难点：实验设备需要定期维护和更新，以确保测试结果的准确性和可靠性 解决方案：建立完善的维护和更新计划，定期检查设备的运行状态，及时处理故障和更新设备 难点：实验设备的维护和更新需要专业知识和技术支持 解决方案：加强技术培训和交流，提高实验人员的专业水平和技术能力
PART FIVE
国家标准：规定了电力系统EMC实验室的建设要求、测试方法、验收程序等方面的内容。
搭建实验环境：根据实验室规模和设备需求，合理规划实验室布局，确保设备之间的电磁兼容性。
测试设备：选择合适的测试设备，如电磁干扰测量仪、电磁抗扰度测试设备等，确保测试结果的准确性和可靠性。
测试方法：根据实验室的测试需求，选择合适的测试方法，如传导骚扰、辐射骚扰等，确保测试结果的准确性和 可靠性。
测试流程：制定详细的测试流程，包括测试 Nhomakorabea的准备工作、测试过程、测试后的数据处理和报告编写等，确保测 试工作的顺利进行。
维护保养：制定科学 的维护保养计划，定 期对设备进行检修和 保养，保证设备的正 常运行和使用寿命。
数据加密：采用 高强度加密算法 对实验数据进行 加密，确保数据 在传输和存储过 程中的安全性。
访问控制：实施 严格的访问控制 策略，限制对实 验室设备和数据 的访问权限，防 止未经授权的访 问和数据泄露。
认证标准：根据 相关标准和规范 制定认证标准， 确保实验室符合 行业要求

EMC实验室规划方案

EMC实验室规划方案

1.暗室：（RE RS）参数上述布局：建筑物至少满足如下空间：长：16米*宽：10米*高：7米基建要求：承重满足2吨/平平整度：任何1m不平整度在1mm之内；任何4m不平整度在4.5mm之内；任何7m不平整度在6mm之内；任何15m不平整度在7.5mm之内；空调系统：利用大楼空调或暗室单独配置空调暗室附近预留配电柜：暗室自身需要AC：380V/32A，其它配电根据EUT功率增加。

价格：280万~300万左右RE2.CS价格：50~60万左右（R&S给华为价格）3.CE3.合成系统：EFT SURGE ESD AC-DIP如果测试量不是很多，如上测试项目可以合成在一个仪器内；仪器自带3相32A耦合网络EFT满足：4KV，带信号线耦合夹；校准件一套SURGE：满足IEC标准：测试电压：6KV 信号线耦合网络：3个非平衡线、平衡线（4线8线）ESD：接触放电：8KV，空气：15KV（重要：如有台式设备，ESD测试桌自己找人做，这个没必要找仪器商买，太贵了）AC-DIP：满足IEC最新标准，单相AC220V及三相380V4.H&F测试系统与工频磁场测试系统1）H&F满足单相16A测试，配带电源及软件（满足最新标准）2）电源与H&F公用，长时间场强不小于10A/M5.CLICK声：这个不是很熟，觉得可用CE接收机测试。

6.RS不知道医疗设备的配电模式及外接信号线类型，上述仅供参考。

其它：环境要求：15~35度，湿度：25~75%RHEMI测试系统（RE CE）：需要单独制作接地网，接地阻抗小于2欧整体布局：其它建议：1.门禁、摄像头等需要事先明确，走线嵌墙安装。

2.配电柜嵌墙安装，仪器用电用塑料线槽安装在靠墙离地80cm高度。

3.RE暗室需要压缩空气，其它地方拉根管子过去即可。

4. 上述大房间里铺上304 2MM厚钢板，宽3米（面积能超出仪器着地面积即可）5.房间周围接上接地排，可用大楼接地；。

EMC测试基本仪器及其配备

EMC测试基本仪器及其配备

EMC测试基本仪器及其配备技术文章加入时间：2010-9-26 16:54:21点击：130EMC测试场地执行EMI/EMS测试时，所需基本仪器之要求及其配备，随著不同频率范围中之测试项目而有所差异，图划出典型EMI/EMS测试组合示意架构，其中测试所需不同仪器之基本配备则如下列说明。

隔离室屏蔽效益(Shielding Effectiveness，SE)测试所需仪器之基本配备参考IEEE-299-1997和MIL-STD-285等测试隔离室屏蔽效益之标准，在不同频率范围内将隔离室屏蔽效益分为磁场屏蔽(低阻抗场)，电场屏蔽(高阻抗场)平面波电磁场屏蔽和微波屏蔽，其测试仪器之基本配备为︰频谱分析仪或EMI测试接收机、场强监视系统、各类讯号产生器、功率放大器、各类衰减器、定向耦合器及各类发射、接收天线(棒状天线、环路天线、对数螺旋天线、喇叭天线等)及输出变压器。

电磁干扰EMI测试所需仪器之基本配备需求电流感应器bSY电磁兼容之家()电流感应器是引用荷尔效应(Hall effect)，从流动导线之电流穿过电流感应器产生磁场，执行CE101/CE102等传导干扰测试时，利用电流感应器来感应侦测导线所溢放射出之噪声。

bSY电磁兼容之家()电源阻抗仿真网络(LISN)bSY电磁兼容之家()电源阻抗仿真网络是一种耦合电路，主要用来提供干净之DC/AC电源质量，阻挡待测件噪声回馈至电源及RF耦合，内部电路架构与阻抗特性曲线详如图。

早期军规传导干扰测试是以10厉贯穿电容为主，电源阻抗仿真网络(LISN) 为辅，1993年以来，军规MIL-STD-462D要求改以LISN为主，所用导电桌或木桌上接地平面(Ground Plane)皆配备LISN作测试，而CISPR商规要求所用木桌上也配备LISN作测试。

bSY电磁兼容之家()EMI测试接收机bSY电磁兼容之家()EMI测试接收机是EMC试验中最常用之基本测试仪器，EMI测试接收机实际上是含高频选频放大之超外差接收机，其灵敏度可通过输入回路之可调衰减器来调变，由于测试讯号输入常常是极宽之频谱讯号，运用可调谐高频选择器对输入讯号进行预选，可以改善混频器之工作bSY电磁兼容之家()状况，中频放大器和中频选择器用来确定仪器之通行频带，并对讯号进行功率放大。

EMC实验室建设所需设备种类及其性能要求

EMC实验室建设所需设备种类及其性能要求

此报告之依据为两方面(或称两大组)标准，即：(1) 与CISPR 16系列标准对应的5项基础国标：《GB6113.101-2008无线电骚扰和抗扰度测量设备测量设备》《GB6113.102-2008无线电骚扰和抗扰度测量设备辅助设备传导骚扰》《GB6113.103-2008无线电骚扰和抗扰度测量设备辅助设备骚扰功率》《GB6113.104-2008无线电骚扰和抗扰度测量设备辅助设备辐射骚扰》《GB6113.105-2008无线电骚扰和抗扰度测量设备30MHz~1000MHz 天线校准用试验场地》。

(2) IEC测试产品常用的16项标准，见表1。

表1常用的16项EMC测试标准对应的国标IEC标准对应的国标中文名称CISPR11 GB4824 工业、科学和医疗(ISM)射频设备电磁骚扰特性限值和测量方法CISPR14 GB4343.1 电磁兼容家用电器、电动工具和类似器具的要求CISPR15 GB17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法CISPR22 GB9254 信息技术设备的无线电骚扰限值和测量方法IEC61000-3-2 GB17625.1 电磁兼容第3部分：限值第2章：谐波电流发射限值(设备每相输入电流16≤A)IEC61000-3-3 GB17625.2 电磁兼容限值对每相额定电流16≤A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制IEC61000-4-2 GB17626.2 电磁兼容试验和测量技术静电放电抗扰度试验IEC61000-4-4 GB17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验IEC61000-4-5 GB17626.5 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验IEC61000-4-12 GB17626.12 电磁兼容试验和测量技术振荡波抗扰度试验IEC61000-4-6 GB17626.6 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度IEC61000-4-3 GB17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验IEC61000-4-9 GB17626.9 电磁兼容试验和测量技术脉冲磁场抗扰度试验IEC61000-4-10 GB17626.10 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验IEC61000-4-8 GB17626.8 电磁兼容试验和测量技术工频磁场抗扰度试验IEC61000-4-11 GB17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验对于上述两组共21项标准，下面逐一针对各项标准中涉及“测试设备”的部分进行摘录和整理。
