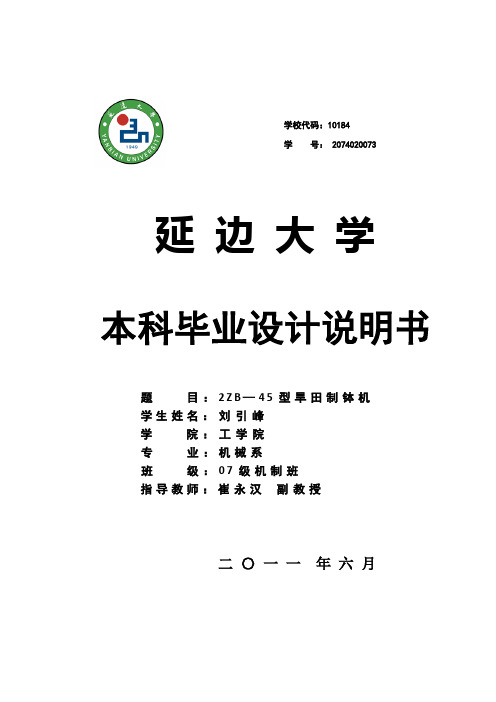

延 边 大 学（二 〇 一 一本科毕业设计说明书 本科毕业设计 题 目：2Z B —45型旱田制钵机 ****：*** 学 院：工学院 专 业：机械系 班 级：07级机制班 指导教师：崔永汉 副教授学校代码：10184学 号： **********摘要营养钵育苗栽培方法是一项增产效益十分明显的农业技术。
目前在国内外已广泛用于烟草，玉米，蔬菜，瓜果，莲花等作物的栽培。
吉林省延边技术研究所研制出的2ZB—45型旱田制钵机，1990年投入批量生产。
多年的时间证明，采用机制钵育苗栽培方法培育出的作物有以下特点：苗壮，根系发达，抗病，抗旱能力强。
并且用机制钵育出的作物农业效益好，单位产量成本低。
此种制钵机价格低廉，操作简单，维修方便。
笔者主要根据2ZB—45型旱田制钵机的工作原理，动力参数，独立地设计此机器。
本文主要介绍设计过程，设计步骤，设计方法。
利用本科阶段学习的相关知识，阐述了主要计算过程，对主要零件进行了强度和寿命的校核，最终得到该机器及其主要零部件的主要结构和尺寸，为进一步绘制装配图和零件图提供了基本数据。
关键词：制钵机；计算；校核；绘图AbstractFurthermore seedling cultivation method is a production agricultural technique with high efficiency. At present， it has already been widely used for tobacco， corn, vegetables, fruit, lotus and other crops cultivation at home and abroad. Jilin yanbian technical institute developed 2ZB - 45 type (SFP),which has been made in batch production in 1990. Years of time shows crops that using mechanism port seedling cultivation methods has the following characteristics: healthy, root developed, have strong disease-resistant, drought resistance ability. And crop agriculture efficiency of a mortar yukon mechanism is good, the unit output has low cost. This system port machine is inexpensive, simple operation,and easy maintenance. The author independently design the machine mainly based on the working principle and virtual machine dynamic parameters of type of 2ZB - 45 (SFP). This paper mainly introduces the design process, design steps, design method. Using knowledge of undergraduate study stage, expounds the main processes of calculation; checking the strength and service life of main parts, finally obtainedthe main structure and size of machine and its main components, and provides basic data for further rendering drawings and parts graph.Keywords：System port machine; Calculation; Check; drawing目录1设计任务 (1)2设计方案和机构结构分析 (1)3原动机的选择 (3)4传动比的分配 (3)5主要部分的设计与计算 (3)5.1槽轮机构的设计 (3)5.2曲柄滑杆机构的设计 (5)5.3带传动的设计 (6)5.3.1确定计算功率P ca (6)5.3.2确定带型 (6)5.3.3确定基准直径，验算带速 (7)5.3.4定V带中心距a和基准长度L d (7)5.3.5验算小带轮包角α1 (7)5.3.6确定皮带根数z (7)5.3.7计算最小初拉力F0min (7)5.3.8计算压轴力Fp (8)5.3.9带轮结构设计 (8)5.4直齿轮传动设计 (8)5.4.1选择齿轮材料 (8)5.4.2按齿面接触疲劳强度设计 (8)5.4.3按齿根弯曲疲劳强度校核 (9)5.4.4 计算齿轮主要几何参数 (9)5.5输入轴的设计 (9)5.5.1输入轴结构设计 (9)5.5.2初定输入轴的直径和轴段长度 (10)5.5.3 轴的强度校核 (11)5.5.4 轴承寿命校核 (11)5.6钵模盘的设计 (11)5.7锥齿轮的设计 (12)5.7.1 锥齿轮的受力分析 (12)5.7.2按齿面接触疲劳强度设计 (13)5.7.3按齿根弯曲疲劳强度校核 (13)5.7.4计算锥齿轮几何尺寸 (14)5.8销柄轴设计 (14)5.8.1 销柄轴结构设计 (14)5.8.2销柄轴的校核 (15)5.9曲柄轴的设计 (15)5.9.1 曲柄轴的结构设计 (15)5.9.2 曲柄轴尺寸计算 (17)5.9.3曲柄轴的强度校核 (17)5.9.4 轴承寿命校核 (18)5.10套轴的设计 (18)5.11滑动轴的设计 (18)5.12钵冲臂和钵冲杆的设计 (19)5.13自调压缩弹簧的设计 (19)5.13.1 查询弹簧压缩力 (19)5.13.2选择弹簧材料 (19)5.13.3 确定旋绕比 (19)5.13.4确定钢丝直径和中径 (19)5.13.5验算弹簧直径 (19)5.13.6 确定弹簧几何参数 (19)5.13.7 验算弹簧稳定性 (20)5.13.8 计算弹簧其他参数 (20)5.14其他结构设计见装配图 (20)结论 (21)参考文献 (22)谢辞 (23)1设计任务现要设计一个旱田营养钵制造机，将一定湿度的土壤压制成规定尺寸的钵体，用于种植玉米，烟草等作物。
2014届毕业生毕业设计说明书题目:Matlab图像处理技术及用户界面设计院系名称：信息科学与工程专业班级：电信1004班学生姓名：瑞学号：************指导教师：教师职称：副教授2014年6月3日摘要随着科学技术、信息技术、人类社会文明水平的不断发展和提高，数字图像处理技术越来越多地被应用在人类生活、生产、发展、延续的各个领域。
然而，随着对图像处理和图像分析要求的提高，现有的图像软件因其采购成本和功能的限制，往往不能满足专业人士的需要，这是就需要专业人士编写自己的图形处理软件。
MATLAB简单的编程、强大的功能使得人们可以少受时间和专业精力的限制来完成对图像处理软件的开发工作。
MATLAB GUI设计师首先利用MATLAB图形用户界面设计了该系统的静态界面。
当静态界面设计完成之后，GUI将自动生成.FIG和.M文件。
其中.FIG文件保存了关于静态窗口界面的所有对象的属性值，.M文件包括GUI设计、控制函数以及为子函数的用户控件回调函数，主要用于控制GUI展开时的各种特征。
这个.M文件可以分为GUI初始化和回调函数两个部分，用户控件的回调函数根据用户与GUI的具体交互方式分别调用。
回调函数就是在调用对象时，该对象所要回应的动作。
因此，如何编写对象的回调函数是该系统的一大难点。
在为编写回调函数时，获得该函数的句柄是实现对象动作功能的关键所在。
句柄实际上就是分配给每个对象的数字标识，每次创建对象时，MATLAB就会自动为它创建一个唯一的句柄，这样只要我们能找到该句柄，就能对该对象进行操作。
本系统支持多种格式的图像文件读操作、写操作、显示操作。
并且包含一些图像处理功能，例如图像增强模块的灰度增强、直方图增强，butterworth滤波、中值滤波等；图像几何变换的图像剪切、旋转、缩放功能；编辑实现了对图像添加噪声的功能；其他的功能则实现了我感兴趣的图像亮度调整、底片处理效果、图像翻转、图像对比度调整效果。
目录前言 (3)上篇集中供热外网设计 (5)第一章供热外网系统设计热负荷 (5)第二章计算采暖年耗热量，绘制热负荷延续图 (7)2.1 采暖年耗热量的计算 (7)2.2 热负荷延续时间图的绘制 (8)第三章供热方案的确定 (9)3.1 集中供热系统 (9)3.2 热水供热系统的供热调节 (9)第四章供热管网平面布置及敷设方式 (14)4.1 集中供热管网系统形式的确定 (14)4.2 管道平面布置型式的确定 (15)4.3 管道纵断面布置型式的确定 (16)第五章经济技术比较分析 (18)5.1 管材的用量 (19)5.2 管道的绝热工程 (19)5.3 土石方工程量 (21)5.4 方案论述 (23)第六章管道的水力计算 (34)6.1 热网水力计算的基本原则 (34)6.2 热水网路水力计算方法及步骤 (34)第七章水压图的绘制 (52)第八章设备、附件的选择计算 (54)8.1 选定保温材料，确定保温材料厚度 (55)8.2 活动支座间距的确定[5] (57)8.3 固定支架的确定 (60)8.4 补偿器选择计算 (60)下篇换热站系统设计 (65)第一章换热站热负荷计算 (65)1.1 换热站最大计算热负荷 (65)1.2 换热站平均热负荷 (65)1.3 换热站全年热负荷 (66)第二章换热器型号和台数的选择 (67)第三章泵的选择计算 (69)3.1 循环水泵的选择 (69)3.2 补给水设备的选择与计算 (70)第四章分水缸的选择及尺寸确定 (72)第五章除污器的选择 (73)第六章水处理设备的选择 (74)参考文献： (75)谢辞 (76)前言本次设计是关于是外网及热源的工程设计，由换热站通过热网输送给热用户所需的热量。
应与实际相结合,对管道保温和防腐采用新措施,设计换热站的系统。
查阅相关资料及最新规范,实时的进行分析。
尤其是在管道的保温和防腐上应多考虑新的材料，应用于实际中。
通过新材料的使用，希望能延长管道的使用寿命，及提高管道保温防腐效果．本设计是对大学四年所学的基础理论和专业知识的实际结合，也是理论与实际相结合的一个过程。
2014届毕业设计（环艺类）要求（5篇）第一篇：2014届毕业设计(环艺类)要求文理学院艺术系2014届毕业设计要求第三部分环艺类一、毕业设计（环艺类）选题（一）餐饮空间设计：具体题目：1、火锅店2、中式餐厅3、特色地方菜4、茶餐厅5、西餐厅（二）办公空间设计：具体题目：1、图书馆2、军区办公大楼3、某某综合医院大楼4、移动办公大楼5、银行办公大楼（三）休闲娱乐空间设计：具体题目：1、度假酒店2、温泉浴场3、某某网易中心4、电玩城5、KTV（四）环境景观设计：具体题目：1、水韵山庄景观设计2、高尚别墅小区景观设计3、旅游景观规划设计4、生态公园设计5、城市文化广场设计6、主题公园二、毕业设计（环艺类）具体要求（一）环艺类室内设计要求具体内容：1、毕业创作设计说明不少于500字2、建筑平面图3张3、分析图1张（空间功能分析图、人流动态分析图）4、任选两个空间立面，不少于48个立面墙体图。
（PS上色）5、节点图1套6、室内空间电脑效果图及手绘效果图10张7、、不少于60项（可自主加项）具体安排：一稿：提交内容：1、CAD平面图3张（A4打印稿）2、效果草图5张（要求能看出大体空间及设计风格、装饰样式、基本材质）（A4打印稿）3、毕业设计说明草稿一份（A4打印稿）二稿：提交内容：1、建筑平面图3张（要有具体家具布置及地面材料指示与式样、功能区域名称、PS上色）（A4打印稿）2、分析图1张（空间功能分析图、人流动态分析图）（A4打印稿）3、不少于48个立面墙体图、节点图1套（工艺、材料标注、尺寸明晰、PS上色）（A4打印稿）4、成型的效果图10张（A4打印稿）5、毕业设计说明500字（A4打印稿）6、毕业设计说明、CAD平面、PS立面、3d模型的设计电子文件刻录成电子稿光盘。
三稿：提交内容：1、展板小样（A4打印文稿）2、展板小样及毕业设计说明电子文件刻录成电子稿光盘毕业设计（环艺类）答辩：1、分组单人答辩2、提交毕业设计最终打印展板（展板尺寸1800mm×900mm，标准展板的电子格式由学校统一版本）（二）环艺类室外设计要求具体内容：1、毕业创作设计说明不少于500字2、彩色总平面图2张3、鸟瞰图2张4、分析图3张（空间功能分析图、人流车流分析图、景观景点分析图）5、景观、景点效果图（3d和手绘共10张）6、竖向剖面图、立面图不少于16张7、节点图1套8、共35项（可自主加项）具体安排：毕业设计（环艺类）一稿：提交内容：1、地形平面图1张（A4打印文稿）2、效果草图4张（能看出大体空间的设计风格样式、基本材质、大体环境氛围）（A4打印文稿）3、毕业设计说明草稿一份（A4打印文稿）毕业设计（环艺类）二稿：提交内容：1、成型的平面彩图2张2、鸟瞰图2张（A4打印文稿）3、分析图3张（空间功能分析图、人流动态分析图、景观景点分析图）（A4打印文稿）4、竖向剖面、节点图不少于16张（功能、材料标注、尺寸明晰、PS上色、A4打印文稿)5、成型的效果图10张（A4打印文稿）6、节点图1套7、毕业设计说明、CAD平面、立面、3d模型的设计电子文件刻录成电子稿光盘。
吉林化工学院本科毕业设计说明书毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
李康松：30立方米聚合釜的设计作者签名：日期：吉林化工学院本科毕业设计说明书摘要本文首先介绍了聚氯乙烯（PVC）的广阔发展前景，而聚合釜是生产PVC的最重要设备。
又简单介绍了国内外聚合釜设计技术的发展历程及制造厂家。
从材质的传热性能、传热面积、搅拌器的设计、釜顶冷凝器及釜壁抛光几个方面阐述了聚合釜结构对生产能力的影响。
又介绍了釜体和夹套的技术特性，以及安装、试车、操作、岗位要求。
同时指出设备特点及存在的问题并提出改进意见。
然后是详细的工艺计算和强度计算，进而各个位置尺寸和部件进行选择确定。
关键词：聚氯乙烯，设计，计算李康松：30立方米聚合釜的设计AbstractThis paper describes the broad prospects for development of PVC,the production of PVC polymerization reactor is the most important equipment.Also a brief home and abroad polymerization reactor design and technological development and manufacturer. Heat transfer from the material, heat transfer area, mixer design, the condenser and the reactor vessel top wall of polished several aspects of the polymerization reactor structure on the capacity of.Also introduced the reactor body and the jacket of the technical characteristics,And installation, commissioning, operation, job demands.Also pointed out that the device characteristics and problems and suggest improvements.Then the detailed process calculation and strength calculation,Size and components in various locations and then select OK.Key Words：PVC；Design；Calculate吉林化工学院本科毕业设计说明书目录摘要........................................................... I Abstract .......................................................... IV 第1章设计说明书. (1)1.1概述 (1)1.1.1国内外聚合釜技术的发展历程 (1)1.1.2我国制造聚合釜的厂家 (4)1.2聚合釜结构对生产能力的影响 (5)1.2.1材质的传热性能 (5)1.2.2传热面积 (6)1.2.3搅拌的设计 (6)1.2.4釜顶冷凝器 (8)1.2.5釜壁抛光 (8)1.3设备的技术特性 (8)1.3.1釜体的试验、检验要求 (9)1.3.2 夹套的试验，检验的要求 (9)1.4安装、试车、操作及岗位要求 (9)1.4.1 安装 (9)1.4.2试车要求 (10)1.4.3设备的操作要求 (10)1.4.4岗位安全要求 (10)1.5设备特点及存在的问题和改进的意见 (11)1.5.1设备特点 (11)1.5.2设备的特点 (11)1.5.3 改进的意见 (11)1.6维修注意事项 (11)1.6.1 检修周期 (11)1.6.2 检修内容 (12)第2章工艺计算 (12)李康松：30立方米聚合釜的设计2.1原始数据 (12)2.2 物料衡算 (14)2.3釜体工艺尺寸的确定 (15)2.3.1釜体内直径、高度的确定 (15)2.3.2封头的选择 (15)2.3.3 夹套的选择 (16)2.4热量衡算 (17)2.4.1热水量的计算 (18)2.4.2 冷却水用量（聚合时间为11小时） (20)2.4.3 所需传热面积 (21)2.5釜体内冷管的计算 (21)2.6实际传热面积及校核 (22)2.7搅拌器设计 (23)2.7.1桨叶的形式，安装方式、尺寸 (23)2.7.2搅拌转速的确定及功率的计算 (24)2.7.3 电机、减速机的选择 (26)2.8安全阀的选择 (27)2.8.1 安全阀的工作原理及工作过程 (27)2.8.2 液化气体容器的安全泄放量 (27)2.8.3 安全阀排放能力的计算 (28)2.8.4 安全阀的规格尺寸（P10-9） (29)2.9工艺接管的计算及选择 (29)2.9.1 进、出料管径和长度 (29)2.9.2夹套进、入口管管径及长度 (30)2.9.3温度计接管等列表 (30)2.9.4放料阀 (31)2.9.5 接管法兰的选择、法兰盖的选择 (31)第3章强度计算 (32)3.1设釜体、夹套的计 (32)3.1.1选材 (32)吉林化工学院本科毕业设计说明书3.1.2釜体，封头的计算及校核 (33)3.1.3 夹套壁厚设计 (36)3.1.4 夹套封闭结构设计 (37)3.1.5 夹套螺旋导流板的间距确定 (37)3.2釜体及夹套的开孔补强 (38)3.2.1 釜体的开孔补强 (38)3.2.2 夹套的开孔补强 (39)3.3内冷管外压稳定性校核 (40)3.4支承结构设计计算 (41)3.4.1支承结构形式 (41)3.4.2载荷计算 (41)3.5搅拌轴的设计 (42)3.5.1轴的最小直径 (42)3.5.2轴结构的确定 (43)3.5.3 轴的刚度校核 (44)3.5.4 轴的临界转数的计算 (44)3.6轴承的选择及寿命计算 (46)3.6.1 轴的轴向力 (46)3.6.2 轴承的选择 (47)3.7人孔的选择 (49)3.8轴底轴承的选择及支架的设计 (49)3.9减速机机座选择 (50)参考文献 (51)致谢 (52)吉林化工学院本科毕业设计说明书第1章设计说明书1.1概述聚氯乙烯(PVC)具有良好的电性能和阻燃性能，机械强度高，耐腐蚀，建筑、运输、包装、电子电器和室内装饰材料诸方面均占有巨大的市场：加之PVC生产中资源消耗少、能耗低、原料易得，在通用塑料中成为性能较好、生产成本最低的产品品种，具有较广阔的发展前景。

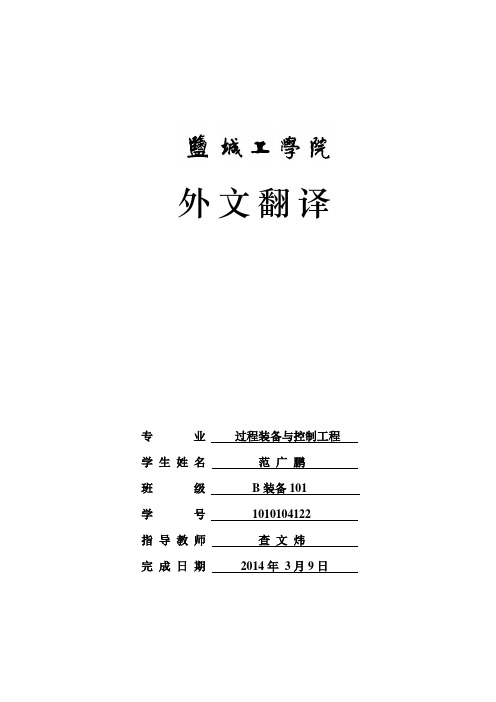

外文翻译专业过程装备与控制工程学生姓名范广鹏班级B装备101学号1010104122指导教师查文炜完成日期2014年3月9日外文资料名称：回转窑设计:回转窑设计注意事项介绍外文资料出处：science direct(用外文写)附件： 1.外文资料翻译译文2.外文原文回转窑设计:回转窑设计注意事项介绍美国FEECO国际企业范广鹏译简介：多年来，回转窑在各行业中被用于驱使热处理中的化学反应，回转窑已多数被用在水泥，石灰和矿产等领域, 这种热处理的工具几乎完全被用于这些行业，并且它们被设计用于满足这些特殊的材料的需求。
然而，还是有无数的回转窑的应用程序使用尚未被开发。
回转窑可用定制设计来满足几乎任何材料热处理的需求，在FEECO 国际，我们将专门设计的回转窑推广到新的产业和应用程序。
与大多数回转窑制造商不同，我们运行一系列批量测试的能力，使我们可以在具体的难题或材料方面灵活的运用到回转窑的设计。
下面概述在进入设计一个回转窑程序之要考虑的问题，这决不是为成为一个实用指南，而是一个涉及回转窑设计许多注意事项的介绍。
定义流程在设计每个回转窑的定制程序过程中，都会出现很多新的问题需要解决，因为是定制应用程序，大多数时候，我们必须从起点开始，收集所有数据，分析数据，并把这些数据变成有效的回转窑设计，很多人感觉在寻找一个回转窑时，从哪里开始毫无头绪。
而此时，FEECO已可以做到从创意到产品完成的所有程序，我们汇集了这些入门程序不仅是为了帮助他人理解进入回转窑设计的过程，并且帮助那些购买回转窑时，无论是否是定制设计，都会考虑这些问题的人。
在设计定制回转窑的第一步是定义所需的反应：你想完成什么？几乎任何热驱动的化学反应都可以在回转窑处理，你想尝试为某种材料消毒，并激活它，燃烧它的有机部分，或者有一种材料完全转换了你的需求？其他典型回转窑的应用包括费的石灰回收，支撑剂的制造，矿物的焙烧和磷酸生产等等，定义你想得到的反应，将不仅能确定回转窑里将会发生什么，同时也会决定回转窑的设计将由什么成分组成。
1 引言随着科技的进步，机械制造业也正日新月异地变化着，对机械产品的要求也日趋严格，特别是在加工精度方面。
为了保证产品的精度要求，必须协调产品加工中的每一个方面，因为任一方面的误差累积起来，将对产品的精度产生间接的影响。
制造业中尤其是机械制造业，在产品生产过程中按照特定工艺，不论其生产规模如何，都需要种类繁多的工艺装备，而制造业产品的质量、生产率、成本无不与工艺装备有关。
随着不规则形状零件在现代制造业中的广泛应用，如何保证这类零件的加工精度就显得尤为重要。
高效率、高精度加工是数控机床加工最主要特点之一。
数控加工取代传统加工占据生产制造的主导地位已成为一种趋势，但由于历史的原因，传统的加工设备与先进的数控机床并存，是目前乃至今后很长一段时期内大多数制造企业的设备现状。
如何从工艺的角度根据各企业的设备现状、产品生产规模、零件结构形式与加工精度要求等方面来合理地进行产品工艺方案设计，充分发挥企业现有数控设备与传统设备的加工效率，使企业设备资源与人力资源得到充分利用，需要从多个方面来探讨。
其中数控编程系统正向集成化，网络化和智能化方向发展。
2 数控加工技术概述2.1 数控加工技术的发展数控加工的发展趋势是高速和精密，另一个发展趋势是完整加工，即在一台机床上完成复杂零件的全部加工工序。
数控加工中的程序编制也随着数控机床的更新而改变。
50年代，MIT 设计了一种专门用于机械零件数控加工程序编制的语言，称为APT（Automatically Programmed Tool）。
其后，APT几经发展，形成了诸如APTII、APTIII（立体切削用）、APT（算法改进，增加多坐标曲面加工编程功能）、APTAC（Advanced contouring）(增加切削数据库管理系统)和APTSS（Sculptured Surface）(增加雕塑曲面加工编程功能)等先进版。
采用APT语言编制数控程序具有程序简练，走刀控制灵活等优点，使数控加工编程从面向机床指令的“汇编语言”级，上升到面向几何元素.APT 仍有许多不便之处：采用语言定义零件几何形状，难以描述复杂的几何形状，缺乏几何直观性；缺少对零件形状、刀具运动轨迹的直观图形显示和刀具轨迹的验证手段；难以和CAD数据库和CAPP系统有效连接；不容易作到高度的自动化，集成化。
山东理工大学毕业设计（论文）手册学院计算机科学与技术学院系计算机专业计算机科学与技术班级计科1003班学生姓名邱成龙学号1011051081指导教师任崇广职称讲师周大凯职称高级开发工程师山东理工大学教务处编印二〇一四年六月毕业设计（论文）自二〇一四年三月至二〇一四年六月共17 周毕业设计任务书（理工）毕业设计开题报告（理工类)毕业设计（论文)工作进程记录表1注:1、每完成一项阶段性工作后填写一次。
2、1—2栏由学生本人填写；第3栏由指导教师填写。
3、使用钢笔或碳素笔填写，字迹要清楚。
4、填写要及时，要实事求是；毕业设计（论文）工作进程记录表2 注:1、每完成一项阶段性工作后填写一次.2、1-2栏由学生本人填写；第3栏由指导教师填写。
3、使用钢笔或碳素笔填写，字迹要清楚.4、填写要及时，要实事求是；毕业设计（论文）工作进程记录表3注：1、每完成一项阶段性工作后填写一次。
2、1—2栏由学生本人填写;第3栏由指导教师填写.3、使用钢笔或碳素笔填写，字迹要清楚。
4、填写要及时，要实事求是；毕业设计（论文)工作进程记录表4注:1、每完成一项阶段性工作后填写一次。
2、1-2栏由学生本人填写;第3栏由指导教师填写。
3、使用钢笔或碳素笔填写，字迹要清楚.4、填写要及时,要实事求是；毕业设计（论文）工作进程记录表5注：1、每完成一项阶段性工作后填写一次。
2、1—2栏由学生本人填写；第3栏由指导教师填写。
3、使用钢笔或碳素笔填写,字迹要清楚。
4、填写要及时，要实事求是；毕业设计工作总结。
一工程概况1.1建筑特点本工程为济南某大厦空调设计，大厦总17层，地下一层，地上十六层，建筑总高度问68.25m，总建筑面积约为22000㎡。
南北边长为79.45m,东西边长为432.75m。
其中1-4层有裙房，1-3层裙房为大型商场，4层裙房为办公用间，5-16层都是标准层，标准层面积为863.12㎡，标准层全部办公。
空调机房设在地下一层。
该建筑是集办公、商业与一体的综合民用建筑，建筑房间类型以商场和办公室为主，同时还有一些辅助性房间。
商场的营业时间为8：00—22：00，办公室的上班时间为8：00—12：00，13：00—16：00。
在该时段内要求对各房间进行空气调节。
根据房间类型及分布，我们对该建筑进行如下分区：一区，以办公为主，包括主楼各层的办公室、休息室及其他少数辅助房间；二区，以商场为主，同时包括群房顶部的办公层。
1.2大厦功能表楼层面积（㎡）用途地下一层860空调机房、配电室、办公室1、2层5860办公室、商场表1-1大厦功能表1.3济南市气象资料济南纬度36度41分，海拔51.16m。
大气压力：冬季102.02，夏季99.85。
夏季日平均干球温度31.3℃，夏季平均日较差6.7℃。
室完风速：冬季3.2m/s，夏季2.8m/s。
室内室外夏季冬季夏季冬季262234.8-9干球温度℃194026.7湿球温度℃相对湿度50%54%表1-2济南市气象资料1.4室内设计参数房间名称夏季冬季新风量（m³/h）噪声dB(A)气流速度（m/s）干球温度℃相对温度%干球温度℃相对湿度%商场2660204020400.4门厅256020301545办公室2560214030400.3表1-3济南市室内设计参数1.5甲方要求及当地基本条件1）裙房为中央空调系统，且全年运行；2）塔楼要求夏季供冷，冬季供热，且空调系统提供新风；3）裙房的附属房间冬季要求供暖；4）空调用冷热源要求设在地下二层规定区域内；5）主要的空调箱要求放在地下二层空调机房内；6）塔楼每层设有设备间，可以放置新风机组7）冷热水循环水泵、冷却水泵与相应的水处理设备放在地下二层规定的区域内。
1 绪论1.1回转窑的简介回转窑是很多冶金土厂和其他水泥工厂的主要设备。
回转窑按根据其不同处理物料的方式一般可分为水泥回转窑、冶金化工类回转窑和石灰回转窑以及热解回转窑等。
回转窑主要是对粉状或者浆状物料进行热加工处理的设备，迄今为止回转窑的历史已过百年，然而如今社会，随着现代化的发展也开始广泛运用于对垃圾及其他物料的热解处理上。
回转窑主要是由筒体、挡轮、传动装置、拖轮，进料装置，回转装置、密封装置、燃烧装置等组成。
回转窑的窑体在安放时会有一定的倾斜度，为了更好的混合和加热窑内的物料，整个窑体是支承在托轮装置上，而窑体的转动则是由其传动装置进行运作。
传动装置主要由电机、减速器和其传动方式组成，进料装置部分主要由电机给予动力带动螺旋轴转动进行物料的传递，送入筒体进行热解控制系统，为了能够保证回转窑的窑体在突发中断电源的情况下不发生窑体无法正常停止而弯曲变形，因为控制系统能够在而电源中源断时继续使窑体正常转动。
回转窑的摇头和窑尾上采用了国内外先进的技术，以保证其密封装置的密封性。
1.2回转窑的发展回转窑的机构简单但设计中还需要考虑到很多方面的问题，如设计中必须考虑大型零件在制造、运输和安装的问题，对于直径超过4米的窑，往往会受到更多方面限制。
由于回转窑体积过大、重量大，所以在设计、制造、安装方面也带来了一系列问题。
随着社会的发展，人们在解决这些问题的过程中，不断地改进创新，使回转窑不断发展。
1.3课题的来源及研究内容根据许多资料显示，我国实验室用的热解回转窑及相关方面的装置在需求量上是很大的，将原有的回转窑进行改造使其应用于日常生活不仅满足了社会发展的需求，也使回转窑得到了发展。
尽管现在社会已经不断出现了各种垃圾的处理方式，但在以降低能耗、提高产品产量、设备的优化和实现自动化为原则的情况下加以改进，会使其得到综合利用，更趋完善。
而如何合理的使回转窑设备正常运行，使使用回转窑的投资价格得到更低的保证，已经成了人们对已有的回转窑改进革新的动力。
本课题的主要研究的是对高校或科研单位实验室回转窑传动及进料装置结构进行设计。
根据本次设计主题主要对热解回转窑的传动及进料装置进行了研究设计。
首先对回转窑的使用功率进行分析，并通过以上分析对传动装置各部分设备的分析进行选择设计。
而在设计过程中应充分考虑设备的实用性下，重点研究电机的选型、减速机的型号及传动方式等结构的设计及材料选择，由回转窑所给的参数来确定所需要的设备。
本课题在对热解回转窑传动及进料装置结构的设计的同时，主要通过自己对热解回转窑的传动方式的这方面知识的认识及资料的查询以及咨询指导老师并积极的参与同学之间的讨论，通过对他人文章的解读更加深刻理解课题并深化其概念部分，找出自己所需部分的见解，对其进行归纳、总结、发展、创新。
本次设计是对HZ20热解回转窑的传动及进料装置部分进行重点设计。
本次设计的主要目的是在于提高自己对资料的搜寻、运用及自我设计的能力。
在此次毕业设计中通过对热解回转窑的传动及进料装置的设计和对前人的研究进行总结，通过数据的比较，选用合理的设备并且在设备制造方面进行优化，完善设计。
由此也提高自己在独立设计和研究技术等方而能力，并有了担任专门技术应用的初步能力。
2 热解回转窑传动装置设计本次设计的热解回转窑是一种回转式电阻加热炉，主要用于磁性铁氧体及其他粉状料或粒状料的焙烧。
它是一种新型窑炉，它与传统窑炉比较有许多优点：控温精度高、粉料预烧均匀、一致性好、节约能源、生产率高、环境污染小、工人劳动强度低，容易实现自动化连续生产。
2.1 回转窑的参数根据本课题的设计要求：对HZ20热解回转窑的传动装置进行设计，设计参数如下：最高温度1100 ℃额定功率28kW筒体转速1～5r/min，连续可调窑体倾角0～3°，连续可调生产能力：50kg/h回转管尺寸：φ219x3750;回转管材质：ZG4Cr25Ni20;窑体外形尺寸：5000x1340x1370总重：约2.6t2.2传动形式方案分折及选定2.2.1带传动(V带传动)特点(优缺点)1、V带传动较为普遍，以其低廉的价格和简单的结构，广泛的运用于两轴中心距较大的传动场合，而V带在使用和维护时较为方便；2、V带传动具有缓冲、吸振的作用，使得它的传动较为平稳，产生的噪音比较小；3、当V带传动过载时皮带会在带轮上打滑，使带轮不受过多的载荷，能够有效的防止比较薄弱的零部件损坏而引起机器损坏，起到安全保护机器作用4、不能保证精确的传动比，使用范围受温度的限制；环境因素对摩擦性能会产生一定的影响；摩擦会产生静电（因此在使用时应采取导电措施）2.2.2齿轮传动的特点1、齿轮传动具有稳定的齿轮啮合度，使得其在传动时瞬间传动比恒定，传递的运动安全准确可靠；2、具有较大的传递功率和速度范围，能实现较大的传动比；3、结构相对比较紧凑，传动效率比较高，承载能力强，使用寿命长；4、齿轮的制造、安装要求较高，噪声大，运转过程中会产生冲击和动载荷，且不适用于长远距离的传动。
.2.2.3链传动的特点1、链传动作为传递运动和动力时，往往是在两轴中心相距较远的情况下选用，比一般齿轮传动具有明显的优势；2、链传动可以在低速、重载和高温条件等恶劣的环境下进行运作；3、对于带传动而言，链传动能保证在传动时精确的传动比，而且其能够传递较大的功率。
链传动只有一部分很小的力作用在轴和轴承上，如果在使用相同功率的情况下链传动将会比带轮传动拥有更小的结构尺寸；4、传递效率较高，一般可达0.95-0.97；5、链条的铰链在磨损后，链与链轮啮合失常，经常在后轮上发生脱链状况，此时链条的节距将会变大，动载荷增加；而且链轮的动力传递为刚性，无弹性，两轴不能交叉。
在相同的功率时，链传动成本高于带传动。
但链条由于其多边形效应常常会使带速不均，从而导致振动。
在对链条进行安装和维修时，对于其的要求比较高.链轮材料一般选择具有足够强度和耐磨性是结构钢等。
考虑到最终需要的传动比较大，在电动机与减速器之间选用带传动，可获得较为平稳的输出环境且能够防止打滑降低损耗，而链传动在此处需要安装和维修要求较高，故不使用;而齿轮传动由于在高速下磨损严重，因而也不选用。
在减速器与筒体传动之间选用链传动，由于传动距离较大，首先排除使用齿轮传动；而带传动在此处不能保证精确的传动比，故而不适用于此处的传动。
因此，在选用传动方式上面，电动机与减速器之间选用带传动，减速器与筒体之间选用链传动。
总体来说当热解回转窑在运作时传动装置有轻微振动，采用V 带传动是因为它的缓冲和吸振的能力，V 带传动能够降低振动所带来的负面影响，并且热解回转窑属于小功率、载荷变化不大的器械，所以本设计采用了V 带这种结构相对简单，价格较低，标准化程度也比较高的传动方式，大幅度的降低了成本。
而减速器部分为蜗轮蜗杆轮减速，在工业领域有着很普遍的运用，其传动比大，适合低速传动。
在本设计中电动机选用YCT 系列三相交流异步电动机。
总体来一讲，该传动方案具有简单的传动结构，能够满足热解回转窑的性能要求，适应其工作条件、工作比较可靠，而且其成本也相对较低、效率也较高。
2.3 传动装置的选择与计算2.3.1电动机的选择：YCT 系列三相异步电磁调速电动机根据回转窑滚筒转动的额定功率与选用的传动方式来选用电动机：回转窑额定功率P=0.46kW由《机械设计实用手册》中可以查得V 带传动效率1η=0.96，蜗杆传动效率2η=0.70，滚动轴承传动效率3η=0.99，链传动效率4η=0.97，电动机所需的工作功率Pd=54321ηηηηηP =97.099.070.096.046.0⨯⨯⨯kW =0.723kW ， 确定电机型号：根据YCT 系列三相异步电磁调速电动机的规格型号选用YCT/YCTL 112-4B 符合要求。
所选电动机的规格如表2-1表2-1 YCT/YCIT112-4B 电动机规格型号2.3.2减速器的选择减速器是用作原动件与工作机之间的减速传动装置，为了满足满足工作需要，降低电机的转速并增加其转矩来带动工作机。
由电动机的规格可知电动机额定转速 max n 1230r/min ，选择V 带传动比1i =1.5，链传动比3i =3；则由回转窑转速为1～5r/min ，可得减速器的传动比i =55～273。
