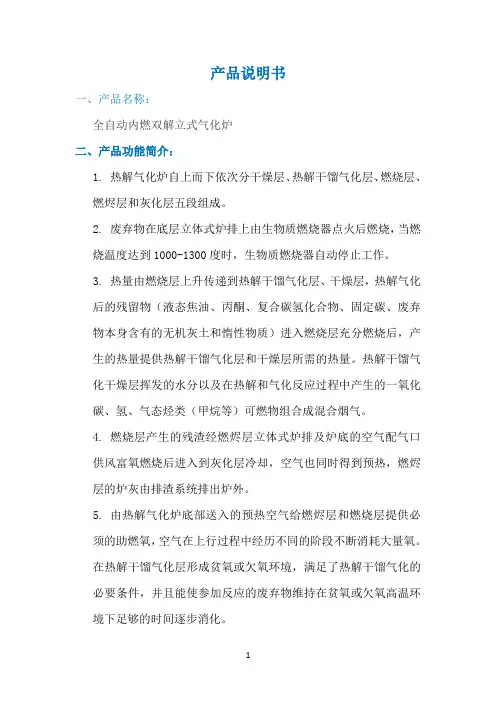

产品说明书一、产品名称：全自动内燃双解立式气化炉二、产品功能简介：1.热解气化炉自上而下依次分干燥层、热解干馏气化层、燃烧层、燃烬层和灰化层五段组成。

2.废弃物在底层立体式炉排上由生物质燃烧器点火后燃烧，当燃烧温度达到1000-1300度时，生物质燃烧器自动停止工作。

3.热量由燃烧层上升传递到热解干馏气化层、干燥层，热解气化后的残留物（液态焦油、丙酮、复合碳氢化合物、固定碳、废弃物本身含有的无机灰土和惰性物质）进入燃烧层充分燃烧后，产生的热量提供热解干馏气化层和干燥层所需的热量。

热解干馏气化干燥层挥发的水分以及在热解和气化反应过程中产生的一氧化碳、氢、气态烃类（甲烷等）可燃物组合成混合烟气。

4.燃烧层产生的残渣经燃烬层立体式炉排及炉底的空气配气口供风富氧燃烧后进入到灰化层冷却，空气也同时得到预热，燃烬层的炉灰由排渣系统排出炉外。

5.由热解气化炉底部送入的预热空气给燃烬层和燃烧层提供必须的助燃氧，空气在上行过程中经历不同的阶段不断消耗大量氧。

在热解干馏气化层形成贫氧或欠氧环境，满足了热解干馏气化的必要条件，并且能使参加反应的废弃物维持在贫氧或欠氧高温环境下足够的时间逐步消化。

6.热解干馏气化产生的混合烟气经处理后循环回燃烧层和炉底热空气配气后吸入旋风燃烧器进行二次燃烧。

旋风燃烧器产生的热量经管道热传导后加速热解干馏及上部干燥层垃圾干燥速度，提高了整体处理废弃物的效率，也降低了对废弃物含水率的要求。

废弃物在热解干馏气化炉内经热解后实现能量的二级分配，热解气体成分上升经处理后和热空气配气混合进入旋风燃烧器燃烧形成1000-1300度高温，促使炉内各反应层的物理化学过程连续稳定地进行。

废弃物经投料干燥和热解干馏气化层燃烧层燃烬后出渣排渣形成向下的连续稳定地运行逐步稳定地消化。

热解干馏气化炉连续正常地运转。

三、产品优特点：*内燃式双解立式气化炉被广泛应用于机械、建材、轻纺工业、石化、环保等多个领域。

内燃式双解立式气化炉系统的核心设备热解气化炉，是以空气和水蒸汽的混合气体作为气化剂，以生活垃圾为原料在高温条件下发生氧化－还原反应，产生以烷类和H2为主要可燃成分的节能环保设备。

一种连续式农林有机废弃物热解气化炉的制作方法引言在农林业生产过程中，产生大量的有机废弃物，如秸秆、果皮、木屑等。

这些有机废弃物一方面污染环境，另一方面也浪费了宝贵的资源。

热解气化技术是一种有效利用有机废弃物的方法，可以将其转化为有用的气体和液体燃料。

本文介绍了一种连续式农林有机废弃物热解气化炉的制作方法，旨在提高废弃物的利用效率和降低环境污染。

设计原理连续式农林有机废弃物热解气化炉的制作方法基于以下原理：1.热解：通过高温将有机废弃物分解为气体、液体和固体产物。

2.气化：将固体产物转化为可燃气体。

3.连续式处理：实现连续供料和产物的连续收集，提高处理效率。

制作步骤材料准备1.钢材：选用耐高温的钢材作为炉体骨架。

2.绝热材料：选择导热系数低的绝热材料，用于炉体内部的保温。

3.管道和连接件：用于气体和液体的输送和收集。

制作步骤1.制作炉体骨架：根据设计要求，将钢材通过焊接等方法制作成炉体骨架的基本结构。

2.安装绝热材料：将绝热材料固定在炉体骨架上，确保炉体内部的热能不会外泄。

3.安装气体和液体管道：根据设计要求，在炉体上安装输送气体和液体的管道和连接件。

4.安装加热装置：根据设计要求，将加热装置安装在炉体下方，用于提供热能。

5.连接供料装置和收集装置：根据设计要求，将供料装置和产物收集装置与炉体连接，实现连续供料和产物的连续收集。

6.安装控制系统：根据设计要求，安装控制系统，用于控制炉体的运行和参数调节。

工作原理连续式农林有机废弃物热解气化炉的工作原理如下：1.连续供料：有机废弃物通过供料装置连续进入炉体。

2.预热和热解：有机废弃物在炉体内部受到加热装置的高温加热，发生热解反应，分解为气体、液体和固体产物。

3.连续气化：固体产物在高温下发生气化反应，转化为可燃气体。

4.连续收集：气体和液体产物通过管道输送到相应的收集装置，实现连续收集。

5.控制和调节：通过控制系统对炉体的运行参数进行调节，实现炉体的稳定运行和产物的优化收集。

5 .如权利要求1所述的垃圾热解气化炉，其特征在于，所述热解气化炉还设置有温度测 控系统，该温度测控系统设置于炉膛的中部，包括温度传感器和自动控制器。
6 .如权利要求1所述的垃圾热解气化炉，其特征在于，所述自然通风口(4)包括有多个， 多个通风孔围绕炉体均匀分布。
7 .如权利要求1所述的垃圾热解气化炉，其特征在于，所述炉体(3)底部的出灰口(7)呈 圆锥型设置，并且在出灰口侧设置有检查孔。
(10)授权公告号 CN 209801488 U (45)授权公告日 2019.12.17 F23G 5/44(2006 .01)
权利要求书1页 说明书3页 附图1页
CN 209801488 U
CN 209801488 U
权 利 要 求 书
1/1 页
1 .一种垃圾热解气化炉，包括炉体(3)及炉体内设置的炉膛，其特征在于，所述炉体(3) 的侧部设置有进料装置；炉体的顶部设置有排烟管道(1) ，该排烟管道(1)与炉膛炉腔内的 二燃室连通 ；炉体 (3) 下部的 侧壁设有自然通风口 (4) 及供氧风机进气接口 ，所述供氧风机 进气接口与供氧风机连接；所述炉体的底部还设置有出灰口(7)。
2 .如权利要求1所述的垃圾热解气化炉，其特征在于，所述进料装置采用螺旋进料方式 从进料口(2)内输送燃料。
3 .如权利要求1所述的垃圾热解气化炉，其特征在于，所述热解气化炉还包括检修口 (6)和炉排；所述检修口(6)设置在炉体(3)的侧部；所述炉排位于炉体的上部。
4 .如权利要求1所述的垃圾热解气化炉，其特征在于，所述炉体的内部设置有保温砖 (5)及耐火层。
2
CN 209801488 U
说 明 书
1/3 页
一种垃圾热解气化炉
技术领域 [0001] 本实用新型涉及生活垃圾热解气化炉，尤其涉及一种被热解后剩余垃圾充分氧化 分解的垃圾热解装置。

专利名称：一种三段式结构热解气化炉
专利类型：发明专利
发明人：李鸣晓,席北斗,贾璇,祝超伟,侯佳奇,李娟,贾文飞,郭艳菲,安达
申请号：CN201510349084.4
申请日：20150623
公开号：CN104949130A
公开日：
20150930
专利内容由知识产权出版社提供
摘要：一种三段式结构热解气化炉，包括：一水夹套，置于热解气化炉体的上部，形成热解气化炉的干燥和干馏层，水夹套的外圈设有均匀布水器，该均匀布水器与水夹套侧壁上的多个进水口和一个出水口相连接；热解气化炉体的中部为双层耐火保温砖结构形成的气化热解层，热解气化炉体的内部采用耐火砖，热解气化炉体的外层采用保温砖；热解气化炉体的下部为加强钢体研磨结构的灰渣层，该灰渣层的外层为钢体，钢体的内侧为渐厚挤压板，渐厚挤压板为若干段渐厚平滑凸起，以增加炉体底部强度，加强板结灰渣研磨力度；灰渣层与出渣绞盘相连接，出渣绞盘的中间连接有风室。

本发明可以提高炉体热解气化段热解效率，同时有利于炉体底部出渣。

申请人：中国环境科学研究院
地址：100012 北京市朝阳区安外北苑大羊坊8号
国籍：CN
代理机构：中科专利商标代理有限责任公司
代理人：宋焰琴
更多信息请下载全文后查看。
