地质学基本岩石岩性图片

格式：doc
大小：10.45 MB
文档页数：62

下载文档原格式

2016-2017年地质学、古气候、古环境研究中各种岩心、岩屑及岩性图片（总结..

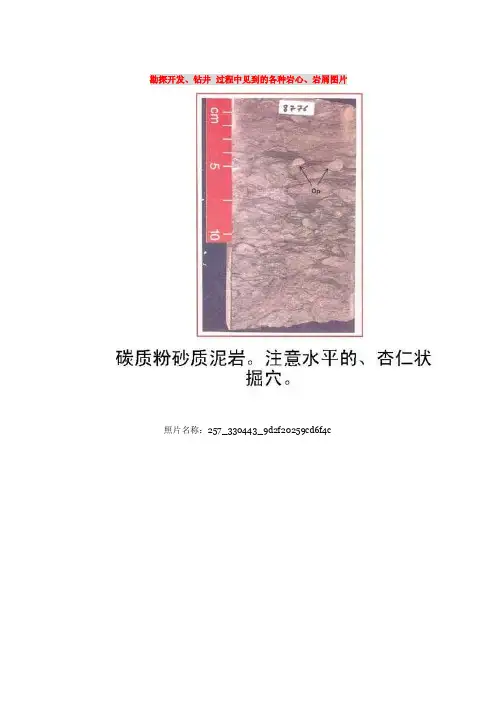

勘探开发、钻井过程中见到的各种岩心、岩屑图片照片名称：257_330443_9d2f20259cd6f4c照片名称：257_330443_aa65efc092e8a3b照片名称：257_330443_d2a2502b7f53b3d照片名称：257_351625_8c9f022592c87e4照片名称：主要为玻璃、晶体、岩屑碎片照片名称：东营凹陷陡坡带，盐22-22井，照片名称：东营凹陷陡坡带，某井，砂砾岩照片名称：交错层理及重荷构造（上：顶具冲照片名称：具滑塌作用的砾岩,砾石为白云石(照片名称：具珍珠构造的玻璃质岩石，岩心观照片名称：冲刷面照片名称：包卷层理照片名称：冲刷面和槽状交错层理照片名称：凝灰中粗砾岩，具平行层理，属湿照片名称：叠瓦构造块状砾岩，辫状河三角洲照片名称：吐哈油田特殊的熔岩——自碎照片名称：吐哈油田特殊的熔岩——自碎照片名称：吐哈油田玻基安山玄武岩1照片名称：吐哈油田安山岩风化裂缝照片名称：吐哈油田安山岩溶蚀孔洞照片名称：吐哈油田安山岩半充填缝照片名称：吐哈油田玻基安山玄武岩照片名称：吐哈油田火山角砾岩照片名称：吐哈油田火山角砾岩的砾间缝照片名称：吐哈油田灰绿色荧光玄武岩照片名称：吐哈油田灰绿色荧光玄武岩1照片名称：吐哈油田玄武岩构造裂缝照片名称：吐哈油田灰绿色荧光玄武岩2照片名称：吐哈油田灰绿色荧光玄武岩3照片名称：吐哈油田玄武岩完全充填缝：照片名称：吐哈油田自碎角砾状熔岩2照片名称：吐哈油田自碎角砾状熔岩1照片名称：吐哈油田自碎角砾状熔岩照片名称：吐哈油田玄武岩构造裂缝1照片名称：吐哈油田三塘湖盆地火山熔岩-块照片名称：吐哈油田三塘湖盆地火山角砾岩照片名称：含介形虫层泥岩1照片名称：含介形虫泥岩照片名称：含砾砂岩与发育平行层理的中砂岩照片名称：含泥砾细砂岩，具波状和平行层理照片名称：含气石英砾岩照片名称：含小砾的泥灰岩及砂屑灰岩照片名称：含砾砂岩，局部见溶洞，沿洞壁见照片名称：含砾砂岩，局部见溶洞，沿洞壁见照片名称：含砾砂岩，高岭石自形好，见晶间照片名称：含碳屑细砂岩照片名称：多孔玄武岩照片名称：基底片麻岩照片名称：城组；灰紫色凝灰角砾岩（火山渣照片名称：块状凝灰岩（牛东9-8井）：暗褐照片名称：层状凝灰岩：岩性均匀，可依稀分照片名称：岩心呈浅灰绿色，致密坚硬，基质照片名称：岩心疏松，有潮感，咸味淡，密闭照片名称：底层砾岩照片名称：岩性为粗-巨砾岩照片名称：岩心较疏松，断面干燥，无咸味，照片名称：延安组（4940，1814m）砂岩照片名称：微晶黄铁矿团块照片名称：成份中方解石约占70%，白云石约照片名称：成份中方解石约占70%，白云石约照片名称：擦痕照片名称：搅混构造。

常见岩性——精选推荐

岩性描述1、灰黄色角砾岩，角砾呈棱角状，粒度大小悬殊，大者20-30厘米，小者10-15厘米，成分为灰岩占75%，粉砂质泥岩占20%，胶结物为灰岩及泥岩岩屑，岩石具强硅化中等褐铁矿化，岩石局部被铁质侵染后呈砖红色。

2、浅褐红色构造角砾岩，角砾呈棱角状-次棱角状，成分主要为灰岩，胶结物为灰岩岩屑及砖红色粘土，具弱硅化、弱褐铁矿化，岩石显揉皱现象。

3、灰黄色、褐红色碎裂岩化粉砂质泥岩、岩石呈碎块状，局部具有硅化、褐铁矿化现象，偶见碎裂状石英团块，，岩石呈半风化状，多成粘土及砂土状。

4、岩石中见溶蚀小孔洞，孔洞中充填方解石晶体，局部见方解石细脉沿裂隙面分布。

岩石局部见方解石细脉、方解石颗粒、溶蚀小孔洞，孔壁见方解石颗粒，结构致密。

5、浅灰、浅紫红色、灰黄色角砾岩，角砾呈棱角状，粒度大小悬殊，大者20-30厘米，小者2-3厘米，一般10-15厘米，成分为灰岩占75%，粉砂质泥岩占20%，胶结物为灰岩及泥岩岩屑，岩石具有强硅化若褐铁矿化，局部被铁质侵染后呈砖红色。

6、褐黄色粘土层，具有滑感局部中等风化，岩石整体较破碎，局部裂隙面偶见方解石细脉分布，脉宽1-4mm。

7、灰黄色角砾岩，菱角主要成分为灰岩，角砾呈菱角状次菱角状，胶结物为钙质、泥质等，泥质含量较高，蚀变较弱，具弱硅化。

裂隙面见灰白色方解石薄膜，发育方解石细脉，呈网状展布，脉宽1-2mm。

8、浅灰色中层状泥质灰岩，岩石极为破碎，由泥质灰岩碎块及泥质物组成；局部见石英细脉及方解石团块岩层面分布。

9、浅灰色薄层状灰岩，局部见方解石颗粒、铁质薄膜，泥质胶结。

岩石中见溶蚀小孔洞，空洞中充填方解石晶体，岩石裂隙面被铁质被摸充填。

10、浅灰色碎裂状泥晶灰岩，岩石见方解石团斑、方解石细脉，局部被铁锰质侵染，泥质胶结，岩石松散。

11、紫红色、灰褐色角砾岩，角砾呈棱角状，粒度大小悬殊，大者20-30厘米，小者2-3厘米，一般10-15厘米，成分为灰岩占75%，粉砂质泥岩占20%，胶结物为铁质、泥质，胶结较松散，局部可见褐铁矿化现象。

岩石构造图解

岩石构造一、板劈理：板岩所特有的连续劈理。

它发育在细粒的低级变质岩中，肉眼极难区别出劈理域或微劈石；在显微尺度上，劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层，宽约0.005毫米；微劈石由石英、长石等浅色矿物的集合组成，呈薄板状或透镜状，宽约1～0.01毫米或以下。

板劈理使板岩具有良好的可劈性，将岩石劈成十分平整的薄板。

二、劈理折射：强弱相间的岩层中,强硬层中的劈理和软弱层中的劈理以不同角度与层理相交，强硬层中为间隔劈理，与层理交角较大；软弱层中为连续劈理，与层理交角较小。

三、矩形石香肠：白云岩中的硅质条带拉断形成矩形石香肠，反映硅质能干层（强硬层）与白云岩软弱层之间的高粘性差。

（石香肠构造，各位可还记得～）不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。

软弱岩层被压向两侧塑性流动，夹在其中强硬岩层不易塑性变形而被拉断，构成平面上呈平行排列的长条状块段，即石香肠。

在被拉断的强硬岩层的间隔中，或由软弱层呈褶皱楔入，或由变形过程中分泌出的物质所充填。

四、透镜状石香肠：灰岩中相对强硬的白云岩形成的透镜状石香肠构造。

香肠体的两端有分泌的方解石充填，示压溶作用的存在。

五、挠曲：在水平或平缓的岩层中，由一般岩层突然变陡而表现出的膝状弯曲，或是由于岩层翘曲或其他和缓变形所形成的弯曲。

六、膝状褶皱：以早期板劈理为变形面发生褶皱，由左到右褶皱形式发生变化，既由膝状-箱状-圆弧状渐变过渡。

七、膝折：由一系列互相平行的膝折带组成的尖棱褶皱，称为膝折褶皱；两翼平直，转折端尖棱。

八、平缓褶皱：平缓褶皱是指翼间角小于180°、大于120°的褶皱。

九、开阔褶皱：翼间角为120°～70°的褶皱。

十、 W型对称褶皱：为石英岩中的W型对称褶皱。

中部褶皱较紧闭，向两侧逐渐开阔，褶皱转折端加厚，翼部减薄。

十二、不对称Ｎ型褶皱：不同褶皱层的褶皱形态的变化，强硬的硅质层（石英岩）具典型的相似褶皱的特点，较软弱的铁质层（富磁铁矿层）为顶厚褶皱。

岩石学(有图有真相)

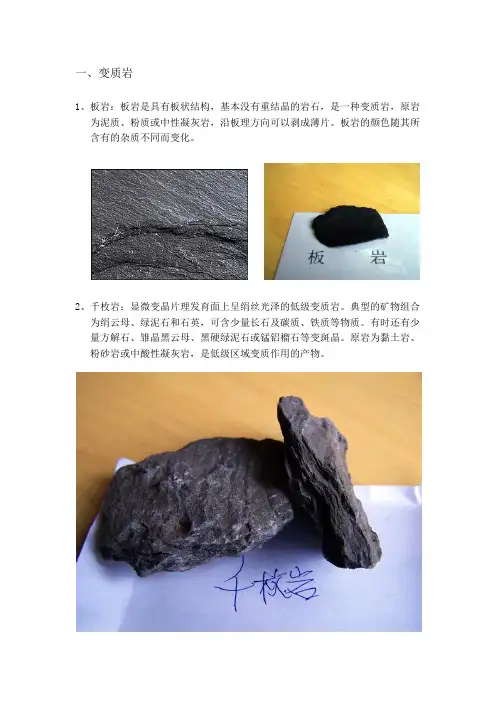

一、变质岩1、板岩：板岩是具有板状结构，基本没有重结晶的岩石，是一种变质岩，原岩为泥质、粉质或中性凝灰岩，沿板理方向可以剥成薄片。

板岩的颜色随其所含有的杂质不同而变化。

2、千枚岩：显微变晶片理发育面上呈绢丝光泽的低级变质岩。

典型的矿物组合为绢云母、绿泥石和石英，可含少量长石及碳质、铁质等物质。

有时还有少量方解石、雏晶黑云母、黑硬绿泥石或锰铝榴石等变斑晶。

原岩为黏土岩、粉砂岩或中酸性凝灰岩，是低级区域变质作用的产物。

3、大理岩：变质岩，又称大理石。

因在中国由于云南省大理县盛产这种岩石而得名。

由碳酸盐岩经区域变质作用或接触变质作用形成。

主要由方解石和白云石组成，此外含有硅灰石、滑石、透闪石、透辉石、斜长石、石英、方镁石等。

具粒状变晶结构，块状（有时为条带状）构造。

通常白色和灰色大理岩居多。

4、斜长角闪岩：主要由角闪石和斜长石组成的中、高级区域变质岩。

又称角闪岩。

角闪石和斜长石的含量相近。

可含少量石英、铁铝榴石、黑云母、单斜辉石和斜方辉石。

常为中、细粒纤状变晶结构，可具有块状、条带状或芝麻点状构造。

5、榴辉岩：榴辉岩是一种变质岩，主要由绿色的辉石和浅红色的石榴石组成，有时也含有蓝晶石、金红石和角闪石等。

比重大（3.6-3.9），是变质岩中密度最大的岩石，是岩浆岩在极大的压力下变质产生的，温度不限，在低温或高温下都可以相成这种变质岩，在中国，主要分布在东部沿海和大陆架深层海底，具有极高的科研及观赏价值。

6、片岩：片岩特征是有片理构造，是常见的区域变质岩石。

原岩已全部重结晶，由片状、柱状和粒状矿物组成。

一般为鳞片变晶结构、纤状变晶结构和斑状变晶结构。

常见矿物有云母、绿泥石、滑石、角闪石、阳起石等。

粒状矿物以石英为主，长石次之。

7、片麻岩：是一种变质岩，而且变质程度深，具有片麻状构造或条带状构造，有鳞片粒状变晶，主要由长石、石英、云母等组成，其中长石和石英含量大于50%，长石多于石英。

如果石英多于长石，就叫做“片岩”而不再是片麻岩。

8.岩浆岩与变质岩实测剖面

测制变质岩剖面的目的
确立变质岩构造一地(岩)层或构造一岩石填图单位，划分变质相系、变质带和区分不同的构造变形域。在剖面上应详细研究各填图单位岩石类型及其矿物组分、接触关系、序次、变形变质特征，并系统采集岩矿、岩石化学、地球化学等样品，必要时采集同位素年龄样品。浅变质沉积岩还应研究沉积位中各期次或各单元（侵入体）出露完整（或较完整）、露头连续新鲜、岩体内部的组构、构造清楚、各单元之间的接触关系（脉动、涌动或期次间的、相带间的关系）清楚、在区内具有较好的代表性。
火山岩剖面由于火山岩具有地层和火成岩的双重性，故其选择依据与地层剖面要求相似，同时还应按照岩体剖面的要求来进行选择。变质岩剖面变质地层剖面选择要求与地层剖面要求相似。但还应注意变质岩的岩石类型、变质相带的发育齐全程度等。
变质岩剖面的研究内容
从地质学和岩石学的发展看，变质岩的研究任务，可概括如下： ①浅变质的沉积岩和火山堆积岩原则上按沉积岩要求进行，注意研究变质一变形作用的特征及其相互关系;浅变质的侵入岩类岩体可参照花岗岩的内容和要求开展工作。 ②研究变质岩石(包括变质构造岩)的矿物成分、结构构造、岩石类型及主要变质岩的岩石化学地球化学以及变形特征，恢复原岩。 ③研究不同岩石类型的空间分布以及它们之间的接触关系并建立序次关系。 ④研究变质变形作用特征类型、划分变质相带和相系，研究其期次、时代及其相互关系，探讨质作用发生、发展的地质环境。 ⑤研究变质岩的原岩建造类型，探讨其形成的大地构造环境，以及变质作用和成矿作用的系。 ⑥根据变质作用、变形作用的特征及其复杂程度以及岩石类型，划分构造—地层单位、构造—岩层单位、构造—岩石单位，分别建立地层层序、变质岩层构造叠置序列并研究其新老关系和岩石单位的热动力事件演化序列。

典型岩石的构造形态(35种)

典型岩石的构造形态（35种）沉积岩石中不同矿物集合体之间、岩石的各个组成部分之间或矿物集合体与岩石其他组成部分之间的相互关系，称为岩石构造。

也有人认为岩石的构造应是组成岩石的矿物集合体的形状、大小和空间的相互关系及充填方式,即这些矿物集合体的组合的几何学的特征。

以下是附图分析。

一、板劈理：板岩所特有的连续劈理。

板劈理使板岩具有良好的可劈性，将岩石劈成十分平整的薄板。

三、矩形石香肠：白云岩中的硅质条带拉断形成矩形石香肠，反映硅质能干层（强硬层）与白云岩软弱层之间的高粘性差。

（石香肠构造，各位可还记得～）不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。

软弱岩层被压向两侧塑性流动，夹在其中强硬岩层不易塑性变形而被拉断，构成平面上呈平行排列的长条状块段，即石香肠。

在被拉断的强硬岩层的间隔中，或由软弱层呈褶皱楔入，或由变形过程中分泌出的物质所充填。

四、透镜状石香肠：灰岩中相对强硬的白云岩形成的透镜状石香肠构造。

香肠体的两端有分泌的方解石充填，示压溶作用的存在。

五、挠曲：在水平或平缓的岩层中，由一般岩层突然变陡而表现出的膝状弯曲，或是由于岩层翘曲或其他和缓变形所形成的弯曲。

六、膝状褶皱：以早期板劈理为变形面发生褶皱，由左到右褶皱形式发生变化，既由膝状-箱状-圆弧状渐变过渡。

七、膝折：由一系列互相平行的膝折带组成的尖棱褶皱，称为膝折褶皱；两翼平直，转折端尖棱。

八、平缓褶皱：平缓褶皱是指翼间角小于180°、大于120°的褶皱。

常用岩石图式

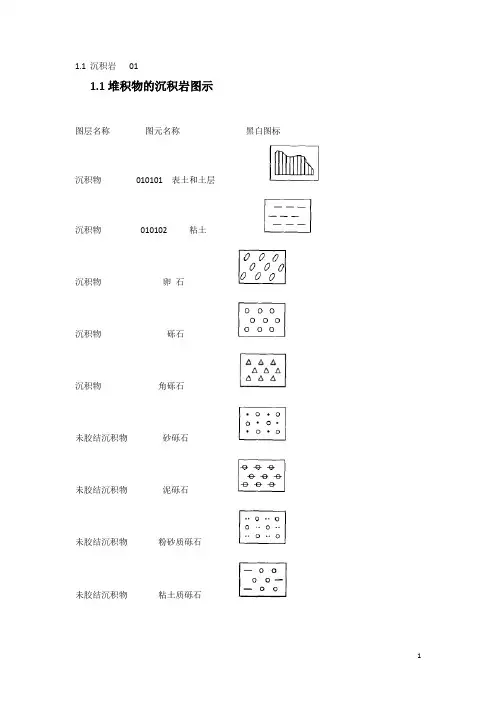

1.1沉积岩011.1堆积物的沉积岩图示图层名称图元名称黑白图标沉积物010101 表土和土层沉积物010102 粘土沉积物卵石沉积物砾石沉积物角砾石未胶结沉积物砂砾石未胶结沉积物泥砾石未胶结沉积物粉砂质砾石未胶结沉积物粘土质砾石未胶结沉积物砂姜未胶结沉积物粗砂未胶结沉积物中砂未胶结沉积物细沙未胶结沉积物粉砂未胶结沉积物泥质粉砂未胶结沉积物砂质粘土未胶结沉积物粉砂质粘土未胶结沉积物植物堆积层未胶结沉积物腐植土层未胶结沉积物化学沉积未胶结沉积物填筑土未胶结沉积物红土未胶结沉积物漂砾未胶结沉积物泥炭土未胶结沉积物贝壳层1.1.2 砾岩砾岩巨砾岩砾岩粗砾岩砾岩中砾岩砾岩细砾岩砾岩小砾岩砾岩泥砾岩砾岩角砾岩砾岩灰质砾岩砾岩灰质角砾岩砾岩铁质砾岩砾岩硅质砾岩砾岩凝灰质砾岩砾岩凝灰质角砾岩砾岩凝灰质砂砾岩砾岩砂砾岩砾岩泥质小砾岩1.1.3 砂岩、粉砂岩砂岩、粉砂岩砾状砂岩砂岩、粉砂岩粗砂岩砂岩、粉砂岩中砂岩砂岩、粉砂岩细砂岩砂岩、粉砂岩粉砂岩砂岩、粉砂岩石英砂岩砂岩、粉砂岩长石砂岩砂岩、粉砂岩鱼面状砂岩砂岩、粉砂岩中一细砂岩砂岩、粉砂岩粉一细砂岩砂岩、粉砂岩含砾粉一细砂岩砂岩、粉砂岩含砾中一细砂岩砂岩、粉砂岩含砾粗砂岩砂岩、粉砂岩含砾中砂岩砂岩、粉砂岩含砾细砂岩砂岩、粉砂岩含砾粉砂岩砂岩、粉砂岩含砾泥质粗砂岩砂岩、粉砂岩含砾泥质中砂岩砂岩、粉砂岩含砾泥质细砂岩砂岩、粉砂岩含砾泥质粉砂岩砂岩、粉砂岩含角砾粗砂岩砂岩、粉砂岩含角砾中砂岩砂岩、粉砂岩含角砾细砂岩砂岩、粉砂岩含角砾粉砂岩砂岩、粉砂岩海绿石粗砂岩砂岩、粉砂岩海绿石中砂岩砂岩、粉砂岩海绿石细砂岩砂岩、粉砂岩海绿石粉砂岩砂岩、粉砂岩长石石英砂岩砂岩、粉砂岩高岭石质粗砂岩砂岩、粉砂岩高岭石质中砂岩砂岩、粉砂岩高岭石质细砂岩砂岩、粉砂岩高岭石质粉砂岩砂岩、粉砂岩石膏质粗砂岩砂岩、粉砂岩泥质粗砂岩砂岩、粉砂岩泥质中砂岩砂岩、粉砂岩泥质细砂岩砂岩、粉砂岩泥质粉砂岩1.1.4 页岩、泥岩页岩页岩页岩油页岩页岩砂质页岩泥岩泥岩泥岩砂质泥岩泥岩粉砂质泥岩泥岩含砾泥岩。

图文并茂，瞬间学会识别岩浆岩，沉积岩，变质岩！一学就会

图文并茂，瞬间学会识别岩浆岩，沉积岩，变质岩！一学就会岩浆岩，沉积岩，变质岩，这三种岩石是最基本的岩石。

1、(岩浆岩)--顾名思义，就是直接由岩浆形成的岩石，指由地球深处的岩浆侵入地壳内或喷出地表后冷凝而形成的岩石。

又可分为侵入岩和喷出岩(火山岩)。

2、沉积岩，顾名思义，就是由沉积作用形成的岩石，指暴露在地壳表层的岩石在地球发展过程中遭受各种外力的破坏，破坏产物在原地或者经过搬运沉积下来，再经过复杂的成岩作用而形成的岩石。

沉积岩的分类比较复杂，一般可按沉积物质分为母岩风化沉积、火山碎屑沉积和生物遗体沉积。

沉积岩主要包括有石灰岩、砂岩、页岩等。

3、变质岩，顾名思义，就是经历过变质作用形成的岩石，指地壳中原有的岩石受构造运动、岩浆活动或地壳内热流变化等内应力影响，使其矿物成分、结构构造发生不同程度的变化而形成的岩石。

又可分为正变质岩和负变质岩。

......................................................................................................——岩浆岩/火成岩——Igneous Rock代表：花岗岩、安山岩、玄武岩定义：岩浆岩由地幔或地壳的岩石经熔融或部分熔融（partial melting）的物质如岩浆冷却固结形成的。

岩浆可以是由全部为液相的熔融物质组成，称为熔体（melt）；也可以含有挥发分及部分固体物质，如晶体及岩石碎块。

01石英安山岩Dacite火山喷出岩的一种，有斑晶的特征，与安山岩的组成成分近似，但含有石英的结晶。

02角闪安山岩Hornblende Andesite属于钙碱性系列中性喷出岩，是暗色矿物主要为角闪石的安山岩。

具斑状结构，斑晶由中长石和角闪石组成，角闪石多为棕色。

03角闪紫苏辉石安山岩大多呈紫红灰色或粉红灰色，里面所含的铁镁矿物以角闪石及紫苏辉石为主。

04紫苏辉石安山岩05辉石安山岩Pyroxene Anderite以辉石为主要铁镁矿物斑晶的安山岩。

地质学课件--地层与地层单位

二、绝对地质年龄 (同位素地质年代的建立)
利用放射性同位素所具有的固定衰变周期，来测定某些含放射性同位素的矿物（岩石）的形成时代-同位素年龄（单位Ma）。主要测试手段有：钾-氩法；铷锶法；铀铅法；宇宙核素；裂变径迹法；14C法等。
三、地质时代系统地质年代单位年代地层单位宙eon 宇eonothem 代era 界erratum 纪period 系system 世epoch 统series 期episode 阶stage
二、地层层序的标志
在野外地质工作中判别地层是否倒转有时是十分困难的，有时我们仅通过判别岩层的顶底面来确定地层是否倒转。
沉积岩在形成过程中，由于沉积环境、水动力条件、生物等的影响，沉积岩的层面或层内均会保存各种示顶构造。通过这些示顶构造可以判断岩层的正常与倒转，主要有如下几种： 1.层面标志：存在于岩层层面上的标志。
地层单位及术语表
地质年代单位宙eon 代era 纪period 年代地层单位宇eonothem 界erathem 系system 岩石地层单位
世epoch 期episode 时chron
统series
阶stage 时带chronozone
群group 组formation 段member 层bed
3.生物标志：沉积岩中常含有生物化石，化石的保存形态也具有示顶功能。如足迹、孔穴、根系、叠层石等。
scour surface
4、冲刷面：是固结和半固结的沉积层的顶面，因水流冲刷而成为凹凸不平的面。 sandstone, silicalite, limestone, cross-bedding， silicalite gravels
生物地层对比
标准化石：指那些演化速度快、地理分布广、数量丰富、特征明显、易于识别的化石。利用标准化石不仅可以鉴定地层的时代，也可以用于地层的年代对比。化石组合：指在一定的地层层位中所共生的所有化石的综合。化石组合法是根据地层的化石组合对比地层的方法。

各种标准岩石矿物图集(高清图片)

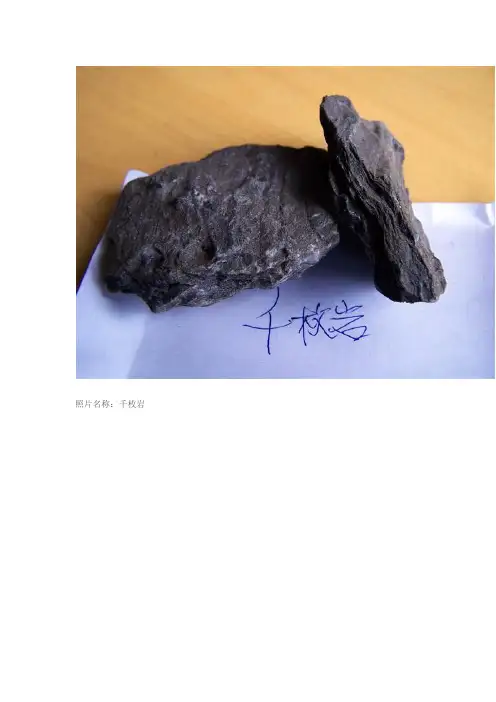

照片名称：千枚岩
照片名称：千枚岩3
照片名称：大理岩2
照片名称：板岩
照片名称：斜长角闪岩
照片名称：大理岩
照片名称：大理岩3
照片名称：千枚岩2
照片名称：板岩2
照片名称：榴辉岩
照片名称：片岩
照片名称：片岩2
照片名称：片麻岩5
照片名称：片麻岩4
照片名称：片麻岩3
照片名称：片麻岩
照片名称：矽卡岩2
照片名称：糜棱岩
照片名称：绿泥片岩2
照片名称：矽卡岩
照片名称：石英岩3
照片名称：石英岩2
照片名称：绿泥片岩
照片名称：石英岩
照片名称：绿泥片岩3
照片名称：绿泥石片岩2
照片名称：蛇纹大理岩
照片名称：角闪岩2
照片名称：蛇纹大理岩3
照片名称：绿泥石片岩
照片名称：蛇纹大理岩2
照片名称：无烟煤
照片名称：泥炭1
照片名称：煤
照片名称：燧石
照片名称：褐煤
照片名称：硬石膏
照片名称：泥炭
照片名称：石膏
照片名称：褐煤1
照片名称：岩屑砂岩2
照片名称：油母页岩
照片名称：油页岩
照片名称：岩屑砂岩
照片名称：油页岩2
照片名称：含海绿石英砂岩
照片名称：鲕状赤铁矿
照片名称：泥岩
照片名称：灰岩4
照片名称：灰岩
照片名称：石英砂岩2
照片名称：灰岩2
照片名称：石英砂岩
照片名称：泥岩2。

各种常见岩石照片及描述(中)

花岗片麻岩以上为沙四段砾岩，砾岩的砾石也是花岗片麻岩岩屑，造成岩屑录井砂砾岩与花岗片麻岩难以区分，只有通过取心来确定岩性和钻达层位。
1、【岩心来源】：大庆油田徐深8井 3752.54m 2、【岩心图片】： 3、【地质层位】：白垩系营城组 4、【钻井情况】：常规钻井 5、【岩心描述】：灰色具变形流纹构造的含角砾的气孔流纹岩；裂缝、气孔和变形流纹构造，位于喷溢相上部亚相。油浸很明显
自碎火山角砾岩是火山岩类型中最好的储层类型，在熔岩层中与熔岩互层，分布于每期熔岩流的上部和下部，火山锥的外前缘。
1.【岩心来源】：吐哈油田 2.【岩心图片】： 3.【地质层位】：卡拉刚组 4.【钻井情况】：常规钻井 5.【岩心描述】：50％以上的火山碎屑物粒度>64mm。主要是各种中酸性、酸性和碱性熔岩块，以及各种外来岩屑。常混入较小的火山角砾和火山灰等，分选性差，大的岩块直径可达1m以上。
1、【岩心】:吐哈油田凝灰岩 2、【钻进工艺】：常规钻井 3、【贴图】： 3、【岩心讲解】：块状凝灰岩（牛东9-8井）：暗褐色，岩性均匀，可依稀分辨岩石内部颗粒，成层性差
1、【岩心】:吐哈油田三塘湖盆地凝灰岩 2、【钻进工艺】：常规钻井 3、【贴图】： 3、【岩心讲解】：层状凝灰岩：岩性均匀，可依稀分辨岩石内部颗粒，粒度碎屑岩中的粉细砂岩，具有良好的成层性征。
1.【岩心来源】：吐哈油田自碎角砾状熔岩 2.【岩心图片】： 3.【地质层位】：卡拉刚组 4.【钻井情况】：常规钻井 5.【岩心描述】由相应的熔岩自碎形成，主要特征是岩石呈角砾状，角砾成分单一，角砾间可拼结，主要分而于熔岩层的上部或前缘。
1.【岩心来源】：吐哈油田火山角砾岩的砾间缝 3.【地质层位】：卡拉刚组 4.【钻井情况】：常规钻井 5.【岩心描述】由自碎缝中充填的火山灰或杏仁内葡萄石收缩产生的裂缝，通常沿角砾或杏仁体边缘发育，以环形裂缝形态为主，在井壁成像图上主要表现为集块岩周围呈暗色不规则环状

标准岩性花纹及图例(周口店)

岩浆岩花纹橄榄岩镁铁橄榄岩角状白云岩纯橄榄岩角砾云母橄榄岩金伯利岩辉石橄榄岩mgfefe紫苏辉石岩古铜辉石岩顽火辉石岩透辉石岩角闪石岩角闪紫苏辉石岩二辉辉长岩橄榄辉长岩辉绿岩辉长辉绿岩辉绿辉长岩石英辉绿岩辉石闪长岩角闪闪长岩黑云母闪长岩石英闪长岩石英闪长斑岩花岗闪长斑岩花岗岩角闪花岗岩紫苏花岗岩更长环斑花岗岩黑云母花岗岩白云母花岗岩二云母花岗岩钾长花岗岩斜长花岗岩二长花岗岩花岗斑岩花斑岩石英二长岩二长斑岩黑云母正长岩石英正长岩正长斑岩霞石正长岩霞石正长斑岩碳酸岩方解石碳酸岩白云石碳酸岩稀土碳酸岩煌斑岩斜长煌斑岩花岗质伟晶岩231喷出岩熔岩二长花岗斑岩玄武岩苦橄玄武岩橄斑玄武岩辉斑玄武岩拉斑玄武岩杏仁状玄武岩方沸玄武岩伊丁玄武岩安山玄武岩安山岩辉石安山岩角闪安山岩黑云母安山岩流纹斑岩石英斑岩珍珠岩松脂岩黑云粗面岩石英粗面岩粗面斑岩霞石响岩白石榴响岩角斑岩碱性粗面岩火山碎屑岩火山角砾岩凝灰岩232流纹质熔角砾岩流纹质熔凝灰角砾岩流纹质熔结集块角砾岩流纹质熔结角砾岩流纹质熔结凝灰角砾岩流纹质凝灰岩流纹质岩屑凝灰岩流纹质岩屑晶屑凝灰岩流纹质岩屑玻屑凝灰岩流纹质岩屑晶屑玻屑凝灰岩流纹质沉集块角砾岩区域变质岩流纹质沉凝灰角砾岩流纹质沉凝灰岩流纹质沉火山角砾岩凝灰质板岩中性绢云板岩绿泥板岩空晶板岩红柱石板岩千枚岩钙质千枚岩石英千枚岩绢云千枚岩绿泥千枚岩板岩钙质板岩硅质板岩砂质板岩碳质板岩sisisisisisisisi石墨片岩石榴片岩滑石片岩蛇纹片岩橄榄片岩黑云钾长片麻岩二云钾长片麻岩角闪钾长片麻岩辉石钾长片麻岩硅线钾长片麻岩二长片麻岩斜长片麻岩角闪斜长片麻岩十字黑云片麻岩硅线二云片麻岩白云母钾长片麻岩阳起蛇纹片岩帘石黑云片岩含蓝晶石黑云片岩蓝晶黑云片岩角闪石榴云母片岩正片麻岩花岗片麻岩片麻岩副片麻岩钾长片麻岩硬绿云母片岩白云石绿泥片岩蓝晶云母片麻岩榴云片麻岩变质砂岩长石石英岩石英岩蓝晶石正长麻粒岩紫苏辉石长英麻粒岩辉石麻粒岩透辉石培长石麻粒岩234堇青石黑云母角岩红柱石黑云母角岩硅线石角岩硅线石堇青石角岩紫苏辉石角岩透辉石角岩透闪石角岩石榴石透辉石角岩橄榄石尖晶石角岩红柱石堇青石角岩石榴透辉硅灰石角岩角岩斑点角岩石英角岩黑云母角岩堇青石角岩绢云母角岩红柱石角岩辉石角岩含石英大理岩含磷大理石磷灰石大理岩蛇绿石大理岩滑石大理岩绿帘石大理岩方柱石大理岩透闪石大理岩阳起石大理岩黝帘石大理岩符山石大理岩符山石硅灰石角岩长英角岩辉绿角岩

经典地质图集，彻底搞明白三大岩！

经典地质图集，彻底搞明白三大岩！岩石是天然产出的，由矿物或类似矿物的物质(如有机质、玻璃、非晶质等)组成的固态集合体。

它是组成地壳的物质之一，是构成地球岩石圈的主要成分。

Dan Bristy（爱尔兰）（图源@）Old Man of Hoy（苏格兰）（图源@）希腊岩洞（图源@）Rock Kicker（厄瓜多尔）（图源@）岩石按成因可分为火成岩、沉积岩和变质岩三大类。

先存岩石可以在高温等条件下发生熔融形成岩浆，岩浆冷凝固结形成火成岩。

（图源@）先存的火成岩、沉积岩和变质岩暴露于地表后经过风化、剥蚀、搬运和沉积可以形成沉积岩。

或者在不同的温度、压力等外界作用下发生化学成分、矿物成分、结构构造等的改变，形成与原先岩石特征不同的变质岩。

岩石循环（图源@）这些岩石相互转化的过程被称为——岩石循环。

岩石循环产生的三大岩究竟有什么特征？一起来看看吧！（图源@）第1章-火成岩-火成岩又称岩浆岩，是在岩石循环过程中产生的三大岩类的一种，是指岩浆冷却后（地壳里喷出的岩浆，或者被融化的现存岩石），成形的一种岩石。

（图源@）目前，已经发现的岩浆岩有700多种，大部分是在地壳里面的岩石。

一般来说，岩浆岩易出现于板块交界地带的火山区。

板块边界火山分布（2015，UCLA制图）火成岩可以分为两种基本类型。

火成岩的形成（图源@）第一种为侵入岩（Intrusive rocks），是指当上覆岩层压力减轻时，软流层中的岩浆就钻出，在地壳深处冷凝而形成的岩石。

例如闪长岩、辉长岩、花岗岩、伟晶岩和橄榄岩等。

侵入岩（图源@ClickView）闪长岩为典型的中性岩，整体呈暗灰色。

其中主要成分为白色的斜长石和深色的角闪石，还含有少量的辉石、黑云母和石英等。

闪长岩（图源@）辉长岩为来源于深部地壳或上地幔的玄武质岩浆经侵入作用形成，主要矿物成分为基性斜长石和单斜辉石，广泛分布于地壳的各种构造环境和月球上。

辉长岩（图源@）伟晶岩是由巨粒矿物组成的淡色结晶岩，是富含挥发分的硅酸盐残浆，侵入到火成岩或围岩裂隙中缓慢结晶而成的。

沉积岩、变质岩详细图解课件

296-34
光泽——矿物表面对光的反射能力。
金属光泽半金属光泽非金属光泽
金属光泽
半金属光泽
296-35
非金属光泽
金刚光泽
玻璃光泽
油脂光泽
珍珠光泽
丝绢光泽
土状光泽
296-36
透明度 —— 矿物透光能力的大小。
半透明矿物
不透明矿物透明矿物
296-37
玻璃光泽透明至半透明油脂光泽
⑤菱面体状；
方解石白云石
296-15
⑥菱形十二面体状。
黄铁矿
石榴子石
296-16
另外还有多面体状和针状等。
多面体状
针状
296-17
显晶集合体
柱状集合体
针状集合体金红石
296-18
显晶集合体
板状集合体
片状集合体赤铁矿
296-19
显晶集合体
纤维状石膏
粒状
毛发状
296-20
显晶集合体放射状集合体金红石
296-3
第一节主要造岩矿物
矿物——天然生成的，具有一定物理性质和化学成分的物质,是组成地壳的基本物质单位。
绿柱石
天然钻石
人工钻石
冰
石英
花岗岩
煤
石油
这些并非都
是矿物
296-4
第一节主要造岩矿物
主要造岩矿物——在岩石中经常见到，明显影响岩石性质，对鉴定和区别岩石种类起重要作用的矿物（约 20种）。
例如：石灰岩是由方解石组成的集合体；花岗岩是由石英、长石、云母等多种矿物组成的集合体；砾岩是由岩石碎屑所组成的集合体。
石花砾灰岗岩岩岩

工程地质学之岩层及岩层产状(207张)

确定地层新、老关系的方法有两种，即绝对年代法和相对年代法。
绝对年代法
通过确定地层形成时的准确时间，依此排列出各地层新、老关系的方法称为绝对年代法。该法主要是通过测定地层中的放射性同位素年龄来确定。用于测定地质年代的主要放射性同位素的蜕变常数，见下表。
当测定岩石中所含放射性同位素的质量m1，以及它蜕变产物的质量m2后，就可利用蜕变常数λ，按下式计算其形成年龄
新老
A
B
地层相对年代的确定（地层层序正常时）
A—地层水平；B—地层倾斜；
图中1，2，3，4表示从老到新的地层
B 地层相对年代的确定（地层层序倒转时）
A—原始褶皱时的地层；B—遭受剥蚀后的地层。
二、古生物法（生物演化律）
生物演化是由简单到复杂，由低级到高级，生物种属由少到多，而且这种演化和发展是不可逆的。
等）或标准地质剖面来确定。
三、直立岩层
指岩层倾角等于90°时的岩层。绝对直立的岩层也较少见，习惯上将岩层倾角大于85°的岩层都称为直立岩层。
直立岩层一般出现在构造强烈、紧密挤压的地区。
直立岩层一般出现在构造强烈的地区
岩层的产状：
一、产状要素岩层在空间分布状态的要素称岩层产状要素。一般用岩层面在空间的水平延伸方向、倾斜方向和倾斜程度进行描述，分别称为岩层的走向、倾向和倾角。
在地质图上，产状要素用符号表示。
30°——长线代表走向，短线代表倾向，数字是倾角。（长短线必须按实际方位标绘在图上）；
—— 岩层水平（0˚～5˚）；
—— 岩层直立（箭头指向较新岩层）；
——岩层倒转（箭头指向倒转后的倾向，
30°
即指向老岩层，数字是倾角)
第三节地层及地层间的接触关系

各种岩石图片及说明之欧阳治创编

泥岩（Mudstone）时间：2021.03.09 创作：欧阳法一种由泥巴及黏土固化而成的沉积岩，其成分与构造和页岩相似但较不易碎。

一种层理或页理不明显的粘土岩[1]。

矿物成分复杂，主要由粘土矿物（如水云母、高岭石、蒙脱石等）组成，其次为碎屑矿物（石英、长石、云母等）、后生矿物（如绿帘石、绿泥石等）以及铁锰质和有机质。

质地松软，固结程度较页岩弱，重结晶不明显。

常见类型有：①钙质泥岩。

含适量碳酸钙，常见于大陆红色岩系和海洋、潟湖相的沉积岩层。

②铁质泥岩。

含较多的铁矿物，如赤铁矿、褐铁矿、针铁矿等，多见于红色岩层。

③硅质泥岩。

SiO2含量较高，不含或极少含铁质和碳酸盐质物，常与铁质岩、硅质岩、锰质岩相伴生。

泥岩具吸水、粘结、耐火等性能，可用于制砖瓦、制陶等工业。

泥岩结构极细粒，肉眼无法辨认颗粒。

其许多特征与页岩相同，可能含有化石，但层理不如页岩发育。

页岩（Shale）由黏土物质硬化形成的微小颗粒易裂碎，很容易分裂成为明显的岩层。

粘土岩的一种。

成分复杂，除粘土矿物（如高岭石、蒙脱石、水云母、拜来石等）外，还含有许多碎屑矿物（如石英、长石、云母等）和自生矿物（如铁、铝、锰的氧化物与氢氧化物等）。

具页状或薄片状层理。

用硬物击打易裂成碎片。

是由粘土物质经压实作用、脱水作用、重结晶作用后形成。

常见类型有：①黑色页岩。

含较多的有机质与细分散状的硫化铁，有机质含量达3—10%，外观与碳质页岩相似，其别在于黑色页岩不染手。

②碳质页岩。

含有大量已碳化的有机质，常见于煤系地层的顶底板。

③油页岩。

含一定数量干酪根（>10%），黑棕色，浅黄褐色等，层理发育，燃烧有沥青味。

④硅质页岩。

含有较多的玉髓、蛋白石等，SiO2含量在85%以上。

⑤铁质页岩。

含少量铁的氧化物、氢氧化物等。

多呈红色或灰绿色。

在红层和煤系地层中较常见。

⑥钙质页岩。

含CaCO3，但不超过25%，否则过渡泥灰岩类。

此外，还有混入一定砂质成分者，称为砂质页岩。
