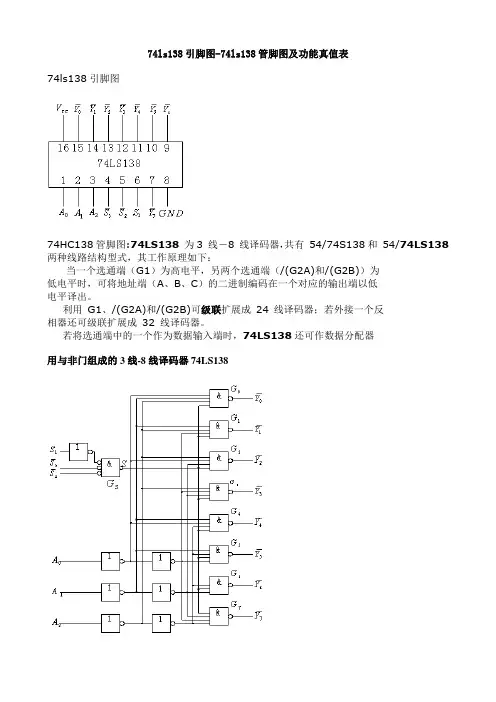

74ls138功能介绍74ls138引脚图74HC138管脚图:74LS138为3 线－8 线译码器，共有54/74S138和54/74LS138两种线路结构型式，其工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS1383线-8线译码器74LS138的功能表无论从逻辑图还是功能表我们都可以看到74LS138的八个输出引脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出引脚全为高电平1。
如果出现两个输出引脚同时为0的情况，说明该芯片已经损坏。
当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出由上式可以看出，同时又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。
71LS138有三个附加的控制端、和。
当、时，输出为高电平（S＝1），译码器处于工作状态。
否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。
这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。
带控制输入端的译码器又是一个完整的数据分配器。
在图3.3.8电路中如果把作为“数据”输入端（同时），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。
这就不难理解为什么把叫做地址输入了。
例如当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。
【例3.3.2】试用两片3线-8线译码器74LS138组成4线-16线译码器，将输入的4位二进制代码译成16个独立的低电平信号。

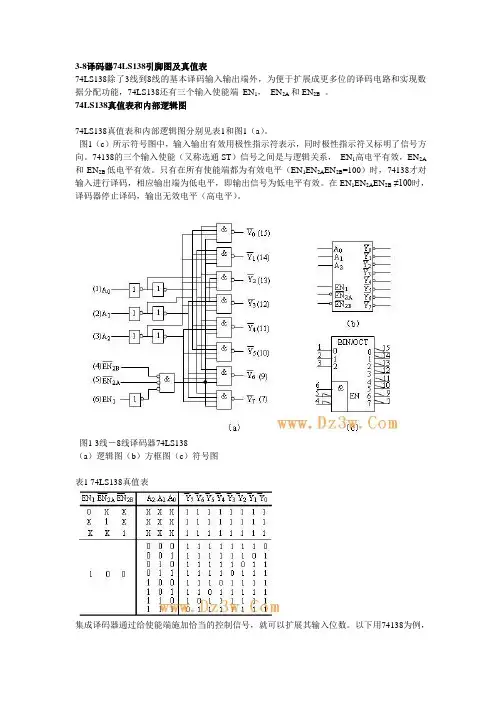

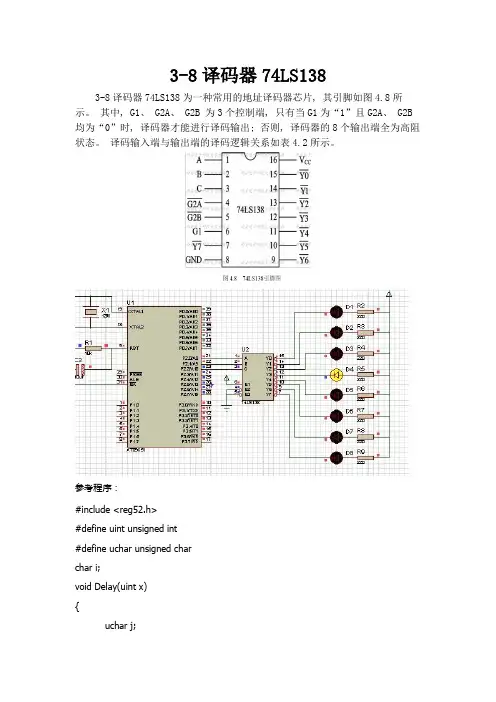

3-8译码器74LS138引脚图及真值表
74LS138除了3线到8线的基本译码输入输出端外，为便于扩展成更多位的译码电路和实现数据分配功能，74LS138还有三个输入使能端EN1，EN2A和EN2B。
74LS138真值表和内部逻辑图
74LS138真值表和内部逻辑图分别见表1和图1（a）。
图1（c）所示符号图中，输入输出有效用极性指示符表示，同时极性指示符又标明了信号方向。
74138的三个输入使能（又称选通ST）信号之间是与逻辑关系，EN1高电平有效，EN2A 和EN2B低电平有效。
只有在所有使能端都为有效电平（EN1EN2A EN2B=100）时，74138才对输入进行译码，相应输出端为低电平，即输出信号为低电平有效。
在EN1EN2A EN2B≠100时，译码器停止译码，输出无效电平（高电平）。
图1 3线－8线译码器74LS138
（a）逻辑图（b）方框图（c）符号图
表1 74LS138真值表
集成译码器通过给使能端施加恰当的控制信号，就可以扩展其输入位数。
以下用74138为例，
说明集成译码器扩展应用的方法。
图3中，用两片74138实现4线/16线的译码器。
图3 74138扩展成4/16线译码器
74LS138引脚图
图4 74138引脚图。
74ls138引脚图-74ls138管脚图及功能真值表74ls138引脚图74HC138管脚图:74LS138为3 线－8 线译码器，共有54/74S138和54/74LS138两种线路结构型式，其工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS1383线-8线译码器74LS138的功能表无论从逻辑图还是功能表我们都可以看到74LS138的八个输出引脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出引脚全为高电平1。
如果出现两个输出引脚同时为0的情况，说明该芯片已经损坏。
当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出由上式可以看出，同时又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。
71LS138有三个附加的控制端、和。
当、时，输出为高电平（S＝1），译码器处于工作状态。
否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。
这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。
带控制输入端的译码器又是一个完整的数据分配器。
在图3.3.8电路中如果把作为“数据”输入端（同时），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。
这就不难理解为什么把叫做地址输入了。
例如当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。
【例3.3.2】试用两片3线-8线译码器74LS138组成4线-16线译码器，将输入的4位二进制代码译成16个独立的低电平信号。
74ls138译码器（1）启动Quartus II，作电路图如下：（2）建⽴波形⽂件：进⼊如下页⾯：点击右键，选择Insert 中的Insert Node or Bus点击其中的Node Finder，点击将引脚导⼊。
点击>>，将引脚导⼊Selected Nodes回主页⾯：选择a、b、c三个引脚放⼊⼀个模块中，点击右键Grouping和Group在Group name中输⼊IN，点击OK，第⼀栏位主线显⽰。
将a、b、c三个管脚全选，单击右键，选择V alue—Random V alue设置仿真时间间隔。
再点击At random intervals点击OK（3）点击Procesing,选中Simulator Tool进⾏仿真进⼊后选中Simulator Tool，选中Functional，进⾏功能仿真。
点击Generate Functional Simulation Netlist，进⾏仿真，波形输出；点击是。
仿真完毕，可以检验波形，看波形。
将此电路转化为⽐较简单的电路转化过程如下：点击File—>Create/Update—>Create Symbol Files for Current File点击保存。
（4）新建图层BDF格式，在Project中找到以ls138命名的简单元件。
再点击右键，选中Generate Pins for System Ports 页⾯如下：保存，再运⾏仿真。
（4）分配引脚：观察引脚颜⾊变化：再将所绘制的电路，输⼊硬件设备中。
点击Start开始。
