带传动的安装与维护发布时间:2021-11-24T05:49:23.005Z 来源:《电力设备》2021年第10期作者:刘恒宽[导读] 有开口传动、交叉传动和半交叉传动等,分别满足各种类型的主动轴和从动轮轴之间的相对位置和不同运动时的旋转方式。
由于平型履带传动机械结构简单,但是很容易发生打滑,通常在3左右的范围内使用。
(徐州机电技师学院)摘要:新型带式两轴传动器目前可广泛应用于两轴之间的各种中心轴向传动,根据两种传动工作原理的不同,有一种是依靠减速带与传动带与齿轮间间的摩擦力相互影响传动的带带摩擦式同步带动轮传动,还有一种是依靠传动带与装在带轮上的啮合齿相互带动啮合进行传动的带齿同步带动式传动。
本文介绍了普通传动带维护设备在特殊日常使用环境条件下的日常保养维护方法及其维修应该特别注意的一些问题。
关键词:带传动工作原理维护一、带传动的类型1.平带传动:有开口传动、交叉传动和半交叉传动等,分别满足各种类型的主动轴和从动轮轴之间的相对位置和不同运动时的旋转方式。
由于平型履带传动机械结构简单,但是很容易发生打滑,通常在3左右的范围内使用。
2.V带和V带轮V带是一种由断面成为梯形的各种环形式传动带组成的总称,分特殊带芯V带和常见的普通V带两大类。
与其他平行式传动履带相比,它具有安装简单、占地面积少、传动效率高、噪声低等优势,在整个传动领域中都占据着重要的地位。
主要适用于电动机及内燃机驱动的各种机械装置的动力传递。
普通V带:V带轮是V带轮结构由轮缘、轮辐和轮毂组成根据轮辐结构分为实心式带轮、辐板式带轮、轮辐式带轮三种,V带轮常用材料为灰铸铁、钢、铝合金或工程塑料等,其中以灰铸铁应用最广。
3.圆皮带传动:比如放映机,缝纫机,一些小动力或手动机械上作为传动。
带传动有很好的弹性,在运行过程中缓解冲击振动,运动平稳,噪音低,载荷过大时皮带打滑,起到保护机械作用。
4.多楔带传动:(1)多楔带与多边形楔子传动带轮之间的反向接触带表面积及其承受摩擦力的应力相对较大,载荷沿着传动带宽不同方向的运动分布比较均匀,因而其反向传动阻力性能更大.(2)由于该履带体薄而轻、柔性好、结构合理,故履带工作时的应力小,可在较小的移动履带上进行工作.(3)多楔带还分别兼备了电磁传动时的振动小、散热快、运转平稳、使用时间的延伸长小、传动比较大和由于电磁传动极限大在线路上的移动运行速度高等多大优势,因而它的使用寿命较长。

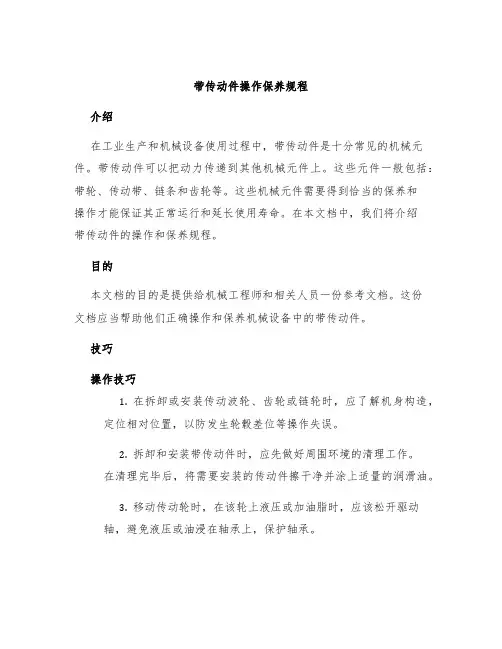

带传动件操作保养规程介绍在工业生产和机械设备使用过程中,带传动件是十分常见的机械元件。
带传动件可以把动力传递到其他机械元件上。
这些元件一般包括:带轮、传动带、链条和齿轮等。
这些机械元件需要得到恰当的保养和操作才能保证其正常运行和延长使用寿命。
在本文档中,我们将介绍带传动件的操作和保养规程。
目的本文档的目的是提供给机械工程师和相关人员一份参考文档。
这份文档应当帮助他们正确操作和保养机械设备中的带传动件。
技巧操作技巧1.在拆卸或安装传动波轮、齿轮或链轮时,应了解机身构造,定位相对位置,以防发生轮毂差位等操作失误。
2.拆卸和安装带传动件时,应先做好周围环境的清理工作。
在清理完毕后,将需要安装的传动件擦干净并涂上适量的润滑油。
3.移动传动轮时,在该轮上液压或加油脂时,应该松开驱动轴,避免液压或油浸在轴承上,保护轴承。
4.安装带传动件时,应正确安装并调整传动轴线和松紧度。
如带轮、连杆等节点,都应安装到满足设计要求的位移位置,并进行松紧度调整。
5.如果安装带轮时轴线不是太准,可采取小加工量的方法,如毛坯带轮铣或刨平。
6.在运行中,带轮应碰到胶带口边缘,因为胶带口边缘比胶带中心粗一点。
7.在操作过程中,不得超载,以防损坏传动件。
保养技巧1.机器在使用后,应及时清洁其表面和内部的带传动件。
应使用干净的布或纸张来擦拭。
2.定期对机器进行检查和维护。
应定期检查传动带或传动链条的松紧度,并根据需要进行调整。
3.传动件的润滑应按照设备使用说明进行,用油和润滑脂形式不同,部位不同。
4.带传动件运行过程中应经常检查润滑状况,及时加润滑油,确保运行顺畅,并且减少故障发生的可能。
5.经常清洗和调整链条及传动带,保持其外表的干净卫生。
应避免链条或传动带的受潮、受腐蚀、老化和过度伸长。
6.在使用过程中,应注意不得超载。
如有超载情况应立即停机检查,以防带传动件发生过度磨损或断裂。
总结在机械设备中,带传动件被广泛使用。
操作和保养带传动件的正确方法可以延长其寿命并减少故障的发生。
带传动的运行和维护方法
传动系统是车辆的重要组成部分,它将动力从发动机传输到车辆的驱动轮上。
以下是一些关于传动系统运行和维护的方法:
1. 正确的驾驶方式:合理驾驶可以减少传动系统的磨损。
避免急刹车、急加速以及频繁的换挡,这样能减轻传动系统的负担,延长使用寿命。
2. 定期更换润滑油:传动系统中的润滑油起到润滑和保护零件的作用。
定期更换润滑油可以确保传动系统正常工作。
具体的更换周期可以参考车辆的使用手册或者向专业技术人员咨询。
3. 注意换挡时机:在换挡时,确保车辆的速度和转速相匹配。
换挡时不要过于迅速或者拖延,以免对传动系统造成不必要的损坏。
4. 避免超载:超过传动系统承载能力的负荷会导致传动系统过度磨损。
确保不超过车辆的额定载重量,并避免超载。
5. 定期检查和维护:定期检查传动系统的状况,包括传动皮带、链条和其他相关零部件的磨损程度。
如果发现问题,及时修理或更换零件。
6. 车辆停放时的注意事项:在停车时,确保车辆处于空挡或者使用手刹,避免长时间使用离合器踏板踩住。
请注意,这些只是一些一般的建议,具体的运行和维护方法可能会因车辆类型和制造商而有所不同。
建议您参考车辆的使用手册或者咨询专业技术人员以获取更详细和准确的信息。

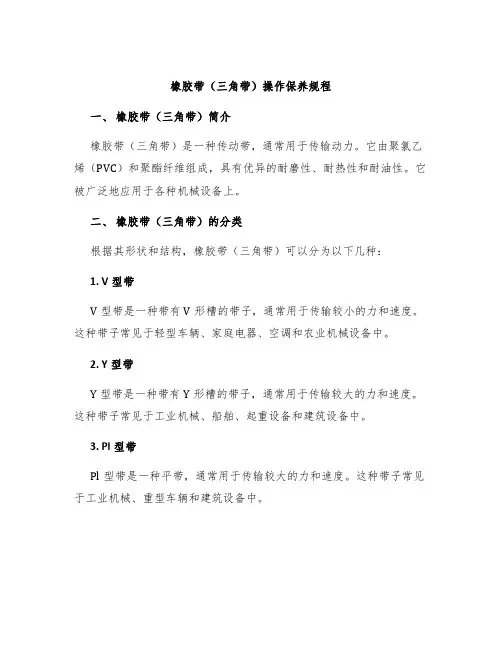

橡胶带(三角带)操作保养规程一、橡胶带(三角带)简介橡胶带(三角带)是一种传动带,通常用于传输动力。
它由聚氯乙烯(PVC)和聚酯纤维组成,具有优异的耐磨性、耐热性和耐油性。
它被广泛地应用于各种机械设备上。
二、橡胶带(三角带)的分类根据其形状和结构,橡胶带(三角带)可以分为以下几种:1. V型带V型带是一种带有V形槽的带子,通常用于传输较小的力和速度。
这种带子常见于轻型车辆、家庭电器、空调和农业机械设备中。
2. Y型带Y型带是一种带有Y形槽的带子,通常用于传输较大的力和速度。
这种带子常见于工业机械、船舶、起重设备和建筑设备中。
3. Pl型带Pl型带是一种平带,通常用于传输较大的力和速度。
这种带子常见于工业机械、重型车辆和建筑设备中。
三、橡胶带(三角带)的操作和保养1. 操作规程(1)带的安装橡胶带(三角带)的安装应该由专业人员完成。
在安装之前,应仔细检查带子是否有损坏或磨损。
如果发现带子有问题,应及时更换。
(2)带的张紧橡胶带(三角带)的张紧应该根据设备制造商的说明书来进行。
一般来说,标准气温下,带子的张紧应该能够以指压力为准,即在带子中间的最长伸展处以力压压带子中间,压缩量约为1/4。
(3)带的使用橡胶带(三角带)的使用时间和次数应该记录下来。
在使用过程中,应避免专心操作,养成随时关注机器运作状态的习惯。
使用过程中,应注意检查带子的磨损、张紧和松动情况,并及时作出调整。
2. 保养规程(1)清洁带子带子在运转中会产生许多灰尘和油脂,这些污物会影响带子的生命周期和传动效率。
因此,应该定期用软布或毛刷轻轻擦拭带子。
擦拭时应避免使用酸性溶液、碱性溶液以及热水,以免带子变形或者影响传动效率。
(2)保持带子干燥带子是由纤维和橡胶制成的,长时间被水浸泡和潮湿空气中容易使带子变形和开裂。
因此,带子应保持干燥。
如果带子被浸泡在水中,应该立即清洗和擦干。
(3)避免暴晒和高温带子被暴晒和高温会有助于带子老化和生命力的降低,因此在储存、运输和使用过程中,应尽可能地避免暴晒和高温环境。
v带的安装维护注意事项如果你正在考虑V带(V-belt)的安装和维护,以下是一些注意事项:安装注意事项:1. 正确选择尺寸:选择适当尺寸的V带,确保它符合设备和传动系统的规格要求。
2. 对齐传动组件:在安装过程中,确保所有传动组件(例如轮毂、滑块)都被正确对齐。
不正确的对齐可能导致V带的提前磨损和故障。
3. 适当张紧:V带需要适当的张紧,张紧力不应太大也不应太小。
过紧的V带会导致轴承和轴的额外负载,而过松可能导致带的打滑和提前磨损。
4. 使用正确的工具:在安装V带时,使用适当的工具,如带张紧器,以确保正确的张紧。
5. 检查轮槽:检查驱动和被驱动轮的槽,确保它们清洁,没有油污或其他物质,以确保良好的带接触。
维护注意事项:1. 定期检查张紧:定期检查V带的张紧力,并根据需要进行调整。
张紧力的变化可能是带磨损或其他问题的迹象。
2. 清理:定期清理V带和轮槽,防止油污、尘埃和其他杂物的积聚。
这有助于减少摩擦和提高传动效率。
3. 替换磨损的V带:一旦发现V带出现裂纹、变形或其他磨损迹象,应立即更换,以防止进一步损坏。
4. 注意温度:避免过热,因为高温可能导致V带的提前老化。
确保传动系统的冷却系统正常工作。
5. 避免过载:避免过载传动系统,因为这可能导致V带的过度磨损和故障。
6. 记录维护历史:记录V带的维护历史,包括更换日期、张紧力的调整等信息。
这有助于预测带的寿命并进行及时的维护。
请注意,以上建议可能因具体情况而有所不同,具体取决于所使用的V带类型和传动系统的特性。
在进行安装和维护之前,请参考制造商提供的详细说明和建议。
v带传动防止打滑措施嘿,朋友们!今天咱们来聊聊 V 带传动防止打滑的那些妙招!为啥要防止 V 带传动打滑呢?这就好比你骑自行车,链条老掉,那还能顺顺利利地骑吗?V 带传动要是打滑了,那整个机器的运转就会出大问题,效率低下不说,还可能损坏设备呢!那咱们来看看有哪些具体措施。
首先,得选对 V 带。
就像你买鞋子得合脚一样,V 带也得和传动系统匹配。
要根据传动功率、转速等因素,选那种尺寸合适、质量靠谱的 V 带。
别为了省钱买那些质量差的,不然它可不给你好好干活!这一步很关键哦,选对了 V 带,就等于成功了一半。
然后呢,要合理调整 V 带的张紧力。
想象一下,V 带就像一根橡皮筋,太紧容易断,太松又使不上劲。
所以得把这个“橡皮筋”的松紧调到恰到好处。
怎么调?可以使用专门的张紧装置,比如定期调整螺栓、改变中心距等。
这操作说起来简单,做起来可得细心,就像给琴弦调音一样,得有耐心。
还有哦,要注意 V 带的安装和维护。
安装的时候,可别毛毛躁躁的,要按照正确的方法来,保证 V 带在轮槽中位置正确。
平时呢,多给 V带做做“体检”,看看有没有磨损、裂纹之类的问题。
要是发现有毛病,赶紧换,别等到它彻底罢工了才着急。
另外,保持传动轮的良好工作状态也很重要。
传动轮就像 V 带的“伙伴”,要是“伙伴”不靠谱,V 带也干不好活。
所以要确保传动轮的表面光滑,没有油污、杂物。
要是传动轮表面坑坑洼洼的,那 V 带还不得被折腾得晕头转向啊!做好这些措施,那效果可是杠杠的!能大大减少 V 带传动打滑的情况,让机器运转得稳稳当当,效率高高的。
就像一辆保养良好的汽车,跑起来又快又顺!总之,防止 V 带传动打滑可不是一件小事,从选对 V 带到精心维护,每一步都不能马虎。
咱们把这些措施都做好了,就能让 V 带传动乖乖听话,为咱们的生产和生活服务啦!朋友们,记住了没?。
V带安装与维护教案教学内容师生互动设计意图开展极速60S的拓展思维游戏教师说明游戏规则,学生快速找出10幅图片对应的数字引领学生养成多角度思考问题的习惯活跃课堂氛围创设情境机械加工专业学生王小龙在校加工厂实习,接到加工佛珠任务后,发现厂内台钻钻速不符合佛珠加工要求,需要调速,同时V带老化需要更换。
引出工作任务:1、对V带更换2、对台钻调速教师描述工作情境,学生分析出工作任务创设真实工作情境,激发学生的学习热情,获得职业认同感,实现情感目标解决任务一V 带更换一、对台钻中V带进行更换应用翻转课堂,强调7S管理后,让学生以小组为单位开展V带的更换。
由于之前通过微课学习过关于V带的更换的微课,学生基本可以进行拆装,但出现了一些更换不合格的现象。
二、得出安装、维护与张紧要点学生开展V带更换的实践操作,教师巡回指导从而检验了学生微课学习效果,并培养了团队合作意识解决任务一V 带更换1、操作完成后,组间交换、检查、评价,总结问题出现的原因及更正的方法并及时调整。
出现了以下问题:2、判断张紧度的方法。
(1)按压法:大拇指将带按下15mm为宜。
调整出标准张紧度尝试按压。
(2)听声法播放V带处于不同张紧度时机构运转的声音。
(过松时、过紧时、张紧度合适时)。
各组交换、检查、评价,发现问题解决问题,并及时调整,教师巡回指导帮助解决问题教师调整出标准张紧度,学生按压感受教师播放三段声音视频,学生感知其不同培养学生发现问题、解决问题的能力让学生对V带张紧度有最直接的感受为学生提供多种判断V带张紧度的方法,克服困难掌握了以上两种方法学生完全可以判断V带张紧度是否合适。
(3)总结V带安装、维护要点①V带在槽中位置必须与槽面平齐②两带轮轴线相互平行③张紧度以大拇指按下15mm为宜④V带必须同时同组更换⑤V带传动必须安装防护罩(4)V带张紧方法①调整中心距②使用张紧轮学生自主查阅资讯材料,重点学习张紧轮安放位置及原因,理解平带与V带的结构特点及抗弯性决定了张紧轮的内外位置,包角对带传动的影响决定张紧轮所靠近的带轮。
简述v带的正确使用和调整方法
V带是一种常用于传动轴的零件,其作用是将动力从发动机传递到车轮。
正确使用和调整V带可确保车辆的安全和高效运行。
首先,应选择适合车辆的正确型号的V带。
使用不合适的型号可能导致传动轴无法正确传递动力,甚至可能损坏其他零件。
在选择V 带时,应注意其长度和宽度,以确保与车辆的原始规格相匹配。
其次,在安装V带前,应检查所有轮组件,确保它们的位置正确且运动自如。
如果轮子不正确安装,可能会导致V带的损坏或者打滑,从而影响车辆的性能。
在V带安装后,应检查并调整其张力。
V带的张力应该是正确的,过紧或者过松都会影响其性能和寿命。
正确的张力可以通过使用张力计来测量,或者通过手动检查V带弯曲的程度来判断。
最后,要定期检查V带的磨损和损坏,并及时更换。
磨损和损坏会影响V带的性能和寿命,甚至可能导致传动轴的损坏。
总之,V带的正确使用和调整方法是确保车辆安全和高效运行的关键。
正确选择和安装V带,定期检查和维护,可以延长其寿命并提高车辆的性能和可靠性。
