五羊本田摩托车维修与保养技术手册一、概述本手册旨在为五羊本田摩托车用户提供全面的维修与保养技术指导。
本手册将详细介绍摩托车的基本结构、常见故障诊断与排除、日常保养方法以及维修技巧，帮助用户正确掌握摩托车维修与保养技术，延长车辆使用寿命，提高行驶安全性。
二、摩托车结构简介1.发动机部分：包括曲轴、气缸体、活塞、连杆、曲轴轴承等主要部件的介绍和作用。
2.传动部分：包括离合器、变速器和传动链条等部件的介绍和作用。
3.刹车部分：包括刹车盘、刹车鼓、刹车线、刹车把手等部件的介绍和作用。
4.电气部分：包括电池、电机、控制器、充电器的介绍和作用，以及日常维护注意事项。
三、故障诊断与排除1.启动困难：常见原因及排除方法。
2.发动机过热：常见原因及排除方法。
3.行驶中熄火：常见原因及排查步骤。
4.灯光不亮或闪烁：检查保险丝和灯泡，排除线路故障。
5.其他常见故障及解决方法。
四、日常保养方法1.更换空气滤清器滤芯：定期清理并更换滤芯，保证进气清洁。
2.更换机油和机滤：根据使用情况和车辆保养周期，定期更换。
3.检查刹车油和齿轮油：定期检查油液位，必要时更换。
4.检查轮胎气压和磨损情况：定期检查轮胎气压，保证行驶安全。
5.清洗发动机和排气系统：定期清洗发动机和排气系统，保持车辆清洁。
五、维修技巧1.更换皮带时调整松紧度：正确调整皮带松紧度，可避免皮带损坏。
2.更换链条润滑油时使用适量：过量润滑油可能导致排气系统堵塞。
3.更换火花塞时注意清洁：更换前需将火花塞表面清洁，避免影响点火性能。
4.调整离合器线时注意力度：过松或过紧的力度可能导致车辆行驶不稳定。
六、特殊情况处理1.更换电池后无法启动：检查新电池是否正确安装，必要时请专业人员协助处理。
2.更换电机后无法充电：检查电机和充电器是否匹配，必要时请专业人员协助处理。
3.其他特殊故障及应对方法。
七、注意事项1.未经专业培训，切勿自行拆装或维修发动机等关键部件。
2.在维修过程中，务必注意人身安全和环保，避免不必要的损坏和污染。

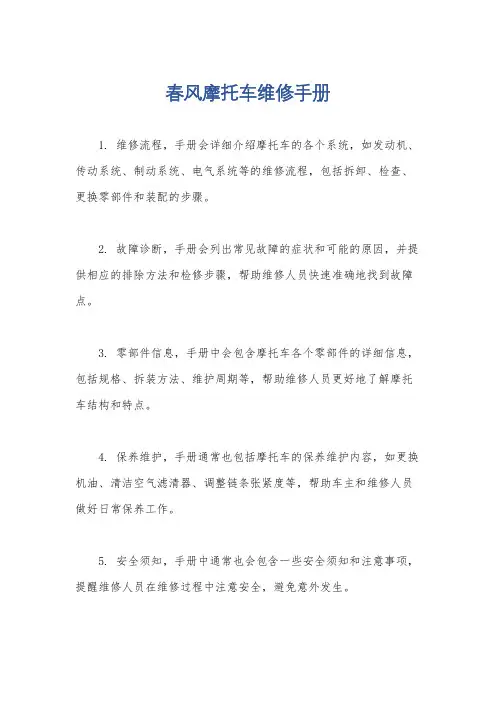

春风摩托车维修手册
1. 维修流程，手册会详细介绍摩托车的各个系统，如发动机、传动系统、制动系统、电气系统等的维修流程，包括拆卸、检查、更换零部件和装配的步骤。
2. 故障诊断，手册会列出常见故障的症状和可能的原因，并提供相应的排除方法和检修步骤，帮助维修人员快速准确地找到故障点。
3. 零部件信息，手册中会包含摩托车各个零部件的详细信息，包括规格、拆装方法、维护周期等，帮助维修人员更好地了解摩托车结构和特点。
4. 保养维护，手册通常也包括摩托车的保养维护内容，如更换机油、清洁空气滤清器、调整链条张紧度等，帮助车主和维修人员做好日常保养工作。
5. 安全须知，手册中通常也会包含一些安全须知和注意事项，提醒维修人员在维修过程中注意安全，避免意外发生。
总的来说，春风摩托车维修手册是维修人员和车主维护摩托车的重要参考资料，它能够帮助他们更好地了解摩托车的结构和工作原理，掌握正确的维修方法，确保摩托车的安全和可靠运行。
希望这些信息能够对你有所帮助。

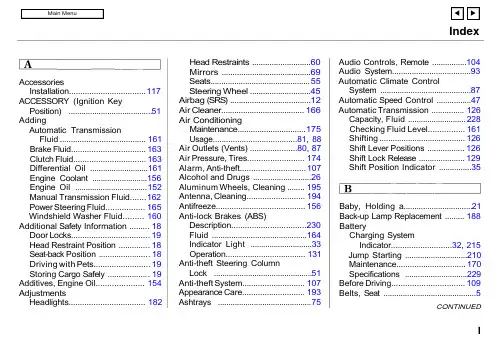

AccessoriesInstallation.................................. 117ACCESSORY (Ignition KeyPosition) .......................................51AddingAutomatic TransmissionFluid ....................................... 161Brake Fluid................................. 163Clutch Fluid................................ 163Differential Oil ...........................161Engine Coolant ..........................156Engine Oil ..................................152Manual Transmission Fluid.......162Power Steering Fluid................. 165Windshield Washer Fluid......... 160Additional Safety Information ......... 18Door Locks................................... 19Head Restraint Position .............. 18Seat-back Position ....................... 18Driving with Pets......................... 19Storing Cargo Safely ................... 19Additives, Engine Oil..................... 154AdjustmentsHeadlights (182)Head Restraints ...........................60Mirrors .........................................69Seats.............................................. 55Steering Wheel ............................45Airbag (SRS) .....................................12Air Cleaner...................................... 166Air ConditioningMaintenance............................... 175Usage......................................81, 88Air Outlets (Vents) .....................80, 87Air Pressure, Tires......................... 174Alarm, Anti-theft............................. 107Alcohol and Drugs ...........................26Aluminum Wheels, Cleaning ........ 195Antenna, Cleaning.......................... 194Antifreeze........................................ 156Anti-lock Brakes (ABS)Description.................................230Fluid ............................................164Indicator Light .............................33Operation.................................... 131Anti-theft Steering ColumnLock ..............................................51Anti-theft System............................ 107Appearance Care............................ 193Ashtrays .. (75)Audio Controls, Remote ................104Audio System....................................93Automatic Climate ControlSystem ..........................................87Automatic Speed Control ................47Automatic Transmission ............... 126Capacity, Fluid ...........................228Checking Fluid Level................ 161Shifting ....................................... 126Shift Lever Positions ................. 126Shift Lock Release ..................... 129Shift Position Indicator (35)Baby, Holding a................................21Back-up Lamp Replacement ......... 188BatteryCharging SystemIndicator...........................32, 215Jump Starting .............................210Maintenance............................... 170Specifications .............................229Before Driving................................ 109Belts, Seat . (5)CONTINUEDBeverage Holder ..............................73Body Repair ....................................200Brakes ............................................. 130Anti-lock System (ABS) ............ 131Break-in, New Linings............... 110Fluid............................................ 163Light, Burned-out ......................188Parking .........................................71System Indicator.......................... 32Wear Indicators ......................... 130Brakes, ABSDescription.................................230Operation.................................... 131System Indicator.......................... 33Braking System.............................. 130Break-in, New Car.......................... 110Brightness Control,Instruments..................................41Brights, Headlights..........................40Bulb Replacement.......................... 184Back-up Lights........................... 188Brake Lights............................... 188Ceiling Lights............................. 189Courtesy Lights ......................... 189Front Side Marker Lights......... 186Headlights. (184)License Plate Lights ..................189Parking Lights ........................... 186Rear Side Marker Lights .......... 187Specifications .............................229Trunk Light................................ 191Turn Signal Lights..................... 185Bulbs, Halogen . (184)Cables, Jump Starting with ........... 210Cancel Button ...................................49Capacities Chart .............................228Carbon Monoxide Hazard...............26Cargo, Loading............................... 118Car Seats for Children .....................20Cassette PlayerCare............................................. 106Operation...................................... 98CAUTION, Explanation of ................ii CD Changer.................................... 100Ceiling Lights ...................................76Certification Label ..........................226Chains ............................................. 181Change OilHow to (154)When to ...................................... 146Changing a Flat Tire ...................... 203Changing Engine Coolant............. 157Charging System Indicator .....32, 215Check Engine Light................. 33, 216CheckingAutomatic TransmissionFluid ....................................... 161Battery Condition ...................... 170Brake Fluid................................. 163Clutch Fluid................................ 165Differential Oil ...........................162Drive Belts.................................. 176Engine Coolant ..........................156Engine Oil .................................. 152Fuses ...........................................218Manual Transmission Fluid...... 162Power Steering Fluid................. 165Checklist, Before Driving.............. 120Child Safety.......................................20Cigarette Lighter.............................. 74Cleaner, Air..................................... 166CleaningAluminum Wheels..................... 195Antenna....................................... 194Exterior.......................................194Interior........................................ 197Leather........................................ 197Seat Belts.................................... 197Vinyl............................................ 197Windows..................................... 198Wood Trim ................................. 197CLEAN Light.................................. 106Climate Control System ..................87Clock, Setting the............................. 72Clutch Fluid.................................... 165Code, Audio system....................... 105CO in the Exhaust............................26Cold Weather, Starting in.............. 122Compact Spare ...............................202Console Compartment.....................73Controls, Instruments and ..............29CoolantAdding ........................................ 156Checking .................................... 156Proper solution .......................... 156Temperature Gauge ....................37Corrosion Protection ..................... 199Courtesy Lights ................................76Crankcase Emission ControlSystem ........................................235Cruise Control Operation ................47Customer Relations Office (241)DANGER, Explanation of.................. ii Dashboard ........................................30Daytime Running Lights .................40Dead Battery, What to do ..............210Defog and Defrost...................... 86, 91Defogger, Rear Window.................. 44Defog, Rear Window........................44Defrosting the Windows............86, 91Dexron ® II AutomaticTransmission Fluid.................... 161Differentral Oil ...............................162Dimensions.....................................228Dimming the Headlights................. 40DipstickAutomatic Transmission........... 161Engine Oil ..................................152Directional Signals ...........................41Disabled, Towing Your Car if .......223Disc Brake Wear Indicators..........130Disposal of Used Oil...................... 155DoorsLocking and Unlocking...............52Lockout Prevention .....................52Monitor Light. (34)Power Door Closers ....................53Power Door Locks....................... 52DOT Tire Quality Grading ............233Downshifting, 6-speed ManualTransmission.............................. 123Drive Belts ......................................176Driving ............................................ 119Economy..................................... 116In Bad Weather..........................135In Foreign Countries .....................111Driving Position MemorySystem (61)Economy, Fuel ...............................116Emergencies on the Road .............201Battery, Jump Starting ..............210Changing a Flat Tire .................203Charging System Indicator.......215Check Engine Light ..................216Checking the Fuses...................218Low Oil Pressure Indicator.......214Malfunction Indicator Lamp .. (216)CONTINUEDManually ClosingtheMoonroof.........................217Overheated Engine ...................212Emergency Brake ............................71Emergency Flashers........................ 44Emission Controls ..........................235EngineBelts............................................ 176Check Light..........................33, 216Coolant Temperature Gauge...... 37Malfunction IndicatorLamp.................................33, 216Oil Pressure Indicator .........32, 214Oil, What Kind to Use (15)3Overheating ...............................212Specifications .............................229Ethanol in Gasoline........................ 111Evaporative Emission controls .....235Exhaust Fumes.................................26Exhaust Gas RecirculationSystem ........................................236Expectant Mothers, Use of SeatBelts by.........................................10Exterior, Cleaning the . (194)Fabric, Cleaning............................. 197Fan, Interior................................ 81, 92Features, Comfort andConveniences...............................79Filling the Fuel Tank ..................... 112FiltersFuel............................................. 167Oil................................................ 154First Gear, Shifting......................... 128Flashers, Hazard Warning ..............44Flat Tire, Changing a .....................203FluidsAutomatic Transmission........... 161Brake........................................... 163Clutch .........................................165Differential Oil ...........................162Manual Transmission ............... 162Power Steering .......................... 165Windshield Washer ....................... 160FM Stereo RadioReception...................................... 94Four-way Flashers............................44Front End, Towing by Emergency Wrecker.. (223)Fuel.................................................. 110Fill Door and Cap ...................... 112Filter ............................................167Gauge............................................ 37Octane Requirement .................110Oxygenated................................ 110Reserve Indicator......................... 35Tank, Filling the ........................112Fuel Mileage, Improving............... 116Fuel Station Procedures ................ 112Fuses, Checking the . (218)Gasohol........................................... 111Gasoline .......................................... 110Filter............................................ 167Fuel Reserve Indicator ................35Gauge............................................ 37Octane Requirement .................110Oxygenated Fuels...................... 110Tank, Filling the ........................112Gauges ..............................................36Engine Coolant Temperature.....37Fuel ...............................................37GAWR(Gross Axle Weight Rating) (137)Gearshift Lever PositionsAutomatic Transmission (126)6-speed ManualTransmission (123)Glass Cleaning (198)Glove Box (54)GVWR (Gross Vehicle WeightRating) (137)Halogen Headlight Bulbs (184)Hazard Warning Flashers (44)HeadlightsAiming (182)Daytime Running Lights (40)High Beam Indicator (35)High Beams, Turning on (40)Low Beams, Turning on (40)Reminder Chime (40)Replacing Halogen Bulbs (184)Turning on (40)Head Restraints (60)Heating and Cooling (80)High Altitude, Starting at (122)High-Low Beam Switch (40)High Speed, Shifting at (124)Holding a Baby (20)Hood, Opening the (113)Horn (49)Hot Coolant, Warning about (156)Hydraulic Clutch (165)Hydroplaning (136)Identification Number, Vehicle (226)If Your Car has to be Towed (223)IgnitionKeys (50)Switch (51)Timing Control System (236)Important Facts AboutAirbags (13)Indicator Lights, InstrumentPanel (31)Infant Restraint (19)Inflation, Proper Tire (177)Inside Mirror (69)Inspection, Tire (178)Instrument Panel (30)Instrument Panel Brightness (41)Interior Cleaning (197)Interior Lights (76)Introduction (i)Jacking Up the Car (205)Jack, Tire (204)Jump Starting (210)Keys (50)Label, Certification (226)Lane Change, signaling (41)Lap Belt (7)Lap/Shoulder Belts (6)Leaking of Exhaust into Car (26)Leather, Cleaning (197)Lighter, Cigarette (74)CONTINUED。

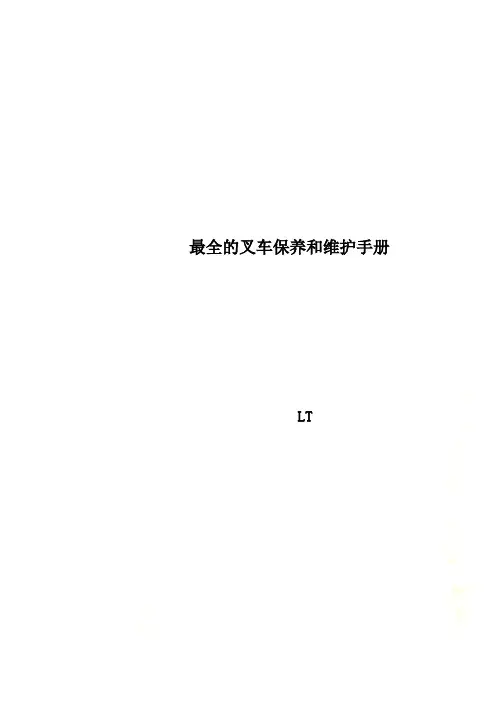

最全的叉车保养和维护手册LT最全的叉车保养和维护手册你驾驶和使用的叉车你了解吗？按时进行保养吗？你的保养有规律吗？你有保养操作标准吗？如果得到答案是否认的，那么我要说你不符合叉车驾驶使用的要求？对自己驾驶的车辆状况不能全面了解，如何更好地使用叉车呢？没有按时保养怎么能保证叉车的性能稳定呢？保养没有规律，怎么能使车辆润滑及清洁到位呢？没有按操作标准进行操作，怎么能保证保养程序的进行呢？如果这些你都没做到或者是没做！那么我会说，你的车辆快大修了，该进修理厂了！也许你会说我也在正常使用呀！车辆也没出什么问题呀！虽然暂时没有出现问题，但并不代表没有问题，只不过问题从内里开始形成，等到问题出现在外表的时候，就该是修理或者是大修了，而保养就是为了把里面的、能够引发问题的这局部原因给处理掉。
保养做好了，车辆才有能始终保持一个好的状态运行，才能有更高的工作效率。
这些最根本的工作都没做好或者没做，你拿什么来去保证叉车的正常和平安使用呢？下面整理了局部叉车日常保养台时及保养操作标准以供参照学习！以下资料仅供参考！一、易损件清单序号描述图形/规格数量/每次1 空气滤清器滤芯30HB(kw1330) 12 燃油滤清器HECX7085 13 机油滤清器JX85100 14 液压油回油滤清器A300-603010-000 15 发动机机油CD级以上15W/40(柴油机)SF级以上15W/40(汽油机)5升(1t-1.8t)6.5-7.5升(2t-3.8t)6 液压油L-HM32(高寒环境：L-HV32)35-40升(1t-1.8t)40-50升(2t-3.8t)7 液力传动油6号液力传动油6升(1t-1.8t) 8升(2t-3.8t)8 齿轮油GL-5 85W/90 5.5升(1t-1.8t) 8升(2t-3.8t)9 制动液求是牌HZY3制动液或DOT3制动液1.5升(1t-3.8t)10 防锈防冻液中石化FD-2防冻液10-11升11 润滑脂〔黄油〕通用锂基润滑脂二、保养配件及解说序号1：空气滤清器序号2：燃油滤清器序号3：机油滤清器序号4:液压油回油滤清器国产柴油发动机专用进口柴油发动机专用汽油发动机专用序号5：发动机机油序号6：液压油序号7：液力传动油序号8：齿轮油序号9：制动油三、维护保养时间及内容保养周期：166小时或1个月以先到为准序号工程步骤6 发动机机油更换3 机油滤清器更换2 燃油滤清器更换1 空气滤清器滤芯检查清洁4 液力变速箱吸油滤芯更换10 制动液检查6 发动机机油更换8 液力变速箱油液更换保养周期：322小时或2个月以先到为准序号工程步骤10 制动液检查调整3 机油滤清器更换1 空气滤清器滤芯检查清洁6 发动机机油更换2 燃油滤清器更换保养周期：500小时或3个月以先到为准序号工程步骤3 机油滤清器更换2 燃油滤清器更换1 空气滤清器滤芯检查清洁10 制动液检查调整6 发动机机油更换9 差速器齿轮油检查调整保养周期：666小时或4个月以先到为准序号工程步骤3 机油滤清器更换2 燃油滤清器更换1 空气滤清器滤芯检查清洁10 制动液检查调整6 发动机机油更换9 差速器齿轮油检查调整保养周期：832小时或5个月以先到为准序号工程步骤3 机油滤清器更换2 燃油滤清器更换1 空气滤清器滤芯检查清洁10 制动液检查调整9 差速器齿轮油检查调整保养周期：1000小时或6个月以先到为准序号工程步骤6 发动机机油更换3 机油滤清器更换2 燃油滤清器更换1 空气滤清器滤芯更换4 液力变速箱吸油滤芯更换8 液力变速箱油液更换9 变速器齿轮油检查调整10 制动液检查5 液压油回油滤清器更换7 液压油更换保养周期：1166小时或7个月以先到为准序号工程步骤6 发动机机油更换3 机油滤清器更换2 燃油滤清器更换10 制动液检查调整1 空气滤清器滤芯检查清洁9 差速器齿轮油检查调整保养周期：1332小时或8个月以先到为准序号工程步骤6 发动机机油更换3 机油滤清器更换2 燃油滤清器更换10 制动液检查调整1 空气滤清器滤芯检查清洁9 差速器齿轮油检查调整保养周期：1500小时或9个月以先到为准序号工程步骤6 发动机机油更换3 机油滤清器更换2 燃油滤清器更换10 制动液检查调整1 空气滤清器滤芯检查清洁9 差速器齿轮油检查调整保养周期：1666小时或10个月以先到为准序号工程步骤6 发动机机油更换3 机油滤清器更换2 燃油滤清器更换1 空气滤清器滤芯检查清洁10 制动液检查调整9 差速器齿轮油检查调整保养周期：1832小时或11个月以先到为准序号工程步骤6 发动机机油更换3 机油滤清器更换2 燃油滤清器更换1 空气滤清器滤芯检查清洁10 制动液检查调整9 差速器齿轮油检查调整保养周期：2000小时或12个月以先到为准序号工程步骤6 发动机机油更换3 机油滤清器更换2 燃油滤清器更换1 空气滤清器滤芯更换4 液力变速箱吸油滤芯更换8 液力变速箱油液更换9 变速器齿轮油检查调整10 制动液检查5 液压油回油滤清器更换7 液压油更换四、定期更换关键平安零件关键平安零件名称使用年限〔年〕制动软管或硬管1-2起升系统用液压胶管1-2起升链条2-4 液压系统用高压胶管或软管 2制动液油杯2-4燃油软管 2液压系统内部密封件 2五、保养常用配件解说序号1：空气滤清器滤芯安装在车身右侧序号5：液压油回油滤清器更换红框为液压油回油滤清器总成，更换时将盖板螺丝拧松取出序号7：液压油更换〔液压油位于车身右侧空气滤清器下方〕•L刻度线标示液面下线，装4米〔含4米〕以下门架的车型〔包含全自由门架〕液面必须高于此刻度。

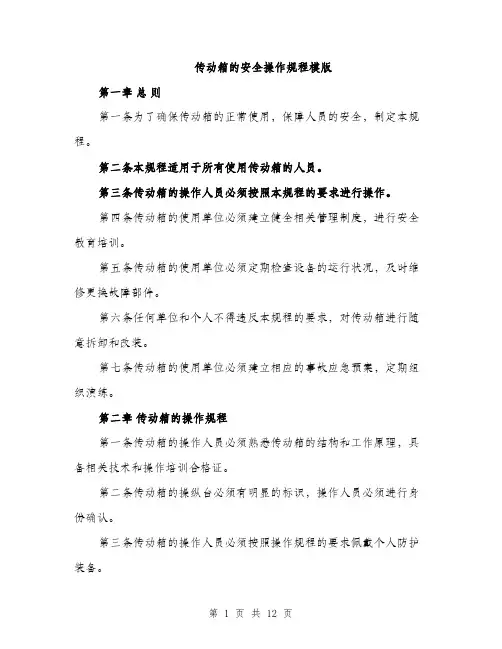

传动箱的安全操作规程模版第一章总则第一条为了确保传动箱的正常使用，保障人员的安全，制定本规程。
第二条本规程适用于所有使用传动箱的人员。
第三条传动箱的操作人员必须按照本规程的要求进行操作。
第四条传动箱的使用单位必须建立健全相关管理制度，进行安全教育培训。
第五条传动箱的使用单位必须定期检查设备的运行状况，及时维修更换故障部件。
第六条任何单位和个人不得违反本规程的要求，对传动箱进行随意拆卸和改装。
第七条传动箱的使用单位必须建立相应的事故应急预案，定期组织演练。
第二章传动箱的操作规程第一条传动箱的操作人员必须熟悉传动箱的结构和工作原理，具备相关技术和操作培训合格证。
第二条传动箱的操纵台必须有明显的标识，操作人员必须进行身份确认。
第三条传动箱的操作人员必须按照操作规程的要求佩戴个人防护装备。
第四条传动箱的操作人员必须按照操作规程的要求进行操作，不得违章操作。
第五条传动箱的操作人员必须定期对设备进行巡视，发现异常情况及时上报。
第六条传动箱的操作人员必须按照操作规程的要求进行设备的开机和关机。
第七条传动箱的操作人员必须严格控制设备的运行速度，不得超出规定范围。
第八条传动箱的操作人员必须保持工作场所的清洁和整齐，不得乱丢杂物。
第九条传动箱的操作人员必须定期进行设备的维护保养，确保设备的性能。
第十条传动箱的操作人员必须遵守操作规程中的各项安全提示和警告。
第三章传动箱的维护保养规程第一条传动箱的使用单位必须制定相应的维护保养计划，按照计划进行维护保养工作。
第二条传动箱的维护保养人员必须具备相关的技术和操作培训合格证。
第三条传动箱的维护保养人员必须定期对设备进行检查，发现异常情况及时处理。
第四条传动箱的维护保养人员必须按照维护保养规程的要求进行操作，不得违章操作。
第五条传动箱的维护保养人员必须定期更换设备的易损件和润滑油。
第六条传动箱的维护保养人员必须做好维护保养记录，并定期进行总结和分析。
第七条传动箱的维护保养人员必须定期进行设备的清洗和涂漆，确保设备的外观。

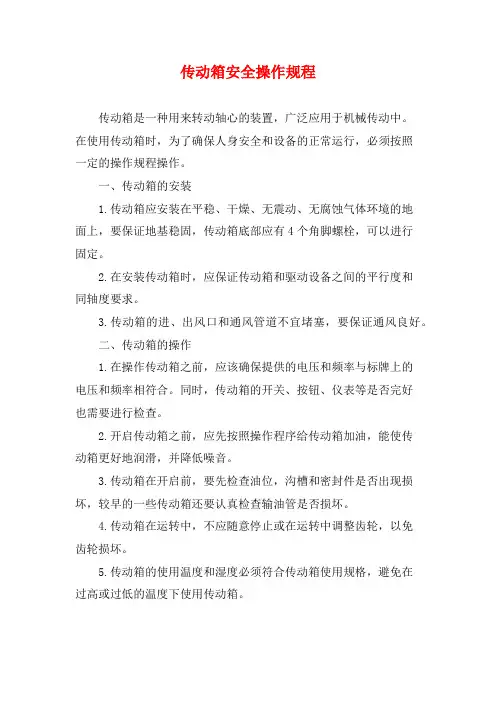

传动箱安全操作规程传动箱是一种用来转动轴心的装置，广泛应用于机械传动中。
在使用传动箱时，为了确保人身安全和设备的正常运行，必须按照一定的操作规程操作。
一、传动箱的安装1.传动箱应安装在平稳、干燥、无震动、无腐蚀气体环境的地面上，要保证地基稳固，传动箱底部应有4个角脚螺栓，可以进行固定。
2.在安装传动箱时，应保证传动箱和驱动设备之间的平行度和同轴度要求。
3.传动箱的进、出风口和通风管道不宜堵塞，要保证通风良好。
二、传动箱的操作1.在操作传动箱之前，应该确保提供的电压和频率与标牌上的电压和频率相符合。
同时，传动箱的开关、按钮、仪表等是否完好也需要进行检查。
2.开启传动箱之前，应先按照操作程序给传动箱加油，能使传动箱更好地润滑，并降低噪音。
3.传动箱在开启前，要先检查油位，沟槽和密封件是否出现损坏，较早的一些传动箱还要认真检查输油管是否损坏。
4.传动箱在运转中，不应随意停止或在运转中调整齿轮，以免齿轮损坏。
5.传动箱的使用温度和湿度必须符合传动箱使用规格，避免在过高或过低的温度下使用传动箱。
6.在传动箱运转中，不得随意打开或拆卸传动箱的护罩，以免发生危险。
7.在维修或保养传动箱的时候，工作人员必须先切断传动箱的电源，并对传动箱进行锁定，避免误动开关。
8.传动箱的电缆、线路上，不得出现裸露线头或破损情况，必要时需要进行维修或更换，以确保安全。
三、紧急情况在传动箱出现紧急情况的时候，例如传动箱起火、烟雾较大、承重不稳等情况，应立即切断传动箱的电源和气源，并通知有关负责人对传动箱进行处理，同时通知消防和相关部门处理。
总之，在使用传动箱的过程中，必须严格遵守操作规程，充分利用传动箱的优势，在确保人身安全和设备正常运行的前提下，提高工作效率。

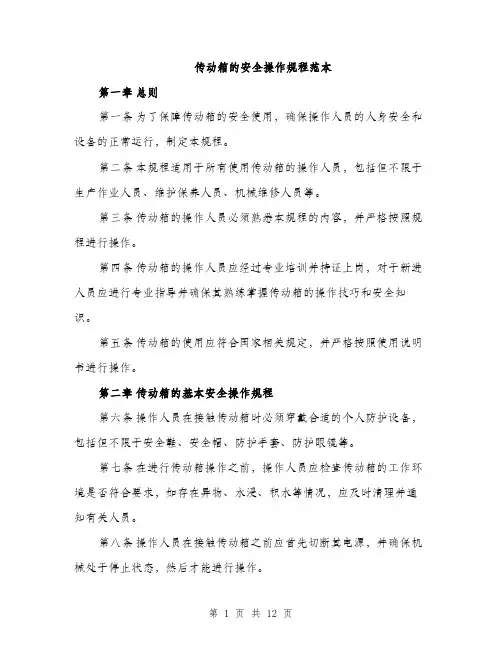

传动箱的安全操作规程范本第一章总则第一条为了保障传动箱的安全使用，确保操作人员的人身安全和设备的正常运行，制定本规程。
第二条本规程适用于所有使用传动箱的操作人员，包括但不限于生产作业人员、维护保养人员、机械维修人员等。
第三条传动箱的操作人员必须熟悉本规程的内容，并严格按照规程进行操作。
第四条传动箱的操作人员应经过专业培训并持证上岗，对于新进人员应进行专业指导并确保其熟练掌握传动箱的操作技巧和安全知识。
第五条传动箱的使用应符合国家相关规定，并严格按照使用说明书进行操作。
第二章传动箱的基本安全操作规程第六条操作人员在接触传动箱时必须穿戴合适的个人防护设备，包括但不限于安全鞋、安全帽、防护手套、防护眼镜等。
第七条在进行传动箱操作之前，操作人员应检查传动箱的工作环境是否符合要求，如存在异物、水浸、积水等情况，应及时清理并通知有关人员。
第八条操作人员在接触传动箱之前应首先切断其电源，并确保机械处于停止状态，然后才能进行操作。
第九条传动箱在运行过程中禁止随意调整控制装置、按下紧急停止按钮等行为，除非在紧急情况下需要采取措施时方可操作。
第十条传动箱在运行过程中禁止进行拆卸、维修等工作，除非经过相关人员审批，并采取相应的安全措施。
第十一条传动箱的操作人员禁止将异物、钥匙等物品放入传动箱内部，以免影响传动箱的正常工作。
第十二条操作人员在进行传动箱操作前，应先了解传动箱的工作原理、故障处理方法以及相应的应急措施，熟悉操作程序，并确保自己具备相应的操作技能和知识。
第十三条在操作过程中如发现异常情况，应立即停止操作，并及时向上级汇报和寻求相关专业人员的支持与帮助。
第三章传动箱的安全使用及维护保养规程第十四条传动箱在使用过程中，应定期进行维护保养工作，确保其正常运行和延长使用寿命。
第十五条传动箱的清洁工作应由专人负责，定期进行清理并保持其整洁。
第十六条操作人员应经常检查传动箱的各部位是否存在松动、脱落等情况，如发现问题应及时修复或更换相应的零配件。

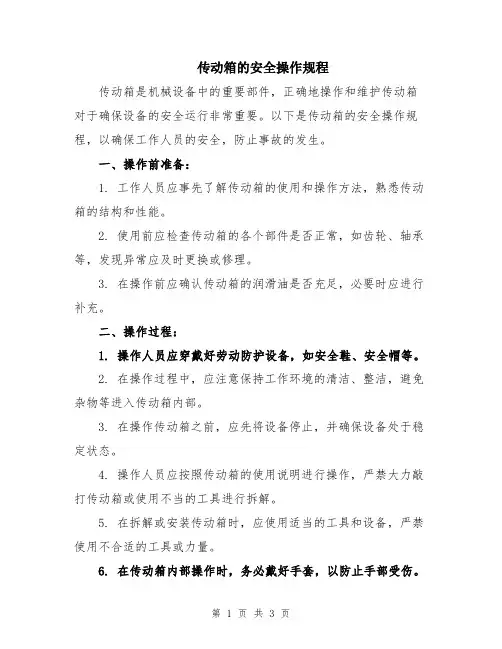

传动箱的安全操作规程传动箱是机械设备中的重要部件，正确地操作和维护传动箱对于确保设备的安全运行非常重要。
以下是传动箱的安全操作规程，以确保工作人员的安全，防止事故的发生。
一、操作前准备：1. 工作人员应事先了解传动箱的使用和操作方法，熟悉传动箱的结构和性能。
2. 使用前应检查传动箱的各个部件是否正常，如齿轮、轴承等，发现异常应及时更换或修理。
3. 在操作前应确认传动箱的润滑油是否充足，必要时应进行补充。
二、操作过程：1. 操作人员应穿戴好劳动防护设备，如安全鞋、安全帽等。
2. 在操作过程中，应注意保持工作环境的清洁、整洁，避免杂物等进入传动箱内部。
3. 在操作传动箱之前，应先将设备停止，并确保设备处于稳定状态。
4. 操作人员应按照传动箱的使用说明进行操作，严禁大力敲打传动箱或使用不当的工具进行拆解。
5. 在拆解或安装传动箱时，应使用适当的工具和设备，严禁使用不合适的工具或力量。
6. 在传动箱内部操作时，务必戴好手套，以防止手部受伤。
7. 如需更换传动箱内部的零部件，应选择原厂原件或符合规定标准的零部件。
三、维护保养：1. 每日工作结束后，应对传动箱进行清洗，清除传动箱内部的杂物和积灰。
2. 定期检查传动箱的润滑油状态，如发现润滑油过多或过少，应及时调整。
3. 定期检查传动箱的密封件，如橡胶垫圈、密封圈等，如发现损坏应及时更换。
4. 定期检查传动箱的齿轮磨损情况，如发现齿轮磨损严重，应及时更换。
5. 定期检查传动箱的轴承情况，如发现轴承损坏或偏移，应及时更换或调整。
6. 定期检查传动箱的传动效果，如发现传动效果不佳，应及时排除故障。
四、应急措施：1. 在操作过程中，如发现传动箱产生异常声音、异味等情况，应立即停止使用，并及时联系维修人员进行检修。
2. 如发生传动箱漏油、油温过高等情况，应立即停止使用，并联系维修人员进行排查和修理。
3. 在传动箱发生故障时，应采取相应的应急措施，如切断电源、紧急停车等。
JX560-12角传动箱使用维护手册BF201001-00SM宝鸡石油机械有限责任公司前言角传动箱是钻机中连接并实现动力传动的重要部件，为了使油田有关操作人员熟悉和掌握钻机角传动箱的使用，本手册介绍了角传动箱的结构、技术参数、操作维护等。
在使用其产品时所需的关于配套设备（或部件的）结构参数和使用维护等项内容以及相关的资料，详见配套设备的使用说明书。
在使用钻机角传动箱以前，参与此项工作的管理人员、技术人员和操作者必须仔细阅读本手册及与其有关的手册和相关资料，了解并熟悉所有的细节，此外还应具备相应的安全操作知识和技能。
全部的管理工作和具体操作应按照本系统、本单位相关的规章制度要求执行。
郑重安全声明产品的任何使用、管理、检查、维护保养及维修人员必须熟知本手册的相关内容，并遵循本手册的有关使用、管理、操作、维护保养及维修的规范程序，并特别注意本手册所提示的安全警示、注意等内容，以及国家法律法规、行业规定及一般常识性的安全条规及注意事项，以避免导致人身事故和设备的损坏。
本手册可能无法详尽列出所有的安全警示信息，因此在选用任何一种方法进行操作时，必须首先确认该方法既不会危害人身安全，也不会损坏设备。
正确的维护保养是产品安全可靠运行的重要因素，维护保养人员应按照本手册介绍的方法进行保养。
产品正确的维修、更换原厂的零部件是设备安全可靠运行的重要因素，使用者必须根据厂方的授权范围进行维修和更换零部件。
本手册使用以下标题、标志时，请认真阅读！警告：用于如果不正确遵守操作步骤、方法等，可导致人身伤亡的情况；注意：用于如果不严密观察操作步骤、方法等，可能导致损伤或破坏设备的情况；注：用于注意或单独解释说明的情况。
目录前言 (I)郑重安全声明 (II)1 主要结构及工作原理 (1)2 型号和主要性能参数 (1)2.1型号 (1)2.2主要性能参数 (1)3 安装与调整 (1)3.1安装 (1)3.2调整 (2)4 空负荷试验 (2)4.1预运转试验 (2)4.2空载试验 (2)4.3负荷试验 (3)5 检查与保养 (4)5.1齿轮油量的检查 (4)5.2紧固件的检查 (4)5.3角传动箱拆盖检查项目 (4)5.4油路检查 (4)5.5保养 (4)5.6入库时的保养 (5)6 润滑 (5)6.1换油周期 (5)6.2润滑油牌号及油温选用推荐 (5)7 常见故障排除 (6)8 易损件清单 (6)8.1轴承 (6)8.2油封 (6)9 附图 (7)1 主要结构及工作原理JX560-12角传动箱采用一对垂直正交的锥齿轮副传动，其输入轴通过传动轴与并车箱输出轴相连，经锥齿轮改变方向后，由输出轴上的链轮输出。
JX560-12角传动箱具体结构及安装详见附图。
2 型号和主要性能参数2.1型号JX 560- 12额定输入扭矩kN.m额定输入功率kW角箱第一个汉语拼音缩写2.2主要性能参数额定输入功率： 560 kW（750 hp)额定输入转速： 450 rpm最高输入转速： 2100 rpm额定输入扭矩： 11885 N.m最大输入扭矩： 21314 N.m传 动 比： 1.565输出链轮规格： P=1 1/2 Z=29外形尺寸（长X宽X高）：1880X1190X922(mm)重 量： 1948Kg3 安装与调整3.1安装以并车分动箱输出法兰中心线为安装基准，按车装钻机总装配图所示尺寸，将箱体焊接板焊接在所示部位上，焊缝为连续角焊缝，高度不低于10mm.3.2调整1.齿轮副齿侧间隙的调整角传动箱相互啮合的齿轮副是一对垂直正交的锥齿轮，调整齿侧间隙时，应在相互垂直的两个方向同时进行调整。
调整齿侧间隙是通过增减序32（微调）、33、35组合调整垫片的数量（垫片厚度）来控制的，齿侧间隙应在0.32～0.53mm范围之间。
2.轴承调整通过轴承游隙调整，保证齿轮啮合接触面积。
实际接触长度≥理论齿长的80％，实际接触高度≥理论齿高的55％。
要求轴能转动自如，无轴向间隙。
从而保证角传动箱的工作质量和使用寿命。
4 空负荷试验4.1 预运转试验以上工作完成后，添加齿轮油到油尺标记处，齿轮油约95L(25US gal)，进行空载试验。
要求低速330 rpm和高速2100 rpm的情况下，各转5-10秒，停车，注意观察齿轮啮合是否正常，整机运转时有无异常声响，各润滑油路是否畅通，润滑点是否到位及温度是否过热，若有异常现象，应立即排除故障，方可继续试验。
4.2空载试验预运转试验正常后，在n=330 rpm转速下运转4小时，按下表项目和内容进行检查。
在检查结果完全合格的情况下方可进行负荷试验。
表一 JX560-12角传动箱预运转试验检查项目序号检查项目 检查内容 检测结果1 平稳性 整机运转平稳，无冲击性噪声和不均匀响声；将分贝仪置于角传动箱1m左右，角传动箱1/2高度处（距地面≥0.5m）平稳无异常声响，且≤85db(A级)2 可靠性 各连接部件连接安全可靠无松动安全可靠3 密封性 轴承座与箱体配合部位，端盖油封部位及端盖贴密封垫片部位，箱体各密封面及轴头密封部位不得有渗漏现象无渗漏现象4 齿轮齿面啮合接触面积 齿轮齿面啮合接触面积 安全接触面积：实际工作长度≥理论齿长的80％，实际工作齿高≥理论齿高的55％5 温度 测量轴承温升，轴承最高温度，油池油温 轴承温升≤40。
C，轴承最高温度≤80。
C， 油池油温≤70。
C6 内腔清洁度 用煤油清洗箱体内各零部件，排除油污，烘干杂物 通过200目铜丝网过滤，排除油污，烘干杂物，称其重量应≤1500mg4.3负荷试验4.3.1常规试验随整车（包括带井架和不带井架两种情况）路试检查角传动箱轴承最高温度≤80。
C，油池油温≤70。
C。
轴承无卡死、散架等损坏，齿轮应无断齿、裂纹等破坏。
4.3.2随车装钻机整机进行负荷试验按上述第1条内容检查角传动箱各主要零部件。
4.3.3最大负荷试验按100m 车装钻机底盘的路试情况，在泥泞低凹地段整机行使，往复10次以上，检查轴承、油温、齿轮情况，同上述第1条内容。
4.3.4出厂试验角传动箱出厂前均应进行出厂试验和检查，合格后方可出厂。
警告：检查设备时，必须在停车状态下进行。
5 检查与保养5.1齿轮油量的检查应在停车后数分钟后进行。
首先应检查各油封处有无漏油现象，做好清洁工作，旋下油尺，检查油位平面。
箱体内油平面应不低于油尺的下标记。
5.2紧固件的检查检查箱体内、外部各零部件、连接件及紧固件是否松动，必要时予以更换和紧固。
5.3角传动箱拆盖检查项目在清洗箱体的同时，应对箱体内部零部件进行检查。
打开箱体盖板，检查箱体内部齿轮、花键的磨损情况以及各部件紧固件是否有松动现象，并逐一加以紧固，必要时予以更换。
5.4油路检查检查润滑油路是否通畅，各润滑点是否润滑到位。
5.5保养检查的同时，应对零部件进行保养、维修或更换。
齿轮油的更换，通常在三级保养时进行。
拟换的齿轮油应趁热放出，并注意油内有无金属碎块。
若发现金属碎块，则应拆开角传动箱箱盖进行检查。
废油放尽后，装回放油塞，用相当于箱体内油池油量的1/3轻柴油或掺有5％机油的煤油，加入角传动箱，然后启动电机，低速工作数分钟，停息电机，放尽清洗油，加注新齿轮油到油尺标记处。
也可用气压喷枪向该箱体内喷射上述清洗液进行清洗。
5.6入库时的保养入库封存前应进行一次全面保养，并进行防锈处理。
长期封存的角传动箱在投入使用前应全面保养一次，保养的方法是将主要零部件进行检查，并对主要件用轻质油清洗干净，然后组装。
6 润滑6.1换油周期角传动箱润滑系统的换油周期与当地的环境条件、操作条件以及负荷的循环条件有关。
一般情况下，第一次使用的角传动箱工作300小时应换一次油，以后更换润滑油的周期为1000～2000小时。
当油有污染现象，如油温升高、有重的异味或根据油质分析发现油品有问题时都应及时更换润滑油。
在大修或检修后都要重新换一次油。
6.2润滑油牌号及油温选用推荐角传动箱的润滑可以保证其在传递扭矩时，齿轮间仍能保持油膜，减少齿轮、轴承磨损，同时将运转时齿轮、轴承产生的热量带走，提高齿轮、轴承传动效率和使用寿命，保证角传动箱的正常运转。
整个角传动箱润滑采用飞溅润滑，因此要求润滑油粘度大，油品好，低温时容易流动，高温时能保持油膜。
表二润滑油牌号及油温选用推荐表序号齿轮油使用温度推荐润滑油牌号1 +10°C～+68°C AGMA Mild EP #7 L-CKD 460齿轮油2 - 7°C～+38°C AGMA Mild EP #6 L-CKD 320齿轮油3 -29°C～+16°C AGMA Mild EP #2 L-CKD 68齿轮油7 常见故障排除8 易损件清单8.1轴承表四轴承类易损件清单序号名称及规格数量备注1 圆柱滚子轴承 NU2228 EM/YA5 1 西北轴承厂2 单列圆锥滚子轴承 32222 2 西北轴承厂3 调心滚子轴承 23230 CA/W33/C3 1 西北轴承厂4 调心滚子轴承 22330 CA/W33/C3 1 西北轴承厂8.2油封表五油封类易损件清单序号名称及规格数量备注1 油封 B140X170X15 1 GB 9877.12 油封 B180X210X15 1 GB 9877.19 附图附图1 角传动箱传动原理图；附图2 角传动箱结构图。
附表 六 X560-12角传动箱明细表附表六 JX560-12角传动箱明细表代号名称数量单重备注序号1 BF201001-01 输入轴 1 126.62 BF201001-02 输出轴 1 154.33 BF201001-03 轴承座Ⅰ 1 54.64 BF201001-04 端盖Ⅰ 1 5.35 BF201001-05 隔套 L=50 1 2.56 BF201001-06 压板 1 1.237 BF201001-07 法兰盘 1 12.58 BF201001-08 端盖Ⅱ 1 49 BF201001-09 压板Ⅰ 1 210 BF201001-10 隔套 L=25 1 2.511 BF201001-11 隔套 L=70 1 4.312 BF201001-12 压板Ⅱ 1 213 BF201001-1300 箱体 1 673.514 BF201001-1400 加油口 1 5.615 BF201001-1500 油尺 1 0.5316 BF201001-16 铭牌 1 0.817 BF201001-17 密封垫片Ⅰ 1 0.2718 BF201001-18 盖板 1 31.519 BF201001-19 小齿轮 Z=23 m=18 1 94.820 BF201001-20 大齿轮 Z=36 m=18 1 21521 BF201001-21 压板Ⅲ 1 26222 BF201001-22 轴承座Ⅱ 1 2323 BF201001-2300 支撑架总成 1 6524 BF201001-2400 支撑座总成 1 6825 BF201001-25 链轮P=1 1/2， Z=29 1 1026 BF201001-26 端盖Ⅲ 1 3.327 BF201001-27 压板Ⅳ 1 0.828 BF201001-28 键 36X20X150 2 0.929 BF201001-29 键 36X20X170 2 0.8530 BF201001-30 键 36X20X160 2 0.131 BF201001-31 密封垫片Φ285XΦ320 1 0.132 BF201001-32 密封垫片Φ200XΦ270 3 0.133 BF201001-3300 组合调整垫片 1 0.834 BF201001-34 密封垫片Φ320XΦ390 1 0.835 BF201001-3500 组合调整垫片 1 1.236 BF201001-36 密封垫片Φ484XΦ600 1 0.11 7.44 西北轴承37 430110010222800016 圆柱滚子轴承NU2228EM/YA538 430104003222200000 单列圆锥滚子轴承 32222 2 14.88 西北轴承1 23.2 西北轴承39 430103002323000009 调心滚子轴承23230CA/W33/C31 42.8 西北轴承40 430103002233000012 调心滚子轴承22330CA/W33/C341 530301141401701538 油封 B140X170X15 1 0.1 GB 9877.142 530301141802101541 油封 B180X210X15 1 0.1 GB 9877.143 420602011250160000 大型孔用弹性挡圈 250 1 0.36 JB/ZQ 434344 420201011116050060 螺栓M16X50-8.8-Zn.D 48 0.086 GB/T 578245 420503015161600000 弹簧垫圈 16 64 0.0027 GB/T 9317 0.08 GB/T 32.1 46 420201041116050060 六角头头部带孔螺栓M16X50-8.8-Zn.D47 040104030160001800 钢丝 L=1000 1根0.03 外购件48 420201011112045060 螺栓M12X45-8.8-Zn.D 24 0.04 GB/T 578249 420503015121600000 弹簧垫圈 12 24 0.0012 GB/T 9350 520502090200250000 螺塞 NPT1 1 0.089 GB/T 3289.3151 420201011116075060 螺栓M16X75-8.8-Zn.D 16 0.13 GB/T 578252 420201070712020060 螺栓M12X20-4.8-Zn.D 20 0.019 GB/T 578053 512605520220500000 空气过滤器 EF4-50 2 0.34 外购件54 051102010120010002 油管 L=2500 1根0.65 外购件5 0.1 GB/T 5626 55 520901010020020020 扩口式锥螺纹直通管接头A1256 420999050602001000 铆钉 2X10 4 0.01 GB/T 82757 420506011130080000 止动垫圈 130 1 0.1 GB 85858 420414016130214000 圆螺母 M130X2 2 1.53 GB 81259 530301016500070001 "0"形圈 650X7G 1 0.01 GB 3452.160 530301014500070001 "0"形圈 450X7G 1 0.01 GB 3452.161 520204020200250416 英制外方镀锌管堵 NPT1 2 0.1 GB/T 1438362 170506010100243000 243厌氧锁固胶 1 0.05 外购件63 512605520020480000 空气过滤器 C-M48x2 1 0.35 外购件。
