分光打印室内空气检测仪（电脑版可调式六合一中文显示分光光度打印室内空气检测仪器）数据可调型使用说明书尊敬的客户：您好！为保证您在使用过程中具有更好的安全性和有效性，请您务必注意以下事项：1．为了确保您能够正常操作，在使用仪器前，请仔细阅读仪器使用说明书。
2．我公司仪器以便于携带和现场快速检测为其主要特点，对被测样品的品质和安全能够实现快速现场检测；其检测结果可以作为法律裁决的前期基础参考数据。
3．仪器所用试剂为化学药品，绝对禁止儿童及无关人员接触试剂，否则发生意外责任恕请自负。
4．使用仪器须知：检测结束后，必须关闭所有仪器设备的电源，以免发生以外。
注意吸收瓶和仪器的连接，防止倒吸，损毁仪器。
启动仪器之前注意胶管位置，避免触地，防止异物吸入。
不要在没有流量或流量很小的情况下长时间让气泵处于工作状态，以免影响机器寿命。
仪器工作时要保持水平。
防止仪器剧烈振动。
切开检测管时注意伤手，玻璃渣要妥善处理。
使用三脚架时注意平衡。
仪器特点▲多功能：可检测室内空气中的甲醛、苯、氨、甲苯、二甲苯、TVOC有害气体。
▲流量稳定：为了适应室内环境监测的需要，该仪器采用了大流量泵，可调阻力流量计，具有流量稳定，精度较高的特点，能很好适应苯、氨、甲苯、二甲苯、TVOC 等检测管有较大采样阻力的情况；▲自动控制：可在0~99小时内任意设定时间，操作方便、直观。
在控制面板设定采样时间，采样结束时自动停止工作。
时间精度高，采样误差不超过0.1秒；▲温、湿度指示：面板上可以显示检测现场的温度及湿度，可以直观地反映采样现场的环境状况（可选）。
▲现场测定甲醛含量。
▲甲醛超限声、光报警提示。
▲现场热敏打印定制格式的检测报告。
▲轻便：本仪器体积小，重量轻，携带方便。
▲电源：接220V交流电，强电、弱电分别独立控制。
▲包装：仪器的外包装为小型铝合金手提箱。
▲采样支架：另外配有采样三脚架，方便调整采样高度。
（可选）技术指标1．测试项目：甲醛、苯、氨、甲苯、二甲苯、TVOC2. 测量范围：甲醛（0.01~1.2mg/m3）苯（0.05~4mg/m3）氨（0.05~ 3mg/m3）甲苯（0.05~4mg/m3）二甲苯（0.05~4mg/m3）TVOC（0.05~4mg/m3）3. 流量范围：流量6X2.5升/分4. 光源：LED硅光二极管，波长630nm5. 准确度：甲醛测量精度≤2%.6. 现场热敏打印定制格式的检测报告7. 流量稳定性：>95%8. 定时控制：0—99小时9. 功率：120W10. 电源：220V交流电11．主机标准尺寸：410×280×145(mm)12.操作面板尺寸：400×270（mm）13. 重量：6kg14. 蓝色背景灯屏，便于阴暗天气使用15. 可同时检测6种气体仪器操作仪器分为定时操作区、甲醛流量调节区、甲醛测定区三个部分，通过定时操作可以设定各个检测项目所需要的的检测时间，检测甲醛时可以通过向左向右调节流量计下方的圆形旋扭来调整检测甲醛时每分钟的空气通过量，甲醛测定区通过操作可以进行甲醛测定、打印等工作。
吸气式感烟火灾探测报警系统南京福莫斯特贸易有限公司鼎盛特安全预警技术(北京)有限公司早期预警的典型应用FMST 吸气式感烟火灾探测报警系统已在众多领域得到广泛应用……由国际知名公司艾克利斯(Xtralis)投资和支持的鼎盛特安全预警技术(北京)有限公司( )旨在研发、制造并行销具有高新技术知识产权的FMST®吸气式感烟火灾预警系统。
极早期安全预警技术是尽早发现可能危及到重要设施或致使业务不必要中断的火灾隐患，并在威胁产生之前为用户提供充足的响应时间，从而防止灾害发生的高精探测技术。
鼎盛特在全国范围内为各级政府、商务机构、重要建筑，以及不间断服务网络和设施提供高端的安全保护。
FMST®吸气式烟雾探测系统已达到了国家新标准GB15631-2008中对特种火灾探测器的严苛要求。
鼎盛特拥有中国极早期烟雾预警领域的杰出品牌FMST®吸气式感烟火灾探测报警器。
立足于近十年在国内安全预警技术领域的研发、生产与销售经验，借助于国际强大的金融与先进的管理体系支持，鼎盛特致力于不断创新，秉承本地化服务，在持续研究新技术，开发新产品的基础上，进一步拓展和完善安全预警系统在各领域的应用。
鼎盛特在北京高新技术园区建立了研发中心和生产基地，设有全国销售和技术服务中心。
鼎盛特与渠道伙伴合作，与建筑工程承包商直接互动，共同服务于中国的普通消防、安全、建筑行业，以及其他例如通信、电力、烟草、轨道交通等专业的领域，确保建筑、重要资产、人身安全及不能间断的商业连续性。
鼎盛特秉承“好技术是企业发展的基础，好服务是企业发展的动力”原则，履行“即时响应，精湛服务”的承诺，以用户为关注焦点，提供最方便快捷，最高质量低成本的售后服务，使FMST®保持其国产顶级品牌地位，更好地保护人民生命和财产安全。
业务不能中断的场所：通信设施、金融数据中心、电力设施、广电设施、公共交通、指挥中心高大空间：中庭、室内场馆、剧场、会议中心、物流库、高架库、仓库、厂房外观要求高的场所：古代建筑、博物馆、美术馆、档营销：南京ＦＭＳＴ公司专业的服务，提供最安全的保障！◆极早期报警，在火灾形成初始，即可发现并及时告警◆产品跃居国际领先地位，唯一的全系列探测报警系统，通过GB15631-2008国家消防检测◆针对中国国内浮尘及阴霾天气情况，做了特殊的设计及处理，满足不同环境需求◆采用人工智能技术，避免环境变化影响，克服了固定阈值设置的缺点和不足◆自带RS485和RS232接口，方便地连接成FMSTnet，适用于各种联网和监控◆引进和应用国际最尖端的技术，核心部件全部采用国际一流名牌产品◆四级报警功能：预警、行动、火警1、火警2◆报警阈值范围0.005～20％obs/m ◆全自动故障判断及报警功能◆实时烟雾曲线变化及事件记录功能◆数字化处理技术，完全避免电磁干扰◆采用激光‘3D’技术，环境适应范围更广◆多级过滤技术，激光探测腔具有自清洁功能◆ 安装方式灵活，更大地满足现代化建筑设计的要求洁净场所：洁净室、洁净车间、芯片厂、制药行业维护很困难的场所：强弱电井、电缆夹层、隧道、天花板内、地板下需要为人流疏散提供充足时间的场所：公共建筑、购物中心、体育/文化场馆、医院环境条件恶劣的场所：烟草、化工行业、冷藏库、造纸厂、危险区域高灵敏度的吸气式感烟火灾探测报警的顶级产品吸气式感烟火灾探测器在火灾报警中的地位火灾是目前人类可以准确预防的最大的灾害，所以消防逐渐成为一个行业。
四重管式空气分离器操作步骤一、准备工作在使用四重管式空气分离器之前，首先需要进行准备工作。
检查设备是否完好，确保各个部件的连接紧固，并检查管路是否通畅。
清理设备表面的杂质，并确保设备周围环境整洁、干净。
二、开启设备将四重管式空气分离器连接到电源，并按照设备说明书上的指示开启电源开关。
此时，设备会开始运行，并进行自检。
在自检过程中，需要注意观察是否有异常情况出现，如有异常情况需要及时处理。
三、设置工作参数在设备开启后，需要根据实际需要设置工作参数。
这些参数包括分离温度、分离压力、流量等。
根据实际情况，选择合适的参数，并将其设置到设备上。
设置参数时，需要注意遵守设备说明书上的操作指引，确保操作安全。
四、开始分离设置好工作参数后，可以开始进行空气分离了。
将待分离的空气通过进气口引入设备中，然后经过一系列的处理，将空气中的不同成分进行分离。
在分离过程中，需要注意观察设备的运行情况，确保分离效果达到预期。
五、收集分离产物在分离过程中，设备会产生一些分离产物，如纯氧气、纯氮气等。
这些产物需要被收集起来并储存起来。
根据设备的设计，将产物引导到相应的收集容器中，并注意收集容器的密封性，以防止产物的泄漏。
六、停止设备当空气分离完成后，可以停止设备的运行了。
先关闭进气口，然后将设备的电源开关关闭。
在关闭设备之前，需要确保设备已经完成了所有的工作步骤，并且已经将分离产物收集完毕。
七、清理设备停止设备运行后，需要对设备进行清理。
清理设备时，需要注意使用合适的清洁剂，并注意清洁剂的浓度和使用方法。
清洁设备的过程中，需要注意设备的安全，避免对设备造成损坏。
八、检查维护在清理设备后，需要对设备进行检查和维护。
检查设备的各个部件是否完好，并进行必要的维护工作。
如有发现设备有故障或损坏，需要及时修复或更换设备，确保设备的正常运行。
以上就是四重管式空气分离器的操作步骤。
通过按照以上步骤进行操作，可以高效、安全地使用四重管式空气分离器，实现空气的分离和收集。

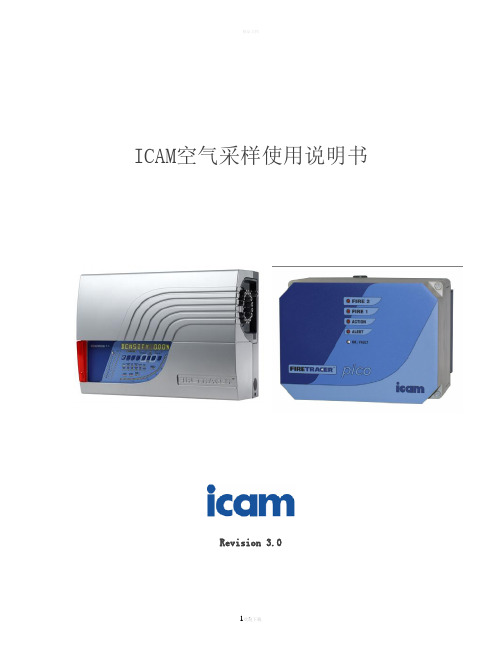

ICAM空气采样使用说明书Revision 3.0介绍ICAM-E系列，按照采样管入口数量和不同的装配方法有不同的型号可供选择。
除了FT1和PICO，其它型号都安装有一个旋转阀门可以分别对每个管道进行采样通常情况下，FireTracer 同时检测所有管道，当探测到有烟雾后，就会进入跟踪模式，依次对每根管道进行采样，知道确认烟雾来源。
FT1有一个集气管将与它相连的4个采样管取来的样本混合，而pico 则只有一个采样管进口，从连着两根采样管的T型管采样。
除了PICO以外，所有型号的产品都在每个采样管进口进行流量监测。
FireTracer有2种基本的采样方法。
PICO，FT-1，FT-4和FT-6使用内置风机依靠的相对较高的流速以接近大气压的压力从硬质大口径采样管取样，称为低压系统。
FT-8和FT-15使用内部真空泵从毛细管取样，称为高压系统。
如果系统需要进行隐蔽安装，建议使用毛细管采样系统。
大口径采样管道通常在保护区域内按照一定的间距在管道上均匀开孔，而毛细管的开口则通常在末端。
FireTracer4/6/8/15有一个可供选择的专用采样管，用于监测保护区的新风状态，这样系统可以自动对监测变量的度量标准作出调整。
系统在基本功能的基础上还设有许多附加功能，包括高亮度报警信号，以太网络和环球网络功能，以及诸如温度、湿度、浸水、保安等环境监测功能。
工作原理烟雾探测器带有一束从光学腔发射出来的激光，腔内安装有一个光线探测器，样本空气流经光学腔。
清洁的样本空气流经探测腔时，基本不会引起光线散射，但随着样本中烟气浓度的增加，散射到光线探测器上的光的强度也会增加，这样光信号的强弱就可以直接用来度量样本空气的减光性。
从所有采样管入口(保护区)吸入的样本空气被混合成一个总体样本，经过过滤，进入烟雾探测器。
装有球形选择阀的系统当球形阀打到“总体”位置上的时候，平均采集所有分区的空气样本，FT1的集气管起着同样的作用。
如果探测到有烟雾，随着烟雾浓度的增加，达到不同的预设报警浓度并经过预设的延迟时间后，会依次触发多个报警继电器。
FMST空气采样式感烟探测器使用手册北京福莫斯特科技发展有限公司使用手册——FMST空气采样式火灾感烟探测器简介FMST空气采样式极早期烟雾探测系统采用了主动采样的探测方式、先进的激光探测技术以及功能强大的系统应用软件，相对于传统火灾探测报警技术产生了质的飞跃。
它是极其先进的新一代高灵敏度抽气式感烟侦测机。
侦测机由抽气泵、过滤器、激光腔（如下图所示）、控制电路等组成。
抽气泵通过PVC管或钢管所组成的采样管网从被保护区域抽取空气作为样品送入激光腔，在激光腔内利用激光照射空气样品，其中烟雾粒子所造成的散射光被两个接收器接收。
接收器将光信号转换成电信号后送到侦测机的控制电路，信号经处理后转换为烟雾浓度值，该数值以数字和可视发光图条的方式显示在面板上，指示被保护区域的烟雾浓度，并根据烟雾浓度及预设的环境参数，产生一个适宜的输出信号，从而发出各级报警。
FMST结合了我公司研发的“人工智能（AI）”它使探测能根据现场环境的变化而随时自我调整，使灵敏度和报警阈值最优化，并在任何环境中都能将误报减少到最低限度。
FMST能够独特地在各种不同的环境中不断地对报警阈值进行细微的调节以提供相同等级的保护。
FMST由于能够在“较复杂的”环境中探测到一般难以探测的电气过载火灾萌芽期的缓慢增长，已多次证明了其自身价值。
一．FMST四管机FMST四管机外观机身大小为宽400×高250×厚130㎜，采用工业级全钢外壳。
右侧配有安全锁，可以锁闭机箱，以防止无关人员误操作机器。
前侧外观如右图：系统接四根采样管，一般总管长200米，可以保护大约1000～2000㎡的空间范围，系统还可自动记录最长达半个月内烟雾曲线和多达255次所有开关机和报警、故障的事件记录能24小时不间断分析、判断现场背景烟雾浓度值，根据现场情况持续不断地调整四级报警阈值，使报警阈值随现场环境变化而变化，并保持一个非常高的相对灵敏度，使误报率几乎为零。

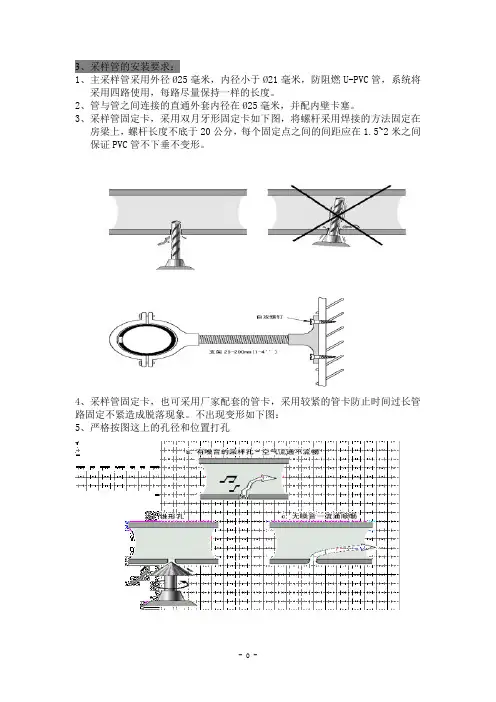

3、采样管的安装要求：1、主采样管采用外径Ø25毫米，内径小于Ø21毫米，防阻燃U-PVC管，系统将采用四路使用，每路尽量保持一样的长度。
2、管与管之间连接的直通外套内径在Ø25毫米，并配内壁卡塞。
3、采样管固定卡，采用双月牙形固定卡如下图，将螺杆采用焊接的方法固定在房梁上，螺杆长度不底于20公分，每个固定点之间的间距应在1.5~2米之间保证PVC管不下垂不变形。
4、采样管固定卡，也可采用厂家配套的管卡，采用较紧的管卡防止时间过长管路固定不紧造成脱落现象。
不出现变形如下图：5、严格按图这上的孔径和位置打孔采样孔在地面上打好注意打孔时需要锥形倒角，并在采样孔处粘贴红色采样孔标签，如下图此标签为无偿提供6、采样管拐弯处采用半径不底于20公分的弯管器弯成半圆如下图所示，减少气流阻力7、空气采样管连接处直接套管使用方法如下：此处连接采用直接套管内螺纹和镀锌铁管外螺纹绞和，绞和处采用生料带和乳胶组合密封保证绝对不能漏气（此时注意采样孔向下，由于采样管已打好采样孔无法进行打压测漏，故此处密封应特别注意。
）8、采样管的末端为采样末端堵头，此末端堵上开孔除采样功能外还兼有气流平衡的功能，末端盖帽采用PVC材质。
9、整个采样管路安装前应首先做好一台主机所用的管路进行主机试抽气以保证未瑞放烟，机器报警的时间不超过120秒。
10、主机所处位置便于人工操作，便于将来换过滤器盒按照JB 50166-2007火灾自动报警系统施工及验收规范，此设备需要对采样管道进行定期吹洗，最长的时间间隔不应超过1年，吹洗时从机器跟前对采样管加入高压气流反吹即可，同时更换过滤器。
十一、施工要求1.系统的布线，应符合现行国家标准《火灾自动报警系统施工及验收规范》GB50166的相关规定。
在施工安装时，应根据现行国家标准，对导线的种类、电压等级进行检验。
参考现行国家标准《火灾自动报警系统施工及验收规范》GB50166的相关规定，吸气式烟雾探测器火灾报警系统所采用的信号线，电源线应采用铜芯绝缘导线或铜芯电缆。
采集大气(空气)样品的方法汇总采集大气(空气)样品的方法可归纳为直接采样法和浓缩采样法两类。
1 直接采样法：(1)注射器采样采样前应对注射器进行磨口密封性检查。
采样时，先用现场空气抽洗注射器2~3次，然后抽取大气样品，并密封进样口。
该方法常用于气相色谱分析法采样。
(2) 采气管采样采气管是一种使用置换法采样的容器。
采样时，一端接抽气泵，打开两端活塞，使气样从采样管的一端充人，采气管中原有气体从另一端流出。
通常被采气体的量要比采气管的容积大6~10倍，以保证采气管中原有气体被完全置换。
(3) 真空瓶采样真空瓶是一种用耐压玻璃制成的固定容器，容积为500 ~ 1000mL。
采样前，先用抽真空装置将采气瓶(瓶外套有安全保护套)内剩余压力抽至达1. 33kPa左右，如瓶内预先装入吸水液，可抽至溶液冒泡为止。
当剩余压力为1.33kPa时，采样体积为真空采气瓶的容积，否则实际采样体积应根据剩余压力进行计算。
(4)塑料袋采样环境监测中常用一种无吸附性、不渗漏的塑料袋采集大气样品。
该塑料袋一般由聚乙烯、聚四氟乙烯或聚酯制成，与所采集的污染物不起任何化学反应。
使用前应做气密性检查。
采样时，先用现场空气冲洗袋子2~3次，再充满样气。
2浓缩采样法如果大气中待测污染物浓度很低，而目前分析方法的灵敏度满足不了直接取少量气体进行测定的要求，则需将大量气体中的污染物进行浓缩。
浓缩采样法主要有溶液吸收法、固体阻留法、低温冷凝法等。
(1)溶液吸收法常用吸收管及其使用方法如下：①冲击式吸收管这种吸收管有小型(装 5~10mL吸收液，采样流量为3.0L/min)和大型 (装50~100mL吸收液，采样流量为30L/min)两种规格，适宜采集气溶胶态物质，而不适于采集分子状污染物。
②气泡吸收管当空气通过管内的吸收液时，在气泡和液体的界面上，被测组分的分子由于溶解作用或化学反应很快地进人吸收液中，而气泡中间的分子则由于以单分子存在，运动速度很快，在浓度梯度存在的情况下，可迅速地扩散到气液界面上，因而整个气泡中的待测物质能很快地被吸收液吸收。
3、采样管的安装要求：1、主采样管采用外径?25毫米，内径小于?21毫米，防阻燃U-PVC管，系统将采用四路使用，每路尽量保持一样的长度。
2、管与管之间连接的直通外套内径在?25毫米，并配内壁卡塞。
3、采样管固定卡，采用双月牙形固定卡如下图，将螺杆采用焊接的方法固定在房梁上，螺杆长度不底于20公分，每个固定点之间的间距应在1.5~2米之间保证PVC管不下垂不变形。
4、采样管固定卡，也可采用厂家配套的管卡，采用较紧的管卡防止时间过长管路固定不紧造成脱落现象。
不出现变形如下图：5、严格按图这上的孔径和位置打孔采样孔在地面上打好注意打孔时需要锥形倒角，并在采样孔处粘贴红色采样孔标签，如下图此标签为无偿提供6、采样管拐弯处采用半径不底于20公分的弯管器弯成半圆如下图所示，减少气流阻力7、空气采样管连接处直接套管使用方法如下：此处连接采用直接套管内螺纹和镀锌铁管外螺纹绞和，绞和处采用生料带和乳胶组合密封保证绝对不能漏气（此时注意采样孔向下，由于采样管已打好采样孔无法进行打压测漏，故此处密封应特别注意。
）8、采样管的末端为采样末端堵头，此末端堵上开孔除采样功能外还兼有气流平衡的功能，末端盖帽采用PVC材质。
9、整个采样管路安装前应首先做好一台主机所用的管路进行主机试抽气以保证未瑞放烟，机器报警的时间不超过120秒。
10、主机所处位置便于人工操作，便于将来换过滤器盒按照JB 50166-2007火灾自动报警系统施工及验收规范，此设备需要对采样管道进行定期吹洗，最长的时间间隔不应超过1年，吹洗时从机器跟前对采样管加入高压气流反吹即可，同时更换过滤器。
十一、施工要求1.系统的布线，应符合现行国家标准《火灾自动报警系统施工及验收规范》GB50166的相关规定。
在施工安装时，应根据现行国家标准，对导线的种类、电压等级进行检验。
参考现行国家标准《火灾自动报警系统施工及验收规范》GB50166的相关规定，吸气式烟雾探测器火灾报警系统所采用的信号线，电源线应采用铜芯绝缘导线或铜芯电缆。
FMST空气采样式感烟探测器使用手册北京福莫斯特科技发展有限公司使用手册——FMST空气采样式火灾感烟探测器简介FMST空气采样式极早期烟雾探测系统采用了主动采样的探测方式、先进的激光探测技术以及功能强大的系统应用软件，相对于传统火灾探测报警技术产生了质的飞跃。
它是极其先进的新一代高灵敏度抽气式感烟侦测机。
侦测机由抽气泵、过滤器、激光腔（如下图所示）、控制电路等组成。
抽气泵通过PVC管或钢管所组成的采样管网从被保护区域抽取空气作为样品送入激光腔，在激光腔内利用激光照射空气样品，其中烟雾粒子所造成的散射光被两个接收器接收。
接收器将光信号转换成电信号后送到侦测机的控制电路，信号经处理后转换为烟雾浓度值，该数值以数字和可视发光图条的方式显示在面板上，指示被保护区域的烟雾浓度，并根据烟雾浓度及预设的环境参数，产生一个适宜的输出信号，从而发出各级报警。
FMST结合了我公司研发的“人工智能（AI）”它使探测能根据现场环境的变化而随时自我调整，使灵敏度和报警阈值最优化，并在任何环境中都能将误报减少到最低限度。
FMST能够独特地在各种不同的环境中不断地对报警阈值进行细微的调节以提供相同等级的保护。
FMST由于能够在“较复杂的”环境中探测到一般难以探测的电气过载火灾萌芽期的缓慢增长，已多次证明了其自身价值。
一．FMST四管机FMST四管机外观机身大小为宽400×高250×厚130㎜，采用工业级全钢外壳。
右侧配有安全锁，可以锁闭机箱，以防止无关人员误操作机器。
前侧外观如右图：系统接四根采样管，一般总管长200米，可以保护大约1000～2000㎡的空间范围，系统还可自动记录最长达半个月内烟雾曲线和多达255次所有开关机和报警、故障的事件记录能24小时不间断分析、判断现场背景烟雾浓度值，根据现场情况持续不断地调整四级报警阈值，使报警阈值随现场环境变化而变化，并保持一个非常高的相对灵敏度，使误报率几乎为零。
系统除在线编程和显示外还可以通过RS232接口直接连接计算机，通过FMST软件显示和修改机器参数（完全取代显示和编程模块功能）。
通过RS485口实现最多达99台报警机器的联网(最长达1.2公里)，通过和控制模块机相连的电脑，可以对所有设备参数显示和修改。
四级火警和一个故障共5个继电器对外输出无源干接点信号，用以连接到标准消防报警主机的二总线上。
FMST控制软件为中文版显示；它包括实时人工智能（AI）柱形图，背景烟雾曲线、事件记录、日期、时间、故障详情等，可实现的操作包括：在PC机上修改主机中一切参数，含延时、环境参数（误报概率）烟雾曲线等。
打开前面板，盖板内侧部分包含了数字电路部分，它包括编程设置、侦测机地址码设定开关、电源和信号线接口等部分，其实物图如下：一、面板机箱正面的监控面板的各区域显示灯及代表意义，面板如下图：FM-ST侦测器面板有显示侦测器的工作状态及测试和复位功能键按钮。
显示内容包括电源、侦测器整机、气流、程序及火警级别状态，当电源接通后程序、电源、侦测机、气流分别对应的绿灯亮起，若绿灯熄灭红灯亮起说明有错误输出，任何一个红灯亮起，则系统可能在该区域有故障，具体表示如下：POWER(电源指示灯)：绿灯亮起为正常运转黄灯亮起为电源有故障DETECTOR(侦测机指示灯)：绿灯亮起为正常运转黄灯亮起为侦测机有故障AIRFLOW(气流指示灯)：绿灯亮起为正常运转，气流在正常范围内黄灯亮起为气流有故障，可能是气流过高管路可能断裂、气流量过低管路可能阻塞或是抽气泵失效。
PROGRAM(程序指示灯)：绿灯亮起整机程序正常运行黄灯亮起为程序死机显示报警部分为24个小灯的斜线组合和火警级别的显示：当首次开机，侦测机有15分钟认识环境的自学习时间，此时三个小灯流动闪烁，表示侦测机处于自学习状态，所有级别的警示灯不会亮起。
当侦测机识别完环境有一个相对设定值后随着环境烟雾的增加各级别的警灯会逐个亮起。
报警显示灯AUX（警觉级灯亮）产生一个报警输出，此时环境烟雾异常PRE-ALARE（行动级灯亮）FIREⅠ（火警Ⅰ级灯亮）产生一个警报输出，火警较重。
FIREⅡ（火警Ⅱ级灯亮）产生一个警报输出，火警非常严重。
功能键：RESET(复位键)：按此键程序重新运行，按一下即弹起不能长时间按压。
TEST(自检键)：按此键可执行目前所指示的侦测机自我检测功能并显示。
以检查各项功能是否正常，包括：电源、气流、整机、火警级别。
注：可通过在线编程或PC控制软件来设置面板上的两个功能键是否有效。
FMST参数设定功能设定按键及数码显示管位于机盖内侧的数字电路主板上偏左上侧的位置，其具体说明如下：序号参数设定值序号增加序号减小参数值增加参数值减小确定参数设置说明功能1、2——为密码预设密码分别为：01、02，如果未输入密码，用户可以滚动查看功能及其设定，但是不能修改。
功能3——出厂默认值一般为01，要使下次通电时已改参数生效，须将此功能变为00，否则断电又恢复到默认值。
功能4——实时烟雾此功能显示现在环境的烟雾相对浓度，此功能不能设定。
功能5——环境参数此功能的设置随着环境参数的增大防火级别减小，即环境参数设定值越高，误报概率越小，出厂默认值为“8”。
此外，开机状态下每改变一次环境参数，整机都会重新进入一个自学习状态，认识在此时状态下的环境背景值。
功能6——快速学习此功能不能改变，时间为15分钟，通过15分钟认识环境并确定报警阈值。
功能7——警觉级此功能的设定是报警时对应的数量级别范围2～4，出厂默认值为2，此功能改变需在自学习15分钟内才能改变。
功能8——行动级此功能的设定值是报警时对应的数量级别范围3~6，出厂默认值为4。
此功能改变需在自学习15分钟内才能改变。
功能9——火警1级此功能不可设定，出厂时该设定值为8，默认值为8。
功能10——警觉延时此功能的设定即为在警觉警报发出之前烟雾浓度持续超过警报级别的若干秒钟，设定范围0～90秒。
功能11——行动延时此功能的设定即为在行动警报发出之前烟雾浓度持续超过警报级别的若干秒钟，设定范围0～90秒。
功能12、13——火警1、火警Ⅱ延时此功能的设定即为在火警1、火警Ⅱ警报发出之前烟雾浓度持续超过警报级别的若干秒钟，设定范围0～90秒。
功能14、15、16、17、18——时间和日期在侦测机的内置日历/时钟上设置正确的时间和日期很重要，当通过PC机修改时间等各项参数时，必须将时间同时修改注入；否则修改参数时间将被略去，造成时间不准。
功能19——实时气流此功能不能设置，只反应当前侦测机实际气流量。
功能20、21——气流高限、低限高气流或低气流的故障界限值在开机默认后为99～10，待开机2分钟后应人工根据当前气流量的值，再修改高低限范围一般为当前气流量±10。
功能22——抽气泵转速此数值设定抽气泵的固定转速，根据管道长度确定抽气泵转速，管越长，泵转速应越大，反之则小。
功能23、24——电源高低限此功能设定值即为电源高低限值，范围为0～99，出厂默认值，高限为88，低限为72。
高限对应电源上限5%，低限对应-5%。
功能25——警报锁定如果此功能设为“01”，则报警消失后各级指示灯不灭；设为“0”报警消失后指示灯熄灭，出厂默认为“0”。
请注意，火警I、II则始终处于锁定状态，Reset按键消除锁定。
功能26——故障锁定当设定为“01”时，故障灯亮起后会自动锁定不再消失，当设定为“0”时，故障灯的亮起会随故障的消失而熄灭，出厂默认值为“0”。
功能27——面板复位此功能两种设定，当设为“01”，可使用前置面板的复位键，通过PC机也可用REST复位。
当设为“0”时面板REST失效。
功能28——面板自检如果此功能设为“01”，可使用前置面板的自检键。
设定“0”前面板自检键失效。
功能29——图表记录速率此功能设定侦测器输出信号记录到内部图表的速率。
图表记录的各部分的记录速率如下：0=1秒、1=5秒、2=30秒、3=1分、4=5分、5=10分。
功能30——实时电源此功能不能设置，只反应当前侦测机电源当前值。
附：其各功能的序号及设定范围参见下表功能范围默认功能范围默认01 准入码01～99 0116 日01～3102 准入码02～99 0217 时00～2303 默认确定01·0 01 18 分00～5904 实时烟雾00～99 X 19 实时气流00～99 X05 环境参数00～15 8 20 气流高限00～99 9906 快速学习01 01 21 气流低限00～99 007 警觉级2～4 2 22 风机转速00～09 0808 行动级3～6 4 23 电源高限00～99 9909 火警Ⅰ级8 8 24 电源低限00～99 7010 警觉延时00～90 10 25 警报锁死01·0 011 行动延时00～90 10 26 故障锁死01·0 012 火Ⅰ延时00～90 10 27 面板复位01·0 0113 火Ⅱ延时00～90 10 28 面板自检01·0 0114 年00～99 29 图表速率0～5 015 月01～12 30 实时电源00～99 X注：I 修改参数设定值需要先输入工程密码（01、02）II 刚通电开机后参数值指示离自学习结束所剩余的时间，从15依次递减到0，然后显示“01 00”，如果在自学习过程中需要进入功能设置，则按确定键直接进入功能设置机械安装机箱安装于竖直墙壁上时，建议采用专用的壁挂支架，首先用膨胀螺钉或自攻螺钉将支架固定于墙壁上，然后将主机从上侧将挂钩孔对准支架上的挂钩，稍向下侧推固定孔挂钩动到稳固即可。
电气安装所有的电气连接线应使用有认证的屏蔽电缆， 接口用金属电缆接头，并过金属波 纹管接入主机箱上的接线孔。
报警输出接线方法二 FMST-MICRA 单管机FMST-MICRA 单管机外观机身大小为 宽230×高243×厚80㎜，采用工程塑料外壳。
外观如右图： 主要功能系统接一根采样管，一般总管长50米，可以保护大约250～500㎡的空间范围，系统还可自动记录最长达半个月内烟雾曲线和多达256次所有开关机和报警、故障的事件记录能24小时不间断分析、判断现场背景烟雾浓度值，根据现场情况持续不断地调整四级报警阈值，使报警阈值随现场环境变化而变化，并保持一个非常高的相对灵敏度，使误报率几乎为零。
机箱面板的各区域显示灯及代表意义FM-ST 侦测器面板有显示侦测器的工作状态及复位功能键按钮。
显示内容包括电源、侦测器整机、气流、程序及火警级别状态，当电源接通后程序、电源、侦测机、气流分别对应的绿灯亮起。
电源指示灯：绿灯亮起为正常运转黄灯亮起为电源有故障 整机机指示灯：绿灯亮起为正常运转 黄灯亮起为侦测机有故障气流指示灯：绿灯亮起为正常运转，气流在正常范围内黄灯亮起为气流有故障，可能是气流过高管路可能断裂、气流量过低管路可能阻塞或是抽气泵失效。
