2014届中考物理专题讲解：第十七讲 欧姆定律(含答案)

人教版九年级物理全册 第十七章欧姆定律初步认识讲义（带答案）漫画释义知识互联网5欧姆定律初步认识—电流电压电阻电阻关系串正并反：串联I 一定，1122U R U R =； 并联U 一定，1221I RI R =． 注意：解题时看好前提，选择对应的比例式．【例1】 把R 1、R 2两电阻串联接在电路中，若电源电压为12伏，R 1=3R 2，则各电阻上的电压U 1= 伏，U 2= 伏．【答案】 9 3【例2】 两个定值电阻R 1：R 2=2：3，将它们并联接在一个电源上，通过它们的电流强度之比I 1：I 2为______，它们两端的电压之比U 1：U 2为______．【答案】 3:2；1:1【例3】 R 1=3R 2，并联接在电路中，若干路电流为2安，则通过R 1的电流I 1= 安，通过R 2的电流I 2= 安．【答案】 0.5 1.5【例4】 如图所示的电路，3R 1=2R 2，电源电压不变，当开关S 闭合时，设流过R 1的电流为I 1，流过干路的电流为I ，I 1:I 为（ ）A ．2:3B ．3:5C ．3:2D ．5:3【答案】 B【例5】 如图所示，当开关闭合时，L 1、L 2均正常发光，学生电流表A 1和A 2 的指针偏转角度模块一 比例法知识导航夯实基础能力提升人教版九年级物理全册 第十七章欧姆定律初步认识讲义（带答案） 相同，那么L 1和L 2两灯的电阻R 1、R 2的关系是R 1:R 2=________．【答案】 1:41．明确电路的连接方式和各元件的作用 2．认清滑动变阻器的连入阻值 3．弄清电路图中电表测量的量4．了解电路的总电阻怎样变化，分析总电流的变化情况． 5．最后综合得出电路中电表示数的变化情况． 串：局部——整体——局部（==R R I U I R U U U ↑⇒↑⇒↓⇒↓↑↓⇒↑↓-↓↑滑滑总总定总定定（）（）（）（）） 并：U 一般不变，定值电阻所在支路I 一般不变.【例6】 小明观察了市场上的测重仪后，设计了如图四个电路（R 是定值电阻，R 1是滑动变阻器）.可以测量人体重的电路是（ ）【答案】 A【例7】 如图所示是一种自动测定油箱内油面高度的装置，R 是转动式变阻器，它的金属滑片P是杠杆的一端，则电表应是_______表（选填“电压”或“电流”），油量减少时，电表示数______．（填“变大”、“变小”或“不变”）模块二 电表示数变化问题夯实基础知识导航A B C D【答案】电压变小【例8】如下图中所示的电路中，电源电压恒定不变，当开关S闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗【答案】C【例9】电路如图所示，设电源电压不变，闭合开关后，在将滑动变阻器的滑片由b端移向a 端的过程中（）A．电流表、电压表的读数都增大B．电流表、电压表的读数都减小C．电流表的读数增大，电压表的读数减小D．电流表的读数减小，电压表的读数增大【答案】C【例10】如图所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中（）A．安培表和伏特表的示数都变小B．安培表和伏特表的示数都变大C．安培表的示数变大，伏特表的示数变小D．安培表的示数变小，伏特表的示数变大【答案】B【例11】如图所示的电路中，当滑动变阻器的滑片向右移动时，电流表、电压表的示数如何变化?【答案】电流表的示数应减小，电压表示数增大．【例12】如图所示，电源电压不变，当合上电键K时，电路中安培表与伏特表的示数变化情况是（）A．安培表示数变大、伏特表示数变大B．安培表示数变小、伏特表示数变小C．安培表示数变小、伏特表示数变大人教版九年级物理全册 第十七章欧姆定律初步认识讲义（带答案） D ．安培表示数变大、伏特表示数变小【答案】 A【例13】 如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向左移动，则（ ）A ．12A V V 、、示数都减小B ．A 示数减小，12V V 、示数都增大C ．A 示数减小，1V 示数增大，2V 示数减小D ．A 示数增大，1V 示数增大，2V 示数减小【答案】 D【例14】 开关闭合后，当滑片右移时，其中电压表、电流表的示数将怎样变化?【答案】 电流表A 1和电流表A 2的示数均变小，电压表示数不变【例15】 右图所示的电路中，电压U 保持恒定，当K 断开时，安培表的读数是（ ）A ．A 1变大、A 2不变B ．A 1变小、A 2不变C ．A 1不变、A 2变小D ．A 1不变、A 2变大【答案】 B1．电流表、电压表范围值：模块三 范围值问题能力提升知识导航串联时：如果电压表并在定值电阻两端，电压与电流变化相同．（如图1）如果电压表并在滑动变阻器两端，电压最大时，电流最小．（如图2）图1 图22．限制条件一般是电表量程，用电器允许最大电流．一般步骤：先判断滑动变阻器导致的电表的变化；再判断变化引起安全隐患，从而推出滑动变阻器对应的最值．夯实基础【例16】如图所示，电源两极间的电压保持10V不变，滑动变阻器R2的电阻是18Ω，R1的阻值是12Ω．在滑动变阻器滑片P从a端滑到b端的过程电压表的示数变化范围是（）A．4V~0V B．10V~4V C．10V~0V D．0V~6V【答案】D【例17】如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R的阻值为10Ω，滑动1变阻器R的最大阻值为50Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端的2过程中，下列说法中正确的是（）A．电压表的示数变大，电流表的示数变小B．电流表和电压表的示数都不变C．电流表的示数变化范围为0.2A~0.6A D．电压表的示数变化范围为1V~6V人教版九年级物理全册 第十七章欧姆定律初步认识讲义（带答案）【答案】 D【例18】 如图所示电路，已知电流表的量程为0—0.6A ，电压表的量程为0—3V ，定值电阻R 1阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω，电源电压为6V ．开关S 闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下（ ） A ．滑动变阻器滑片允许滑到最左端 B ．电压表最小示数是1VC ．电路中允许通过的最大电流是0.6AD ．滑动变阻器滑片移动过程中，电流表先达到最大量程【答案】 B【例19】 如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A 至2A 之间，电压表的示数范围在6V 至9V 之间．则定值电阻R 的阻值及电源电压分别是（ ）A ．3Ω 15VB ．6Ω 15VC ．3Ω 12VD ．6Ω 12V【答案】 C【例20】 如图所示电路中电源电压U =4.5V 且保持不变，定值电阻R 1=5Ω，变阻器R 2最大阻值为20Ω，电流表量程为0-0.6A ，电压表量程为0-3V ．为保护电表，变阻器接入电路的阻值范围是（ ）A ．0Ω-10ΩB ．0Ω-20ΩC ．5Ω-20ΩD ．2.5Ω-10Ω【答案】 D能力提升提高班【拓展1】 R 1、R 2两电阻并联在电路中，干路总电流是通过R 1的电流的4倍，若R 1=30欧，则R 2= 欧.【答案】 10【拓展2】 R 1=4R 2，S 1断开，S 2闭合，电流表示数为I ，S 1、S 2同时闭合，电流表示数为I 1，则I: I 1= ．【答案】 4:5【拓展3】 将光敏电阻R 、定值电阻R 0、电流表、电压表、开关和电源连接成如图所示电路. 光敏电阻的阻值随光照强度的增大而减小. 闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（ ）A. A 表和V 表示数均小B. A 表示数变大，V 表示数变小C. A 表示数变小，V 表示数变大D. A 表和V 表示数均变大 【答案】 D【拓展4】 如图所示的电路中，电源电压不变，当滑动变阻器的滑片从A 滑向B 的过程中，下列说法正确的是（ ）A. 电压表2V 的示数不变，小灯泡亮度不变B. 电压表2V 的示数变小，小灯泡亮度变暗C. 电压表1V 的示数变小，电流表A 的示数小D. 电压表1V 的示数变大，电压表A 的示数变大 【答案】 B【拓展5】 如图所示，滑动变阻器的阻值在0—10欧的范围内可调，当它的滑片P 移至a 端时，闭合开关S ，电流表的读数是0.4安；当滑片P 移至b 端时，电流表的读数是0.24安，试求电阻R 1的阻值和电源电压．思维拓展训练（选讲）人教版九年级物理全册 第十七章欧姆定律初步认识讲义（带答案）【答案】 R 1=15Ω U =6V尖子班【拓展1】 如图所示的两个电路中，电源电压相等且保持不变．闭合开关S ，当滑动变阻器的滑片P 都向右移动时，灯泡1L 和2L 的亮度变化情况是（ ）A ．1L 变暗、2L 亮度不变B ．1L 、2L 都变亮C ．1L 变亮、2L 变暗D ．1L 、2L 都变暗 【答案】 A【拓展2】 如图所示电路，灯1L 、2L 的额定电压分别为2V 、10V ，1S 闭合，2S 断开，滑动变阻器滑片置于中点位置时，两灯均正常发光，2S 闭合后，移动变阻器滑片使2L 仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是（ ）A ．滑片在中点右侧，电流表示数变小B ．滑片在中点左侧，电流表示数变大C ．滑片在中点右侧，电流表示数不变D ．滑片在中点左侧，电流表示数不变 【答案】 C【拓展3】 将光敏电阻R 、定值电阻R 0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（ ）A ．A 表和V 表示数均变小B ．A 表示数变大，V 表示数小C ．A 表示数变小，V 表示数大D ．A 表和V 表示数均变大 【答案】 D【拓展4】 如图所示的电路中，滑动变阻器的滑片在移动过程中，电压表的读数变化范围是0~4V ，电流表的读数变化范围是0.5A ~1.5A ，则R 的阻值为 Ω，变阻器R '的最大阻值是 Ω，电源的电压是 V ．【答案】4Ω8Ω【拓展5】如图所示电路，电源电压 4.5VU=且保持不变，小灯泡电阻5R=Ω（阻值不变），允L许通过的最大电流为0.5A. 滑动变阻器R的最大阻值为20Ω，电流表量程为20~0.6A，电压表量程为0~3V．为保护电表，变阻器接入电路的阻值范围是Ω~ Ω.【答案】4~10ΩΩ实战演练【练1】有两只电阻，R1=3欧，R2=6欧，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=______，若将它们并联后接到同一电源上，则通过它们的电流强度之比为I1：I2=______．【答案】1:2；2:1【练2】图所示电路中，电源电压保持不变，R1=3R2，K1断开时，安培表示数为I1；闭合时，安培表示数为I2，I1与I2之比是（）人教版九年级物理全册第十七章欧姆定律初步认识讲义（带答案）A．1：3B．1：4 C．3：4 D．4：3【答案】C【练3】如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右滑动时，电压表V1的示数__________；电压表V2的示数___________；电流表A的示数________．（填"变大"，"不变"或"变小"）【答案】变小；变大；变小【练4】如图所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断正确的是（）A．安培表的示数变大，伏特表的示数变小，电灯L变亮B．安培表的示数变小，伏特表的示数变小，电灯L变暗C．安培表的示数变小，伏特表的示数变大，电灯L变暗D．安培表的示数变大，伏特表的示数变小，电灯L变亮【答案】C【练5】如图所示电路中，电源电压为10伏，且保持不变，电阻R1=20欧姆，滑动变阻器R2的最大阻值是30欧，则当滑片P在滑动变阻器上滑动时，电流表、电压表示数变化的最大范围分别是（）A．0.2安—0.5安，0伏—6伏B．0.2安—0.3安，0伏—6伏C．0.2安—0.5安，4伏—10伏D．0.2安—0.5安，4伏—6伏【答案】A课后测【测1】如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A．灯L变亮，电压表V1的示数不变B．灯L变亮，电压表V2的示数变小C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大【答案】D【测2】如图所示，电源电压不变，R1=3Ω．若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S2时，电流表的示数为2A，则R2的电阻为（）人教版九年级物理全册第十七章欧姆定律初步认识讲义（带答案）A．9Ω B．6Ω C．4Ω D．3Ω【答案】A【测3】如图所示的电路，电源电压保持不变，闭合开关S1、S2，电压表示数为3V，电流表示数为0.3A，断开S2后，电压表示数为2V，则下列判断正确的是（）A．R1阻值为20ΩB．R2阻值为10ΩC．电源电压为3V D．电源电压为2V【答案】C【测4】标有“4V 0.25A”的小灯泡和“20Ω1A”的滑动变阻器连接在如图所示的电路中，电源电压为6V，电流表量程为“0～0.6A”，电压表量程为“0～3V”．为确保电路安全，闭合开关时，滑动交阻器接入电路的阻值变化范围应控制在( )(不考虑温度对电阻的影响)A．0～8ΩB．8～16ΩC．16～20ΩD．以上答案都不对【答案】B成就古往今来，古今中外，很多人取得了各种成就。

1．欧姆定律的内容：导体中的电流，跟导体两端的电压成_____，跟导体的电阻成_____。

2．欧姆定律的表达式：_____。

3．欧姆定律的理解：①在电阻一定的情况下，导体中的电流跟这段导体两端的电压成_____。

②在电压不变的情况下，导体中的电流跟导体的电阻成_____。

使用欧姆定律时应注意（1）同体性：定律中的电压、电阻和电流三个量是对同一个___或同一段____而言的，不可乱套公式。

（2）同时性：定律中的电压、电阻和电流三个量必须是在_____的数值，若由于某种原因，电路中的电压或电阻发生了变化，则电流也相应变化。

（3）对变形公式I U R =的理解：导体的电阻可以由IUR =计算，同一段电路，电阻R 的大小与电压U 和电流I 无关，因为导体的电阻是导体本身的一种性质，由本身的材料、长度和横截面积决定，不能说电阻R 与电压U 成正比、与电流I 成反比。

正比 反比 UI R=正比 反比 电阻 电路 同一时刻动态电路的分析动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。

2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压如何变化。

（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：【例题】导体两端的电压为6 V时，通过的电流为0.1 A，若将导体两端的电压再增加3 V，通过导体的电流是_________A，则该导体的电阻为_________；若该导体两端的电压为0，则该导体的电阻为____ _____。

参考答案：0.15 60 60试题解析：电阻的阻值为；因电阻与两端的电压和通过的电流无关，所以1．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图象。

中考物理复习专题：欧姆定律一、选择题，下列说法中正确的是（）1．根据欧姆定律I=URA．电阻一定时，导体两端的电压越大，通过它的电流就越大B．导体中的电流与导体的电阻成反比C．导体的电阻越大，它两端的电压越大D．一段导体的电阻与加在它两端的电压成正比2．如图所示的电路，电源电压不变。

闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（）A．电流表A1示数变小，电压表V示数不变B．电流表A示数变小，灯泡亮度不变C．电压表V示数与电流表A示数的比值不变D．电流表A和A1示数之差不变3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大4．小林设计了一种酒精测试仪的电路，如图所示。

图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。

电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。

下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

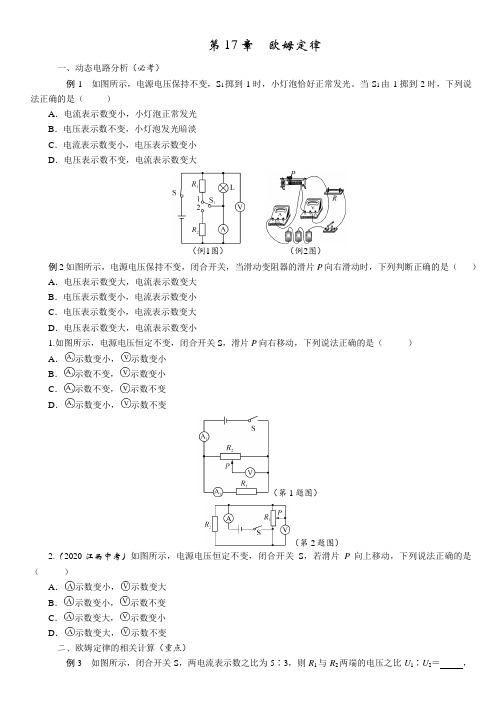

第17章欧姆定律一、动态电路分析（必考）例1如图所示，电源电压保持不变，S1掷到1时，小灯泡恰好正常发光。

当S1由1掷到2时，下列说法正确的是（）A．电流表示数变小，小灯泡正常发光B．电压表示数不变，小灯泡发光暗淡C．电流表示数变小，电压表示数变小D．电压表示数不变，电流表示数变大（例1图）（例2图）例2如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小1.如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（）A．示数变小，示数变小B．示数不变，示数变小C．示数不变，示数不变D．示数变小，示数不变（第1题图）（第2题图）2.（2020·江西中考）如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是（）A．示数变小，示数变大B．示数变小，示数不变C．示数变大，示数变小D．示数变大，示数不变二、欧姆定律的相关计算（重点）例3如图所示，闭合开关S，两电流表示数之比为5∶3，则R1与R2两端的电压之比U1∶U2＝，电阻之比R1∶R2＝。

（例3图）（例4图）例4如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1∶2，只闭合S2时，R两端电压与R2两端电压之比为1∶4，当滑片P移动到b端，则（）A．只闭合S1时，滑动变阻器两端电压与R1两端电压之比是1∶1B.只闭合S2时，滑动变阻器两端电压与R2两端电压之比是1∶1C.当S1、S2闭合时，通过R1与R2的电流之比是1∶2D．当S1、S2闭合时，通过R1与R2的电流之比是1∶13.（2020·武汉中考）如图所示，电源电压为15 V且保持不变，滑动变阻器的滑片P在最右端。

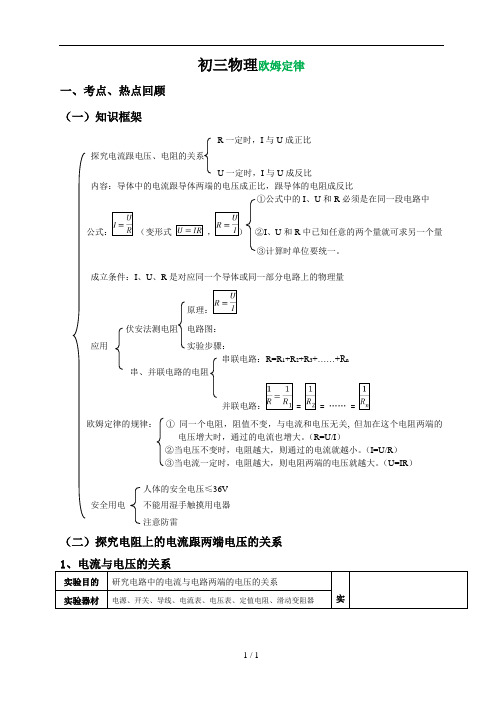

初三物理欧姆定律一、考点、热点回顾（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。

成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： = = …… =欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。

（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。

（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。

（U=IR）人体的安全电压≤36V安全用电不能用湿手触摸用电器注意防雷（二）探究电阻上的电流跟两端电压的关系实验目的研究电路中的电流与电路两端的电压的关系实实验器材电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中验电路图分析论证在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。

图实验目的研究电路中的电流与电阻的关系实验电路图实验器材电源、开关、导线、电流表、电压表、n个阻值不同的定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，换不同的定值电阻，使电阻成整倍变化③调节滑动变阻器滑片，保持定值电阻的两端电压不变④把对应着不同阻值的电流值记录在表格中分析论证电流和电阻有关,当电阻两端的电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。

图3、在探究“电流与电压、电阻”关系的实验中滑动变阻器的作用作用：改变电路中电流的大小；改变R两端的电压大小；保护电路，使电路中的电流不至于过高。

中考总复习：欧姆定律（基础）【考大纲求】1、欧姆定律公式及计算。

2、电阻的丈量。

3、串、并联电路的特色。

4、含有变阻器电路的剖析。

【知识网络】【考点梳理】重点一、欧姆定律1、研究电流与电压、电阻的关系①提出问题：电流与电压电阻有什么定量关系？②拟订计划，设计实验：要研究电流与电压、电阻的关系，采纳的研究方法是：控制变量法。

即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。

③进行实验，采集数据信息：（会进行表格设计）④剖析论证：（剖析实验数据找寻数据间的关系，从中找出物理量间的关系，这是研究物理规律的常用方法。

）⑤得出结论：在电阻必定的状况下，导体中的电流与加在导体两头的电压成正比；在电压不变的状况下，导体中的电流与导体的电阻成反比。

2、内容：导体中的电流，跟导体两头的电压成正比，跟导体的电阻成反比。

U3、公式：IR4、符号的意义及单位：U—电压—伏特（V）， R —电阻—欧姆（Ω）， I —电流—安培（A）5、同体性：使用欧姆定律公式I UI 、 U、 R 应当对应同一段导体或许同一段时，应注意公式中R电路，即知足“同体性”。

6、同时性：公式中I 、 U、 R 除知足公式中的“同体性”以外，还应是同一段导体在同一时辰的电流，电压，电阻。

即知足同时性。

7、单位：运用该式时，式中各量的单位只好是安培，伏特，欧姆。

8、欧姆定律的建立的条件：只好在“纯电阻电路”中建立，对于含有电动机的电路，欧姆定律就不建立。

U9、欧姆定律公式变形：可得公式：R，它反应了电阻可用导体两头电压和导体中的电流的比I值表示，可是因为电阻是导体自己的一种性质，所以它既不睦U 成正比，也不睦I 成反比，这一点和欧姆定律有显然差别。

重点二、电阻的丈量—伏安法测电阻1、实验原理：依据欧姆定律的变形公式R U，测出两头的电压和经过的电流，就能够求出它的电I阻，这类丈量电阻的方法叫伏安法。

最新初中物理考点总复习专题讲解《专题17：欧姆定律》一、考向分析：欧姆定律在中考中主要考查从动态电路分析，探究电流、电压和电阻的关系，测电阻，欧姆定律的计算，常与电功率结合出现在压轴题中．题型多以选择题、实验探究题、计算题的形式出现．二、考点汇总：【考点1】欧姆定律的探究估交流【考点2】 欧姆定律的应用※提示： “导体的电阻与导体中的电流成反比”这个说法是错误的．原因一：漏掉了“导体两端电压一定”这个前提条件；原因二：弄错了“物理量之间的因果关系”． 【考点3】 电阻的串联和并联※提示：(1)并联电路的总电阻利用公式R ＝R 1R 2R 1＋R 2计算较为方便．(2)n 个相同的电阻R 1串联，总电阻R ＝nR 1；n 个相同的电阻R 1并联，总电阻R ＝R 1n .【考点4】 伏安法测电阻※提示： (1)滑动变阻器的作用：①保护电路；②改变电阻两端电压和通过电阻的电流，从而实现多次测量．(2)测量定值电阻时，应多次测量求平均值，以减小实验误差．测量小灯泡的电阻时，由于灯丝的电阻受温度影响明显，故不能将多次测量结果求平均值作为灯丝的电阻．三、命题预测：命题点1 欧姆定律的比例运用(多选)在如图所示的电路中，电源两端电压保持不变，R 1＝2R 3，当开关S 1、S 2都闭合时，电压表V 1、V 2的示数之比为5∶3，则( )A ．R 1与R 2电阻比为2∶3B．S1闭合、S2断开时，电压表V1、V2的示数之比3∶2C．S1、S2都闭合与S1闭合、S2断开时电路中电流之比为6∶5D．S1、S2都闭合与S1闭合、S2断开时R1消耗功率之比为6∶5首先分析电路的连接方式，然后根据不同电路的分压、分流特点来判断，串联电路电压与电阻成正比，并联电路电流与电阻成反比．1．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L1、L2的电阻之比是( )A．2∶1 B．1∶2 C．3∶2 D．2∶32．如图所示，电源电压不变，当只闭合S1时，电流表A1示数为I1，电流表A2示数为I2.当开关S1、S2都闭合时，电流表A1示数为I1′，电流表A2示数为I2′，I2∶I1＝2∶3，I2′∶I1′＝4∶7，则电阻R1∶R2∶R3的比值为( )A．2∶3∶4 B．3∶4∶7C．2∶1∶4 D．4∶2∶1命题点2欧姆定律结合电学图像问题甲和乙两灯的额定电压均为6 V，图是甲、乙两灯的电流随其两端电压变化的曲线．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源电压最大为( )A．6 VB．8 VC．10 VD．12 V明确横纵坐标含义，分析电路不同状态，结合串联电路电流相等、并联电路电压相等的特点，与电学图像的相应数值联系，联立等式，求解．3．小灯泡L和电阻R中电流随电压变化情况如图所示，由图像可知，电阻R的阻值为________Ω.若将它们并联接在电压为2 V的电源两端，电路中的总电流为________A.4．标有“6 V 4.8 W”的小灯泡L和标有“6 V 3.6 W”的小型电加热器R，它们电流与电压变化的关系如图甲所示．现将它们连入图乙所示电路中，闭合开关S，其中一用电器正常工作，下列说法正确的是( )A．灯泡的电阻与电压和电流有关B．电源电压为10.5 VC．如果电源电压减小5 V时，电压表与电流表示数的比值变小D．如果电源电压减小5 V时，通过灯泡的电流为0.3 A命题点3欧姆定律的综合计算如图甲所示的电路中，电源电压不变，小灯泡的额定电压为2.5 V，变阻器的最大阻值R为定值电阻R0的三倍．闭合开关S，当滑片P置于某点时，电压表示数为2.5 V，电流表示数为I1，当滑片P置于最右端时，电流表示数为I2，且I1∶I2＝5∶4.两次变阻器连入电路的电阻之比R1∶R＝8∶15.图乙是该小灯泡I－U图像．求：(1)小灯泡正常发光时的电阻值；(2)滑片置于最右端时，小灯泡的实际功率；(3)电源电压．先分析电路的连接方式，再根据欧姆定律I＝U/R及其变形R＝U/I、U＝IR，同时结合串、并联电路的特点来解决问题，也经常与图像、电路安全问题结合．5．如图甲所示，电源电压保持不变，R1＝10 Ω.当闭合开关S，滑动变阻器滑片P从a端移动到b端，两电表示数变化关系用图乙线段AB表示．求：(1)电源电压；(2)滑片P滑到ab中点时电压表的示数．实验突破：命题点探究电流与电压和电阻的关系本实验探究电流与电压和电阻的关系在中考中重点考查以下几个方面：(1)根据电路图连接实物图或改错；(2)故障分析；(3)电流表和电压表的读数及量程的选择；(4)分析实验数据得出结论；(5)设计实验电路图、表格或实验过程；(6)滑动变阻器的作用及规格的选择；(7)对实验进行评估；(8)与其他实验的联系．探究“电流与电阻的关系”．器材有：滑动变阻器、开关、电源(电压恒为6 V)各一个，电流表、电压表各一块，三个定值电阻(10 Ω、15 Ω、20 Ω)，导线若干．(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线．(2)电路连接正确后，闭合开关前，滑片应置于________(填“A”或“B”)端．(3)闭合开关后，移动滑片，使与电阻(20 Ω)并联的电压表示数为4 V，读出电流表示数，再分别改接15 Ω、10 Ω的电阻，重复上述实验，收集的实验数据如表1所示．老师告诉小明有一组数据误差较大，便找来一个5 Ω的电阻让他再测一组数据．当他把5 Ω的电阻接入电路时，要使电压表示数仍为4 V，实验不能继续进行，其原因是____________________________．改变连接后，当电压表示数仍为4 V时，电流表示数为________A(如图乙所示)．表1综合分析数据可得：电压一定时，______________________．小明又利用上述实验器材探究“电流与电压的关系”，将滑片从一端移到另一端的过程中，收集的实验数据填入了表2中．表2(4)分析表2中数据可得：电阻一定时，________________________________．(5)分析可知，小明使用的变阻器的最大阻值为________Ω.在探究电流与电压的关系时，必须保持导体的电阻不变，需要调节滑动变阻器来改变导体两端的电压，这样来研究电流随电压的变化关系；在探究电流与电阻的关系时，必须保持导体两端的电压不变，需要更换不同阻值的电阻来研究电流随电阻的变化关系．因此，需要在更换电阻后调节滑动变阻器使更换后的电阻两端电压与更换前的电阻两端电压相等．(6)实验完成后，某同学归纳了滑动变阻器在不同情况下的不同作用：①滑动变阻器本身的作用：通过改变接入电路中电阻线的________来改变电路中的电阻，从而来改变电路中的电流；②在探究电阻R不变时，研究通过它的电流与其两端电压的关系时，滑动变阻器的作用：通过改变电路中的电流从而来改变______________________；③在探究电阻两端的电压不变时，研究通过它的电流与电阻大小的关系时，滑动变阻器的作用：通过改变电路中的电流从而来________________________．强化训练：（一）一、选择题1．图中，能正确描述电阻一定时，电流随电压变化的图像是( )2．某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表．请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的( )3．如图，电源电压恒定，电阻R1＝10 Ω，R2＝15 Ω，R阻值一定但未知，当单刀双掷开关S掷向a(同时与b断开)时，电压表示数为2.0 V，若掷向b(同时与a断开)，电压表示数可能为( )A．3.0 VB．2.5 VC．2.0 VD．1.5 V4．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5 V不变，灯泡上标有“2.5 V0.32 A”字样，滑动变阻器上标有“50 Ω 1 A”．闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是( )A．此时灯泡的电阻为8 ΩB．此时灯泡和滑动变阻器的阻值之比为8∶7C．该电路能探究串联电路电流的特点D．该电路能探究电流与电压的关系5．同学们为敬老院的老人买了一辆电动轮椅，工作原理如图所示．操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退．已知蓄电池电压为24 V，定值电阻R2为20 Ω，R1为滑动变阻器．下列对电路的判断正确的是( )A．S1接触点1，S2接触点2时，轮椅前进B．S1和S2都接触点1时，轮椅后退C．轮椅后退时电路中的电流小于1.2 AD．轮椅后退时电路中的电流为1.2 A6．如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω.当开关闭合，滑片由b 端向a端移动的过程中，以下说法正确的是( )A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2 VD．当滑片移到a端时，电流表示数为0.2 A7．如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U－I关系图像如图所示．则下列判断正确的是( )①图线甲是电阻R1的“U－I”关系图像②电源电压为12 V③电阻R1的最小电功率为2.7 W④滑动变阻器R2的最大阻值为30 ΩA．只有①③正确B．只有①④正确C．只有②④正确D．只有②③正确8．(多选)在图甲所示的电路中，R1是定值电阻，R2是规格为“20 Ω 3 A”的滑动变阻器，在电路中正确连接一个电压表(图中未画出)．电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b端滑向a端．当滑片P在最右端b处时，电压表示数如图乙所示；P在中点时，电流表的示数为0.8 A，电压表示数如图丙所示(电压表选用的量程与乙图不同)．下列说法正确的是( )A．电压表并联在R2两端B．电源电压是9 VC．R1的阻值是5 ΩD．R1消耗的最大功率是28.8 W二、填空题9．如图所示，当电源电压为4 V时，电压表的示数为1 V；当电源电压增加到12 V时，电流表的示数为1 A．则电阻R1＝________Ω，R2＝________Ω.10．如图所示，闭合开关S，电压表V1的示数为6 V，电压表V2的示数为8 V，电流表A的示数为0.5 A，电源电压是12 V，则R2两端的电压为________V，R1＝________Ω.11．如图所示，电源电压恒定，R1＝20 Ω.闭合开关S，断开开关S1，电流表示数是0.3 A；若再闭合S1，发现电流表示数变化了0.2 A，则电源电压为________V，R2的阻值为________Ω.12．如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱．闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，则可求出电源电压为________V，R0的阻值为________Ω.三、实验探究题13．小红按图甲所示的电路探究电流跟电压的关系．(1)根据图甲，将图乙中的实物电路连接完整．(要求变阻器滑片向右移动时，电流表的示数变大)(2)正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小红在实验操作上存在的问题是____________________________________．②若电压表示数约为3 V，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是____________．(3)排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如下表，分析表中的数据可得出的结论是：________________________________．(4)为了使上述实验结论更具有普遍性，你认为还应进行下列的哪一项操作？答：________.A．换用电压不同的电源再做实验B．换用阻值不同的电阻再做实验(5)实验过程中老师提醒说通电时间不能太长，否则会引起实验数据的较大差异，你认为其中的道理是_____________________________________________________．(6)现将图乙中的电阻R换成一个额定电压为3.8 V、阻值约为10 Ω的小灯泡，若要测出该小灯泡的额定功率，则原实验电路中必须更换的器材是________．14．图甲是某同学探究电流与电阻的关系的实验电路．已知电源电压恒为4.5 V，滑动变阻器规格为“20 Ω 1 A”，可供选择的定值电阻的阻值为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω和30 Ω.(1)该同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线．(2)电路连接正确后，先用5 Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示，则电路中的电流为________A；再将5 Ω的定值电阻换成10 Ω定值电阻进行实验，移动滑片直至电压表示数为________V，并记录电流表的示数．(3)该同学还想多测几组数据，但他不能选用的定值电阻是____________________．四、计算题15．在如图所示的电路中，灯泡标有“12 V 6 W”，滑动变阻器R1标有“100 Ω 1 A”，电压表量程为0～15 V，电流表量程为0～0.6 A，只闭合开关S1、S2，滑动变阻器连入电路阻值为16 Ω时，灯泡正常发光；只闭合开关S1、S3时，电流表的示数为0.2 A，忽略温度对灯丝电阻的影响．求：(1)灯泡的电阻；(2)R2的阻值；(3)只闭合开关S1、S2时，为了保护元件的安全，滑动变阻器连入电路的阻值范围．强化训练：（二）一、选择题1．小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～2 A，电压表的示数变化范围是4～10 V．小珍通过推算，得出四个结论：①定值电阻R0的阻值为5 Ω；②变阻器连入电路的电阻变化范围是2～20 Ω；③电源电压为15 V；④电路消耗的总功率的变化范围为6～24 W.上述结论中，正确的是( )A．①②B．③④C．②④D．①③2．如图所示的电路，已知电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R1的阻值为10 Ω，滑动变阻器R2的最大阻值为50 Ω，电源电压为6 V．开关S闭合后，在滑动变阻器滑片滑动的过程中，保证电流表、电压表不被烧坏的条件是( )A．电压表最小示数是1 VB．滑动变阻器滑片允许滑到最左端C．电路中允许通过的最大电流是0.6 AD．滑动变阻器滑片移动的过程中，电流表先达到最大量程3．如图为一种握力计和它的工作原理示意图．电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5 Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大(弹簧的电阻不计)．该握力计测量范围为0～300 N，电路中电流变化范围0.1～0.6 A．则下列判断正确的是( )A．握力300 N时电路中电流为0.6 AB．握力计工作电路的电源电压为3 VC．R1连入电路阻值变化范围0～30 ΩD．R2消耗的最小功率为0.5 W二、填空题4．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I－1R图像，如图乙所示．分析图像可知，当导体的电阻为________Ω时，通过它的电流为0.2 A，当电流分别为0.25 A和0.5 A时，接入电路的导体的电阻之比为________；实验过程中，小明控制导体两端的电压为________V.5．如图甲所示的电路，开关闭合后，将滑动变阻器的滑片从最左端移到最右端，得到电路其中两个电压表的示数随电流变化的图像，如图乙所示，则电源电压为________V，滑动变阻器的最大阻值为________Ω，其中图像________(填“A”或“B”)是电压表V2随电流变化的图像．6．两电阻R1＝6 Ω，R2＝9 Ω，当它们串联接在电源电压为3 V 的电路两端，通过它们的电流I＝________A，加在R1、R2两端的电压之比U1∶U2＝________；当R1、R2并联接在原电路中，通过R1、R2的电流之比I1∶I2＝________，通过R1、R2的发热之比Q1∶Q2＝________.三、计算题7．如图所示，电源电压不变，R1＝12 Ω，小灯泡标有“6 V12 W”(假设电阻不变)．(1)若只闭合S1，电流表示数为0.8 A，则电源电压为多大？(2)当三个开关都闭合时，将滑片P移动到b端，电流表的示数为1.2 A，则滑动变阻器的最大阻值是多少？(3)只闭合开关S2时，移动滑片P到某一位置时，滑动变阻器消耗的功率为9 W，则此时电流表的示数是多少？参考答案考点汇总：考点1 控制变量 电阻 电阻两端电压 电阻两端电压 电阻 正 反考点2 正比 反比 UR考点3 长度 横截面积 大 小 考点4 断开 最大阻值 命题预测：例1 ABC 例2 B例3 (1)由图像可知：当U L ＝2.5 V 时，I 1＝I L ＝0.25 A ，因为I ＝UR ，所以灯泡正常发光时的电阻R L ＝U L I L ＝2.5 V0.25 A ＝10 Ω；(2)当滑片置于最右端时，L 、R 0及R 串联．由于I 2＝45I 1＝0.2 A ，由图像可知，灯泡两端电压U ′L ＝1 V ，小灯泡的实际功率P ′L ＝U ′L I 2＝1 V ×0.2 A ＝0.2 W ；(3)当滑片置于最右端时，灯泡的电阻R ′L ＝U ′L I 2＝1 V0.2 A ＝5 Ω，由于U ＝I 1(R L ＋R 0＋R 1) ① U ＝I 2(R ′L ＋R 0＋R) ② 已知R 1∶R ＝8∶15 ③ R ＝3R 0 ④ 将R L ＝10 Ω、R ′L ＝5 Ω、I 1＝0.25 A 、I 2＝0.2 A 代入方程组①②③④中解得：U ＝9 V.题组训练 1.B 2.C 3.20 0.35 4.D5.(1)当滑动变阻器滑片P 在b 端时，R 1两端电压即为电源电压，由欧姆定律I ＝U/R 得U ＝IR 1＝0.6 A ×10 Ω＝6 V ，所以电源电压是6V；(2)由图像知，当滑动变阻器滑片P在a端时，U2＝4 V，I′＝0.2 A，滑动变阻器最大阻值R2＝U2/I′＝4 V/0.2 A＝20 Ω，滑片P滑到ab中点时，R中＝R2/2＝10 Ω，由于R中＝R1，串联电路U中/R中＝U1/R1，所以U中＝U1＝U/2＝3 V，所以，滑片P滑到ab中点时，电压表的示数是3 V.实验突破：例(1)(2)A(3)电流超过了电流表所选的量程0.8通过导体的电流与电阻成反比(4)通过导体的电流与电压成正比(5)20拓展训练(6)①长度②定值电阻两端的电压③保持用电器两端电压不变强化训练：（一）1．A 2.C 3.B 4.D 5.C 6.B7.C8.CD9.9310.28 11.63012.121013．(1)(2)①滑动变阻器的滑片没有在最大值处②电阻断路(3)电阻一定时，电流与电压成正比(4)B (5)电阻的大小会随温度的变化而变化(6)电源14．(1) (2)0.4 2 (3)20 Ω、25 Ω和30 Ω15.(1)灯泡额定电流：I ＝I L ＝P L 额U L 额＝6 W 12 V ＝0.5 A ，灯泡电阻：R L ＝U L 额I L 额＝12 V0.5 A ＝24 Ω；(2)只闭合S 1、S 2，灯泡与R 1串联，灯泡正常发光，R总1＝R L ＋R 1＝24 Ω＋16 Ω＝40 Ω，U ＝IR 总1＝0.5 A ×40 Ω＝20 V ，只闭合S 1、S 3，灯泡和R 2串联，电路总电阻：R 总2＝U/I ＝20 V 0.2 A ＝100 Ω，电阻R 2的阻值：R 2＝R 总2－R L ＝100 Ω－24 Ω＝76 Ω；(3)为保护灯泡安全，最大电流为I ＝0.5 A ，滑动变阻器的阻值最小，R 总3＝U/I ＝20 V/0.5 A ＝40 Ω，R 1＝R 总3－R 2＝40 Ω－24 Ω＝16 Ω，为保护电压表安全，U 1最大＝15 V ，滑动变阻器的阻值最大，U L ＝U －U 1＝20 V －15 V ＝5 V ，I ＝U L /R L ＝5 V/24 Ω＝5/24 A ，R 2＝U 1/I ＝72 Ω. 强化训练：（二）1．C 2.A 3.B 4.10 2∶1 2 5.9 20 A 6.0.2 2∶3 3∶2 3∶27.(1)由P ＝U 2R 可得，灯泡的电阻：R L ＝U 2LP L＝（6 V ）212 W ＝3 Ω，若只闭合S 1，灯泡L 与R 1串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I ＝UR 可得，电源的电压：U ＝I(R 1＋R L )＝0.8 A ×(12 Ω＋3 Ω)＝12 V ；(2)当S 1、S 2、S 3都闭合时，将滑片P 移动到b 端，R 1与滑动变阻器的最大阻值并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R 1的电流：I 1＝U R 1＝12 V 12 Ω＝1 A ，因并联电路中干路电流等于各支路电流之和，所以，通过滑动变阻器的电流：I 滑＝I ′－I 1＝1.2 A －1 A ＝0.2 A ，则滑动变阻器的最大阻值：R 滑＝U I 滑＝12 V0.2 A ＝60 Ω；(3)只闭合S 2时，移动滑片P 到某一位置时，灯泡L 与滑动变阻器串联，电流表测电路中的电流，此时电路中的电流：I ″＝U R L ＋R 滑′＝12 V3 Ω＋R 滑′，滑动变阻器消耗的电功率：P 滑＝(I ″)2R 滑′＝(12 V3 Ω＋R 滑′)2×R 滑′＝9 W ，整理可得，(R 滑′)2－10R 滑′＋9 Ω＝0，解得：R 滑′＝9 Ω或R 滑′＝1 Ω，对应的电流为：I ″＝U R L ＋R 滑′＝12 V 3 Ω＋9 Ω＝1 A ，I ″＝U R L ＋R 滑′＝12 V 3 Ω＋1 Ω＝3 A ，因灯泡的额定电流I L ＝U L R L ＝12 W6 V ＝ 2 A ，所以，此时电路中的电流表的示数为1 A.。

欧姆定律一、单选题（共11题；共22分）1.为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点．在对比研究时，下列选择正确的是（）A. 第一次接入AB，第二次接入DEB. 第一次接入DE，第二次接入ACC. 第一次接入AB，第二次接入DFD. 第一次接入DE，第二次接入DF2.为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A. （2）（4）B. （2）（3） C. （1）（3） D. （3）（4）3.关于导体的电阻，下列说法正确的是（）A.通过导体的电流越大，导体的电阻越小B.导体两端的电压越大，导体的电阻越大C.导体的电阻与两端电压及通过的电流无关D.导体的横截面积越大，电阻越大4.如图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，电路中有关物理量的变化情况是（）A. 通过显示器的电流减小 B. R0两端的电压增大C. 传感器两端的电压增大 D. 电路的总功率减小5.灯泡的灯丝断了，再搭上灯丝后，灯丝电阻将（）A. 变大B. 不变 C. 变小 D. 以上说法都不对6.某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻 R0为10Ω，开关S闭合后，为保证电路安全，在移动滑动变阻器的过程中，下列情况可能出现的是（）A. 电压表的最小示数为1V B. 滑动变阻器的最小功率为0 WC. 电流表的最大示数为0.6A D. 电阻R0的最大功率为1.8W7.如图所示，泰兴市城乡公交车后门左右扶杆上各装有一个相当于开关的按钮。

九年级物理全册第十七章欧姆定律解题方法技巧单选题1、由欧姆定律I=UR 变形可得R=UI，以下说法正确的是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟通过它的电流成反比C．导体的电阻跟它两端的电压和通过它的电流无关D．导体的电阻由它两端的电压和通过它的电流的比值决定答案：C导体的电阻是导体的一种属性，导体两端的电压及通过它的电流的大小不会影响导体电阻的大小，而电路中导体的电阻一定时，通过导体的电流与其两端的电压成正比，当电路中的电压一定时，改变电路中的电阻大小，通过电阻的电流会与电阻成反比，故ABD错误，C正确。

故选C。

2、我市交通管理部门定期开展交通违法专项治理行动，如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图，电源电压恒定，R1为定值电阻，R2为气敏电阻，其阻值随气体酒精浓度的变化情况如图乙所示，闭合开关S，下列说法正确的是（）A．气敏电阻主要由超导体材料制成B．图甲中通过R1的电流保持不变C．检测气体的酒精浓度越大，R2阻值越大D．检测气体的酒精浓度越大，电压表示数越大答案：DAC．由图乙可知，气敏电阻R2的阻值不为0，且随气体酒精浓度的增大而减小，而超导体的阻值为0，故AC 错误；B．由图乙可知，气敏电阻R2的阻值随气体酒精浓度的增大而减小，根据串联电路的电阻特点可知，电路中的总电阻会改变，而电源电压不变，再根据欧姆定律可知，电路中的电流会改变，故B错误；D．由图乙可知，检测气体的酒精浓度越大，气敏电阻R2的阻值越小，根据串联电路的电阻特点可知，电路中的总电阻会变小，而电源电压不变，再根据欧姆定律可知，电路中的电流会变大，由公式U=IR可知，定值电阻R1两端的电压变大，而电压表测的就是定值电阻R1两端电压，所以电压表示数变大，故D正确。

故选D。

3、如图，电源电压保持不变，R为定值电阻。

闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（）A．V1和V2示数不变，A示数变大B．V2和A示数的乘积先变大后变小C．V1和A示数之比不变D．V2和A示数之比变小答案：D滑动变阻器与电阻串联，电流表测电路的电流，V2测电源电压，V1测变阻器的电压。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R 为定值电阻，当开关闭合时，标有“8V 8W ”的小灯泡L 恰好正常发光；若保持定值电阻R 不变，将L 换成另一只标有“8V 4W ”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A ．大于4WB ．等于4WC ．小于4WD ．无法确定 【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C【解析】【详解】 由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由U I R=可得，电源的电压 1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值2224V=20Ω0.2AURI==故D错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A4VU I R U R=+=⨯+…②因电源的电压不变，由①②可得110.6A0.2A4VR R⨯=⨯+解得：R1=10Ω，电源的电压10.6A0.6A10Ω6VU R=⨯=⨯=故A错误；电路消耗的最大功率116V0.6A 3.6WP UI==⨯=故B错误；R1电路消耗的最小功率221210.2A10Ω0.4WP I R==⨯=（）故C正确。
