电弧的分类
按电流种 类
• 直流电弧 • 交流电弧 • 脉冲电弧
按电弧的 状态
• 自由电弧（如雷电） • 压缩电弧（如等离子弧）
按电极材 料
• 熔化极电弧 • 不熔化极电弧
日常生活中的电弧现象
• 雷电
日常生活中的电弧现象
• 电弧焊
日常生活中的电弧现象
• 开关电弧（电器使用中产生的电弧）
电器在切断负载电流或者短路电流时， 只要动静触头间的电压大于10-12v，电 流大于80~100mA，就会产生耀眼的白 光。切断的电流越大，电弧就越强烈。 电弧的产生是电器在使用使用过程中不
直流电弧及其熄灭
➢动伏安特性曲线（下图2、3曲线）
从B点开始快速减小电流，得曲线3，由 于弧隙间的消游离作用跟不上电流的变 化，与静伏安特性曲线的同一点相比， 消游离程度高，弧电阻低，弧电压也就 低。此时特性曲线3位于静伏安特性曲线
缓慢改变R，电流变 化缓慢，每一点都是 在稳定燃烧状态下测
得的
直流电弧及其熄灭
• 一、直流电弧的伏安特性 ➢动伏安特性曲线（下图2、3曲线）
快速改变R，电流变 化迅速，游离（或消 游离）跟不上电流的
变化。
直流电弧及其熄灭
➢动伏安特性曲线（下图2、3曲线）
从A点开始快速增加电流，得曲线2，由 于弧隙间的游离作用跟不上电流的变化， 与静伏安特性曲线的同一点相比，游离 程度低，弧电阻高，弧电压也就高。此 时特性曲线2位于静伏安特性曲线的上方。

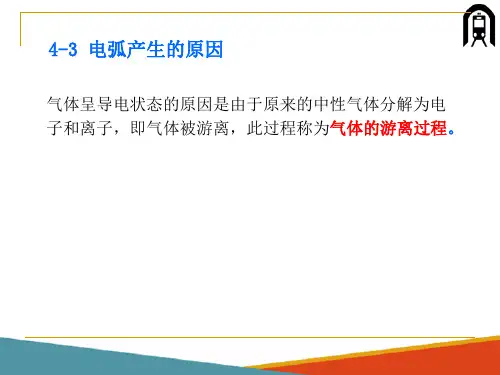

电弧产生的物理过程
1、阴极热电子发射
触头开断过程中，接触面积越来越小，接触处的电阻越来越大，触头表 面的温度剧增加，金属内由于热运动急剧活跃的自由电子克服金属内正 离子的吸力而从阴极表面发射出来，这种主要是由于热作用所引起的发 射称为热发射。温度越低和逸出的功越大时，热发射的电流密度越小。 逸出功为电子克服金属内正离子的吸引力而逸出金属表面所消耗之功。

CH1 常用低压电器
灭弧罩是一种用陶土和石棉水泥制成的绝缘、耐高 温的灭弧装置。是一种简单的灭弧装置。 利用灭弧罩装置灭弧时，在灭弧罩内一般均采用纵 缝灭弧的方法来灭弧。
Date: 2020/2/13
Page: 5
CH1 常用低压电器
第二节 接触器（Contactor）
功能
用于频繁地接通或分断交、直流电路，并可实现 远距离控制。
说明：交流接触器最高为600次／h； 直流接触器可高达1200次／h。
Date: 2020/2/13
Page: 16
CH1 常用低压电器
5）使用类别
使用类别代号 AC-1
典型用途举例 无感或微感负载、电阻炉
AC-2
绕线转子异步电动机的起动、分断
AC-3
笼型电动机的起动、运转中分断
AC-4
笼型电动机的起动、反接制动、点动
CH1 常用低压电器

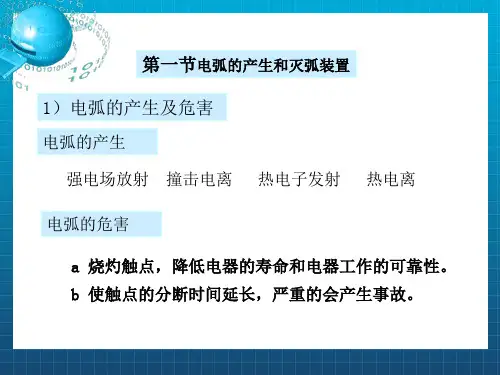

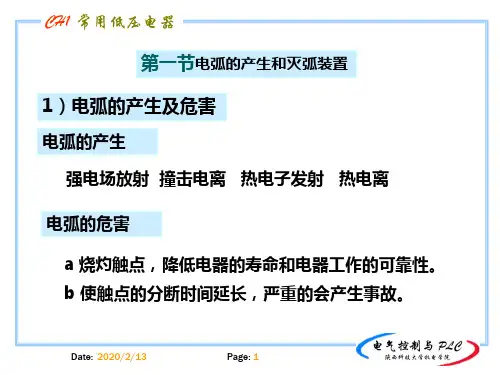

第一节电弧的产生和灭弧装置 1）电弧的产生及危害
电弧的产生 强电场放射 撞击电离 热电子发射 热电离
电弧的危害 a 烧灼触点，降低电器的寿命和电器工作的可靠性。 b 使触点的分断时间延长，严重的会产生事故。
Date: 2020/2/13
Page: 1
CH1 常用低压电器
2）灭弧原 理 熄弧的主要措施有机械性拉弧、窄缝灭弧和栅片灭弧三 种。 机械性拉弧：分断触点时，利用弹性力、迅速拉长电弧， 使单位长度内维持电弧燃烧的电场强度不够而熄弧。
窄缝灭弧：将电弧驱入耐弧材料制成的窄缝中，加快电 弧的冷却。这种灭弧装置多用于交流接触器。
栅片灭弧：分断触点时，产生的电弧被推入彼此绝缘的 多组镀铜薄钢片（栅片）中，电弧被分割成多组串联的 短弧。
Date: 2020/2/13

交流电弧由于弧电流过零时，电源停止供给能量，电弧 自然熄灭。但是交流电弧过零自然熄灭后，还会重新燃 烧。所以怎样防止电弧重燃就是研究交流电弧的重点。
两个对立的基本过程：交流电弧电流过零期间，同时存 在介质强度恢复过程与弧隙电压恢复过程。
a.介质强度恢复过程
交流电弧过零熄灭后，由于弧电流值下降至零，弧 隙温度迅速下降，促进了消游离作用，使弧隙由原 来的导电状态转变为绝缘介质状态，此过程称为介 质强度恢复过程。
为了加强冷却效果，灭弧罩往往以多缝的结构型式使用，也就 是称为横向绝缘栅片。
灭弧罩的材料的要求：受电弧高温作用不会因热变形、绝缘性 能不能下降，机械强度好且易加工制造等。灭弧罩材料过去广 泛采用石棉水泥和陶土材料。现在逐渐改为采用耐弧陶瓷和耐 弧塑料，它们在耐弧性能与机械强度方面都有所提高。
图6 横向绝缘栅片式灭弧罩 1－灭弧罩；2－电弧。
图3 拉长电弧
a．机械力拉长
电器触头分断过程实中将焊钳提高可使电弧拉 长并熄灭。
b．回路电动力拉长
载流导体之间会产生电动力，如果把电弧看作为一根软导体， 那么受到电动力它就会发生变形，即拉长。如图2－13所示， 在一对桥式双断点结构型式的触头断开时，电弧受回路电动 力F的作用被横向拉长。有时为了使磁场集中，在触头上添 加磁性片，以增大吹弧力，如图4所示。
4-9 磁吹灭弧
加速电弧熄灭的很多方法：拉长电弧、降低温度、将长弧 变为短弧、将电弧放置于特殊介质中，增大电弧周围气体 介质的压力等。
灭弧装置:为了减少电弧对触头的烧损和限制电弧扩展的 空间，通常要将这些方法加以应用，为此而采用的装置。 一个灭弧装置可以采用某一种方法进行熄弧。但在大多数 情况下，则是综合采用几种方法，以增加灭弧效果。

射；同时，由于触头的间隙很小，使得电压强度很高，产生强
电场发射。从阴极表面逸出的电子在强电场作用下，加速向阳 极运动，发生碰撞游离，导致触头间隙中带电质点急剧增加， 温度骤然升高，产生热游离并且成为游离的的主要因素，此时， 在外加电压作用下，间隙被击穿，形成电弧。
5、电弧熄灭的物理过程
（1）复合
复合是正、负带电质点相互结合变成不带电质点的现象。又分为直接复合和 间接复合。 复合的速度受温度的影响喝大，温度越高复合几率越小。 加强复合方式：①冷却电弧 ②加入大量的新鲜气体分子
电弧及灭弧装置
学习目标
• 理解交、直流电弧的伏安特性； • 理解交流电弧较直流电弧易于熄灭的原因；
• 掌握交、直流电弧常用的熄弧方法；
• 掌握常用灭弧装置的结构及作用原理。
引言
• 在有触点电器中，触头接通和分断电流的过程中往往伴随 着气体放电现象－－电弧的产生及熄灭。电弧对电器具有 一定的危害。
①近阴极效应
②灭弧方法
正离子因其能动性差，来不及向新阴极移动
薄膜绝缘介质
刚得到负极性的阴极来不及逸出新的电子
②灭弧方法 根据灭弧方法的不同，介质强度继续增长的情况也不 一样。
介质强度的恢复： UJF=UJF0+KJF*t
UJF0---决定于近阴极效应的起始介质恢复强度
KJF-----决定于灭弧方法的介质强度恢复速度 t----介质强度恢复时间
小
学习本章时，注意以下知识点： 1、概念 2、电弧产生的物理过程
结
本章所接触到的概念较多，需注意掌握和理解。如：近极压降、近阴极效应 注意掌握在此过程中起主要作用的是哪些；理解各物理现象及影响因素。 3、电弧熄灭的物理过程 理解复合及扩散的概念及影响因素。 4、电弧的熄灭 理解交、直流电弧的伏安特性；理解交流电弧较直流电弧易于熄灭的原因；掌握 交、直流电弧常用的熄弧方法；掌握常用灭弧装置的结构及作用原理。 5、断开感性电路时产生的过电称之为内部过电压，其危害性较大，应掌握减小 或抑制过电压产生的方法。

CONTENTS
1
拉伸电弧 STRETCHING ARC
2
灭弧栅 ARC EXTINGUISHING GRID
3
灭弧罩 ARC SHIELD
4
气吹灭弧 AIR BLOW OUT ARC
5
真空灭弧 VACUUM ARC EXTINGUISHING
PART 01
拉伸电弧
STRETCHING ARC
1 拉伸电弧
由于气吹灭弧的灭弧能力较强，故一般运用在高压电器中。
4 气吹灭弧
1－动触头 2－灭弧室瓷罩 3－静触头 4－压缩空气 5－电弧
PART 05
真空灭弧
VACUUM ARC EXTINGUISHING
5 真空灭弧
真空灭弧是使触头电 弧的产生和熄灭在真 空中进行，它是依据 零点熄弧原理，以真 空为熄弧介质工作的。
PART 04
气吹灭弧
AIR BLOW OUT ARC
4 气吹灭弧
气吹灭弧是利用压缩空气来熄灭电弧。
压缩空气作用于电弧，可以很好地冷却电弧、提高电弧区的压力、很快带走残余的游离气 体，所以有较高的灭弧性能。 压缩空气沿电弧径向吹入，然后通过动触头的喷口、内孔向大气排出，电弧的弧根能很快 被吹离触头表面，因而触头接触表面不易烧损。
PART 02
灭弧栅
ARC EXTINGUISHING GRID
2 灭弧栅
– 利用的是短弧灭弧原理。 – 栅片：由外镀薄钢片和石棉绝缘板组成，彼此绝缘片距2-3mm，安装在触点上方的灭
弧罩内。
2 灭弧栅
– 利用的是短弧灭弧原理。 – 栅片：由外镀薄钢片和石棉绝缘板组成，彼此绝缘片距2-3mm，安装在触点上方的灭
3 灭弧罩

图2－20 气吹灭弧装置 1－动触头；2－灭弧室瓷罩；3－静触头；4－压缩 空气；5－电弧。
▪ 五、横向金属栅片灭弧
▪ 横向金属栅片又称去离子栅，它利用的是短弧灭弧原理。用磁性材料的金属片置于电弧中， 将电弧分成若干短弧，利用交流电弧的近阴极效应和直流电弧的近极压降来达到熄灭电弧的 目的。
▪ 横向金属栅片灭弧情况如图2－21所示。栅片的材料一般采用铁。当电弧靠近铁栅片时，由 于铁片为磁性材料，所以栅片本身就具有一个把电弧拉入栅片的磁场力（当电弧移近金属栅 的上沿时，铁栅片又具有把电弧拉回的特性，可防止电弧逸出栅外，烧损它物）。当电弧被 这个磁场力或外力作用刚进入铁片栅中时，由于磁阻较大，铁片栅对电弧的吸力不大。为了 减小电弧刚进入铁栅片时的空气阻力，铁栅片作成楔口并交叉装配，如图2－21(b)所示，即 只让电弧先进入一半铁片栅中以增大最初接触电弧的铁片片距。随着电弧继续进入铁片栅中， 磁阻减小，铁片对电弧的拉力增大，足以使电弧进入所有的铁片栅中。电弧进入栅片后分成 许多串联短弧，电流回路产生作用于各短弧上的电动力使短弧继续发生运动。此时应注意短 弧被拉回向触头方向运动的力，它会使电弧重燃并烧损触头。为了消除这种现象，可以采用 凹形栅片和O形栅片。铁栅片在使用时一般外表面要镀上一层铜，以增大传热能力和防止铁 片生锈。
▪ 导弧角2是根据回路电动力原理设置的，用来引导电弧很快离开触头且按 一定方向运动，以保护触头接触面免受电弧的烧伤。
▪ 由于磁吹线圈与电路的连接方式不同而形成串激线圈和并激线圈之分。
▪ 上述所介绍的这种磁吹线圈和触头相串联的激磁方法称为串激法。它的 优点是：电流流向改变但磁吹力方向不变，即磁吹方向不随电流极性的 改变而改变。具有这种磁吹的电器称为“无极性电器”。同时因为是串 激，通过磁吹线圈的电流与弧电流相同，因此弧电流越大则灭弧效力就 越强；反之弧电流小时，灭弧效力就弱。所以串激法适用于切断大电流 的电器中。

电弧熄灭的方法及装置
2．横缝灭弧罩 为了加强冷却效果，横缝灭弧罩往往以多缝的结构 型式使用，也就是称为横向绝缘栅片，如图3-6所示。 当电弧进入灭弧罩后，受到绝缘栅片的阻挡，电弧在外 力作用下便发生弯曲，从而拉长了电弧，并加强了冷却 。为了分析电弧与绝缘栅片接触时的情况，以图3-7来 放大说明：设磁通方向为垂直向里，电弧AB、BC和CD段 所受的电动力都使电弧压向绝缘棚片顶部，而DE段所受 的电动力使电弧拉长，CD段和EF段相互作用产生斥力。 这样一些力的作用，使电弧拉长并与缝壁接触面增大而 且紧密，所以能收到比较好的灭弧效果。
电弧分类 1〉流种类可分为：交流电弧、直流电弧和脉冲电弧 。 2〉按电弧的状态可分为：自由电弧和压缩电弧（如 等离子弧）。 3〉按电极材料可分为：熔化极电弧和不熔化度达成千上万K足 以烧伤触头、使之迅速损坏;它 也能使触头熔焊、破坏电器的 正常工作，甚或酿成火灾刀人 员伤亡等严重事故; 它还会产 生干扰附近的通信设施的高次 谐波 益处：电弧焊、电弧熔炼和弧光 灯等是专门利用电弧的设备， 电器本身可借助电弧以防止产 生过高的过电压和限制故障电 流。
电弧熄灭的方法及装置
导弧角2是根据回路电动力原理设置的，用来 引导电弧很快离开触头且按一定方向运动，以保 护触头接触面免受电弧的烧伤。由于磁吹线圈与 电路的连接方式不同而形成串激线圈和并激线圈 之分。上述所介绍的这种磁吹线圈和触头相串联 的激磁方法称为串激法。它的优点是：电流流向 改变但磁吹力方向不变，即磁吹方向不随电流极 性的改变而改变。具有这种磁吹的电器称为“无 极性电器”。同时因为是串激，通过磁吹线圈的 电流与弧电流相同，因此弧电流越大则灭弧效力 就越强；反之弧电流小时，灭弧效力就弱。
电弧熄灭的方法及装置
一、拉长电弧 电弧拉长以后，电弧电压就增 大，改变了电弧的伏安特性 。在直流电弧中，其静伏安 特性上移，电弧可以熄灭。 在交流电弧中，由于燃弧电 压的提高，电弧重燃困难。 电弧的拉长可以沿电弧的轴向 (纵向)拉长，也可以沿垂直 于电弧轴向(横向)拉长，如 3-1图所示。

电场击穿
随着触头间隙的增大，电场强度逐渐增大，当电场强度足 够大时，自由电子在电场中获得足够的能量，撞击气体分 子，使其电离产生新的自由电子和正离子。
电弧的物理特性
01
02
03
高温
电弧温度高达几千度，使 得触头熔化、蒸发，产生 高温烧蚀。
高压
电弧放电产生的高温使得 气体迅速膨胀，形成高压 。
强烈的光辐射
灭弧装置在电力系统中主要用于抑制或消除开关设备产生的电弧，常见的灭弧装置 有金属氧化物避雷器、六氟化硫断路器等。
这些灭弧装置能够有效地抑制电弧的产生和扩散，保护电力系统的安全稳定运行。
灭弧装置在电动机保护中的应用
电动机在运行过程中，如果出 现缺相、过载或短路等故障， 会产生电弧，烧毁电动机。
灭弧装置在电动机保护中主要 用于抑制或消除电动机产生的 电弧，常见的灭弧装置有热继 电器、熔断器等。
真空灭弧装置
磁吹灭弧装置
利用真空环境下的高绝缘性能和低气体分 子量，实现快速灭弧，适用于高压、大电 流的场合。
利用磁场作用将电弧吹向灭弧室，实现快 速灭弧，适用于中高压、大电流的场合。
ห้องสมุดไป่ตู้
灭弧装置的选择依据
电流大小
根据电路中的电流大小选择合 适的灭弧装置，大电流场合应 选择自动灭弧装置或磁吹灭弧
装置。
电弧产生强烈的光辐射， 对人的眼睛和皮肤有伤害 。
电弧的分类
长弧
长弧的长度大于电极直径的数倍 ，电弧电压较高，电流较小。
短弧
短弧的长度小于电极直径的数倍 ，电弧电压较低，电流较大。
02
灭弧装置的重要性
灭弧装置的作用
熄灭电弧
灭弧装置的主要作用是熄 灭电弧，以防止电弧对电 路和设备造成损坏。

▪ 二、电弧的分类及特点
▪ 电弧按其外形分为长弧与短弧。长短之别一般取决于弧长与弧径之比。
▪ 弧长大大超过弧径的称为长弧。长弧的特点是，电弧的过程主要决定于弧柱， 电弧压降的大小主要由弧柱压降所决定。即长弧的电压是近极压降(阴极压 降与阳极压降)与弧柱压降之和。U＝U阴＋U阳＋U柱
▪ 若弧长小于弧径，两极距离极短(如几毫米)的电弧称为短弧。此时两极的热 作用强烈，近极区的过程起主要作用。电弧的压降以近极压降为主，几乎不 随电流变化。
▪ 一、开断电路时电弧产生的物理过程
▪ 当触头开断电路，在间隙中产生电弧时，电路仍然是导通的。这就说 明已分开触头间的气体由绝缘状态变成了导电状态。那么，究竟有哪 些物理过程在这个气体由不导电的状态变成导电状态过程中起作用了 呢?下面就此进行一些分析。
▪ 金属材料表面在某些情况下能发射出自由电子，这种现象叫表面发射。 自由电子的产生是由于金属内的电子得到能量，克服内部的吸引力而 逸出金属。一个电子逸出金属所需能量叫逸出功，其单位用电子伏 (eV)表示。不同金属材料逸出功的大小不一样。
1.阴极热发射电子
▪ 触头开断过程中，触头间的接触面积逐渐减小，接触处的电阻越来 越大，电流密度也逐渐增大，触头表面的温度剧增，金属内由于热 运动急剧活跃的自由电子就克服内部的吸力而从阴极表面发射出来， 这种主要是由于热作用所引起的发射称为热发射。
▪ 温度越低、逸出的功越大时，热发射的电流密度越小。
2.阴极冷发射电子
▪ 在触头刚刚分开发生热发射的同时，由于触头之间的距离很小，线 路电压在这很小的间隙内形成很高的电场，此电场将电子从阴极表 面拉出，形成强电场发射。
▪ 在强电场发射中，并不需要热功的参与，所以强电场发射也称做冷 发射。

第二节 接触器（Contactor）
功能
用于频繁地接通或分断交、直流电路，并可实现 远距离控制。
注意： 接触器不能切断短路电流。
一、交流接触器
1．结构
触头系统：主触头、辅助触头 常开触头（动合触头） 常闭触头（动断触头）
电磁系统：动、静铁芯，吸引线圈和反作用弹簧 灭弧系统：灭弧罩及灭弧栅片灭弧
灭弧装置
交流接触器能否作为直流接触器使用？为什么？
不能。对于同样的主触头额定电流的接触器，直流接 触器线圈的阻值较大，而交流接触器的阻值较小。 当交流接触器的线圈接入交流回路时，产生一个很大 的感抗，此数值远大于接触器线圈的阻值，因此线圈 电流的大小取决于感抗的大小。 如果将交流接触器的线圈接入直流回路，通电时，线 圈就是纯电阻，此时流过线圈的电流很大，使线圈发 热，甚至烧坏。 灭弧装置性能要求不一样。 所以通常交流接触器不作为直流接触器使用。
4）额定操作频率
额定操作频率是指每小时接通次数。
说明：交流接触器最高为600次／h； 直流接触器可高达1200次／h。
5）使用类别 使用类别代号
AC-1 AC-2 AC-3 AC-4 DC-1 DC-3 DC-5
典型用途举例 无感或微感负载、电阻炉 绕线转子异步电动机的起动、分断 笼型电动机的起动、运转中分断 笼型电动机的起动、反接制动、点动 无感或微感负载、电阻炉 并励电动机的启动、反接制动、点动 串励电动机的启动、反接制动、点动
五、接触器的型号及代表意义
CJl2—250／3 CJl2系列交流接触器，额定电流250A，三个主触点。 CJl2T—250／3 CJl2系列改型后的交流接触器，额定电流250A，三个 主触点。
六、接触器的使用选择原则
➢根据电路中负载电流的种类选择接触器的类型； ➢根据接触器所控制负载的工作任务（轻任务、一般任务 或重任务）来选择相应使用类别的接触器； ➢接触器的额定电压应大于或等于负载回路的额定电压； ➢吸引线圈的额定电压与控制电路的额定电压等级一致； ➢额定电流应大于或等于被控主回路的额定电流； ➢复核操作频率； ➢主触点和辅助触点的数量。

第四节 直流电弧及其熄灭
直流电弧熄灭条件：电弧电流等于零且弧隙不被过电压重新击穿 含电弧电路的电压平衡方程 di U = iR + L + u A dt
L di = U − iR − u A dt
A点不是稳定燃弧点 A B点是稳定燃弧点 熄灭电弧必须消除稳定燃弧点 一、熄灭直流电弧的方法 (1)拉长电弧或对其实行人工冷却 (2)增大近极区电压降 (3)增大弧柱电场强度
十一、 十一、真空灭弧装置 此灭弧装置以真空作为绝缘及灭弧手段。 电子发生碰撞电离的概率极小。电弧靠电极蒸发的金属蒸气电 离生成，金属蒸气既不多又易扩散。 真空灭弧的优点：触头开距小(10kV级的仅需10mm左右)，故灭 弧室小，所需操作力也小，动作迅速；燃弧时间短到半个周期 左右，且与电流大小无关；介质强度恢复快；防火防爆性能好； 触头使用期限长，尤适宜于操作频率高的场合。 真空灭弧的缺点：截流能力过强，灭弧时易产生甚高的过电压。 目前，高低压电器均发展了采用真空灭弧装置的工业产品。 十二、无弧分断 十二、 实现无弧分断的两种方法： 1、在交变电流自然过零时分断电路，同时以极快的速度使动静触 头分离到足以耐受恢复电压的距离，使电弧甚弱或无从产生； 2、给触头并联晶闸管，并使之承担电路的通断，而触头仅在稳态 下工作。
a) 带电粒子
b)电场强度E
c)电压U
近阴极效应：交流电弧电流自然过零后近阴极区存在一定介质 强度的现象 短弧灭弧原理：综合利用截割电弧和近阴极效应灭弧的方法 应用场所：低压交流开关电器 (二)弧柱区的介质恢复过程 零休时间：电弧电流自然过零前后的数十微秒内的时间。 由于热惯性的影响，零休期间电弧电阻并非无穷大。 热击穿 ：若弧隙取自电源的能量大于其散出的能量，电弧电 阻将迅速减小，剩余电流不断增大，使电弧重新燃烧。 电击穿：当弧隙两端的电压足够高时，仍可能将弧隙内的高 温气体击穿，重新燃弧。 交流电弧的熄灭条件：在零休期间，弧隙的输入能量恒小于 输出能量，因而无热积累；在电流过零后，恢复电压又不足 以将已形成的弧隙介质击穿。

灭弧装置的使用方法
01
02
03
安装与接线
按照说明书正确安装灭弧 装置，并确保接线正确牢 固，遵循安全规范。
操作步骤
详细介绍操作灭弧装置的 步骤，包括手动操作和自 动操作，以及在异常情况 下的应急处理措施。
注意事项
强调使用灭弧装置时的注 意事项，如避免带电操作 、定期检查等，以确保安 全可靠。
灭弧装置的维护与保养
结果讨论
探讨电弧及灭弧装置在实际应用中的优缺点，提出改进建议 。
谢谢聆听
清洁与检查
定期对灭弧装置进行清洁，检查 是否有损坏或老化现象，确保其
正常工作。
更换磨损件
对于需要更换的部件，如电容器、 真空管等，应按照说明书要求进行 更换，并确保更换后的性能参数符 合要求。
定期试验
按照规定要求对灭弧装置进行试验 ，以确保其性能正常、符合标准。 同时，对试验中发现的问题及时进 行处理和解决。
程中产生的电弧。
工业自动化
在自动化生产线中，用 于控制和保护各种电气
设备和机械设备。
家用电器
用于家用电器中的开关 和保护电路，确保电器
安全可靠地工作。
03 电弧对设备的影响
电弧对设备的危害
01
02
03
04
设备损坏
电弧能产生极高的温度，可能 导致设备熔化、烧毁或引发火
灾。
性能下降
电弧可能导致设备性能下降， 如电机、变压器等设备的效率
2. 在电路中引入灭弧装置；
灭弧装置实验的设计与实施
3. 通过调整电源参数或操作 开关，触发电弧；
4. 观察灭弧装置对电弧的抑 制效果，记录相关数据；
5. 更换不同的灭弧装置，重 复实验；
