分享SMC电气比例阀使用注意事项分享SMC电气比例阀使用注意事项SMC电气比例阀的功能分为信号传递和执行机构两部分，压缩气体克服弹簧力使活塞向下运动可看作是信号积累传递阶段，活塞向下运动打开卸荷接口可看作是执行阶段。
根据以上思路，可将改造方案定为信号取样、接收放大、执行元件三部分组成。
为此，信号取样部分选用YX100型电接点压力表（压力0～1MPa，线圈电压为交流220V ），用这种表的常开触点采取卸荷信号，用常闭触点采取加载信号，同时将信号传递给接收放大部分，信号接收放大部分选用JZ7- 44型中间继电器（线圈电压为交流220V），用来接收电接点压力表传来的电信号并将信号放大后传递给执行元件，执行元件选用23JVD一L3一X1型二位三通单电控常闭截止式电磁阀（线圈电压为交流220V），用来接收中间继电器传来的电信号并开启截止阀，将压缩空气送至卸荷器。
SMC电气比例阀在系统中起安全保护作用。
当系统压力超过规定值时，压力控制阀打开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。
压力控制阀又称溢流阀。
气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。
SMC比例阀参数设置：1.SMC比例阀安装好电气比例阀后，给比例阀上电，待显示器的数字闪烁停止后如果按任意键显示屏出现LOC字样的时候说明我们需要解锁。
2.按住下三角箭头的按键2秒以上时LED中的“Loc'的字会闪烁着。
此时按下SET键，就可以解除锁定状态。
3.按下SET键，会出现小压力设定（LED显示为F-1)通过用下三角和上三角来设定zui小值之后请按SET键。
会出现（LED显示为F-2)。
通过用下三角和上三角设定zui大值，完成设定后请按SET键。
4.完成zui大值和zui小值设定后我们要对按键进行上锁，以免造成不相关人员对其进行错误的设定，首先按住上三角键2秒以上时LED中的"unL”的字会闪烁着。

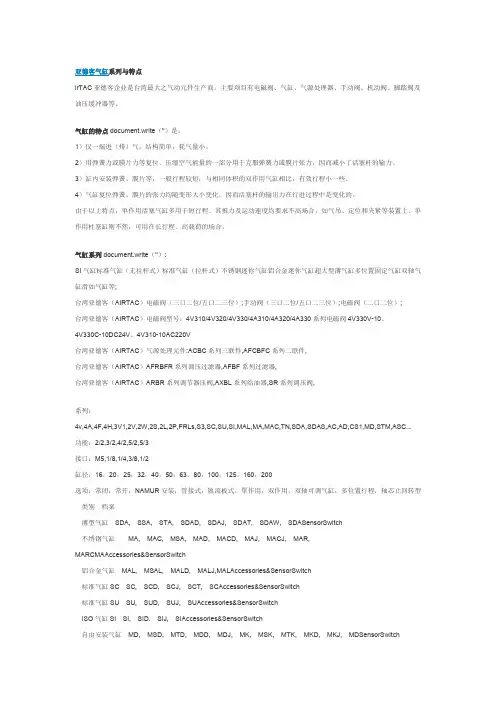

亚德客气缸系列与特点irTAC亚德客企业是台湾最大之气动元件生产商。
主要项目有电磁阀、气缸、气源处理器、手动阀、机动阀、脚踏阀及油压缓冲器等。
气缸的特点document.write（''）是：1）仅一端进（排）气，结构简单，耗气量小。
2）用弹簧力或膜片力等复位，压缩空气能量的一部分用于克服弹簧力或膜片张力，因而减小了活塞杆的输力。
3）缸内安装弹簧、膜片等，一般行程较短；与相同体积的双作用气缸相比，有效行程小一些。
4）气缸复位弹簧、膜片的张力均随变形大小变化，因而活塞杆的输出力在行进过程中是变化的。
由于以上特点，单作用活塞气缸多用于短行程。
其推力及运动速度均要求不高场合，如气吊、定位和夹紧等装置上。
单作用柱塞缸则不然，可用在长行程、高载荷的场合。
气缸系列document.write（''）:SI气缸标准气缸（无拉杆式）标准气缸（拉杆式）不锈钢迷你气缸铝合金迷你气缸超大型薄气缸多位置固定气缸双轴气缸滑如气缸等;台湾亚德客（AIRTAC）电磁阀（三口二位/五口二三位）;手动阀（三口二位/五口二三位）;电磁阀（二口二位）;台湾亚德客（AIRTAC）电磁阀型号：4V310/4V320/4V330/4A310/4A320/4A330系列电磁阀4V330V-10、4V330C-10DC24V、4V310-10AC220V台湾亚德客（AIRTAC）气源处理元件:ACBC系列三联件,AFCBFC系列二联件,台湾亚德客（AIRTAC）AFRBFR系列调压过滤器,AFBF系列过滤器,台湾亚德客（AIRTAC）ARBR系列调节器压阀,AXBL系列给油器,SR系列调压阀,系列：4v,4A,4F,4H,3V1,2V,2W,2S,2L,2P,FRLs,S3,SC,SU,SI,MAL,MA,MAC,TN,SDA,SDAS,AC,AD,CS1,MD,STM,ASC...功能：2/2,3/2,4/2,5/2,5/3接口：M5,1/8,1/4,3/8,1/2缸径：16，20，25，32，40，50，63，80，100，125，160，200选项：常闭，常开，NAMUR安装，管接式，匯流板式，單作用，双作用，双轴可调气缸，多位置行程，轴芯止回转型类别档案薄型气缸SDA,SSA,STA,SDAD,SDAJ,SDAT,SDAW,SDASensorSwitch不绣钢气缸MA,MAC,MSA,MAD,MACD,MAJ,MACJ,MAR,MARCMAAccessories&SensorSwitch铝合金气缸MAL,MSAL,MALD,MALJ,MALAccessories&SensorSwitch标准气缸SC SC,SCD,SCJ,SCT,SCAccessories&SensorSwitch标准气缸SU SU,SUD,SUJ,SUAccessories&SensorSwitchISO气缸SI SI,SID.SIJ,SIAccessories&SensorSwitch自由安装气缸MD,MSD,MTD,MDD,MDJ,MK,MSK,MTK,MKD,MKJ,MDSensorSwitch双轴及滑台气缸TN,STM,TNSensorSwitch,STMSensorSwitch电磁阀/气控阀3V,3A,4V,4A,NAMUR,Manifold两通阀2W,2WH,2V,2L,2P气源处理器AC,BC,AFC,BFC,AFR,BFR,AF,BF,AR,BR,AL,BL,手动阀/机械阀4H,4F,S3,ASC缓冲器AC/AD,HR参考一、气动元件：德国品牌：德国FESTO气动元件，德国宝德BURKERT电磁阀，德国海隆诺冠;日本品牌：日本SMC气动元件日本CKD气动元件小金井气动元件日本NOK;韩国品牌：韩国YPC气动元件，韩国TKC 韩国YSC气动元件TPC气动元件;意大利品牌：意大利UNIVER，意大利康茂盛，美国ASCO电磁阀，美国ROSS二、工控产品：德国品牌：德国PILZ继电器，德国IFM传感器，德国海德汉HEIDENHAIN，德国P+F传感器，德国RENCON编码器;德国TURCH图尔克，德国赫斯曼工业交换机日本品牌：日本欧姆龙传感器日本神视日本基恩士，日本奥普士;日本SUMTAK(盛太克)编码器，日本内密控编码器，三、液压元件美国NUMATICS纽曼帝克，PARKER气动液压，VICKERS威格士，美国MOOG，美国FAIRCHILD，美国ROSEMOUNT 罗斯蒙特，美国丹尼逊德国HAWE哈威德国REXROTH力士乐，HYDAC贺德克，德国E+H日本油研(YUKEN)日本不二越NACHI，日本TOYOOKI丰兴日本大金意大利ATOS阿托斯。
