建筑制图 试卷B

建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。

A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。

A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。

A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。

A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。

A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。

A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。

A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。

A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

建筑制图及识图模拟练习题（附答案）一、单选题（共43题，每题1分，共43分）1.坡度大于等于1/2的屋面,易受雷击的部位是( )A、屋角、屋脊、檐角、屋檐B、屋角、屋脊、檐角C、屋脊、屋角、女儿墙D、檐角、女儿墙、屋檐正确答案：B2.给水排水工程图“——RJ——”表示( ).A、废水管B、热水给水管C、生活水管D、污水管正确答案：B3.下列建筑中不属于公共建筑的是（）。

A、旅社B、学校C、医院D、宿舍正确答案：D4.避雷常(网)是建筑物防雷较普遍采用的方法,避雷常一般应采用直径不小于8mm的圆钢或截面不小于( )厚度不小于4mm的扁钢制作。

A、48平方毫米B、56平方毫米C、40平方毫米D、64平方毫米正确答案：A5.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A6.标题栏的位置一般在图幅的( )。

A、左上角B、右下角C、左下角D、右上角正确答案：B7.详图符号应以粗实线绘制，直径为( )mm。

A、8B、14C、10D、12正确答案：B8.在施工中,L代表( ).A、墙B、柱C、梁D、板正确答案：C9.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、5000mB、50mC、5mD、500m正确答案：B10.房屋结构中框架代号为.( )A、KJB、GJC、CJD、ZJ正确答案：A11.用于确定组合体中各基本形体之间相互位置的尺寸称为( )A、总尺寸B、定位尺寸C、细部尺寸D、定型尺寸正确答案：B12.在三投影面体系中X轴方向的尺寸反映物体的( )。

A、长度B、宽度C、不确定D、高度正确答案：A13.下列立面图的图名中错误的是( )A、⑦-----①立面图B、房屋立面图C、东立面图D、西立面图正确答案：B14.给排水的压力管道应标注( )标高.A、管中心B、管底C、官定D、以上都可以正确答案：A15.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

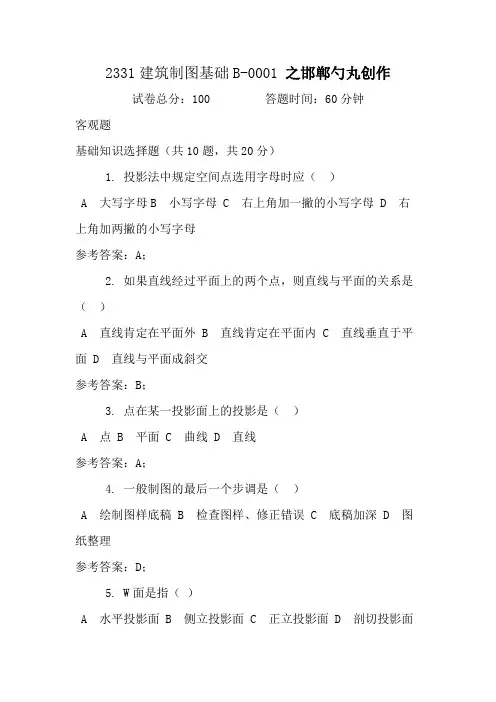

2331建筑制图基础B-0001 之邯郸勺丸创作试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. 投影法中规定空间点选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：A；2. 如果直线经过平面上的两个点，则直线与平面的关系是（）A 直线肯定在平面外B 直线肯定在平面内C 直线垂直于平面D 直线与平面成斜交参考答案：B；3. 点在某一投影面上的投影是（）A 点B 平面C 曲线D 直线参考答案：A；4. 一般制图的最后一个步调是（）A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理参考答案：D；5. W面是指（）A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案：B；6.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ）A 愈大B 愈小C 不变D 无法确定参考答案：B；7. 在制图中，把光线称为（）A 投影中心B 投影线C 投影面D 投影法参考答案：B；8. 多面正投影图是（）A 用平行投影的正投影法绘制的多面投影图B 用平行投影的正投影法绘制的单面投影图C 用中心投影法绘制的单面投影图D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影参考答案：A；9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性参考答案：B；10. 图纸上限定绘图区域的线框是指（）A 图幅B 图框C 题目栏D 会签栏参考答案：B；读图选择题（共20题，共80分）图91、图9给出了物体的轴侧图，则物体正面投影图正确的一项是（）A BC D 参考答案：A；2、在图4中，有一个投影面缺失投影线，此投影面为（）A H面B V面C W面D 不克不及确定参考答案：B；3、图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不克不及确定参考答案：C；4、图2中的物体应为（）A 棱台B 棱锥C 棱柱D 圆锥参考答案：A；5、在图1中，点A与点B是（）重影点。

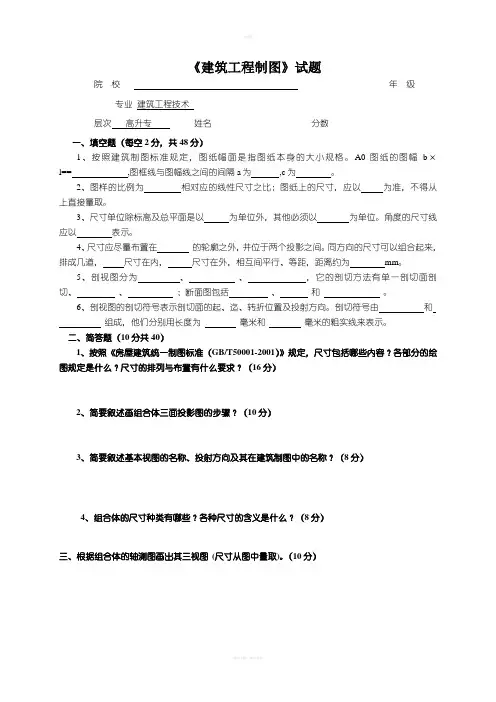

《建筑工程制图》试题院校__ _ 年级___ ____ 专业_建筑工程技术_层次高升专姓名______________ 分数______________一、填空题（每空2分，共48分）1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。

A0图纸的图幅b×l== ,图框线与图幅线之间的间隔a为,c为。

2、图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从上直接量取。

3、尺寸单位除标高及总平面是以为单位外，其他必须以为单位。

角度的尺寸线应以表示。

4、尺寸应尽量布置在的轮廓之外，并位于两个投影之间。

同方向的尺寸可以组合起来，排成几道，尺寸在内，尺寸在外，相互间平行、等距，距离约为mm。

5、剖视图分为、、，它的剖切方法有单一剖切面剖切、、；断面图包括、和。

6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。

剖切符号由和组成，他们分别用长度为毫米和毫米的粗实线来表示。

二、简答题（10分共40）1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？（16分）2、简要叙述画组合体三面投影图的步骤？（10分）3、简要叙述基本视图的名称、投射方向及其在建筑制图中的名称？（8分）4、组合体的尺寸种类有哪些？各种尺寸的含义是什么？（8分）三、根据组合体的轴测图画出其三视图(尺寸从图中量取)。

（10分）一、填空题1、841×1189 ,25 , 10 2、图形与实物、尺寸数字，图样3、米、毫米、圆弧4、投影图、小、大、7～105、全剖视图、半剖视图、局部剖视图，阶梯剖、旋转剖；移出断面图、重合断面图和中断断面图6、剖切位置线、剖视方向线，6～10 、4～6二、简答题：1、答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。

各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm—3mm。
