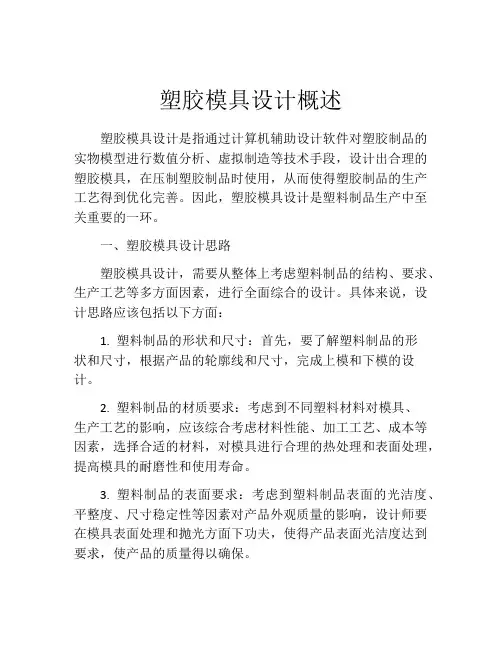

塑胶模具设计概述塑胶模具设计是指通过计算机辅助设计软件对塑胶制品的实物模型进行数值分析、虚拟制造等技术手段，设计出合理的塑胶模具，在压制塑胶制品时使用，从而使得塑胶制品的生产工艺得到优化完善。
因此，塑胶模具设计是塑料制品生产中至关重要的一环。
一、塑胶模具设计思路塑胶模具设计，需要从整体上考虑塑料制品的结构、要求、生产工艺等多方面因素，进行全面综合的设计。
具体来说，设计思路应该包括以下方面：1. 塑料制品的形状和尺寸：首先，要了解塑料制品的形状和尺寸，根据产品的轮廓线和尺寸，完成上模和下模的设计。
2. 塑料制品的材质要求：考虑到不同塑料材料对模具、生产工艺的影响，应该综合考虑材料性能、加工工艺、成本等因素，选择合适的材料，对模具进行合理的热处理和表面处理，提高模具的耐磨性和使用寿命。
3. 塑料制品的表面要求：考虑到塑料制品表面的光洁度、平整度、尺寸稳定性等因素对产品外观质量的影响，设计师要在模具表面处理和抛光方面下功夫，使得产品表面光洁度达到要求，使产品的质量得以确保。
4. 塑料制品的生产效率要求：考虑到企业的生产效率问题，设计上模和下模时，应充分考虑压力、温度等控制因素，从而提高塑料制品的生产效率。
二、塑胶模具设计的主要步骤1. 模具设计的准备工作：首先，对于塑胶模具设计者而言，应该通过多方面了解产品的基本情况，确定产品要求，以及了解市场情况，明确用户的具体需求。
同时，根据产品的尺寸、形状、材料选择等多种因素，确定模具的工艺方案。
2. 模具设计方案的确定：在进行模具设计时，需要整合不同的信息资源，形成具体的设计方案。
在确定设计方案的过程中，需要充分考虑塑料产品的生产工艺、模具制作的技术、模具使用寿命等多种因素，从而设计出合理的模具。
3. 模具零件设计：模具设计的核心是模具零件的设计。
在进行模具零件设计时，需要考虑到气动元件、油压系统、电器控制系统等多种因素，确定模具零件的结构、材料、尺寸以及配合精度等要求。

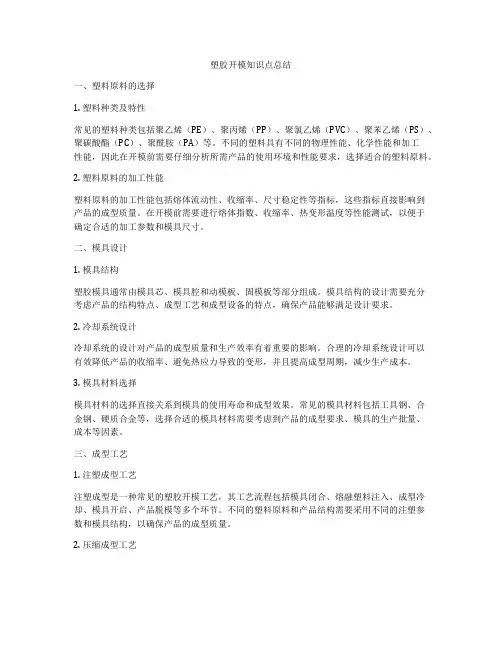

塑胶开模知识点总结一、塑料原料的选择1. 塑料种类及特性常见的塑料种类包括聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚碳酸酯（PC）、聚酰胺（PA）等。
不同的塑料具有不同的物理性能、化学性能和加工性能，因此在开模前需要仔细分析所需产品的使用环境和性能要求，选择适合的塑料原料。
2. 塑料原料的加工性能塑料原料的加工性能包括熔体流动性、收缩率、尺寸稳定性等指标，这些指标直接影响到产品的成型质量。
在开模前需要进行熔体指数、收缩率、热变形温度等性能测试，以便于确定合适的加工参数和模具尺寸。
二、模具设计1. 模具结构塑胶模具通常由模具芯、模具腔和动模板、固模板等部分组成。
模具结构的设计需要充分考虑产品的结构特点、成型工艺和成型设备的特点，确保产品能够满足设计要求。
2. 冷却系统设计冷却系统的设计对产品的成型质量和生产效率有着重要的影响。
合理的冷却系统设计可以有效降低产品的收缩率、避免热应力导致的变形，并且提高成型周期，减少生产成本。
3. 模具材料选择模具材料的选择直接关系到模具的使用寿命和成型效果。
常见的模具材料包括工具钢、合金钢、硬质合金等，选择合适的模具材料需要考虑到产品的成型要求、模具的生产批量、成本等因素。
三、成型工艺1. 注塑成型工艺注塑成型是一种常见的塑胶开模工艺，其工艺流程包括模具闭合、熔融塑料注入、成型冷却、模具开启、产品脱模等多个环节。
不同的塑料原料和产品结构需要采用不同的注塑参数和模具结构，以确保产品的成型质量。
2. 压缩成型工艺压缩成型是一种适用于热固性塑料和低粘度塑料的成型工艺，其主要步骤包括塑料预热、模具压合、成型固化、模具开启等环节。
在压缩成型过程中，需要考虑塑料的流动性、压力传递和温度控制等参数，以确保产品的成型质量。
3. 吹塑成型工艺吹塑成型适用于制作空心产品，其主要步骤包括塑料熔融、气压吹塑、冷却成型等环节。
在吹塑成型过程中，需要考虑塑料的融化温度、气压控制、模具结构等参数，以确保产品的成型质量。
模具知识-塑胶产品结构设计必须了解的模具知识大部分塑胶产品都是通过塑胶模具注塑成型的，注塑模具依成型特性区分为热固性塑胶模具、热塑性塑胶模具两种；依成型工艺区分为传塑模、吹塑模、铸塑模、热成型模、热压模（压塑模）、注射模等，其中塑胶注射成型所用的模具称为注射成型模,简称注射模或注塑模。
成型过程大概指将受热融化的塑料由注塑机高压射入模腔，经冷却固化后，得到成形品，简化为合模——注射——保压——冷却——开模——顶出。
● 注塑模一般由以下几个部分组成：1.模架：一般选用标准模架，从标准模架制造厂外购即可，如龙记模架等。
2.模仁：模具的成型部件，用来成型塑胶产品，模具厂自行加工，加工的大部分时间就是花在模仁的加工上面。
3.模具辅助零件：包括定位环、注口衬套、顶针、拉料杆、支撑柱、顶出板、导柱、导套、垃圾钉、吊环等。
4.四大系统：1）浇注系统：包括主流道、分流道、冷料井、浇口；2）顶出系统：包括顶针、扁顶针、司筒针；3）加热和冷却系统：热流道，预加热装置；冷却水路；4）排气系统：排气槽、分型面排气、顶针排气、镶件排气；5.特殊机构：如产品有倒扣或侧孔等在出模方向上出不了模的结构，模具上需设计侧抽芯机构（也叫行位或滑块）、斜抽芯机构（也叫斜顶）、油压缸（侧抽芯行程较大时）等。
● 注塑模的分类：1.二板模：也称大水口模，又称单分型面注塑模，其特点为模具结构简单，但胶件连同凝料在一起，需手工切除；其应用广泛，适用与各种模具。
2.三板模：也称细水口模，又称双分型面注塑模，其特点为进胶口为点浇口，浇口截面小，胶件外观好，且由于不用人工切除浇口凝料，有利于自动化生产，但其模具结构较二板模复杂，成本也较高，其一般适用于中小型塑件和流动性好的塑胶成型。
区别：三板模与二板模最大的不同就是三板模多了块水口板（自动卸水口料）。
微信公众号：手机结构设计联盟微信公众号：手机结构设计联盟● 进浇口的分类：微信公众号：手机结构设计联盟1.直浇口优点：1）压力损失小；2）加工简单。
塑料模具基础知识模具设计与制造塑料模具基础知识是指关于塑料模具设计和制造的一些基本概念和要点。
本文将从模具设计的基本原则、模具制造工艺、常见塑料模具结构以及模具设计与制造的相关技术进行详细阐述，并给出实例说明，以期为读者提供塑料模具设计和制造的基础知识。
一、模具设计的基本原则模具设计是在满足塑料制品产品质量和生产效率的基础上，根据客观条件进行设计的过程。
在设计时，需要遵循以下几个基本原则：1.统一原则：即使用模具的制品应尽量设计成相同或相似的形状，以便于模具设计和制造。
2.通用性原则：即模具应具备一定的通用性，能够适应各种塑料制品的生产需要。
3.进口与出口的合理布置原则：模具的进口和出口应合理布置，以确保塑料制品的成型质量和生产效率。
4.合理的冷却系统和延伸系统：模具应设计合理的冷却系统和延伸系统，以提高塑料制品的质量和生产效率。
5.减少加工和装配工序：模具应尽量减少塑料制品的加工和装配工序，以提高生产效率和降低制造成本。
二、模具制造工艺塑料模具制造工艺主要包括模具设计、模具加工、装配、调试和模具试模等环节。
模具制造工艺是塑料模具制造的基础和核心环节，对模具的质量和生产效率起着至关重要的作用。
1.模具设计：根据塑料制品的形状和要求，设计模具的结构、尺寸、材料等参数，并制作模具设计图纸。
2.模具加工：根据模具设计图纸，进行模具的加工和成型，主要包括铣削、车削、锻造、热处理等工艺。
3.模具装配：将模具的各个部件按照设计要求进行装配，包括固定模板、动模板、模芯、导向套等部件的组装和调整。
4.模具调试：将装配完成的模具安装到注塑机上进行调试，调试过程中需要检验射出、冷却、开模等各个环节的质量和效果。
5.模具试模：在模具调试合格后，进行塑料试模，检验塑料制品的质量和生产效率。
三、常见塑料模具结构常见的塑料模具结构主要有单模、连模和自动脱模模具。
1.单模：单模是由一个固定模板和一个动模板组成的模具，适用于生产中形状较简单的塑料制品。
塑胶模具基础知识目录1. 塑胶模具基础知识概述 (3)1.1 塑胶模具的应用领域 (4)1.2 塑胶模具的重要性 (5)1.3 塑胶模具的设计与发展 (6)2. 塑胶模具的类型 (7)2.1 注射成型模具 (8)2.1.1 注射成型原理 (9)2.1.2 注射成型模具的结构 (10)2.2 挤出成型模具 (11)2.2.1 挤出成型原理 (14)2.2.2 挤出成型模具的结构 (14)2.3 其他塑胶模具类型 (16)2.3.1 吹塑模具 (17)2.3.2 压塑模具 (19)2.3.3 翻孔型塑胶模具 (19)3. 塑胶模具的材料和制作 (21)3.1 模具钢的种类和特性 (22)3.2 模具涂层技术 (23)3.3 模具的制造工艺 (24)3.3.1 模具的铸造过程 (25)3.3.2 模具的机械加工过程 (27)4. 塑胶模具的设计与开发 (28)4.1 模具设计的原则 (29)4.2 模具设计的步骤 (30)4.3 模具开发中的问题处理 (31)5. 塑胶模具的制造工艺 (32)5.1 模具的安装与调试 (33)5.2 模具制造中的质量控制 (34)6. 塑胶模具相关标准与法规 (36)6.1 国际标准 (37)6.2 国家标准 (38)6.3 行业法规与规范 (39)7. 塑胶模具的前沿技术和发展趋势 (40)7.1 3D打印技术在模具制造中的应用 (41)7.2 智能模具的开发 (43)7.3 环境友好型的模具材料和技术 (45)8. 塑胶模具的案例分析 (46)8.1 汽车部件模具的案例研究 (47)8.2 消费品模具的设计与制造 (49)8.3 医疗设备模具的开发 (50)9. 塑胶模具的后续服务 (52)9.1 模具维修与改进 (53)9.3 模具培训与技术交流 (56)10. 总结与展望 (57)10.1 塑胶模具市场分析 (59)10.2 未来发展趋势预测 (60)10.3 个人或企业发展建议 (61)1. 塑胶模具基础知识概述塑胶模具是一种精密制造技术，用于生产各种塑料制品。

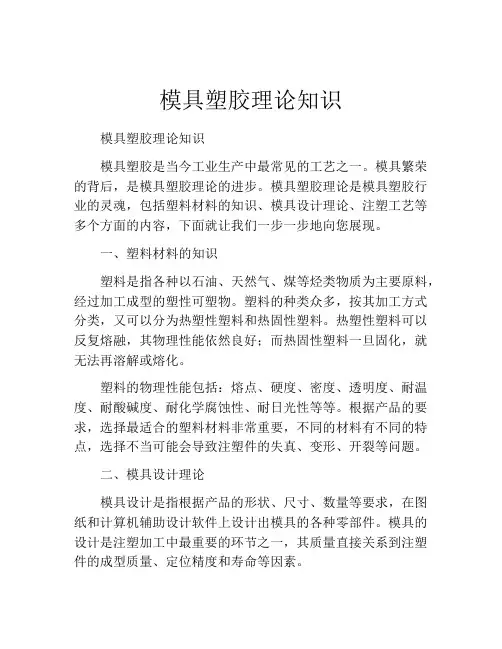

模具塑胶理论知识模具塑胶理论知识模具塑胶是当今工业生产中最常见的工艺之一。
模具繁荣的背后，是模具塑胶理论的进步。
模具塑胶理论是模具塑胶行业的灵魂，包括塑料材料的知识、模具设计理论、注塑工艺等多个方面的内容，下面就让我们一步一步地向您展现。
一、塑料材料的知识塑料是指各种以石油、天然气、煤等烃类物质为主要原料，经过加工成型的塑性可塑物。
塑料的种类众多，按其加工方式分类，又可以分为热塑性塑料和热固性塑料。
热塑性塑料可以反复熔融，其物理性能依然良好；而热固性塑料一旦固化，就无法再溶解或熔化。
塑料的物理性能包括：熔点、硬度、密度、透明度、耐温度、耐酸碱度、耐化学腐蚀性、耐日光性等等。
根据产品的要求，选择最适合的塑料材料非常重要，不同的材料有不同的特点，选择不当可能会导致注塑件的失真、变形、开裂等问题。
二、模具设计理论模具设计是指根据产品的形状、尺寸、数量等要求，在图纸和计算机辅助设计软件上设计出模具的各种零部件。
模具的设计是注塑加工中最重要的环节之一，其质量直接关系到注塑件的成型质量、定位精度和寿命等因素。
模具设计的概念、材料选择、工艺流程、结构组成和校验等都是需要经过理论知识的研究和分析。
对于有经验的模具设计师来说，会考虑注塑件的收缩率、模具中心线、模具拼合方式、铣削精度、喷砂程度以及复位精度等细节，从而设计出极具可靠性的模具。
三、注塑工艺注塑工艺是将熔化的塑料通过模具喷射到模具中形成成型的过程。
注塑工艺的设计包括了模具参数、基本操作流程、射料偏移及改进措施、熔体流动、射嘴保温和熔松、模具冷却、注塑件的收缩率等。
测试和验证模具的注塑工艺是确保注塑件质量的关键。
生产者需要控制合适的注塑温度、高精度的模具加工、合理的射融量体积和正确的熔体压力。
比较完美的注塑工艺应该能够保证注塑件的尺寸和表面质量，同时还能确保模具和机器的寿命。
总结模具塑胶理论的知识是以塑料材料、模具设计和注塑工艺为三个重点。
掌握这些知识可以让您更好地理解模具塑胶行业中的生产过程，从而更快、更准确地解决问题，使得生产效率更高，经济效益更好。
塑胶模具设计的基本知识
塑胶模具设计的基本知识
近年来，随着塑料工业的飞速发展和通用工程塑料在强度和精度等方面的不断提高，塑料制品的应用范围也在不断扩大，如：家用电器、仪器仪表、建筑器材、汽车工业、日用五金等众多领域，塑料制品所占的比例正迅猛增加。
一个设计合理的塑料件往往能够代替多个传统的金属件。
工业产品和日用产品塑料化的趋势不断上升。
让我们来了解一下，有关模具设计的一些基本常识吧!
1.模具基本知识
模具分铸造模、锻造模、压铸模、冲压模等非塑胶模具，以及塑胶模具。
2.模具的一般定义
在工业生产中，用各种压力机和装在压力机上的'专用工具，通过压力把金属或非金属材料制出所需形状的零件或制品，这种专用工具统称为模具。
3.注塑过程说明
注塑模具是一种生产塑料制品的工具。
它由几组零件部分构成，这个组合内有成型模腔。
注塑时，模具装夹在注塑机上，熔融塑料被注入成型模腔内，并在型腔内冷却定型，然后动定模分开，经由顶出系统将制品从模腔顶出离开模具，最后模具再闭合进行下一次注塑，整个注塑过程是循环进行的。
4.模具的一般分类
可分为塑胶模具及非塑胶模具。
(1)非塑胶模具有：铸造模、锻造模、冲压模、压铸模等。
A.铸造模--水龙头、生铁平台;
B.锻造模--汽车身;
C.冲压模--计算机面板;
D.压铸模--超合金、汽缸体;
(2)塑胶模具根据生产工艺和生产产品的不同又分为：
A.注射成型模--电视机外壳、键盘按钮(应用最普遍);
B.吹气模--饮料瓶;
C.压缩成型模--电木开关、科学瓷碗碟;
D.转移成型模--集成电路制品;
E.挤压成型模--胶水管、塑胶袋;
F.热成型模--透明成型包装外壳;
G.旋转成型模--软胶洋娃娃玩具。
(3)注塑模具是由若干块钢板配合各种零件组成的，基本分为：
A.成型装置(凹模、凸模);
B.定位装置(导柱、导套);
C.固定装置(工字板、码模坑);
D.冷却系统(运水孔);
E.恒温系统(加热管、发热线);
F.流道系统(唧咀孔、流道槽、流道孔);
G.顶出系统(顶针、顶杆等)。
5.根据浇注系统的不同可将模具分为三类
(1)大水口模具：流道及浇口在分模线上，与产品在开模时一起
脱模，设计最简单，容易加工，成本较低，所以较多人采用大水口
系统作业。
(2)细水口模具：流道及浇口不在分模线上，一般直接在产品上，所以要设计多一组水口分模线，设计较为复杂，加工较困难，一般
要视产品要求而选用细水口系统。
(3)热流道模具：此类模具结构与细水口大体相同，其最大区别
是流道处于一个或多个有恒温的热流道板及热唧嘴里，无冷料脱模，流道及浇口直接在产品上，所以流道不需要脱模，此系统又称为无
水口系统，可节省原材料，适用于原材料较贵、制品要求较高的情况，设计及加工困难，模具成本较高。
6.热流道系统
又称热浇道系统，主要由热浇口套、热浇道板、温控电箱构成。
我们常见的热流道系统有单点热浇口和多点热浇口二种形式。
单点热浇口是用单一热浇口套直接把熔融塑料射入型腔，它适用单一腔单一浇口的塑料模具。
多点热浇口是通过热浇道板把熔融料
分枝到各分热浇口套中，再进入到型腔，它适用于单腔多点入料或
多腔模具。
(1)热流道系统的优势
1)无水口料，不需要后加工，使整个成型过程完全自动化，节省工作时间，提高工作效率。
2)压力损耗小。
热浇道温度与注塑机射嘴温度相等，避免了原料在浇道内的表面冷凝现象，注射压力损耗小。
3)水口料重复使用会使塑料性能降解，而使用热流道系统没有水口料，可减少原材料的损耗，从而降低产品成本。
在型腔中温度及
压力均匀，塑件应力小，密度均匀，在较小的注射压力下，较短的
成型时间内，注塑出比一般的注塑系统更好的产品。
对于透明件、
薄件、大型塑件或高要求塑件更能显示其优势，而且能用较小机型
生产出较大产品。
4)热喷嘴采用标准化、系列化设计，配有各种可供选择的喷嘴头，互换性好。
独特设计加工的电加热圈，可达到加热温度均匀，使用
寿命长。
热流道系统配备热流道板、温控器等，设计精巧，种类多样，使用方便，质量稳定可靠。
(2)热流道系统应用的不足之处
1)整体模具闭合高度加大，因加装热浇道板等，模具整体高度有所增加。
2)热辐射难以控制，热浇道最大的毛病就是浇道的热量损耗，是一个需要解决的重大课题。
3)存在热膨胀，热胀冷缩是我们设计时要考虑的问题。
4)模具制造成本增加，热浇道系统标准配件价格较高，影响热浇道模具的普及。
提供热流道标准件的公司有：DME、HASCO、HUSKY、EOC、FULLY、MASTER-TIP、INCOE等公司。
