目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 要求 (1)4 在用钻具的要求、检验与分级评价 (2)5 检验规则 (8)附录 A 钻杆接头分级参数 (9)附录B 钻铤磨损后接头台肩面宽度极限尺寸参数 (11)附录C 钻具接头螺纹纵波直探头端面超声波探试块尺寸 (12)附录D 钻具接头螺纹涡流探伤试块尺寸 (13)附录E 钻具接头螺纹电磁探伤试块 (13)前言本标准修订并替代Q/ SHXB 0021—2005《钻具检测与分级评价》。
本标准对技术内容的修改主要包括以下内容：——增加直径和壁厚测量方法的规定；——增加对方钻杆，加重钻杆的制造要求；——更改钻铤报废或停止使用的长度规定；——增加方钻杆报废或停止使用的规定；——增加加重钻杆报废或停止使用的规定；——增加加重钻杆接头报废或停止使用的规定；——增加接头螺纹探伤的规定；——增加钻杆管体电磁感应检测的规定；——增加附录D和附录E规范电磁探伤和过渡带探伤人工对比试块；——删除了涡流探伤相关内容。
钻具检测与分级评价1范围本标准规定了*****************施工地区在用钻具的使用、维修、检测与分级评价的技术要求。
本标准适用于*****************施工地区使用的钻杆、加重钻杆、钻铤、方钻杆、钻具扶正器、钻柱转换接头等钻井管具。
本标准不适用于新钻具的验收检验，新钻具的检验应采用相关产品标准和规范。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T22512.2 旋转台肩式螺纹连接的加工与测量GB/T 20659 石油天然气工业铝合金钻杆SY/T5051-91 钻具稳定器SY/T5144 -2007 钻铤SY/T5146 -2006 整体加重钻杆SY/T5200-2002 钻柱转换接头SY/T5290 -2000 石油钻杆接头SY/T5369 -94 石油钻具的管理与使用方钻杆、钻杆、钻铤SY/T5446-92 油井管无损检测方法钻杆焊缝超声波探伤SY/T5447-92 油井管无损检测方法超声测厚SY/T5448-92 油井管无损检测方法钻具螺纹磁粉探伤SY/T5824-93 钻杆分级检验方法SY/T5956-2004 钻具报废技术规定SY/T5987 钻杆国外订货技术条件SY/T 6427 钻柱设计和操作限度的推荐作法SY/T6474 新套管、油管和平端钻杆现场检验方法SY/T6508 油井管无损检测方法非铁磁体螺纹渗透探伤API Spec 5D 钻杆规范3 要求3.1使用过的钻具，应进行尺寸检测和探伤检测，包括接头体、管体、接头螺纹的结构尺寸和损伤检验，根据检测结果进行分级评价，未经检验或不满足要求的钻具应停止使用。

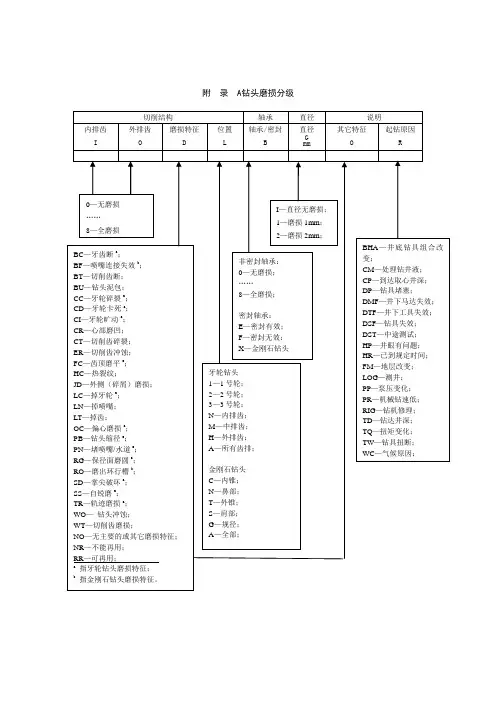

第四部分钻井工具目录第一章钻具第一节方钻杆第二节钻铤第三节加重钻杆第四节钻杆第五节钻具管理第二章井下工具第一节稳定器第二节随钻震击器第三节扩大器第四节浮阀第五节钻具内防喷器第六节水力割刀第三章井上工具第一节钻杆吊卡第二节吊环第三节钻杆卡瓦第四节手动大钳第五节钻铤吊卡及卡瓦、安全卡瓦第六节套管吊卡、单根吊卡、套管卡瓦第七节转盘补心第四章打捞工具第一节铅模第二节公锥第三节母锥第四节卡瓦打捞筒第五节磁铁打捞器第六节一把抓第七节反循环打捞篮和反循环强磁打捞篮第八节磨鞋第九节安全接头第十节套管打捞矛钻具是指地面方钻杆以下钻头以上各部分工具的总称。
在钻井过程中，将方钻杆、钻杆、钻铤等用各种接头连接起来组成入井的管串称为钻柱。
钻柱是联通地面与地下的枢纽，又是钻井设备与工具的薄弱环节。
随着钻井深度越来越深，对钻柱性能的要求也越高。
钻柱的特点：首先，钻柱钻柱必须是空心的，以便循环泥浆；其次，钻柱要具有一定的强度，以传递功率。
钻柱各组成部分都是具有一定壁厚的空心体。
钻柱是有多种不同部件组成，它的组成随钻井条件和钻井方法不同而有所区别。
但其基本部分是方钻杆、钻杆、钻铤及接头所组成。
本章主要介绍钻具的各组成部分作用、结构、规范以及现场检查方法等方面的一些常识。
一、方钻杆的作用与结构方钻杆位于钻柱的最上端，其上部与水龙头相接，下部与钻杆连接。
主要作用是传递扭矩和承受钻柱的全部重量。
为了循环泥浆和有效地传递扭矩，方钻杆断面制成中空的正方形或六边形。
石油钻井大型钻机都用四棱方钻杆，地质勘探小型钻机用六棱方钻杆。
方钻杆由于所处的工作条件十分繁重，要求它具有较高抗拉强度和抗扭强度。
所以方钻杆壁厚比一般钻杆大三倍左右，而且多用强度较大的优质合金钢制成。
API标准方钻杆用D、E级或高强度的合金钢AISI4145钢制成。
要求保证制造质量的均衡性。
方钻杆两端接头有丝扣以便连接。
在钻进中方钻杆的上端始终处于转盘面上，为了防止方钻杆在旋转中自动卸扣，所以方钻杆上端的丝扣为反扣，下端为正扣。
一、四方钻杆二、钻铤弯曲强度比：内螺纹危险截面摸数与外螺纹危险断面抗弯截面摸数之比。
三、加重钻杆三、加重钻杆三、钻杆1、API钻杆加厚尺寸图（X、G、S）四、转换接头：1、转换接头的种类转换接头根据外形与使用分为以下三种型式A型（同径式）：一只转换接头只有一种外径尺寸，代号为JTA。
B型（异径式）：一只转换接头只有两种外径尺寸，代号为JTB。
C型（左旋式）：转换接头的连接螺纹为左旋形式，代号为JTC转换接头的种类（SY5200—93、SY/T6152—1995）注：（1）、转换接头的连接螺纹弯曲强度比应控制在3.20：20—1.90：1之间。
（2）、转换接头的钻具当其直径差大于15mm时可采用B型转换接头（水龙头转换接头和打捞转换接头除外）。
1、接头型号与标记（1）转换接头型号表示法（SY5200—93）转换接头和光坯代号出厂批次出厂年号制造厂名或标志代号例：某厂（代号R）1989年按SY5200—93标准生产的第13批C型水龙头转换接头，两端有4 1/2正规左旋外螺纹，内径上部57.2mm，下部41.99 mm，标记为：R8913（2）转换接头标记代号（SY5200—93）内螺纹代号水眼直径外螺纹代号内螺纹端螺纹代号水眼直径外螺纹端螺纹代号型式（A、B、C）种类（1、2、3、4、5、6、7）接头代号例：1989年按SY5200—93标准生产第四批B型过度转换接头，一端为NC50外螺纹，另一端为NC46内螺纹，内径50.8mm,标记为：标记槽内标记：R8904外表面标记：JT3BNC44—50.8GXNC—50.8M2、接头螺纹扣型的表示方法螺纹扣型叫法目前有三种，一种是国内各油田习惯叫法（如411/410、521/430）；第二种是美国API石油学会规定的老式叫法（如：4FH（贯眼）、4 1/2内平、4 1/2REG 正规；第三种（数字型）是美国API石油学会规定的新叫法（如：NC50、N46、NC38）。
长城钻探工程有限公司钻具公司质量管理体系文件钻具分级使用技术规定文件编号：CNPC-GWDC-ZJ/WD19-2013版本/修改状态：B/0编校：审核：批准：发放编号：2013-04-30 发布2013-04-30 实施长城钻探工程有限公司钻具公司发布目录方钻杆技术规定———————————————————————————2 钻杆分级技术规定——————————————————————————3 加重钻杆分级技术规定————————————————————————6 钻铤、无磁钻铤、螺旋钻铤分级技术规定————————————————7 钻具各级别适用井深—————————————————————————9 钻具的选择—————————————————————————————10 检验方法及步骤———————————————————————————12 附录：钻具各种常用数据表——————————————————————13钻具分级使用技术规定1 范围本标准规定了油气钻井用钻杆、对焊钻杆、加重钻杆、钻铤的分级与使用标准。
本标准适用于钻具公司企业内部现有各种规格钻具的分级。
2 引用标准SY/T 5369-94 石油钻具的使用与维护方钻杆、钻杆、钻铤SY/T 5956-2004 钻具报废技术条件SY/T 5824-93 钻杆分级检验方法SY/T 5146-2006 整体加重钻杆SY/T 5144-2007 钻铤SY/T 6288-2007 钻杆和钻铤的选用做法3 方钻杆技术规定3.1 方钻杆表面不应有裂纹、结疤、剥层，不允许在表面焊补缺陷或焊标尺。
3.2 5-1/4″方钻杆对边宽不得大于136mm。
3.3 管体方部和圆角要平整。
3.4 表面磨损后，大于或等于5-1/4″（133.4mm）的方钻杆其对边宽减少量不得大于12mm；小于或等于4-1/4″（108mm）的方钻杆其对边宽减少量不得大于8mm。
目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 要求 (1)4 在用钻具的要求、检验与分级评价 (2)5 检验规则 (8)附录 A 钻杆接头分级参数 (9)附录B 钻铤磨损后接头台肩面宽度极限尺寸参数 (11)附录C 钻具接头螺纹纵波直探头端面超声波探试块尺寸 (12)附录D 钻具接头螺纹涡流探伤试块尺寸 (13)附录E 钻具接头螺纹电磁探伤试块 (13)前言本标准修订并替代Q/ SHXB 0021—2005《钻具检测与分级评价》。
本标准对技术内容的修改主要包括以下内容：——增加直径和壁厚测量方法的规定；——增加对方钻杆，加重钻杆的制造要求；——更改钻铤报废或停止使用的长度规定；——增加方钻杆报废或停止使用的规定；——增加加重钻杆报废或停止使用的规定；——增加加重钻杆接头报废或停止使用的规定；——增加接头螺纹探伤的规定；——增加钻杆管体电磁感应检测的规定；——增加附录D和附录E规范电磁探伤和过渡带探伤人工对比试块；——删除了涡流探伤相关内容。
钻具检测与分级评价1范围本标准规定了*****************施工地区在用钻具的使用、维修、检测与分级评价的技术要求。
本标准适用于*****************施工地区使用的钻杆、加重钻杆、钻铤、方钻杆、钻具扶正器、钻柱转换接头等钻井管具。
本标准不适用于新钻具的验收检验，新钻具的检验应采用相关产品标准和规范。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T22512.2 旋转台肩式螺纹连接的加工与测量GB/T 20659 石油天然气工业铝合金钻杆SY/T5051-91 钻具稳定器SY/T5144 -2007 钻铤SY/T5146 -2006 整体加重钻杆SY/T5200-2002 钻柱转换接头SY/T5290 -2000 石油钻杆接头SY/T5369 -94 石油钻具的管理与使用方钻杆、钻杆、钻铤SY/T5446-92 油井管无损检测方法钻杆焊缝超声波探伤SY/T5447-92 油井管无损检测方法超声测厚SY/T5448-92 油井管无损检测方法钻具螺纹磁粉探伤SY/T5824-93 钻杆分级检验方法SY/T5956-2004 钻具报废技术规定SY/T5987 钻杆国外订货技术条件SY/T 6427 钻柱设计和操作限度的推荐作法SY/T6474 新套管、油管和平端钻杆现场检验方法SY/T6508 油井管无损检测方法非铁磁体螺纹渗透探伤API Spec 5D 钻杆规范3 要求3.1使用过的钻具，应进行尺寸检测和探伤检测，包括接头体、管体、接头螺纹的结构尺寸和损伤检验，根据检测结果进行分级评价，未经检验或不满足要求的钻具应停止使用。
