建筑外檐滴水线细部做法

浅谈房屋建筑滴水线常规做法说到房屋建筑滴水线平常人都不知道指的什么东西或是什么部件，但这么个滴水线在房屋功能上发挥着不可或缺的作用。

缺少它房屋通常会出现各立面的女儿墙和外门窗洞口，以及外墙面装饰腰线因日常积累空气中灰尘等，遇雨水冲刷流淌而污染墙面；缺少它房屋外门窗洞口遇下雨时水顺风向爬越门窗楣，引起门窗的渗漏。

因此，凡雨水冲刷室外立面（包括墙面、女儿墙压顶、阳台样板、门窗、腰线等）后顺立面下流，至下部平面再可能向室内方向流动的部位，均须设置滴水线（槽），以隔断水流，使水向下滴落，不致进入室内或影响装饰效果。

一、滴水线（槽）常规做法1、滴水槽滴水槽通常用在水泥砂浆或抗裂砂浆外门窗楣处，深度、宽度规格要求一般为8-12mm，位置一般距饰面外表面为20-40mm，其滴水槽的位置、尺寸在单位工程上应统一，贯通门窗洞宽。

以前滴水槽均使用木质米厘条粘贴粉刷基层，待抺面层达到起条强度后起条形成。

但由于工序多、要求高，米厘条已被塑料U形嵌线条替代。

施工现场使用的塑料U形嵌线条通常都是外包尺寸仅有10*5mm，其深度、宽度不能满足>=10mm要求，遇暴风雨时高层外门窗因爬水引起框周边渗漏的情况屡见不鲜。

2、滴水线（鹰嘴）为了使滴水线发挥防止立面雨水从下面向内部流入的作用，其鹰嘴滴水线的尺寸宽度与反向高度不应小于10*10mm,尖部不宜过尖但应通顺。

使用部位主要是对出檐较小，不便于做滴水槽而又必须解决防止向内爬水的部位，如房屋外廊、封闭阳台外侧窗楣等应做鹰嘴滴水线，而不是做成滴水槽。

但应注意首层等人能触及的部位不应采用鹰嘴做法，以免因易损伤而影响观感质量。

3、内高外低斜坡必须做成斜坡的部位，如好女儿墙压顶、阳台栏板压顶、出墙装饰腰线等做成斜坡的效果总体较好，但应高度重视的是斜坡内高外低，一般坡度不小于10%,以使立面水从角部滴落，不致顺底部向内裹水形成压力水引起墙面渗漏，以及因裹水形成固定流向污染墙面。

二、操作中应注意的几个事项1、滴水槽应贯通，收头须合理、一致。

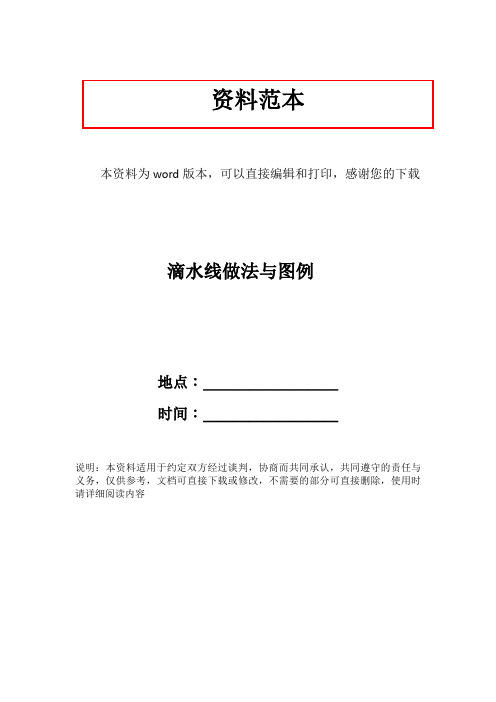

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载滴水线做法与图例地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容1、基层处理：一般滴水线(槽)做在窗过梁下口，若混凝土表面很光滑应对其表面进行“毛化处理”：一是“凿毛”，即用錾子剔毛，剔去光面，使其粗糙不平。

另一种方法是“甩毛”，即在清理干净的混凝土表面上用机械喷涂或用笤帚甩上一层1:1稀粥状水泥砂浆(内掺适量建筑胶)，使之凝固在混凝土表面，用手掰不动为止。

2、粘贴滴水线(槽)：按照事先弹好的位置线，采用掺胶砂浆将滴水线(槽)粘贴好，视现场情况，约50～80om布一个粘贴点，小于2m的窗洞口布2～3点，大于2m的窗洞口布3～5点。

3、滴水线(槽)施工应与建筑外沿抹灰同时进行，当外墙抹灰进行到窗洞口或阳台底口时，先完成洞口外大墙面抹灰，然后翻尺板，将尺板夹于已抹好的大墙面上，尺板坡口朝里，下边线与事先粘贴好的滴水线(槽)找水平，然后抹窗口部位。

4、如做不出台滴水线(槽)(一般在外窗上口)，底面灰一直抹到窗边，如采用钢、木窗，将窗边封堵严密即可，如采用铝合金或塑钢窗应在窗边留下5mm 左右凹槽，以便封堵密封胶；如做突出底口的滴水线(槽)(一般在阳台或雨罩的底口)，在底口灰抹到一抹子宽(约8～10cm)时，从外墙向内5cm左右的位置，比着尺板切齐，然后铁抹子压光，里面的小阳角用阳角镥子镥直、压光。

5、截水处理：为防止滴水“尿墙”，滴水线(槽)不可通到墙边，应在离墙5om的地方截断，使滴水既不流进窗口(阳台上)，又不能流到墙面上。

6、在底口抹灰达到一定强度(终凝后)，用小开刀将槽内砂浆清理干净。

注意在处理槽内小面时，应保持槽内棱角，不可勾抹成圆弧状。

（二）结构施工时，留出滴水线(槽)在全现浇工程中，提倡在结构施工时留出滴水线(槽)，具体做法是：在结构施工阶段采用定型洞口模板，计算好滴水线(槽)的位置将滴水线(槽)与门窗洞口一并浇筑，操作时应注意以下几点：1、在模板设计时，应计算好滴水线(槽)的大小位置，使滴水线(槽)上下整齐一致。

1、基层处理：一般滴水线(槽)做在窗过梁下口，若混凝土表面很光滑应对其表面进行“毛化处理”：一是“凿毛”，即用錾子剔毛，剔去光面，使其粗糙不平。

另一种方法是“甩毛”，即在清理干净的混凝土表面上用机械喷涂或用笤帚甩上一层1:1稀粥状水泥砂浆(内掺适量建筑胶)，使之凝固在混凝土表面，用手掰不动为止。

2、粘贴滴水线(槽)：按照事先弹好的位置线，采用掺胶砂浆将滴水线(槽)粘贴好，视现场情况，约50～80om布一个粘贴点，小于2m的窗洞口布2～3点，大于2m的窗洞口布3～5点。

3、滴水线(槽)施工应与建筑外沿抹灰同时进行，当外墙抹灰进行到窗洞口或阳台底口时，先完成洞口外大墙面抹灰，然后翻尺板，将尺板夹于已抹好的大墙面上，尺板坡口朝里，下边线与事先粘贴好的滴水线(槽)找水平，然后抹窗口部位。

4、如做不出台滴水线(槽)(一般在外窗上口)，底面灰一直抹到窗边，如采用钢、木窗，将窗边封堵严密即可，如采用铝合金或塑钢窗应在窗边留下5mm左右凹槽，以便封堵密封胶；如做突出底口的滴水线(槽)(一般在阳台或雨罩的底口)，在底口灰抹到一抹子宽(约8～10cm)时，从外墙向内5cm左右的位置，比着尺板切齐，然后铁抹子压光，里面的小阳角用阳角镥子镥直、压光。

5、截水处理：为防止滴水“尿墙”，滴水线(槽)不可通到墙边，应在离墙5om的地方截断，使滴水既不流进窗口(阳台上)，又不能流到墙面上。

6、在底口抹灰达到一定强度(终凝后)，用小开刀将槽内砂浆清理干净。

注意在处理槽内小面时，应保持槽内棱角，不可勾抹成圆弧状。

（二）结构施工时，留出滴水线(槽)在全现浇工程中，提倡在结构施工时留出滴水线(槽)，具体做法是：在结构施工阶段采用定型洞口模板，计算好滴水线(槽)的位置将滴水线(槽)与门窗洞口一并浇筑，操作时应注意以下几点：1、在模板设计时，应计算好滴水线(槽)的大小位置，使滴水线(槽)上下整齐一致。

2、滴水线(槽)厚度计算也很重要，既不能减少了钢筋的保护层厚度，也不能“吃”进窗洞口。

滴水线施工工艺这是一个滴水线施工工艺的文档模板，包含详细的内容和细化的章节，满足您的需求。

以下是正文内容：一、滴水线施工工艺概述滴水线施工工艺是一种用于建筑物外墙的防水处理方法，通过在建筑物外墙底部安装滴水线，可以将雨水引导至建筑物外墙外部，防止雨水渗透进入建筑物内部。

本文档将详细介绍滴水线施工工艺的步骤和注意事项。

二、滴水线材料准备1. 滴水线材料选择：根据建筑物的需求和外墙材料特性，选择合适的滴水线材料，如橡胶、PVC等。

2. 材料规格选择：根据建筑物外墙的厚度和宽度，选择合适的滴水线规格。

三、滴水线施工步骤1. 确定安装位置：在建筑物外墙底部确定滴水线的安装位置，通常选择在墙体与地面的交接处。

2. 清理基层：清理建筑物外墙底部的杂物和灰尘，确保基层平整。

3. 滴水线预埋：使用专用工具将滴水线预埋在建筑物外墙上，注意滴水线与墙面的贴合程度。

4. 固定滴水线：使用专用透明胶水或固定夹等方式固定滴水线，确保滴水线的稳固性和密封性。

5. 疏通排水孔：在滴水线的末端设置排水孔，防止积水影响滴水效果。

四、滴水线施工注意事项1. 施工前应仔细检查滴水线材料是否有损坏或缺陷，确保施工质量。

2. 施工过程中需要保持施工现场的整洁，避免杂物和灰尘污染滴水线。

3. 施工完成后，应仔细检查滴水线的固定情况和排水效果，确保滴水效果良好。

五、本文档所涉及附件1、滴水线施工图纸2、滴水线施工技术规范3、滴水线施工质量检验报告六、本文档所涉及的法律名词及注释1. 滴水线：也称为滴水板，是一种用于建筑物外墙的防水处理材料，能够将雨水引导至外墙外部。

2. 防水处理：指对建筑物外墙进行相应的水封处理，防止雨水渗透进入建筑物内部。

希望以上滴水线施工工艺的文档模板能够满足您的需求。

如有任何问题或需要进一步补充，请随时告知。

外墙保温施工中滴水线做法在外墙保温施工中，滴水线是一个重要的施工细节，它负责将墙体上的浮水排出，避免对保温材料的渗透和影响保温效果等问题。

下面将介绍外墙保温施工中滴水线的做法。

一、准备工作在施工之前，需要先算好滴水线的位置和数量，这一步需要根据墙体尺寸以及施工规范来确定。

同时，还需要准备好以下材料和工具：•滴水线•尼龙绳•抹灰工具•钢丝刷•火炬二、施工步骤1. 找准位置首先，需要找准滴水线的位置。

一般来说，在保温层上方、夹层下面是较好的位置，以避免在保温层内形成浮水。

找准位置后，可以用尼龙绳来标记。

2. 安装滴水线根据墙体尺寸和滴水线长度，将滴水线分成若干段，并在墙体上预留出放置滴水线的空间。

然后，用抹灰工具将滴水线按照预留出来的空间粘贴到墙体上，并用钢丝刷将其压实。

3. 处理滴水线两端滴水线两端的处理很关键，其作用是密封滴水线，避免水从两端流进来。

处理两端的方法有多种，这里介绍一种比较简单的方法：将滴水线用火炬烤一下，使其外表面熔化后迅速用刮板压实，这样就能有效地封住滴水线两端。

4. 压实滴水线在滴水线安装完成后，需要用钢丝刷将其周围的抹灰料压实，以保证滴水线周围的抹灰层与墙体表面紧密贴合，不易出现裂缝。

5. 压实抹灰层在抹灰层完成后，需要用钢丝刷将其周围的抹灰料压实，保证其与滴水线周围的抹灰层紧密贴合，不易出现裂缝。

三、注意事项1.施工时应注意安全，防止发生意外。

2.滴水线的位置应该根据施工规范来确定，以免影响保温效果。

3.安装滴水线和抹灰时需要保证材料和工具的清洁，避免杂物进入墙内。

4.处理滴水线两端时应注意不要烤坏或烤碎滴水线。

5.压实抹灰层时应注意力度，不要用过猛的力量，以免对滴水线周围的抹灰层造成损害。

四、外墙保温施工中滴水线的做法看似简单，但是细节处需要注意，否则将会对保温效果产生不良影响。

希望以上内容能够对读者有所帮助。

滴水线施工工艺（二）引言概述：滴水线是一种重要的施工工艺，用于防止建筑物外墙雨水渗透，同时保护墙体结构和装饰面层。

本文将详细介绍滴水线施工工艺的主要步骤和注意事项，以帮助读者了解并正确应用该工艺。

正文内容：1.材料准备1.1选择合适的滴水线材料：考虑建筑物的结构、墙体材料、环境气候等因素，选择合适的滴水线材料，如橡塑滴水线、PVC滴垂线等。

1.2质量检查：在施工前对滴水线材料进行质量检查，确保材料无损伤、变形或老化等问题。

2.滴水线的位置确定2.1了解建筑物的结构：仔细研究建筑物的结构，包括墙体厚度、外墙装饰层、墙角等，以确定滴水线的精确位置。

2.2使用水平线和垂直线：在墙体上使用水平线和垂直线标记滴水线的位置，确保施工的准确性和整齐度。

3.滴水线的施工步骤3.1表面处理：在滴水线施工前，需要将墙面清洁干净，并修复任何表面缺陷，确保施工后的滴水线能够牢固粘附。

3.2安装滴水线：将滴水线按照预定位置固定在墙体上，使用合适的胶水或螺丝等固定材料，确保稳固性和密封性。

3.3密封处理：对于滴水线与墙体接触处和滴水线之间的接缝进行密封处理，以防止水分渗透。

4.施工注意事项4.1温度和湿度控制：施工时需根据滴水线材料的特性，控制好环境温度和湿度，以确保施工质量。

4.2注意施工顺序：按照从上到下、从内到外的顺序，依次安装滴水线，避免施工过程中出现交叠或遗漏的情况。

4.3检查施工质量：施工完成后，仔细检查滴水线的固定性、平整度和外观质量，确保滴水线能够有效地发挥其防水和保护作用。

5.滴水线的维护与修复5.1定期检查：建议定期检查滴水线的使用状况，如有发现变形、老化或损坏等问题，及时进行修复或更换。

5.2维护保养：定期清洁滴水线表面的污垢，避免积累影响其防水和保护功能。

总结：滴水线施工工艺是一项关键的建筑施工工艺，能够有效防止建筑物外墙雨水渗透，保护墙体结构和装饰面层。

本文详细介绍了滴水线施工前的材料准备、位置确定，以及施工步骤和注意事项。

滴水线施工工艺在建筑施工中，滴水线是一项看似细微却十分重要的构造措施。

它能够有效地防止雨水沿着建筑物外立面流挂，减少雨水对墙体的侵蚀，保护建筑物的外观和结构。

下面，我们就来详细了解一下滴水线的施工工艺。

一、滴水线的作用滴水线的主要作用是引导雨水沿着特定的路径流淌，避免雨水直接从建筑物的边缘滴落，从而减少雨水对墙面的污染和损害。

如果没有滴水线，雨水在流淌过程中可能会在墙面留下污渍，长期积累还可能导致墙面渗漏、发霉等问题，影响建筑物的使用寿命和美观度。

二、滴水线的材料选择1、塑料滴水线塑料滴水线具有成本低、安装方便等优点，但其耐久性相对较差，容易在长期的阳光照射和风吹雨淋下老化变形。

2、铝合金滴水线铝合金滴水线强度高、耐腐蚀、耐久性好，但价格相对较高。

3、水泥砂浆滴水线使用水泥砂浆制作滴水线可以与建筑物的墙体更好地结合，但施工难度较大，需要较高的工艺水平。

在实际施工中，应根据建筑物的具体情况和要求选择合适的滴水线材料。

三、滴水线的施工准备1、技术准备施工前，施工人员应熟悉施工图纸，了解滴水线的位置、尺寸和形状等要求。

同时，应制定详细的施工方案，明确施工流程和质量控制要点。

2、材料准备根据施工需要，准备好所需的滴水线材料、水泥、砂、胶水等，并确保材料的质量符合要求。

3、工具准备准备好抹子、靠尺、线坠、钢卷尺、墨斗等施工工具。

四、滴水线的施工流程1、基层处理首先，需要对施工部位的基层进行处理，将基层表面的灰尘、油污、松散物等清理干净，确保基层平整、坚实。

2、弹线定位根据施工图纸的要求，在建筑物的外立面弹出滴水线的位置线。

一般来说，滴水线应设置在窗台、檐口、阳台、雨篷等部位的边缘。

3、粘贴滴水线对于塑料或铝合金滴水线，可以使用胶水将其粘贴在基层上。

粘贴时，要确保滴水线的位置准确、牢固，与基层之间无缝隙。

4、制作水泥砂浆滴水线如果使用水泥砂浆制作滴水线，先在基层上抹一层底层砂浆，然后将预先制作好的滴水线条固定在基层上，再用水泥砂浆将滴水线与基层之间的缝隙填满抹平。

屋面水落口细部构造做法
1、工艺流程：
剔凿清理预留洞→找平填充水落口周边→校正、固定水落口→细石混凝土堵洞→水落口周圈防水层铺贴→安装铸铁篦子
→刷防锈漆、色铅油
2、操作工艺：
2.1预留洞口剔凿：根据水落口位置将预留洞剔凿清理干净。

2.2水落口周边直径1m范围内用细石混凝土找平填充。

2.3校正、固定水落口：将水落口按弯管离墙距离调整进出位置，并临时固定好，水落口下底面应与找平层平。

2.4细石混凝土堵洞：将水落口与预留洞间缝隙用细石混凝土堵实。

2.5水落口周圈防水层铺贴：防水层收头伸入水落斗100，端头用密封胶密封。

2.6安装铸铁篦子：用力压紧铸铁篦子，必须对口严密。

2.7刷防锈漆、色铅油：铁件刷防锈漆两道，色铅油两道。

3、质量要求：
水落口必须采用铸铁制作。

水落口周围500mm范围内坡度不应小于5%，并应先用防水涂料或密封材料涂封，其厚度为2~5mm，水落口杯与基层接触处应留宽20mm、深20mm的凹槽，以便嵌填密封材料。

直式水落口构造图
女儿墙落水口构造图
穿女儿墙屋面水落口
穿女儿墙屋面水落口1-1剖面
一般屋面天沟水落口。
