HLY-III回路电阻测试仪使用手册

直流电阻测试仪操作规程
《直流电阻测试仪操作规程》
一、设备准备
1. 确保直流电阻测试仪处于正常工作状态，检查仪器外观、显示屏和连接线是否完好。

2. 确保测试仪的电源线正确接入并接通电源，检查电源指示灯是否亮起。

二、样品准备
1. 确保样品处于放置平稳且无外部干扰的环境下，准备测试夹具并将样品固定于夹具上。

2. 清洁样品表面，确保测试接触点干净无杂质。

三、测试操作
1. 打开直流电阻测试仪电源开关，待仪器启动完成后进入测试界面。

2. 设置测试参数，包括电流大小、测试时间等参数，确保测试参数符合样品要求。

3. 用测试夹具连接测试仪与样品，确保连接牢固且无杂质。

4. 按下测试按钮，开始测试过程。

在测试过程中要保持样品不受外部振动影响，以确保测试结果准确。

四、测试结束
1. 测试完成后，关闭测试仪电源开关，断开连接线，并拔掉电源线。

2. 清洁测试夹具和仪器表面，并将设备放置在指定位置。

五、安全注意事项
1. 操作人员应穿戴静电防护设备，避免因静电造成的影响。

2. 操作人员应严格按照操作规程进行操作，禁止在未经培训的情况下操作测试仪。

3. 在测试过程中，要注意保持周围环境安静，避免外部振动影响测试结果。

通过严格按照《直流电阻测试仪操作规程》进行操作，可以保证测试结果的准确性和可靠性，同时能保障测试人员和设备的安全。

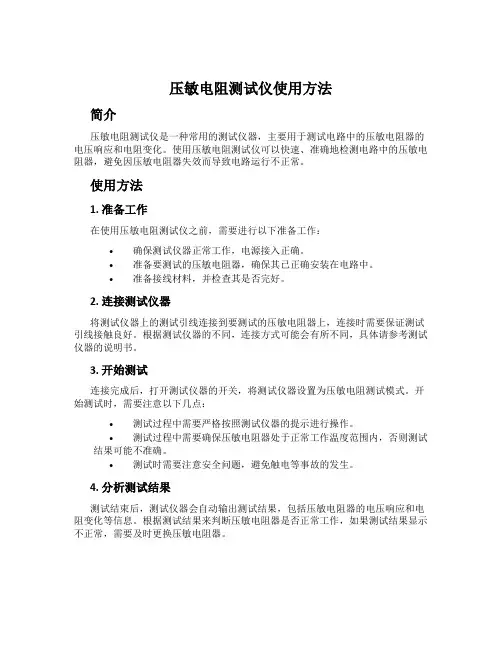

压敏电阻测试仪使用方法简介压敏电阻测试仪是一种常用的测试仪器，主要用于测试电路中的压敏电阻器的电压响应和电阻变化。

使用压敏电阻测试仪可以快速、准确地检测电路中的压敏电阻器，避免因压敏电阻器失效而导致电路运行不正常。

使用方法1. 准备工作在使用压敏电阻测试仪之前，需要进行以下准备工作：•确保测试仪器正常工作，电源接入正确。

•准备要测试的压敏电阻器，确保其已正确安装在电路中。

•准备接线材料，并检查其是否完好。

2. 连接测试仪器将测试仪器上的测试引线连接到要测试的压敏电阻器上，连接时需要保证测试引线接触良好。

根据测试仪器的不同，连接方式可能会有所不同，具体请参考测试仪器的说明书。

3. 开始测试连接完成后，打开测试仪器的开关，将测试仪器设置为压敏电阻测试模式。

开始测试时，需要注意以下几点：•测试过程中需要严格按照测试仪器的提示进行操作。

•测试过程中需要确保压敏电阻器处于正常工作温度范围内，否则测试结果可能不准确。

•测试时需要注意安全问题，避免触电等事故的发生。

4. 分析测试结果测试结束后，测试仪器会自动输出测试结果，包括压敏电阻器的电压响应和电阻变化等信息。

根据测试结果来判断压敏电阻器是否正常工作，如果测试结果显示不正常，需要及时更换压敏电阻器。

注意事项•在测试过程中需要仔细阅读测试仪器的说明书，了解测试仪器的操作方法和注意事项。

•在进行测试之前，需要检查测试仪器和要测试的压敏电阻器是否正常工作。

•在连接测试引线的时候，需要保证测试引线的接触良好，避免出现接触不良等问题。

•在进行测试时需要注意安全问题，避免触电等事故的发生。

结论压敏电阻测试仪是一种使用方便、测试准确的测试仪器，可以有效地检测电路中的压敏电阻器。

在使用压敏电阻测试仪时需要注意操作方法和注意事项，确保测试的准确性和安全性。

1HLY-III 回路电阻测试仪使用说明书尊敬的顾客感谢您使用本公司HLY-III 回路电阻测试仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！公司地址：湖北省武汉市江汉区八古新墩168号销售热线：（027）50530750(直拨)售后服务：（027）50530753(直拨)传真：（027）85600891E-mail：**************网址： �慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

如有合同约定的除外。

�安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

·请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

SYL回路电阻测试仪（100A）操作手册西安双英科技有限公司目录概述 (2)安全措施 (2)性能特点 (2)技术指标 (3)仪器操作及功能介绍 (3)测试与操作方法 (5)仪器成套性 (6)售后服务 (7)一、概述断路器（以下简称开关）导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。

导电性能的优劣可以通过导电回路电阻的大小反映出来。

因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。

一般过去使用双臂电桥。

由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。

同时电桥的抗干扰性差。

因此再GB50150-91和DL/T596-1996中都有规定“用直流压强法”，“电流不小于100安”。

SYL回路电阻测试仪（100A）是我公司为适应规程要求，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

二、安全措施1、操作者应具备一般电器设备或仪器的使用常识。

2、使用本仪器前要认真阅读使用说明书。

3、对仪器的调整维修必须由专业人员进行，不要自行处理。

4、仪器应避免剧烈震动，避免高温和阳光直射。

5、本仪器为测量纯电阻回路设计，不得测量感性回路。

6、测试中不能拆除测试线。

7、仪器接地线必须接好三、性能特点1．测试电流大，完全符合有关测试接触电阻的国家标准要求。

2．输出电压高，测量量程宽，可达100mΩ。

3．测试电流来自高精度的100A开关式恒流电源，无需人工调节，测试迅速准确。

4．采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

5．测试速度快，5秒左右显示数据。

6．长时间连续工作，设有过热保护电路，仪器可靠稳定。

7．操作简便，重量轻，适合于野外作业。

四、技术指标1、测试电流：50A、100A2、量程：50A时0～100 mΩ100A时 0～20 mΩ3、最小分辨率：0.1μΩ4、准确度：0.5%±0.2µΩ5、输出电压：最大DC10V6、工作方式：连续7、电源：AC220V±10％50Hz±1Hz8、消耗功率：≤1000W9、使用温度：-20℃～40℃10、相对湿度：≤80%RH，不结露11、重量:8.5kg12、体积:360mm×235mm×270mm五、仪器操作及功能介绍SYL回路电阻测试仪(100A)仪器面板如图一所示：1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。

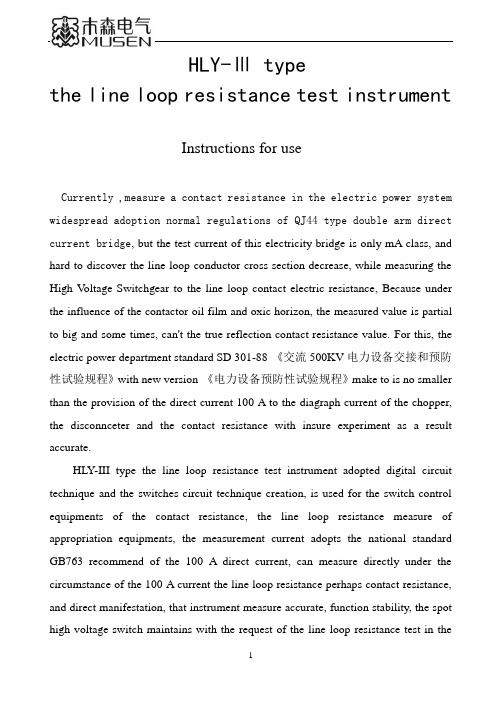

HLY-Ⅲ typethe line loop resistance test instrumentInstructions for useCurrently ,measure a contact resistance in the electric power system widespread adoption normal regulations of QJ44 type double arm direct current bridge, but the test current of this electricity bridge is only mA class, and hard to discover the line loop conductor cross section decrease, while measuring the High V oltage Switchgear to the line loop contact electric resistance, Because under the influence of the contactor oil film and oxic horizon, the measured value is partial to big and some times, can't the true reflection contact resistance value. For this, the electric power department standard SD 301-88 《交流500KV电力设备交接和预防性试验规程》with new version 《电力设备预防性试验规程》make to is no smaller than the provision of the direct current 100 A to the diagraph current of the chopper, the disconnceter and the contact resistance with insure experiment as a result accurate.HL Y-III type the line loop resistance test instrument adopted digital circuit technique and the switches circuit technique creation, is used for the switch control equipments of the contact resistance, the line loop resistance measure of appropriation equipments, the measurement current adopts the national standard GB763 recommend of the 100 A direct current, can measure directly under the circumstance of the 100 A current the line loop resistance perhaps contact resistance, and direct manifestation, that instrument measure accurate, function stability, the spot high voltage switch maintains with the request of the line loop resistance test in thehigh voltage switch factory in the in keeping with electric power, the power supply section.One, Technique function1、Measure range:0-1999.9 μΩ Resolution:0.1 μΩ2、Measurement Current: Direct current ≥100 A3、Measure accuracy：0.5 classes4、Display mode: The LCD Chinese show5、Can store 100 sets of datas6、The work method: Consecution7、Power supply:AC220V8、Physical volume:(The long × breadth × high mm)340 × 280 × 2109、Environment temperature:-10 ℃~+40 ℃relative humidity<80%10、Weight:4 kilogramsTwo, The work principleProvide direct current power supply of being no smaller than the 100 A, through the calculation of science, make measure of drive try the article electric resistance value to be free from the electric current motion influence.Three, Shape structure(a)Front-panel sketch map(b)Four carry son to (c)The mistake connects a lineconnect line diagram methodFour, Operate procedure1、The function key introduce“key：The options key, move cursor.“确认”key：a ,the choice cursor designation;b, at time prepare to place add for the numeral"1".“返回”key: a ,return to the root catalogue; b ,reset key2、according to figure b show four carry son to connect the line method to connectline.3、The check connects power supply after confirm without any error. Screen after switch on LOGO manifestation the main course list, such as figure one:Figure one4、“快速测量” options, enter “快速测量” function, start measure automatically 3 seconds can immediately show result such as figure three, "打印" in order to print function, can print a result for many times, in order to keep a result to the history data function, "保存" each data can only keep once.Figure two5、“标准测量”option,entering a minute standard diagraph function, screensolid hour show diagraph a result, keep on a minute, automatically stop by that time.Stops halfway please to press down (确定) key for a second, the instrument moves stop diagraph namely.Interface after stopping measure manifestation such as figure three.6、“历史数据” option,The history data options, enter to look intothe history data function,such as figure, four,cursor, point to a contents that need to be look page automatically>,(confirm) the key choice cursor contents, after choose such as figure four.“打印”to print that data, “删除”to delete that data, “返回”to return to the figure three interfacesAttention: press down( 确认key) to switch on for the clearance is all history data functions.Figure threeFigure four7、“时钟” option ,enter clock function. Press “确认”key, modifytime, “确认”time modification success after modifying to complete.8、“PC”option,enter to correspond by letter mode with PC machine.Linkthe correspondence line to go to a PC machine string first a, enter the PC correspondence mode, that equipments is completely keep by the PC machine control at this time to press to reset key.Five, Pack detailed list1,host （1） 2,the test line （1） 3,power cable （1）4,manual （1） 5,qualified certificate （1）Enclosure: The chopper conducts electricity a standard reference value of the line loop resistance。

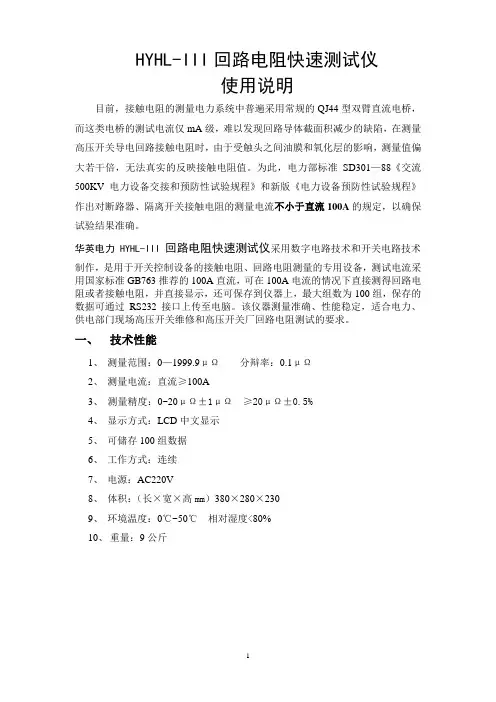

HYHL-100A/200A回路电阻测试仪使用说明书武汉市华英电力科技有限公司地址：武汉市东湖高新区光谷大道62号光谷总部国际7栋4层电话：400-027-0098*************传真：************E-mail:**************网址：回路电阻测试仪使用说明书1仪器简介使用直流电桥测试接触电阻时电流仅毫安难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。

GB1984和IEC62271中对高压断路器的回路接触电阻测试进行了明确的要求，规定在测试断路器的回路电阻时，测试电流不小于200A，测试越接近断路器的额定运行电流，则断路器的测试结果越可靠。

回路电阻测试仪采用新型数字开关电源技术，可以直接产生100A/200A（对于200A型的测试仪）的直流电流输出至断路器被测回路。

基于4线法快速测量回路的接触电阻，测试结果直接显示在仪器的LCD屏上，所有的测试结果都可以通过仪器内置的微型打印机打印。

测试结果还可以保存在仪器存储器上，仪器最大的存储空间达100组。

所存储的测试结果还可以通过RS232接口上传至PC机保存。

2 技术指标1、测量范围：2mΩ/ 20 mΩ可选2、分辩率：0.1μΩ/1μΩ3、测量电流：直流≥1004、测量精度：0.5%RGD+0.05%FS5、显示方式：LCD中文显示6、可储存100组数据7、工作方式：连续8、支持RS232数据上传9、电源：AC220V±10% 50Hz10、体积：（长×宽×高mm）340×280×21011、环境温度：-10℃~+40℃相对湿度<80%12、重量：<10公斤3 硬件介绍图1 回路电阻测试仪回路电阻测试仪的外形如图1所示，工作时仪器提供不小于100A/200A（对于200A型的测试仪）的直流加载在被试品两端，然后采用四线法测量被试品的电阻值,经过滤波处理和科学计算,直接在一起LCD上显示微欧级别的接触电阻,试验时仪器接线如图2所示，其中图2中接线柱的标注1，2，3，4与图1中的接线柱标注一致图2 测试接线图回路电阻测试仪的电路原理框图如图3所示。

目录一、技术性能 (1)二、仪器特点 (2)三、外形结构 (2)四、操作程序 (2)五、装箱清单 (7)附件： (8)JT-8100型回路电阻测试仪断路器导电回路电阻的电阻值是电气设备交接和预防性试验的必测项目，断路器动、静触头之间的接触电阻值，直接反映其安装检修质量，是断路器能否安全运行的重要条件。

标准GB763、IEC694及电气试验规程明确规定，对于断路器的导电回路电阻值的测量必须使用直流大于100A的电流。

本仪器采用直流100A电流电压四线制法，根据电力试验研究单位及广大电气试验工作者的要求设计的，适用于高压电器开关、石墨电炉、铜、铝母线等各种电器的接触电阻及回路电阻的测量。

一、技术性能1、环境温度-10～40℃2、环境湿度≤75%RH3、工作电源AC 220V±10%4、直流输出100A 10V 连续恒直流5、量程0.1～2000μΩ6、分辨率0.1～199.9μΩ 0.1μΩ200～2000μΩ 1μΩ7、准确度0.5级±1个字8、显示方式液晶全中文显示9、主机重量4kg二、仪器特点连续恒直流输出。

可存储100组，可自定义线路号和相序。

测试电流可选100A。

测试时间10s～30s可选，10s一档。

大屏幕、超大字体。

硬件、软件滤波，数据精确稳定。

内置过热、过流保护。

自带热敏打印机，高速打印。

三、外形结构图1四、操作程序仪器在使用前，请务必先接好接地线。

按下图所示将大电流线I+、I-和电压线V+、V-夹于待测电阻Rx的两端，电流线I+、I-位于外侧，电压线V+、V-位于里侧，夹接牢固，以免测试线中途掉落。

【测试】选项，用于回路电阻测试。

选择【测试】进入测试界面。

测试界面依次有3个选项。

【启动】，用于启动一次测试。

【100A】，用于选择测试电流，选择这个选项，将会在【100A】和【200A】之间切换。

【10 s】，用于选择测试时间，选择这个选项，将会在【10 s】【20 s】【30 s】之间循环切换。

回路电阻检测仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、概述 (5)二、用途 (5)三、性能特点 (5)四、技术指标 (6)五、面板结构 (6)六、工作原理 (7)七、操作方法 (7)八、故障现象及排除 (8)一、概述目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的回路电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。

在测量高压开关导电回路的回路电阻时，由于受到油膜和动、静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的回路电阻值。

因此，电力部标准SD301-88《交流500KV电气设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关回路电阻的测量电流作出不小于100A的规定，以确保测量的准确度。

二、用途HTHL-200A回路电阻测试仪适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。

三、性能特点(1)大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

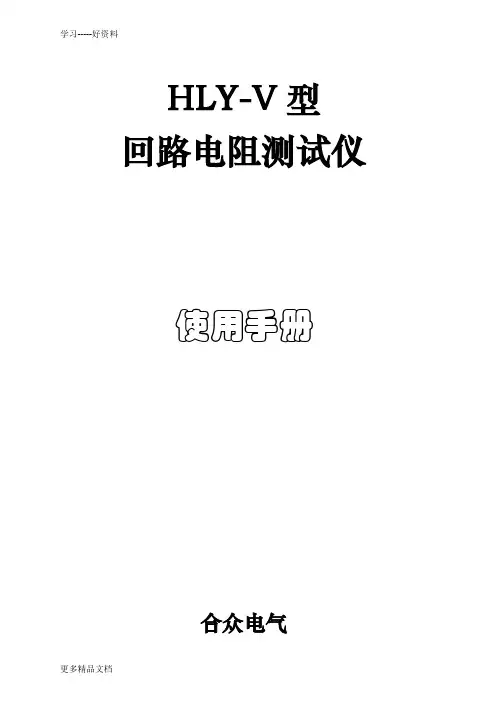

HLY-V型回路电阻测试仪使用手册合众电气尊敬的顾客感谢您使用本公司产品。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

三年内如产品出现缺陷，实行免费维修。

三年以上如产品出现缺陷，实行有偿终身维修。

如有合同约定的除外。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。
