(完整版)HN007SL-031人体ESD装备综合测试仪操作规范

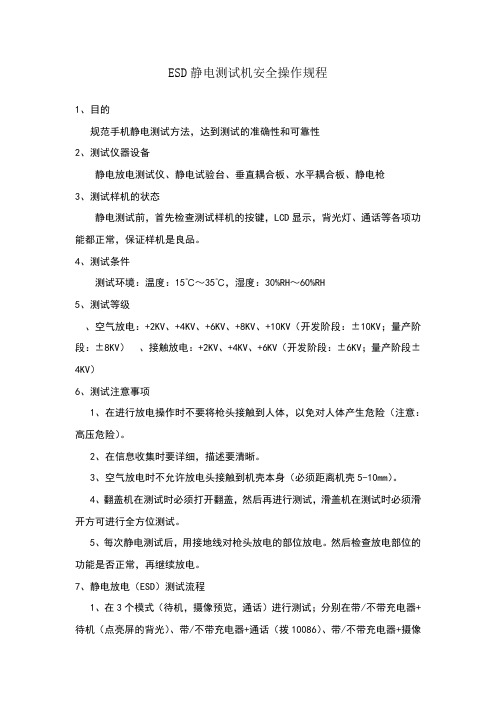

ESD静电测试机安全操作规程1、目的规范手机静电测试方法，达到测试的准确性和可靠性2、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪3、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。

4、测试条件测试环境：温度：15℃～35℃，湿度：30%RH～60%RH5、测试等级、空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）、接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV）6、测试注意事项1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。

2、在信息收集时要详细，描述要清晰。

3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。

4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。

5、每次静电测试后，用接地线对枪头放电的部位放电。

然后检查放电部位的功能是否正常，再继续放电。

7、静电放电（ESD）测试流程1、在3个模式（待机，摄像预览，通话）进行测试；分别在带/不带充电器+待机（点亮屏的背光）、带/不带充电器+通话（拨10086）、带/不带充电器+摄像界面等状态下测试，2、在一个测试等级内的测试顺序为：先对所有缝隙、孔的边缘进行空气连续放电找出静电敏感点，再对选点进行空气和接触放电正负各10-20次（长的缝隙放电20次、短边放电10次）放电，每秒1次，前后2次放电时间间隔1秒。

3、空气放电每放一次电后，对垂直耦合板及水平耦合板各空气放电一次；接触放电采用连续放电10次后对垂直耦合板及水平耦合板空气放电一次的方式。

4、一个测试等级测试完成后才能测试下一个等级；如果该测试等级测试不合格，降低1kv再进行测试。

测试过程中详细记录测试不合格项目。

ESD防静电控制技术规划1.目的本文件旨在规定ESD防静电控制技术规，为产品在元器件进料、制造、贮存、包装等各个环节提供明确可靠的ESD技术支持，从整体上提高公司静电防护和控制水平，提高客户的满意度。

注：ESD是英文“Electro Static Discharge”的缩写，意思指静电放电（静电瞬间泄放）。

2.适用围本规适用于公司科技部静电防护工程的设计、使用、管理、维护和检测。

3.职责：3.1 公司ESD组织结构和职责公司公司ESD控制组织结构框图：3.1.1 公司ESD控制的组织结构分为主委、ESD小组和执行部门。

主委负责整体规划公司/工厂ESD工作。

3.1.2 ESD小组负责人为公司ESD协调者，负责公司ESD标准的制定、修改和组织结构、管理制度的建立，监督标准的实施。

ESD小组负责公司各执行部门ESD日常执行状况的监督，生产现场规划防静电设计、新架设的生产线防静电设施验收，公司纳入防静电材料、物品、设备、仪器等防静电品的验收。

ESD的点检测试有ESD各部门执行人员完成。

3.1.3 执行各部门负责标准的实施、检查、纠正和反馈职能。

稽查工作由ESD小组和执行层共同完成。

防静电物流周转工具由执行层各使用部门负责保管、实施和维护。

3.1.4 工程部负责公司各部门ESD设备异常的对应、维修、保养及新开产线静电接地线架设。

3.1.5 测试仪器的维护校准工作由仪器计量室负责。

公司公用ESD测试仪器由ESD小组统一保管。

4. 器件敏感分类解释4.1 静电敏感器件的敏感等级分别按照HBM、MM、CDM三种模式来进行分类。

一般来说，器件的静电敏感电压的高低在三种模式之间没有必然的对应关系。

没有特殊说明时，本指引主要以人体模式来描述器件静电敏感电压的相关问题。

静电敏感组件的敏感等级按照其上所安装的最敏感器件的敏感等级来确定。

最初器件的ESD损伤主要采用HBM进行分析，随着电子技术和生产工艺的不断发展，MM和CDM类型的ESD对器件的危害也越来越普遍，，因此采用MM和CDM模式对静电敏感器件进行分析的方法逐渐发展普及起来。

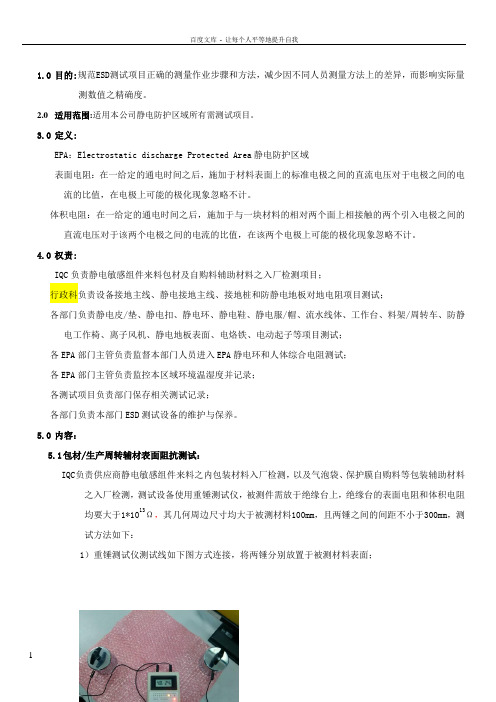

1.0目的:规范ESD测试项目正确的测量作业步骤和方法，减少因不同人员测量方法上的差异，而影响实际量测数值之精确度。

2.0适用范围:适用本公司静电防护区域所有需测试项目。

3.0定义:EPA：Electrostatic discharge Protected Area静电防护区域表面电阻：在一给定的通电时间之后，施加于材料表面上的标准电极之间的直流电压对于电极之间的电流的比值，在电极上可能的极化现象忽略不计。

体积电阻：在一给定的通电时间之后，施加于与一块材料的相对两个面上相接触的两个引入电极之间的直流电压对于该两个电极之间的电流的比值，在该两个电极上可能的极化现象忽略不计。

4.0权责:IQC负责静电敏感组件来料包材及自购料辅助材料之入厂检测项目；行政科负责设备接地主线、静电接地主线、接地桩和防静电地板对地电阻项目测试；各部门负责静电皮/垫、静电扣、静电环、静电鞋、静电服/帽、流水线体、工作台、料架/周转车、防静电工作椅、离子风机、静电地板表面、电烙铁、电动起子等项目测试；各EPA部门主管负责监督本部门人员进入EPA静电环和人体综合电阻测试；各EPA部门主管负责监控本区域环境温湿度并记录；各测试项目负责部门保存相关测试记录；各部门负责本部门ESD测试设备的维护与保养。

5.0内容：5.1包材/生产周转辅材表面阻抗测试：IQC负责供应商静电敏感组件来料之内包装材料入厂检测，以及气泡袋、保护膜自购料等包装辅助材料之入厂检测，测试设备使用重锤测试仪，被测件需放于绝缘台上，绝缘台的表面电阻和体积电阻均要大于1*1013Ω，其几何周边尺寸均大于被测材料100mm，且两锤之间的间距不小于300mm，测试方法如下：1）重锤测试仪测试线如下图方式连接，将两锤分别放置于被测材料表面；2）按住红色按钮“TEST”键并保持开始测试，直至上面LED不跳动并读数，LED假如在108下方，则表示被测材料表面电阻为108Ω；3）防静电包装材料表面阻抗规格具体如下：ESSD来料包装辅材：＜1*1010Ω，气泡袋：1*104~1*1011Ω；保护膜：＜1*109Ω；泡棉垫＜1*1010Ω,Tray盘:1*104~1*1011Ω检验员需将测量结果记录于检验报告中。

转辙机综合测试仪使用说明书一、开机/关机1．开机按下键并保持2-3s后，仪器开机并开始初始化自检，自检期间蜂鸣器鸣响。

初始化完毕后进入主菜单，蜂鸣器停止鸣响，进入主菜单开机完毕。

主菜单显示当前存储器通道号、当前道岔号、当前日期、时钟及电池电量。

2．关机在任意状态下，按下键后仪器即时关机，关机后关闭所有电源。

并将部分设定内容存储。

二、设定内容及操作方法1．显示液晶对比度当显示液晶受温度、光照等因数造成显示不清时，你可以通过设置液晶的显示对比度进行修正。

在主菜单下按键及键可调整液晶的显示对比度。

设定内容可自动保存。

2．显示液晶辅助背光开关当使用环境的光线不足、能见度较低，你可以开关液晶的辅助背光。

在主菜单下按键及键可开关液晶的辅助背光。

设定不可保存。

3．修改当前通道在自动、手动、显示等菜单中按键及键可改变当前的默认存储通道。

4．设置菜单在主菜单下按键后进入设置菜单，你可以在此菜单中修改道岔号、当前时钟、打印数据间隔。

1)改变当前的道岔号在设置菜单中选择1进入。

显示当前的道岔号，随光标位置输入新的道岔号后按确定完成修改。

2)调整日期、时钟在设置菜单中选择2开始进行调整。

随光标位置输入新的日期、时间后按确定完成修改。

3)修改打印数据间隔在设置菜单中选择3进行修改。

首先显示的是当前的打印数键或键来进行修改，设定范围为0.15s – 0.9s，设定间隔为 0.15s。

三、电池充电当电池电量降至30 %时，仪器的蜂鸣器鸣响，电池欠电报警，请立即停止使用，并请及时充电。

当可能较长时间不用时，请带电保存。

并请每3个月充电一次。

电池的充电时间为12-16 小时。

四、连接、联线请将综合测试线的电压测试线并接在转辙机电机电源线的任意两相上。

请将综合测试线的电流测试线串接在转辙机电源线的回路中。

请将综合测试线的时间测试线接在转辙机到位闭合的一组备用接点上。

请将拉力传感器替换转辙机与安装装置的连接销后用联线与仪器连接。

请将压力传感器替换转辙机被测压力腔侧的二动调节阀后用联线与仪器连接（只限于电液转辙机）。

人体综合电阻测试简明操作指导书一、操作指引1. 人体综合电阻测试仪（以下简称“测试仪”），用于穿有防静电鞋（或防静电鞋套）的人员测试其人体综合电阻。

2. 测试准备：（1）测试仪必须放在绝缘地垫（如地毯）上。

（2）不得在“WRIST CORD”插孔内插放任何接地线。

（3）测试人员穿防静电鞋（无防静电鞋的着防静电鞋套），鞋内不得垫鞋垫，鞋底应保证洁净、无绝缘物质。

3. 测试操作：（1）测试者将一只脚踏放于测试仪的金属板上，另一只脚踩在绝缘地垫上，以确保人体与测试仪之间构成测试回路。

如下图所示：（2）用手指持续按压测试面板中间位置上的金属极板，时间约2秒钟。

注意：测试中请勿触及测试仪的其它金属部分。

（3）观察测试结果。

测试面板上部并排布有三个指示灯，自左至右依次为“FAIL LO”、“PASS”、“FAIL HI”。

仅当绿色的“PASS”灯亮时，才表明包括防静电鞋在内的人体接地系统正常；否则，另外两个红色的“FAIL LO”或“FAIL HI”灯亮时（同时伴随有告警声），表明接地系统存在故障，请参照“4.测试故障处理指引”。

（4）换用另一只脚重复上述测试操作。

（5）将测试结果登记到指定的测试记录表上。

（6）若测试结果异常，处理后再重复上述操作，直至合格为止。

4. 测试故障处理指引：（1）检查测试硬件环境是否满足要求；（2）检查是否完全遵守了操作规定；（3）检查防静电工鞋内是否加了鞋垫或其它绝缘材料。

（4）若上述三项均无异常，请换领新工鞋后再测。

二、注意事项1、测试仪所用的电池电量不足时，面板上的“REPLACE BATTERY”指示灯会变亮，此时应停止测试，并通知管理人员立即更换电池。

2、维护人员应定期对测试仪进行调校，以确保测试结果的可靠性。

3、人体综合电阻测试仪专用来测试人体综合电阻，暂不用于防静电腕带的测试。

防静电腕带仍需使用“腕带测试仪”进行测试。

4、测试人员应文明使用仪器，注意保持仪器的洁净。

安全综合测试仪操作规程范文第一章总则第一条为了保证安全综合测试仪的正常运行和使用，规范操作行为，防止事故的发生，制定本操作规程。

第二条本操作规程适用于所有使用安全综合测试仪的人员，包括操作人员、维护人员等。

第三条安全综合测试仪操作前需要经过相关培训，获得操作资质并签署安全责任书。

第四条在使用安全综合测试仪过程中，必须严格遵守操作规程，不得擅自修改设备设置或进行其他危险操作。

第五条在使用安全综合测试仪时，应注意保持环境整洁，设备周围不得堆放杂物，确保通风良好。

第六条使用安全综合测试仪过程中，如发现设备故障或异常情况，应立即停止使用并上报相关部门。

第二章设备使用与维护第七条操作人员在使用安全综合测试仪前，必须检查设备是否正常工作，如发现异常情况应立即报告维护人员。

第八条操作人员在使用设备前，应佩戴防护眼镜、防护手套等防护装备，确保人身安全。

第九条使用安全综合测试仪时，应按照设备说明书的要求正确连接电源和相关传感器，并确保连接牢固。

第十条操作人员在使用安全综合测试仪时，禁止擅自关闭或断开设备的电源。

第十一条使用安全综合测试仪时，应依据具体情况进行设备定位，确保设备安装在固定的位置上，避免设备摇晃或倾斜。

第十二条使用安全综合测试仪时，应避免设备过载使用，防止损坏设备或引发事故。

第十三条操作人员在使用安全综合测试仪时，应按照设备说明书要求正确操作设备，不得擅自修改设备参数或进行其他危险操作。

第十四条设备使用完毕后，应及时关闭设备电源，拔掉电源线，并将设备清洁整理好。

第十五条保养和维护人员应定期对安全综合测试仪进行保养和检修，确保设备正常运转。

保养和检修时间、内容及记录应详细可查。

第三章应急措施第十六条在使用安全综合测试仪过程中，如发现设备有异常情况，应立即停止使用并采取相应的应急措施，如关掉电源，报告维修部门等。

第十七条在设备故障或事故发生时，应及时向相关部门汇报，并执行相关应急预案和处置措施，保护人员生命安全和设备财产安全。

安全综合测试仪操作规程一、引言安全综合测试仪是一种常用的测试仪器，用于对各种安全设备的功能和性能进行测试。

本文将详细介绍安全综合测试仪的操作规程，以确保测试的准确性和安全性。

二、准备工作1. 确认测试仪器的状态：检查测试仪器的电源是否正常，仪表面板是否显示正常，各个部件是否完好。

2. 准备测试样品：根据需要测试的安全设备，准备相应的样品，并确保样品的完好无损。

三、操作步骤1. 连接测试样品：将需要测试的安全设备与测试仪器进行连接。

根据设备的接口类型选择正确的连接线，并按照连接线的接口进行连接。

确保连接牢固，没有松动。

2. 设置测试参数：根据测试要求，设置测试仪器的参数。

包括测试的电压、电流、频率等。

确保设置的参数与实际需要测试的设备相匹配。

3. 进行测试：按下测试仪器的启动按钮，开始进行测试。

根据测试仪器的指示，观察测试结果，并记录下来。

注意观察是否有异常情况发生，如设备短路、过载等。

4. 分析数据：根据测试结果，进行数据分析。

对于合格的设备，记录测试结果并进行下一项测试。

对于不合格的设备，及时停止测试，并进行进一步的分析和处理。

5. 清理测试现场：在完成一项测试后，清理测试现场。

将测试样品归位，并清理测试仪器和连接线。

确保测试现场清洁整齐。

四、注意事项1. 安全操作：在进行测试时，需要注意安全操作。

遵循相关的安全规定，并戴上必要的个人防护装备，如安全眼镜、手套等。

2. 设备保养：定期对测试仪器进行保养和维护，保持其良好的工作状态。

定期检查连接线的情况，如有损坏及时更换。

3. 测试环境：测试时需要保持安静的测试环境，避免外界干扰。

确保测试设备周围没有其他电器设备，以免影响测试结果。

4. 学习和培训：操作人员需要接受相关的培训和指导，掌握正确的操作方法和技巧。

定期参加相关的培训课程，提升自身的技术水平。

五、总结本文详细介绍了安全综合测试仪的操作规程，包括准备工作、操作步骤、注意事项等。

在使用测试仪器时，操作人员务必严格按照规程进行操作，以保证测试的准确性和安全性。

东莞市石龙富华电子有限公司DONGGUAN HILONG FUHUA ELECTRONEC CO., LTD操作规程文件名称L-031人体ESD装备综合测试仪操作规程(公司资产，严禁私自复印)版次A/0 制定人日期页次 1 of 2 核准人日期文件编号UE-SOP-ED013 发行部门工程部受控状态1目的﹕为规范L-031人体ESD装备综合测试仪的操作及保养,并作为新进员工的培训教材. 2范围﹕适用于本公司所有L-031人体ESD装备综合测试仪.3权责3.1工程部仪校负责对本文件的制订和修改.3.2使用单位负责维护与保养.4操作说明4.1部件名称左鞋3种状态指示右鞋3种状态指示欠电指示测试按钮手腕3种状态指示4种手腕接线接口DC插座开关扩展通讯接口模式开关东莞市石龙富华电子有限公司DONGGUAN HILONG FUHUA ELECTRONEC CO., LTD操作规程文件名称L-031人体ESD装备综合测试仪操作规程(公司资产，严禁私自复印)版次A/0 制定人日期页次 2 of 2 核准人日期文件编号UE-SOP-ED013 发行部门工程部受控状态4.2使用方法4.2.1将电源适配器AC端插入AC220V插座，DC端插入仪器的DC插座。

4.2.2将开关置于ON位置。

4.2.3按测试需求选择合适的模式（模式开关置左：测试手腕带；置中：手腕带+脚腕或鞋；置右：脚腕或鞋）。

4.2.4测试手腕带时，只要戴好手腕带并将手腕带另一端插入仪器手腕带对应的接口，手指轻轻按在金属测试按钮上。

手腕状态指示区PASS绿灯亮为合格，LO或HI红灯亮且伴有报警音为不合格。

4.2.5测试脚腕或鞋时，只要双脚分别踏在对应的金属踏板上，手指轻轻按在金属测试按钮上。

左右鞋状态指示区PASS绿灯亮为合格，LO或HI红灯亮且伴有报警音为不合格。

4.2.6测试方法如下图：4.3注意事项4.3.1请勿戴手套或用指甲按在金属测试按钮上。
