ORC螺杆膨胀发电机组在不同地域和季节的性能分析
董冰;张凯;高磊;邢子文
【期刊名称】《制冷技术》
【年(卷),期】2015(000)001
【摘要】低品位的中低温余热不能得到有效利用，是能源利用率低的一个主要原因。
将该部分余热转化为电能则可获得巨大收益。
有机郎肯循环（Organic Ranking Cycle，简称ORC）即是一种利用低沸点的有机工质回收中低温热源的热能并将其转化为电能的技术。
不同地域、不同季节气候条件（主要是温度和相对湿度）不同，ORC发电机组的性能也会受到影响。
本文在介绍了有机朗肯循环系统结构、原理和特点的基础上，分别采用水冷式、蒸发式以及风冷式三种冷凝器，利用NIST软件在Matlab界面下对系统进行计算，分析得到了不同地域和季节气候条件的变化对系统冷凝温度、发电量和发电效率的影响。
【总页数】7页(P11-16,20)
【作者】董冰;张凯;高磊;邢子文
【作者单位】西安交通大学，陕西西安 710049;西安交通大学，陕西西安 710049;西安交通大学，陕西西安 710049;西安交通大学，陕西西安 710049
【正文语种】中文
【相关文献】
1.余热余压回收解决方案之ORC螺杆式膨胀发电机组 [J], 李军;梅毅;高翔
2.有机朗肯循环(ORC)膨胀发电机组设计分析 [J], 孙好雷
3.低品位热能回收装置——ORC螺杆膨胀发电站 [J], 翁有为
4.尿素高调水ORC膨胀发电机组过程控制的研究与设计 [J], 付国华; 魏佳佳
5.采用螺杆膨胀机的ORC系统特性试验研究 [J], 郭霆;沈九兵;孔祥雷;张震
因版权原因，仅展示原文概要，查看原文内容请购买。
螺杆膨胀发电机原理螺杆膨胀发电机是一种新型的低温热能转换设备，通过利用液态工质在物质相变（蒸发和凝结）时所释放的能量来产生电力。
它具有高效能、低噪音、环保等优点，被广泛应用于能源转换领域。
本文将介绍螺杆膨胀发电机的原理以及其工作过程。
螺杆膨胀发电机基本原理可以用以下步骤来描述：压缩、膨胀、再压缩和再膨胀。
首先，输送泵将液态工质（例如液态丁烷）从蓄热器中抽取并进行压缩。
在压缩过程中，液态工质的温度会显著升高，达到高压状态。
接下来，高温、高压的液态工质进入膨胀机，与与之密封接触的螺杆进行热交换。
螺杆表面采用散热片设计，与冷却剂接触后立即进行蒸发。
当液态工质与散热器的壁面接触时，它会发生相变，从液态转变成气态。
在这个过程中，液态工质会释放大量的热量，从而驱动螺杆旋转。
然后，螺杆将气态工质输送到再压缩器中，再次进行压缩。
在这个过程中，气态工质的温度继续上升。
最后，再膨胀器负责将再压缩的气态工质释放到低压状态，从而再次膨胀。
与之前的膨胀过程类似，工质再次发生相变，从气态转变为液态。
这一过程中释放的热量会继续驱动螺杆旋转。
螺杆膨胀发电机原理的核心是螺杆旋转运动的热力机制。
在螺杆运动的过程中，高温、高压的气态工质的相变释放的热量将螺杆带动旋转。
通过与发电机的连接，螺杆的旋转运动可以转化为电能输出。
螺杆膨胀发电机具有多种优点。
首先，它可以利用低温热能进行发电转换，比如工业废热、地热能等。
这种可再生能源的利用不仅有助于降低能源消耗，还能减少对环境的负面影响。
其次，螺杆膨胀发电机的工作过程相对安静，没有明显的噪音污染。
此外，螺杆膨胀发电机的结构简单、可靠性高，且具有较长的使用寿命。
尽管螺杆膨胀发电机具有许多潜在的优势，但也存在一些挑战需要克服。
首先，螺杆膨胀发电机的效率受到液态工质的选择和热损失的影响。
因此，工程师需要在设计和优化过程中考虑这些因素，以提高发电效率。
同时，螺杆膨胀发电机的大规模应用还需要进一步的技术支持和经济可行性的评估。
螺杆膨胀发电机原理螺杆膨胀发电机是一种利用高温和压力差产生动力，将热能转化为电能的装置。
它的工作原理基于热膨胀性质，通过热膨胀和压力差驱动螺杆膨胀机械，从而带动发电机发电。
本文将深入探讨该发电机的原理及相关技术。
一、热膨胀原理热膨胀现象是指物体在受热后体积增大的现象。
根据热膨胀原理，当物体受到热能输入时，其分子间相互作用减弱，分子自身的运动增加，导致物体体积增大。
而当物体受到冷却时，分子间相互作用增强，分子自身的运动减慢，物体体积收缩。
二、螺杆膨胀机械螺杆膨胀机械是螺杆机械的一种应用形式，它由主动螺杆、从动螺杆和泄漏装置等部分组成。
主动螺杆由驱动装置带动旋转，从动螺杆嵌套在主动螺杆中，两者之间形成密闭腔室。
在螺杆运动过程中，腔室不断加热并膨胀，当充满高温气体使腔室内气压升高时，泄漏装置打开，排出高压气体，形成压力差，从而驱动螺杆机械的运动。
三、螺杆膨胀发电机构成及原理螺杆膨胀发电机由螺杆膨胀机械和发电机两部分组成。
其工作原理是通过高温气体使螺杆膨胀，产生压力差，驱动螺杆机械旋转，进而带动发电机发电。
具体而言，螺杆膨胀发电机包括了以下几个关键部分：1. 热源：热源可以是化石燃料燃烧所产生的高温烟气，也可以是核能反应释放的热量。
在热源部分，螺杆膨胀机械的腔室将与热源连接，吸热使压缩空气膨胀。
2. 螺杆膨胀机械：螺杆膨胀机械是实现能量转化的核心部件，由主动螺杆和从动螺杆组成。
在螺杆机械运动中，腔室的高温气体引起膨胀，而运动中的螺杆机械将转化为机械能。
3. 发电机：螺杆膨胀发电机中的发电机部分将机械能转化为电能，通过转子和定子的相互作用产生感应电流，从而实现电能的输出。
综上所述，在整个螺杆膨胀发电过程中，首先需要将热源与螺杆膨胀机械相连接，使热能转化为机械能。
而后，螺杆膨胀机械会旋转并带动发电机，将机械能转化为电能，实现发电的效果。
四、螺杆膨胀发电机的优缺点螺杆膨胀发电机具有以下几个优点：1. 高效环保：螺杆膨胀发电机利用废热产生电能，实现了对能源的有效利用，具有高效环保的特点。

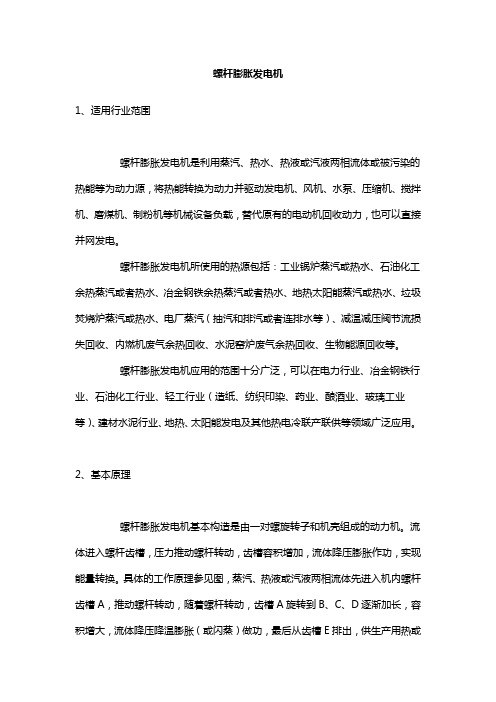

螺杆膨胀发电机1、适用行业范围螺杆膨胀发电机是利用蒸汽、热水、热液或汽液两相流体或被污染的热能等为动力源，将热能转换为动力并驱动发电机、风机、水泵、压缩机、搅拌机、磨煤机、制粉机等机械设备负载，替代原有的电动机回收动力，也可以直接并网发电。
螺杆膨胀发电机所使用的热源包括：工业锅炉蒸汽或热水、石油化工余热蒸汽或者热水、冶金钢铁余热蒸汽或者热水、地热太阳能蒸汽或热水、垃圾焚烧炉蒸汽或热水、电厂蒸汽（抽汽和排汽或者连排水等）、减温减压阀节流损失回收、内燃机废气余热回收、水泥窑炉废气余热回收、生物能源回收等。
螺杆膨胀发电机应用的范围十分广泛，可以在电力行业、冶金钢铁行业、石油化工行业、轻工行业（造纸、纺织印染、药业、酿酒业、玻璃工业等）、建材水泥行业、地热、太阳能发电及其他热电冷联产联供等领域广泛应用。
2、基本原理螺杆膨胀发电机基本构造是由一对螺旋转子和机壳组成的动力机。
流体进入螺杆齿槽，压力推动螺杆转动，齿槽容积增加，流体降压膨胀作功，实现能量转换。
具体的工作原理参见图，蒸汽、热液或汽液两相流体先进入机内螺杆齿槽A，推动螺杆转动，随着螺杆转动，齿槽A旋转到B、C、D逐渐加长，容积增大，流体降压降温膨胀（或闪蒸）做功，最后从齿槽E排出，供生产用热或循环再加热做功。
功率从主轴阳螺杆输出，亦可通过同步齿轮从阴螺杆输出，驱动风机、压缩机、水泵或驱动发电机发电3、主要设备及运行管理产品由螺杆发电机机组本体、调速系统、润滑油系统、冷却系统、自动危急保护系统等组成。
螺杆膨胀发电机外形结构图螺杆膨胀动力发电机组实物图螺杆膨胀发电机在热源参数大幅波动工况下，能够高效、安全运行。
不飞车、无盘车、免暖机、机组启停和运行平稳简便。
长期无大修，小修维护简易；无需专人值守运行操作。
4、主要技术指标及条件4.1 技术指标直接驱动螺杆膨胀发电机的热源应用范围如下：蒸汽参数：0.15MPa － 3.0MPa ，温度<300 ℃热水参数：压力0.8MPa 以上的热水，温度>170 ℃间接应用的热源范围如下：蒸汽参数：压力<0.1MPa 以下的各种蒸汽――双循环发电热水参数：压力<0.8MPa 以下，温度>65 ℃的热水――双循环发电。
ORC螺杆膨胀发电机组ORC screw expansion generator set李军武汉新世界制冷工业有限公司目录一、市场背景二、ORC螺杆膨胀发电机组三、余热利用解决方案中国单位GDP能耗偏高排名国家或地区单位GDP能耗排名国家或地区单位GDP能耗1中国香港0.06737以色列0.1570 2瑞士0.10098新加坡0.1570 3日本0.1121100南非0.8186 4丹麦0.1234102印度0.8411 6英国0.1234104中国大陆0.9084 2008年单位GDP能耗（元/元）按国家或地区排名中国单位GDP能耗是日本的8倍，是世界平均水平的2.2倍，能源浪费可谓触目惊心！低温余热资源我国工业用能中近60-65%的能源转化为余热资源，其中温度低于350℃以下的低温余热，约占余热总量的60%，目前技术尚无法实现对其有效的回收利用，排放至大气，造成能源浪费和环境热污染。
“十一五”以来，我国已开始重视余热回收，但由于技术原因及经济性，350℃以下的余热资源仍然浪费严重。
●钢铁工业余热2010年，我国钢铁工业能耗占全国总能耗的16.3%，产值却只占GDP的3.2%，是名副其实的能耗大户。
1、炼铁高炉产生的90℃冲渣循环热水2、带钢连续退火机组300℃烟气3、高炉、烧结机、热风炉、加热炉、干息焦等烟气余热4、转炉产生的饱和蒸汽●有色冶金工业余热我国有色冶金行业的余热占60%，其中烟气余热占80%，中、低温烟气余热的回收利用基本上处于空白状态。
据不完全统计蕴含可用的热能约0.5亿tce/a，潜在发电能力相当于2个三峡。
●石油●化工●建材●水泥●机车●地热●太阳能螺杆压缩机工作原理螺杆膨胀机工作原理螺杆膨胀机分类余热/余压类型解决方案基本原理水蒸汽(带压力)水蒸汽螺杆膨胀机利用水蒸汽压力直接膨胀，推动膨胀机做功发电各种带压气体气体螺杆膨胀机利用气体压力(如管道天然气)直接膨胀，推动膨胀机做功发电水蒸汽热水烟气发动机尾气ORC螺杆膨胀机利用热源加热制冷剂产生压力，推动膨胀机做功发电ORC螺杆膨胀发电机组ORC（Organic Rankine Cycle）——有机工质朗肯循环其实质是利用余热与环境温度之间的温差，余热热源加热有机工质产生压力，将热能转化为压力能，推动膨胀机做功，带动发电机输出高品位的电能，回收中低品位热能。
