材料力学之压杆稳定引言材料力学是研究物体内部受力和变形的学科，压杆稳定是其中的一个重要内容。
压杆稳定是指在受到压力作用时，压杆能够保持稳定，不发生失稳或破坏的现象。
本文将介绍压杆稳定的基本原理、稳定条件以及一些常见的失稳形式。
压杆的受力分析在进行压杆稳定分析前，我们首先需要对压杆受力进行分析。
压杆通常是一根长条形材料，两端固定或铰接。
在受到外部压力作用时，压杆会受到内部的压力，这些压力会导致杆件产生变形和应力。
在分析压杆稳定性时，我们主要关注压杆的弯曲和侧向稳定性。
压杆的基本原理压杆的稳定性是由杆件的弯曲和侧向刚度共同决定的。
当压杆弯曲和侧向刚度足够大时，压杆能够保持稳定。
所以，为了提高压杆的稳定性，我们可以采取以下几种措施：1.增加杆件的截面面积，增加抗弯能力；2.增加杆件的高度或长度，增加抗弯刚度；3.增加杆件的横向剛性，增加抗侧向位移能力；4.添加支撑或加固结构，增加整体稳定性。
压杆的稳定条件压杆稳定的基本条件是在承受外部压力时，内部应力不超过材料的极限强度。
当内部应力超过材料的极限强度时，压杆将会发生失稳或破坏。
在实际工程中，我们一般采用压杆的临界压力比来判断压杆的稳定性。
临界压力比是指杆件在失稳前的临界弯曲载荷与临界弯曲载荷之比。
当临界压力比大于1时，压杆是稳定的；当临界压力比小于1时，压杆是不稳定的。
临界压力比的计算可以采用欧拉公式或者Vlasov公式等方法。
这些方法能够给出压杆在不同边界条件下的临界压力比。
在工程实践中，我们可以根据具体问题选择合适的方法来计算临界压力比。
压杆的失稳形式压杆失稳通常有两种形式：弯曲失稳和侧向失稳。
弯曲失稳压杆的弯曲失稳是指杆件在受到外部压力作用时，发生弯曲变形并导致失稳。
在弯曲失稳中，压杆的弯曲形态可以分为四种：1.局部弯曲失稳：杆件出现弯曲局部失稳，形成凸起或凹陷；2.局部弯扭失稳：杆件出现弯曲和扭曲共同失稳；3.全截面失稳：整个杆件截面均发生失稳；4.全体失稳：整个杆件完全失稳并失去稳定性。

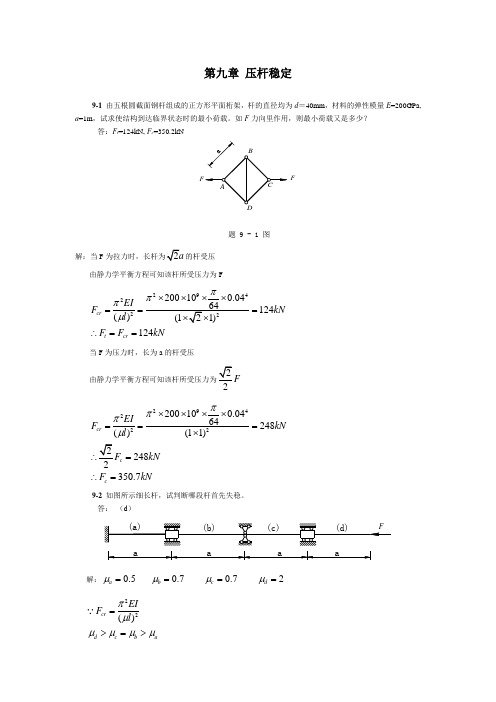

第九章压杆稳定9-1由五根圆截面钢杆组成的正方形平面桁架，杆的直径均为d＝40mm，材料的弹性模量E=200GPa, a=1m，试求使结构到达临界状态时的最小荷载。
如F力向里作用，则最小荷载又是多少？答：F t=124kN, F c=350.2kNF题 9 - 1 图解：当F的杆受压由静力学平衡方程可知该杆所受压力为F29422200100.04124 ()124crt crEIF kNlF F kNπππμ⨯⨯⨯⨯===∴==当F为压力时，长为a的杆受压由静力学平衡方程可知该杆所受压力为2F294222200100.0464248 ()(11)2482350.7crccEIF kNlF kNF kNπππμ⨯⨯⨯⨯===⨯=∴=9-2 如图所示细长杆，试判断哪段杆首先失稳。
答：（d）解：0.5μ=a0.7μ=b0.7μ=c2μ=d22()πμμμμμ=>=>crd c b aEIFlcrd F ∴最小∴d 杆最容易失稳9-3 试求图示压杆的临界力，材料是HPB235。
答：F cr=19.7kN题 9 - 3 图30X30X 4解：一端为自由端，一端为固定端，则2μ=22()cr EI F l πμ=查表可知：840840 2.92100.7710x y I m I m--=⨯=⨯因为最容易失稳的方向是惯性矩最小的方向 所以8400.7710y II m -==⨯2982210100.771019.7(20.45)crF kN π-⨯⨯⨯⨯∴==⨯9-4两端为球铰的压杆的横截面为图示各种不同形状时，压杆会在哪个平面内失稳（即失稳时，横截面绕哪根轴转动）？F题 9 - 4 图答：最易失稳方向即惯性矩最小方向，也即形心主惯性轴方向对于圆来说，各个方向的的惯性矩都相同，所以各个方向失稳容易程度相同 对于正方形： 对于长方形：对于等边三角形： 对于等腰三角形：对于工字钢： 不等边角钢： 等边角钢：9-5 在图示结构中，AB 为圆截面杆，直径d =80mm, BC 杆为长方形截面，边长为60mm ×40mm ，两杆材料均为钢材，它们可以各自独立发生弯曲而互不影响。
材料力学压杆稳定材料力学是研究物质内部力的作用和变形规律的一门学科。
在材料力学中，压杆稳定是一个重要的概念，它涉及到杆件在受压作用下的稳定性问题。
本文将围绕材料力学中的压杆稳定问题展开讨论，旨在帮助读者更好地理解和掌握这一概念。
首先，我们需要了解什么是压杆稳定。
在材料力学中，压杆稳定是指杆件在受到压力作用时不会发生失稳现象，保持原有形状和结构的能力。
对于一个长细杆件来说，当受到外部压力作用时，如果其稳定性不足，就会出现侧向挠曲或屈曲等失稳现象，这将导致结构的破坏。
因此，压杆稳定是材料力学中一个至关重要的问题。
接下来，我们将从材料的选择、截面形状和支撑条件等方面来探讨如何提高压杆的稳定性。
首先，材料的选择对于压杆稳定至关重要。
一般来说，高强度、高刚度的材料更有利于提高压杆的稳定性。
此外，材料的表面质量和加工工艺也会对压杆的稳定性产生影响，因此在实际工程中需要对材料的选择和加工过程进行严格控制。
其次，截面形状也是影响压杆稳定性的重要因素。
通常情况下，圆形截面是最有利于抵抗压力的，因为圆形截面能够均匀分布受力，减小局部应力集中的可能性。
相比之下，矩形或其他非圆形截面的压杆在受到压力作用时往往稳定性较差，容易发生失稳现象。
最后，支撑条件也是影响压杆稳定性的关键因素之一。
压杆的支撑条件直接影响其在受力时的变形和稳定性。
合理的支撑设计能够有效地提高压杆的稳定性，减小失稳的可能性。
综上所述，材料力学中的压杆稳定是一个复杂而重要的问题，需要综合考虑材料的选择、截面形状和支撑条件等因素。
只有在这些方面都做到合理设计和严格控制，才能保证压杆在受力时不会发生失稳现象，从而确保结构的安全可靠。
希望本文能够帮助读者更好地理解和掌握材料力学中压杆稳定的相关知识，为工程实践提供一定的参考价值。
同时，也希望读者能够在实际工程中注重压杆稳定性的设计和控制，确保结构的安全可靠。
材料力学是工程领域的一门重要课程，其在思政建设中有着重要的应用价值。
在材料力学课程中，压杆稳定问题是一个重要的课题，它涉及到材料的稳定性和强度，对工程结构的设计和安全有着重要的影响。
本文将结合材料力学课程和思政建设，探讨压杆稳定问题在思政建设中的应用，以及对学生思想品德的影响。
一、压杆稳定问题在材料力学课程中的重要性1.压杆稳定问题的概念压杆稳定问题是材料力学课程中的一个重要概念，它主要研究杆件在受压条件下的稳定性和强度问题。
在工程实践中，很多结构都需要承受压力，而压杆稳定问题的研究可以帮助工程师设计出更加稳定和安全的结构。
2.影响因素压杆稳定问题的研究涉及到材料的性质、杆件的几何形状、受力条件等多个因素，对材料力学课程的学习者提出了较高的要求，需要他们具备较好的数学基础和物理学知识。
3.工程应用压杆稳定问题的研究对工程领域有着重要的应用价值，可以帮助工程师设计出更加稳定和安全的结构，保障工程的施工和使用安全。
二、思政建设中对压杆稳定问题的应用1.培养学生的责任感在思政建设中，可以借助压杆稳定问题引导学生树立正确的责任感。
压杆稳定问题的研究需要学生具备严谨的态度和细心的品质，只有这样才能够保证工程结构的安全。
通过引导学生深入学习压杆稳定问题，可以培养其责任感，让其意识到自己在未来工作中所要负责的职责和使命。
2.强化学生的安全意识压杆稳定问题的研究直接关系到工程结构的安全，可以借助此问题引导学生加强安全意识。
在思政建设中，可以通过讲解真实案例和历史事故，让学生深刻理解工程安全的重要性，强化其安全意识，使其将安全放在工作的首位。
3.提升学生的综合素质通过学习压杆稳定问题，可以培养学生的综合素质。
压杆稳定问题需要学生具备较好的数学基础和物理学知识，同时也需要他们具备较好的逻辑思维能力和分析问题的能力。
通过对压杆稳定问题的研究，可以提升学生的综合素质，增强其解决实际问题的能力。
三、材料力学课程思政建设的实施路径1.设计符合学生认知规律的教学内容在思政建设中，教学内容的设计非常重要。
材料力学压杆稳定公式材料力学是物理学的一个分支，研究物质的力学性质和物理性质以及它们之间的相互作用。
材料力学中的压杆稳定性问题，在工程中应用非常广泛，是一种典型的应用力学问题。
本文将对压杆稳定公式进行详细解析，并探讨它在实际应用场景中的应用。
一、压杆稳定公式的原理当压力作用于杆的轴向时，可能会导致杆件翻转或折断，这种失稳现象称为压杆稳定性。
压杆稳定性是压力元素设计过程中必须考虑的关键问题。
压杆稳定公式是工程师计算杆件失稳情况的重要工具。
压杆稳定公式由欧拉公式和Johnson公式组成。
欧拉公式是描述简单结构（如棒杆）失稳所必需满足的基本条件，它给出了压杆稳定的临界条件。
欧拉公式的表达式为：Pcr = π²EI/l²Pcr为极限荷载（稳定负荷），E为杨氏模量，I为惯性矩，l为杆的长度。
Johnson公式是实际应用中采用的压杆稳定公式，它考虑了杆的附加载荷和杆的弯曲刚度对稳定性的影响。
Johnson公式的表达式为：Pcr= σcA/{1+(σs/σc)[(A/A0)^2-1]}Pcr为极限荷载，σc为杆的材料弹性极限，σs为附加载荷产生的应力，A为杆的横截面积，A0为杆的理论横截面积。
Johnson公式是以欧拉公式为基础的，可以用于计算矩形截面、圆形截面和其他截面形状的杆件的极限稳定荷载。
二、压杆稳定公式的实际应用场景1.结构设计压杆稳定公式在结构设计中是至关重要的。
当设计师有多种杆件形状和材质可供选择时，可以利用压杆稳定公式计算每种形状和材质的极限荷载，以找到最适合的材质和形状。
2.建筑施工压杆稳定公式在建筑施工中也有广泛的应用。
在桥梁、塔和钢构建筑的建设中，压杆稳定公式可以帮助工程师确定结构的稳定性。
它们还可以检查杆件的尺寸和重量是否适当。
3.飞机制造在飞机制造中，压杆稳定公式可以用来计算气动稳定性问题，以确保飞机在不同高度和气压下的稳定性。
这对于飞行安全至关重要。
4.交通工程压杆稳定公式在交通工程中也有广泛应用。
材料力学压杆稳定材料力学是研究物质在外力作用下的形变和破坏规律的学科。
在材料力学中，压杆是一种常见的结构元素，它能够承受压缩力，用来支撑、传递和稳定结构的荷载。
压杆的稳定性是指在外力作用下，压杆不会发生失稳或破坏。
稳定性的分析对于设计和使用压杆结构具有重要意义，可以保证结构的安全可靠性。
本文将从材料的稳定性理论出发，探讨压杆稳定的原理和影响因素。
压杆的稳定性主要受到两种力的影响：压缩力和弯曲力。
压缩力使得杆件在长轴方向上缩短，而弯曲力使得杆件发生侧向的弯曲变形。
这两种力的作用会引起杆件在截面上的应力分布，当这些应力达到一定的极限时，杆件就会发生失稳或破坏。
为了保证压杆的稳定性，需要考虑以下几个因素：1.杆件的形状和尺寸：杆件的形状和尺寸是影响压杆稳定性的重要因素。
一般来说，杆件的截面形状应当是圆形或类圆形，这样能够均匀地分配应力，在承受压力时能够更好地抵抗失稳。
此外，杆件的直径或截面积也应当足够大，以提高材料的稳定性。
2.材料的性质：材料的性质对杆件的稳定性有着重要的影响。
一般来说，杆件所使用的材料应当具有足够的强度和刚度。
强度可以提供杆件抵抗失稳的能力，而刚度可以减小失稳时的弯曲变形。
此外，材料应当具有足够的韧性，以防止杆件发生断裂。
3.杆件的支撑条件：杆件的支撑条件也会对稳定性产生影响。
一般来说，杆件的两端应当进行良好的支撑，以减小弯曲变形和失稳的发生。
支撑条件可以通过适当的连接方式、支撑点的设置和钢结构的设计来实现。
4.外力的作用：外力的作用是导致杆件发生失稳的主要原因。
外力可以包括静力荷载、动力荷载和温度荷载等。
在设计和使用压杆结构时，需要对外力进行充分的分析和计算，确保结构在外力作用下能够稳定运行。
总之，压杆的稳定性是确保结构安全可靠性的重要因素。
在材料力学中，通过对压杆受力和形变规律的分析，可以找到保证压杆稳定的途径和措施。
合理选择杆件的形状和尺寸，使用适当的材料，提供良好的支撑条件，并进行准确的外力分析和计算，可以有效地提高压杆的稳定性，确保结构的安全运行。
