接入网实验教案2PSTN接入

通信网与接入网技术讲义广域网连接方法公用交换电话网:(PSTN，Public Switch Telephone Network)综合业务数字网：ISDN，Integrated Services Digital Network不对称数据用户线：ADSL，Asymmetric Digital Subscriber Line数字数据网：DDN，Digital Data Network分组交换数据网：PSDN，Packet Switched Data Network帧中继：Frame Relay1、拨号线连接借助公用交换电话网PSTN，通过电话线以拨号方式接入网络的广域网连接方法。

方法的主要特点1）、PSTN是普遍存在的，适宜单个计算机接入网络，是家庭电脑联网使用最广泛的一种。

2）、使用电话线，采用电路交换技术，传输速率比较低，一般为9.6kb/s~56kb/s。

3）、话音传输和计算机数据通信不能同时进行4）、PSTN提供的是一条模拟信道，通信双方都必须使用连接设备调制解调器（Modem）工作原理：2、综合业务数字网ISDN可以通过普通电话线支持话音、数据、图形、视频等多种业务的通信，通过ISDN可以实现局域网的远程互联，也可以实现单机入网。

ISDN提供两种服务类型：1)、PRI：Primary Rate Interface 主速率接口(集群速率)，可提供30B+D(欧洲标准)或23B+D(北美标准)信道。

其中：B信道用于传输用户数据(包括声音和数据),数据传输率为64kb/s.D信道用于传输控制信号, 数据传输率为64kb/s.带宽：2Mb/s2)BRI：Basic Rate Interface基本速率接口，可提供2B+D信道，2B信道可以分别用于数据信号和话音信号的传输，允许用户在打电话的同时进行计算机通信。

其中：B信道用于传输用户数据(包括声音和数据),数据传输率为64kb/s.D信道用于传输控制信号, 数据传输率为16kb/s.特点：●可连接的终端类型和数目多达8个、可同时让其中的两个设备工作。

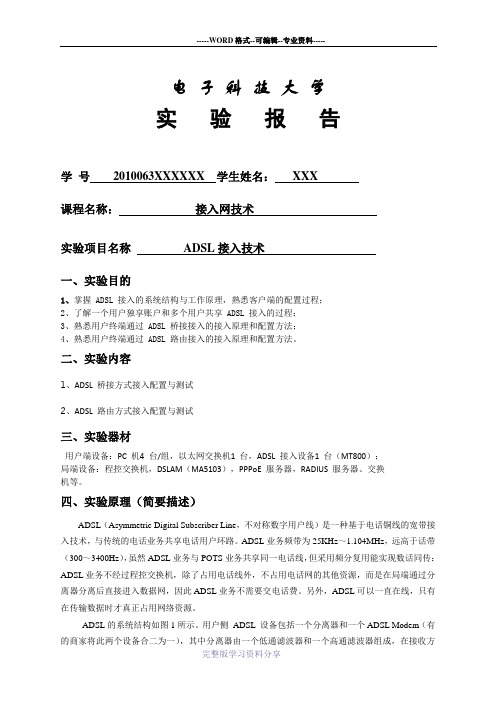

电子科技大学实验报告学号2010063XXXXXX 学生姓名：XXX课程名称：接入网技术实验项目名称ADSL接入技术一、实验目的1、掌握 ADSL 接入的系统结构与工作原理，熟悉客户端的配置过程；2、了解一个用户独享账户和多个用户共享 ADSL 接入的过程；3、熟悉用户终端通过 ADSL 桥接接入的接入原理和配置方法；4、熟悉用户终端通过 ADSL 路由接入的接入原理和配置方法。

二、实验内容1、ADSL 桥接方式接入配置与测试2、ADSL 路由方式接入配置与测试三、实验器材用户端设备：PC 机4 台/组，以太网交换机1 台，ADSL 接入设备1 台（MT800）；局端设备：程控交换机，DSLAM（MA5103），PPPoE 服务器，RADIUS 服务器、交换机等。

四、实验原理（简要描述）ADSL（Asymmetric Digital Subscriber Line，不对称数字用户线）是一种基于电话铜线的宽带接入技术，与传统的电话业务共享电话用户环路。

ADSL业务频带为25KHz～1.104MHz，远高于话带（300～3400Hz），虽然ADSL业务与POTS业务共享同一电话线，但采用频分复用能实现数话同传：ADSL业务不经过程控交换机，除了占用电话线外，不占用电话网的其他资源，而是在局端通过分离器分离后直接进入数据网，因此ADSL业务不需要交电话费。

另外，ADSL可以一直在线，只有在传输数据时才真正占用网络资源。

ADSL的系统结构如图1所示。

用户侧ADSL 设备包括一个分离器和一个ADSL Modem（有的商家将此两个设备合二为一），其中分离器由一个低通滤波器和一个高通滤波器组成，在接收方向上实现POTS与ADSL业务的分路，在发送方向上实现POTS和ADSL信号的合路，通过电话用户线传送到局端；ADSL Modem对数据信号进行调制/解调，一方面将PC机的数据信号进行调制和编码后送入电话用户线，另一方面将从用户线收到的信号解调成数据信号送到PC机，实现ADSL 数据的正确收发。

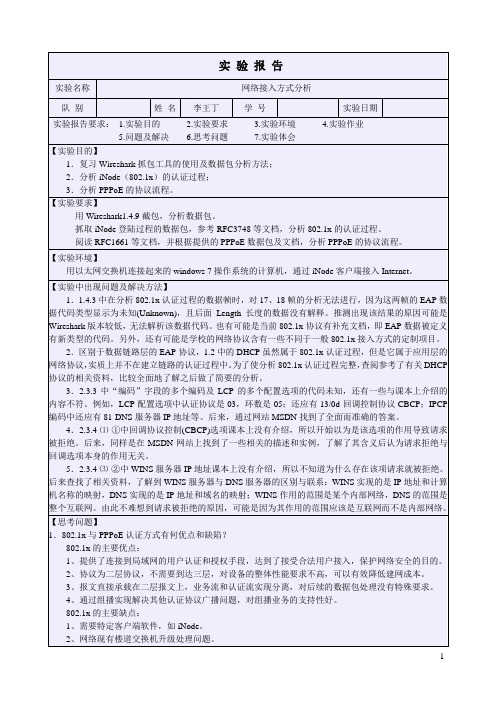

实验报告实验名称网络接入方式分析队别姓名李王丁学号实验日期实验报告要求：1.实验目的 2.实验要求 3.实验环境 4.实验作业5.问题及解决6.思考问题7.实验体会【实验目的】1．复习Wireshark抓包工具的使用及数据包分析方法；2．分析iNode（802.1x）的认证过程；3．分析PPPoE的协议流程。

【实验要求】用Wireshark1.4.9截包，分析数据包。

抓取iNode登陆过程的数据包，参考RFC3748等文档，分析802.1x的认证过程。

阅读RFC1661等文档，并根据提供的PPPoE数据包及文档，分析PPPoE的协议流程。

【实验环境】用以太网交换机连接起来的windows 7操作系统的计算机，通过iNode客户端接入Internet。

【实验中出现问题及解决方法】1．1.4.3中在分析802.1x认证过程的数据帧时，对17、18帧的分析无法进行，因为这两帧的EAP数据代码类型显示为未知(Unknown)，且后面Length长度的数据没有解释。

推测出现该结果的原因可能是Wireshark版本较低，无法解析该数据代码。

也有可能是当前802.1x协议有补充文档，即EAP数据被定义有新类型的代码。

另外，还有可能是学校的网络协议含有一些不同于一般802.1x接入方式的定制项目。

2．区别于数据链路层的EAP协议，1.2中的DHCP虽然属于802.1x认证过程，但是它属于应用层的网络协议，实质上并不在建立链路的认证过程中。

为了使分析802.1x认证过程完整，查阅参考了有关DHCP 协议的相关资料，比较全面地了解之后做了简要的分析。

3．2.3.3中“编码”字段的多个编码及LCP的多个配置选项的代码未知，还有一些与课本上介绍的内容不符。

例如，LCP配置选项中认证协议是03，环数是05；还应有13/0d-回调控制协议CBCP；IPCP 编码中还应有81-DNS服务器IP地址等。

后来，通过网站MSDN找到了全面而准确的答案。

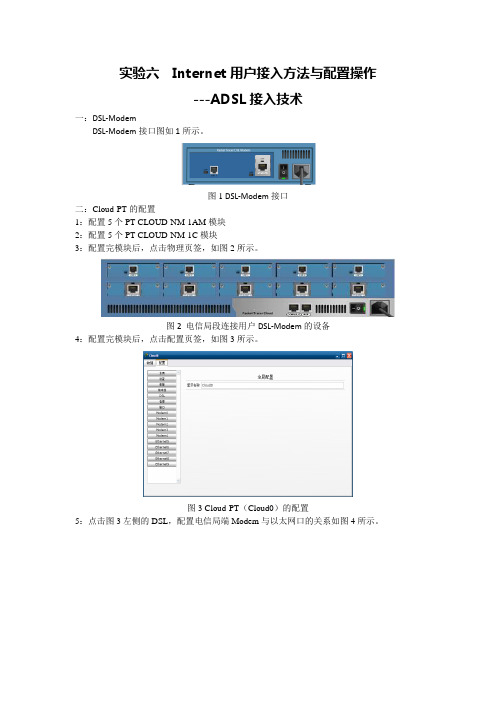

实验六 Internet用户接入方法与配置操作
---ADSL接入技术
一：DSL-Modem
DSL-Modem接口图如1所示。

图1 DSL-Modem接口
二：Cloud-PT的配置
1：配置5个PT-CLOUD-NM-1AM模块
2：配置5个PT-CLOUD-NM-1C模块
3：配置完模块后，点击物理页签，如图2所示。

图2 电信局段连接用户DSL-Modem的设备
4：配置完模块后，点击配置页签，如图3所示。

图3 Cloud-PT（Cloud0）的配置
5：点击图3左侧的DSL，配置电信局端Modem与以太网口的关系如图4所示。

6：DNS服务器的IP地址配置如图9所示。

13：主机PC0动态获取IP地址，如图16所示。

14：主机PC１动态获取IP地址，如图17所示。

15：通过主机PC0或PC1访问网页，其运行效果如图18所示。

至此，这个实验配置已经成功。

《ADSL接入》指导书适用专业通信技术课程名称接入网技术实验地点第二实验楼编制执笔人杨志冰审核人年月日一、实验目的在学完ADSL的基本原理后，通过参观和操作，加深对ADSL设备的直观理解，了解各种设备在网络中的位置及功能，提高动手能力。

二、实验准备实验类型：自主型预习内容：ADSL接入结构及原理、设备的功能实验前要思考的问题：ADSL的用户端设备有哪些？ADSL的局端设备叫做什么？实验所需的仪器、设备、材料、工具等：DSLAM设备、ADSL modem、分离器、电脑。

三、实验仪器仪表使用注意事项仪器小心轻放；关掉电源再拔插线路。

四、实验内容简介、实验步骤、注意事项1、实验简介ADSL是一种为了满足宽带业务传输需求而发展起来的新型宽带接入网技术。

该技术采用特殊的调制解调技术，在传统的电话线或3～5类双绞线上同时传送电话业务和宽带数据业务，且互不干扰。

它利用频分复用的方法把传输线路划分为三个部分，低频部分（0～4KHz）用于传送话音信号，上行区（20～50 KHz）用于传送从用户端发往局端的数据信号，下行区（140～1100 KHz）用于传送从局端发往用户端的数据信号。

ADSL的上行传输速率和下行传输速率不相等（即非对称），最高上行可达到640kb/s，而最高下行可达到8Mb/s，非常适合传输一些宽带非对称的数据业务，如高速国际互联网访问、视频点播、远程教学等。

2、实验步骤指导（1）到机房参观ADSL的局端设备——DSLAM设备，结合课堂理论，了解DSLAM设备的接口及功能，以及整个接入的结构，学会如何在电话用户的基础上增加ADSL业务。

（2）动手连接ADSL的用户端设备，并验证连接成功。

步骤如下：硬件连接：电话外线接到分离器的line口；用电话线将分离器与modem连接；用直通网线将modem与PC连接。

建立拨号连接：单击“开始－程序－附件－通讯－网络连接”，在“网络任务”栏选择“创建一个新的连接”，下一步。

宽带接入技术实验实验名称：ADSL开局班级：姓名/学号：指导老师：实验组号：第4组实验时间：第12周星期一5-8节ADSL实验一、实验目的1.了解DSLAM——中兴ZXDSL9806H相关的硬件结构及管理方式。

2.了解宽带接入服务器BAS-MydBAS200的相关结构，典型的组网及硬件参数，还有其功能简介（eg. Radius协议）。

3.了解并学会一个modem仅两个PC可以进行拨号成功用Radius开户。

二、本组实验设备及型号宽带接入服务器BAS（MydBAS 2000）、RADIUS服务器、DSLAM数字用户线接入复用器ZX9806H（DSLAM2）、ADSL modem、二层数据交换机、PC、网线及电话线三、实验步骤第一步:设置各组管理PC的静态IP地址，与DSLAM的带外网管在同一网段，ping通带外网管IP，登陆DSLAM（1）右击“网上邻居”，选择“属性”，进入如下界面：（2）右击“本地连接”，选择属性，进入如下界面：(3) 选择“常规”-“Internet 协议（TCP/IP）-“属性”，进入如下界面：如上图所示，配置管理PC的静态IP地址。

IP地址设置好后，点击“确定”。

(4) 回到WINDOWS界面，点击屏幕左下角“开始”-“运行”，再输入“cmd”，点击“确定”，进入命令输入界面。

输入“ping 172.24.15.101”，测试能否ping通DSLAM 2带外网管。

(5)Ping通后，在命令输入界面中，输入“telnet 172.24.15.101”，即可登陆DSLAM 2，进入DSLAM 2远程配置模式。

DSLAM 2远程配置模式如图：第二步：9806H宽带业务配置在DSLAM远程配置模式下，输入相关配置命令，完成宽带业务配置第三步：拨号测试（此接入方式为DSLAM+BAS，由BAS进行认证）（1）连线:将操作台下方贴有标签”DSLAM n 用户线m”的网线插入adsl modem 的“DSL”口，再用一根网线分别接入“用户PC”的网口和adsl modem的“Ethernet”口，应看到网口显示灯亮（2）拨号测试：点击桌面的“宽带连接”输入账号：test1，密码：1，点击“确认”看能否连接上网络第四步RADIUS服务器调试1、管理PC，登陆认证计费管理系统的方法：在网页浏览器地址栏中输入http://192.168.4.2:8080/radius/admin.jsp，默认用户名是admin，密码是radius。

PSTN和以太网互连实验PSTN实验内容实验目的实验原理关键命令实验步骤终端A 192.1.1.1/24 192.1.1.254PSTNModem1路由器终端B192.1.2.1/24192.1.2.254 交换机8765432112345678Modem21 2传输网络（以太网）传输网络（PSTN）1、构建互连网，由路由器实现以太网和PSTN 互连2、通过路由器实现终端A和终端B之间相互通信的过程终端A 192.1.1.1/24 192.1.1.254PSTNModem1路由器终端B192.1.2.1/24192.1.2.254 交换机8765432112345678Modem21 21、验证路由器接口配置过程2、验证路由器自动生成直连路由项的过程3、验证连接在以太网上的两个结点之间的IP分组传输过程4、验证连接在PSTN上的两个结点之间的IP分组传输过程目的网络下一跳输出接口192.1.1.0/24 直接 1192.1.2.0/24 直接 2终端A 192.1.1.1/24 192.1.1.254PSTNModem1路由器终端B192.1.2.1/24192.1.2.254 交换机8765432112345678Modem21 24、验证IP分组经过不同类型传输网络传输时，封装成该传输网络对应的帧格式的过程5、验证两个连接在不同类型网络上的终端之间的IP分组传输过程6、验证路由器实现以太网和PSTN互连的过程目的网络下一跳输出接口192.1.1.0/24 直接 1192.1.2.0/24 直接 21、路由器接口模块和IP地址配置两个不同类型接口模块：以太网接口和PSTN网接口两个接口分别配置两个不同网络号的IP地址2、路由器端口与所连接的网络终端属于同一网络，配置相同网络号IP地址3、路由器接口IP地址成为连接在同一网络上的终端的默认网关地址终端APSTNModem1路由器终端B 交换机8765432112345678Modem21 2192.1.1.1/24 192.1.1.254 192.1.2.1/24 192.1.2.2544、配置完路由器接口IP 地址和子网掩码，路由器自动生成直连路由项5、根据路由表实现终端A与终端B之间的通信过程目的网络下一跳输出接口192.1.1.0/24 直接 1 192.1.2.0/24 直接 2路由表终端APSTNModem1路由器终端B 交换机8765432112345678Modem21 2192.1.1.1/24 192.1.1.254 192.1.2.1/24 192.1.2.254实现原理相关技术参阅《网络技术与应用》MOOC“5.1网络互连机制”、“5.2网际协议”、“5.3 IP分组传输过程”1．路由器接口配置命令Router(config)#interface FastEthernet0/0全局模式下使用，进入路由器接口FastEthernet0/0的接口配置模式，其中FastEthernet表明是快速以太网接口，0/0是接口编号。

实验一：用ping命令实现端口的配置隔离一、实验内容及结果：（1）<abc>system-view 进入系统视图Enter system view, return user view with Ctrl+Z.进入系统视图，返还用户Ctrl+Z.。

[abc]interface gigabitethernet 0/0/1 千兆以太网接口端口1[abc-GigabitEthernet0/0/1] port link-type access 设置该端口为access[abc-GigabitEthernet0/0/1] port default vlan 1 vlan 1分配给1端口[abc-GigabitEthernet0/0/1] port-isolate enable 隔离1端口[abc-GigabitEthernet0/0/1]quit[abc]quit 退出当前的命令视图<abc>quitUser interface con0 is available 用户界面con0有效。

Please Press ENTER.按下ENTER键Login authentication登录认证Password:密码<abc>system-view 进入系统视图Enter system view, return user view with Ctrl+Z. 进入系统视图，返还用户Ctrl+Z.。

[abc]interface gigabitethernet 0/0/2千兆以太网接口端口2[abc-GigabitEthernet0/0/2]port link-type access设置该端口为access[abc-GigabitEthernet0/0/2] port default vlan 1 vlan 1分配给2端口[abc-GigabitEthernet0/0/2] port-isolate enable隔离2端口[abc -GigabitEthernet0/0/2]quit结果分析：本台主机为四号机，与五六号机均能连接成功。
