螺杆压缩机工作原理及结构比较

螺杆式制冷压缩机基本结构和工作原理摘要：压缩机作为空调制冷系统的核心设备，广泛应用于制冷、空调等领域。

其中，螺杆式制冷压缩机由于其较高的能效比和可靠性而备受关注。

本文主要探讨中央空调螺杆式制冷压缩机的工作原理与结构。

通过深入分析其内部结构和运行机制，我们得出了一些提高压缩机效率的策略，为相关领域的研究和应用提供了理论依据。

帮助读者理解这种高效、可靠的制冷设备的工作方式。

最后，本文总结了其特点和应用领域，并指出了进一步的研究方向。

关键词：螺杆式制冷压缩机；工作原理；结构；特点1 引言中央空调系统是现代建筑中不可或缺的设施之一，而螺杆式制冷压缩机作为中央空调的核心设备，其性能和稳定性直接影响到整个空调系统的运行效果。

了解和掌握中央空调螺杆式制冷压缩机的工作原理与结构，对于优化其设计和运行具有重要意义。

本文旨在详细介绍中央空调螺杆式制冷压缩机的工作原理与结构。

了解其工作原理与结构有助于更好地开发设计及选购、使用和维护相关设备。

2 螺杆式制冷压缩机基本结构螺杆式制冷压缩机主要由转子、定子、轴承、轴封、滑阀、机体、油系统和冷却水系统等组成。

2.1 转子与定子转子是螺杆式制冷压缩机的核心部件之一，通常由一对或多个转盘组成。

这些转盘沿同一轴线旋转，形成一系列阴阳转子齿槽。

定子则由机壳和端板组成，与转子共同构成压缩机的容积腔。

2.2 轴承与轴封轴承用于支撑转子，减少其运动时的摩擦阻力。

轴封是防止制冷剂在压缩机工作时泄漏的重要部件。

2.3 滑阀与机体滑阀是控制制冷剂流动的部件，根据制冷剂的状态在转子槽中进行滑动。

机体则是整个压缩机的外壳，为各部件提供支撑和保护。

2.4 油系统和冷却水系统油系统主要用于润滑和冷却，确保压缩机正常运行。

冷却水系统则用于将压缩机运行过程中产生的热量带走，防止过热。

2.5 中央空调螺杆式制冷压缩机的主机结构中的重要零部件中央空调螺杆式制冷压缩机的主机结构中的重要零部件包括机体、螺杆（阴、阳转子）、能量调节滑阀、轴承、吸气端座、排气端座及两端端盖等。

螺杆式压缩机工作原理
螺杆式压缩机是一种常用的压缩机类型，其工作原理如下：
1. 主要构成
螺杆式压缩机由一个固定螺杆和一个活动螺杆组成。

活动螺杆通过一个传动机构与电动机连接，使其能够旋转。

2. 吸气过程
当活动螺杆开始旋转时，两个螺杆之间的工作腔体逐渐扩大，形成一个低压区域。

此时，气体从外部环境中通过吸气阀进入腔体。

3. 压缩过程
随着活动螺杆的旋转，螺杆之间的空间逐渐减小，气体受到压缩并被推入壁挂。

4. 排气过程
当气体被压缩到一定程度后，排气阀打开，将压缩气体推出腔体。

同时，活动螺杆的旋转还将残余气体排出。

这样就完成了一个压缩循环。

5. 冷却和润滑
在工作过程中，压缩机会产生较大的摩擦热，而且螺杆之间的密封是关键。

因此，螺杆式压缩机通常需要进行冷却和润滑。

润滑油通过油循环系统不断供给螺杆，起到润滑和冷却作用。

6. 控制系统
螺杆式压缩机通常配备了一个控制系统，用于监控和控制压缩机的运行。

通过传感器监测压力、温度等参数，并通过控制器调整电动机的转速，以实现所需的运行状态。

总结：
螺杆式压缩机通过两个相互啮合的螺杆的旋转运动，将气体压缩并排出，实现压缩过程。

它具有结构简单、高效率、运行平稳等优点，广泛应用于空压机、制冷设备、工业气体输送等领域。

压缩机
2．类型
压缩机
(1)无油(干式)螺杆式压缩机
螺杆之间并不直接接触，相互之间存在着一定的间隙，通过一 对螺杆的高速旋转而达到密封气体、提高气体压力的目的。利用 同步齿轮来传递运动、传输动力，并确保螺杆间的间隙及其分配。
(2) 喷油螺杆式压缩机
喷入机体的大量的润滑油起着润滑、密封、冷却和降低噪音的作 用。喷油螺杆式压缩机中不设同步齿轮，一对螺杆就象一对齿轮一样， 由阳螺杆直接拖动阴螺杆转动；同时，由于油膜的密封作用，取代了 轴封。所以，喷油螺杆式压缩机的结构更为简单。
3、其他齿形
压缩机
四、螺杆式压缩机的计算
1．排气量的计算 螺杆式压缩机的实际排气量可表示为：
Q0 z1 f1 iz 2 f 2 Lncv
式中 zl、z2—阳螺杆、阴螺杆齿(槽)数； f1、f2—阳螺杆、阴螺杆齿间面积； i—齿(槽)数比； L—螺杆长度； n—转速；
Cψ—扭角系数；
螺杆继续回转。在阴螺 杆、阳螺杆齿间容积彼 此连通之前，阳螺杆齿 间容积中的气体受阴螺 杆齿的进入先行压缩。 经某一转角后，阴螺杆、 阳螺杆齿间容积连通， 通常将此连通的阴螺杆、 阳螺杆呈“V”字形的齿 间容积称作齿间容积对， 齿间容积对，因齿的互 相挤入，其容积值逐渐 减小，实现气体的压缩 过程，直到该齿间容积 对与排气孔口相连通时 为止。
二、啮合线与接触线
螺杆压缩机的一对齿间容 积，在压缩过程与排气过 程中都不应与相邻的低压 区相通，因此一对齿形在 端面上的啮合线也应是封 闭的，图 (a)。同时一对 啮合的螺杆接触线也应连 续，图 (b) 。接触线包括 齿形的啮合部分与齿顶和 齿根的接触部分，接触线 长度以短为佳，但制造公 差使两螺杆啮合面之间不 可避免地存在间隙，后者 乘以接触线长度便是泄漏 面积，接触线长便意味着 泄漏面积大。同时接触线 长度与齿形有关。

螺杆压缩机的工作原理螺杆压缩机是一种常见的压缩机类型，广泛应用于空气压缩、制冷和液体增压等领域。

它通过旋转螺杆来实现气体的压缩，具有高效、稳定和可靠的特点。

本文将详细介绍螺杆压缩机的工作原理。

一、螺杆压缩机的结构螺杆压缩机主要由主螺杆、从螺杆、进气口、出气口和润滑系统等组成。

主螺杆和从螺杆分别安装在两个平行的轴上，通过齿轮传动使其相互啮合。

进气口和出气口分别与压缩腔相连，润滑系统用于给螺杆提供润滑和冷却。

二、螺杆压缩机的工作过程1. 吸气过程当螺杆开始旋转时，进气口打开，气体通过进气口进入压缩腔。

主螺杆和从螺杆的啮合使得气体被逐渐推向出气口方向，同时气体被压缩。

2. 压缩过程随着螺杆的旋转，气体在压缩腔中被逐渐压缩。

螺杆的螺旋形状使得气体在螺杆腔中形成连续的密封工作区域，气体被压缩至较高的压力和温度。

3. 排气过程当气体被压缩至一定压力时，出气口打开，压缩气体通过出气口排出。

螺杆的旋转使得压缩腔中的气体被推向出气口，完成排气过程。

4. 冷却和润滑过程螺杆压缩机在工作过程中会产生较高的温度，为了保证螺杆的正常工作，需要进行冷却和润滑。

润滑系统会将润滑油喷洒到螺杆表面，起到润滑和冷却的作用。

三、螺杆压缩机的优势1. 高效性：螺杆压缩机的工作过程没有气体的膨胀和压缩损失，能够提供较高的压缩效率。

2. 稳定性：螺杆压缩机的结构简单，运行平稳，噪音低，振动小。

3. 可靠性：螺杆压缩机的工作过程没有阀门和活塞等易损件，减少了维护和故障的可能性。

4. 适应性：螺杆压缩机能够适应不同的气体和工况要求，具有较大的适用范围。

四、螺杆压缩机的应用领域螺杆压缩机广泛应用于许多领域，包括空气压缩、制冷、液体增压等。

在空气压缩领域，螺杆压缩机常用于工业生产中的气动工具、机械设备和工艺流程等。

在制冷领域，螺杆压缩机常用于冷库、冷却塔和空调系统等。

在液体增压领域，螺杆压缩机常用于石油、化工和食品加工等行业。

总结：螺杆压缩机通过旋转螺杆实现气体的压缩，具有高效、稳定和可靠的特点。

汉钟螺杆压缩机结构及工作原理汉钟螺杆压缩机，这个名字听上去是不是有点复杂？别担心，我们今天就来聊聊它的结构和工作原理，让你在酒桌上也能侃侃而谈，吓跑那些不知道的人。

1. 汉钟螺杆压缩机的基本结构1.1 外壳首先，咱们得从外壳说起。

汉钟螺杆压缩机的外壳就像是压缩机的“外衣”，它的主要作用是保护内部组件不受外界环境的侵扰。

你想想，如果没有这个外壳，里面的“零件”可就得受气了！外壳一般是用钢材制造的，结实耐用，就像那种无论风吹雨打都不怕的“老百姓”，稳稳当当的。

1.2 螺杆接下来，咱们要说的就是“螺杆”了。

这可是汉钟压缩机的“心脏”！它通常有两个，咱们称之为“转子”，一个是主动转子，另一个是从动转子。

它们的工作就像是老夫妻，默契十足，相互配合。

一个转动，另一个也跟着转，真的是“心有灵犀一点通”。

它们把空气“咕咚咕咚”压缩，然后送到系统中，就像把美味的汤浓缩一样，特别高效。

2. 工作原理2.1 吸气说到工作原理，那可就复杂多了，但我们简单聊聊就行。

首先，压缩机得“吸气”。

在这个阶段，外界的空气被吸入，像是大口喝水。

空气从进气口进入压缩腔，这个过程简单直接，像是趁热打铁，根本没有任何犹豫。

2.2 压缩然后，空气就被螺杆紧紧夹住，开始压缩。

这个时候你得想象一下，空气就像是一个个小气泡，被压得“啪啪”作响，仿佛在抗议：“哎呀，别压我，疼！”但没办法，压缩机就是这么不留情面，把这些气体压缩到更小的空间，增加了它的压力。

2.3 排气最后，经过一系列的“折磨”，压缩过的空气就通过排气口被送出去。

此时，压缩机的工作几乎完成，就像是一位厨师把精心制作的菜肴端上了桌，惹人垂涎欲滴。

这一系列的过程高效而迅速，真是“快马加鞭”！3. 应用场景3.1 工业用途汉钟螺杆压缩机可不是随便一个小玩意儿，它的应用可广泛得很。

在工业生产中，压缩机几乎无处不在，比如制冷、气体输送等，简直就是个“万金油”。

只要有它在，生产线就能像“火箭”一样运转，效率杠杠的。

螺杆式制冷压缩机的工作原理及结构•第一节螺杆式制冷压缩机的工作原理1、螺杆式制冷压缩机的特点和活塞压缩机的往复容积式不同，螺杆式压缩机是一种回转容积式压缩机。

和活塞压缩机相比，螺杆式制冷压缩机有以下优点：a.体积小重量轻，结构简单，零部件少，只相当于活塞压缩机的1/3～1/2；b.转速高，单机制冷量大；c.易损件少，使用维护方便；d.运转平稳，振动小；e.单级压比大，可以在较低蒸发温度下使用；f.排气温度低，可以在高压比下工作；g.对湿行程不敏感；h.制冷量可以在10%～100%之间无级调节；i.操作方便，便于实现自动控制；j.体积小，便于实现机组化。

缺点：转子、机体等部件加工精度要求高，装配要求比较严格；油路系统及辅助设备比较复杂；因为转速高，所以噪声比较大。

2、螺杆式制冷压缩机工作原理双螺杆（压缩机）是由一对相互啮合、旋向相反的阴、阳转子，阴转子为凹型，阳转子为凸型。

随着转子按照一定的传动比旋转，转子基元容积由于阴阳转子相继侵入而发生改变。

侵入段（啮合线）向排气端推移，于是封闭在沟槽内的气体容积逐渐缩小，压力逐渐升高，压力升高到一定值（或者说转子旋转到一定位置）时，齿槽（密闭容积）和排气孔相通，高压气体排出压缩机，进入油分离器。

吸气、压缩、排气过程见示意图。

3、内压比和螺杆压缩机经济性的关系螺杆压缩机是没有气阀的容积型回转式压缩机，吸、排气孔的打开和关闭完全为几何结构决定的，即吸气终了的体积和压缩结束时的体积是固定的，即内容积比是固定的。

而活塞压缩机的吸、排气阀片的打开是由吸、排气腔的压力决定的。

内容积比：Vi=VS/VdVS—吸气终了时的容积，Vd—压缩终了时的容积内压力比：Za = Pd / P0Pd—压缩终了压力，P0—吸入压力可见，内压比是由内容积比决定的。

所以，压缩终了压力Pd是由吸气压力和内容积比决定的。

外压力比：Zy = Py / P0Py—排气背压力，或者说冷凝压力外压比是由蒸发温度和冷凝温度决定的，即由运行工况所决定的。

螺杆压缩机的工作原理引言概述：螺杆压缩机是一种常见的压缩机类型，广泛应用于工业领域。

本文将详细介绍螺杆压缩机的工作原理，包括其结构、工作过程以及应用领域。

正文内容：1. 螺杆压缩机的结构1.1 主要组成部分螺杆压缩机主要由主轴、螺杆、定子、滑动轴承和控制系统等组成。

主轴是螺杆的核心部分，螺杆则负责压缩气体。

定子则用于固定螺杆和主轴。

1.2 工作原理螺杆压缩机通过两个相互啮合的螺杆来实现气体的压缩。

当螺杆转动时，气体被吸入螺杆的进气口，然后在螺杆的作用下逐渐被压缩。

最后，压缩后的气体通过出气口排出。

1.3 结构特点螺杆压缩机具有结构简单、运行平稳、噪音低、体积小等特点。

其主要优势在于能够实现高效率的气体压缩，并且适用于各种气体。

2. 螺杆压缩机的工作过程2.1 吸气过程当螺杆转动时，吸气过程开始。

气体通过进气口进入螺杆，同时受到螺杆的压缩作用，气体的体积逐渐减小。

2.2 压缩过程在螺杆的作用下，气体逐渐被压缩。

螺杆的旋转运动将气体推向螺杆的出气口，同时使气体的压力逐渐增加。

2.3 排气过程当气体被压缩到一定程度后，通过出气口排出。

此时，气体已经达到所需的压缩状态。

3. 螺杆压缩机的应用领域3.1 工业制冷螺杆压缩机广泛应用于工业制冷领域。

其高效率的压缩能力使其成为制冷系统中的重要组成部分。

3.2 石油化工螺杆压缩机在石油化工领域中也有广泛的应用。

它可以用于气体输送、气体增压以及炼油过程中的气体压缩等。

3.3 空气压缩螺杆压缩机还可以用于空气压缩领域。

例如，工业生产中常用的空气压缩机就采用了螺杆压缩机的原理。

总结：综上所述，螺杆压缩机是一种结构简单、工作效率高的压缩机。

它通过两个相互啮合的螺杆来实现气体的压缩，具有广泛的应用领域，包括工业制冷、石油化工和空气压缩等。

螺杆压缩机的工作原理和结构特点使其成为工业领域中不可或缺的设备。

螺杆压缩机的工作原理1.什么叫螺杆空压机：螺杆压缩机是一种工作容积作回转运动的容积式气体压缩机械。

气体的压缩依靠容积的变化来实现，而容积的变化又是借助压缩机的一对转子在机壳内作回转运动来达到。

2. 螺杆压缩机的基本结构：在压缩机的机体中，平行地配置着一对相互啮合的螺旋形转子，通常把节圆外具有凸齿的转子，称为阳转子或阳螺杆。

把节圆内具有凹齿的转子，称为阴转子或阴螺杆，一般阳转子与原动机连接，由阳转子带动阴转子转动转子上的最后一对轴承实现轴向定位，并承受压缩机中的轴向力。

转子两端的圆柱滚子轴承使转子实现径向定位，并承受压缩机中的径向力。

在压缩机机体的两端，分别开设一定形状和大小的孔口。

一个供吸气用，称为进气口；另一个供排气用，称作排气口。

3. 螺杆空压机工作原理：螺杆压缩机的工作循环可分为进气，压缩和排气三个过程。

随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。

1)进气过程：转子转动时，阴阳转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子齿沟空间与进气口的相通，因在排气时齿沟的气体被完全排出，排气完成时，齿沟处于真空状态，当转至进气口时，外界气体即被吸入，沿轴向进入阴阳转子的齿沟内。

当气体充满了整个齿沟时，转子进气侧端面转离机壳进气口，在齿沟的气体即被封闭。

2)压缩过程：阴阳转子在吸气结束时，其阴阳转子齿尖会与机壳封闭，此时气体在齿沟内不再外流。

其啮合面逐渐向排气端移动。

啮合面与排气口之间的齿沟空间渐渐件小，齿沟内的气体被压缩压力提高。

3)排气过程：当转子的啮合端面转到与机壳排气口相通时，被压缩的气体开始排出，直至齿尖与齿沟的啮合面移至排气端面，此时阴阳转子的啮合面与机壳排气口的齿沟空间为0，即完成排气过程，在此同时转子的啮合面与机壳进气口之间的齿沟长度又达到最长，进气过程又再进行。

4. 螺杆空压机优点：1)可靠性高：螺杆压缩机零部件少，没有易损件，因而它运转可靠，寿命长，大修间隔期可达4-8万小时。

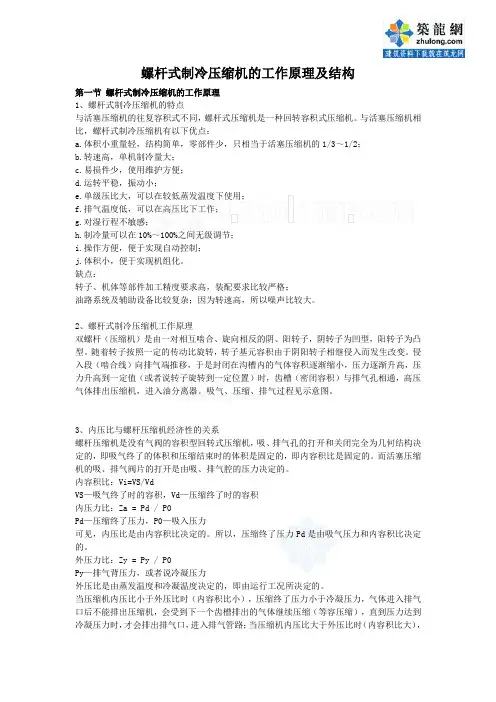

螺杆式制冷压缩机的工作原理及结构第一节螺杆式制冷压缩机的工作原理1、螺杆式制冷压缩机的特点与活塞压缩机的往复容积式不同，螺杆式压缩机是一种回转容积式压缩机。

与活塞压缩机相比，螺杆式制冷压缩机有以下优点：a.体积小重量轻，结构简单，零部件少，只相当于活塞压缩机的1/3～1/2；b.转速高，单机制冷量大；c.易损件少，使用维护方便；d.运转平稳，振动小；e.单级压比大，可以在较低蒸发温度下使用；f.排气温度低，可以在高压比下工作；g.对湿行程不敏感；h.制冷量可以在10%～100%之间无级调节；i.操作方便，便于实现自动控制；j.体积小，便于实现机组化。

缺点：转子、机体等部件加工精度要求高，装配要求比较严格；油路系统及辅助设备比较复杂；因为转速高，所以噪声比较大。

2、螺杆式制冷压缩机工作原理双螺杆（压缩机）是由一对相互啮合、旋向相反的阴、阳转子，阴转子为凹型，阳转子为凸型。

随着转子按照一定的传动比旋转，转子基元容积由于阴阳转子相继侵入而发生改变。

侵入段（啮合线）向排气端推移，于是封闭在沟槽内的气体容积逐渐缩小，压力逐渐升高，压力升高到一定值（或者说转子旋转到一定位置）时，齿槽（密闭容积）与排气孔相通，高压气体排出压缩机，进入油分离器。

吸气、压缩、排气过程见示意图。

3、内压比与螺杆压缩机经济性的关系螺杆压缩机是没有气阀的容积型回转式压缩机，吸、排气孔的打开和关闭完全为几何结构决定的，即吸气终了的体积和压缩结束时的体积是固定的，即内容积比是固定的。

而活塞压缩机的吸、排气阀片的打开是由吸、排气腔的压力决定的。

内容积比：Vi=VS/VdVS—吸气终了时的容积，Vd—压缩终了时的容积内压力比：Za = Pd / P0Pd—压缩终了压力，P0—吸入压力可见，内压比是由内容积比决定的。

所以，压缩终了压力Pd是由吸气压力和内容积比决定的。

外压力比：Zy = Py / P0Py—排气背压力，或者说冷凝压力外压比是由蒸发温度和冷凝温度决定的，即由运行工况所决定的。

Leabharlann 压缩机简单结构图阳转子
阴转子 车间螺杆压缩机转子
压缩机齿轮箱
压缩机壳体
螺杆机的工作过程
➢ 工作过程：
齿间基元容积（即每对齿所形成的工作容积）随着转 子旋转而逐步扩大，并和机器的进气孔口连通，气体 通过孔口进入基元容积，进气过程开始；转子旋转到 一定角度后，齿间基元容积超过进气孔口位置后，与 进气孔口断开，进气过程结束；转子转到某一角度后， 两个孤立的齿间基元容积由于阳螺杆的凸齿侵入阴螺 杆的凹齿，基元容积同时开始缩小，实现气体的压缩 过程。直到一对基元容积与排气孔口相连通的瞬间为 止；基元容积和排气孔口相连通后，排气过程开始， 排气过程一直持续到两个齿完全啮合，即两个基元容 积因两个转子完全啮合而等于零时。
➢ 螺杆压缩机又分为干式和湿式两种： 所谓干式即工作腔中不喷液，压缩气体不会被
污染；干式一般用于对气体质量要求极高的场 合且气量要求不大，干式螺杆结构复杂，难维 护，噪音高，造价高。 湿式是指工作腔中喷入润滑油或其它液体借以 冷却被压缩气体，改善密封，并可润滑阴、阳 转子和轴承，实现自身传动，再通过高精度的 过滤器将压缩空气中的油或其它液体杂质除去 以得到较高品质的压缩气体。湿式应用最为广 泛，结构简单，易于维护，稳定可靠，在空气 动力工程中常用。 我们聚烯烃车间的风送系统 所用的压缩机就是干式双螺杆压缩机。
螺杆压缩机的工作原理
螺杆压缩机的定义
螺杆压缩机也被称为螺旋式压缩机， 包 括螺杆空气压缩机和螺杆工艺压缩机（氯乙 烯压缩机等），螺杆机为容积式双螺杆喷油 压缩机，一般为箱式撬装结构 。
螺杆机的结构与分类
➢ 螺杆压缩机由一对平行、互相啮合的阴、阳 螺杆构成，是回转压缩机中应用最广泛的一种。 分单螺杆和双螺杆两种，通常说的螺杆压缩机 指的是双螺杆压缩机。

螺杆压缩机的工作原理螺杆压缩机是一种常见的工业压缩机，广泛应用于空气压缩、制冷、冷冻温和体输送等领域。

它通过两个相互啮合的螺杆，将气体从低压状态压缩为高压状态。

下面将详细介绍螺杆压缩机的工作原理。

1. 螺杆压缩机的基本结构螺杆压缩机主要由主动螺杆、从动螺杆、进气口、出气口、压缩室和控制系统等组成。

主动螺杆和从动螺杆通过啮合形成一个密封的压缩腔，气体在压缩腔中被压缩。

2. 进气过程在进气过程中，主动螺杆和从动螺杆分离，形成一个较大的进气腔。

进气腔通过进气口吸入外部空气或者气体。

当螺杆转动时，进气腔逐渐缩小，气体被压缩并推向压缩腔。

3. 压缩过程在压缩过程中，主动螺杆和从动螺杆开始啮合，形成一个密封的压缩腔。

随着螺杆的转动，压缩腔逐渐缩小，气体被压缩。

由于螺杆的螺旋形状，气体在螺杆的作用下不断向前推进，并且压缩比逐渐增大。

4. 排气过程在排气过程中，压缩腔的容积进一步减小，气体被进一步压缩。

当螺杆的螺旋形状将气体推至出气口时，气体被排出螺杆压缩机。

5. 控制系统螺杆压缩机通常配备有控制系统，用于监测和控制压缩机的运行状态。

控制系统可以根据需求调整螺杆的转速和压缩腔的容积，以实现不同压缩比和排气量。

螺杆压缩机的工作原理基于螺杆的啮合和旋转运动，通过逐渐减小压缩腔的容积，将气体压缩为高压状态。

相比于其他类型的压缩机，螺杆压缩机具有以下优点：1. 高效率：螺杆压缩机的压缩过程相对较简单，压缩效率高，能够提供高压力和大流量的气体。

2. 低噪音：螺杆压缩机的结构紧凑，运转平稳，噪音较低，适合于对噪音要求较高的场合。

3. 高可靠性：螺杆压缩机的结构简单，零部件少，故障率低，维护成本较低。

4. 适应性强：螺杆压缩机可以适应各种气体的压缩，包括空气、气体混合物和腐蚀性气体等。

总之，螺杆压缩机通过螺杆的啮合和旋转运动，将气体压缩为高压状态。

它具有高效率、低噪音、高可靠性和适应性强等优点，在工业领域得到广泛应用。

螺杆压缩机的工作原理螺杆压缩机是一种常见的工业压缩机，广泛应用于空气压缩、气体增压温和体输送等领域。

它采用螺杆元件来实现气体的压缩，具有高效、稳定和可靠的特点。

本文将详细介绍螺杆压缩机的工作原理及其相关知识。

一、螺杆压缩机的基本结构螺杆压缩机主要由两个旋转的螺杆元件组成，分别称为主螺杆和从螺杆。

主螺杆和从螺杆之间通过齿轮传动相互啮合，形成一个密封的工作腔。

主螺杆通常为主动螺杆，通过机电驱动旋转；从螺杆则为从动螺杆，随主螺杆的旋转而运动。

二、螺杆压缩机的工作过程1. 吸气过程当主螺杆和从螺杆开始旋转时，工作腔体积逐渐增大，形成一个低压区域。

此时，气体通过进气口进入工作腔，充满整个腔体。

由于螺杆的旋转，气体被逐渐推向螺杆的出口方向。

2. 压缩过程随着螺杆的旋转，主螺杆和从螺杆之间的工作腔体积逐渐减小，气体被压缩。

在此过程中，气体的压力和温度都会逐渐升高。

主螺杆和从螺杆的啮合齿槽形成为了一条密封线，保证气体不会泄漏到压缩腔之外。

3. 排气过程当工作腔体积减小到最小值时，气体被压缩到一定压力。

此时，主螺杆和从螺杆的啮合齿槽与出口对齐，气体可以顺利排出。

排气过程中，压缩气体味通过出口管道流向下一个工艺环节。

三、螺杆压缩机的特点和优势1. 高效节能：螺杆压缩机采用螺杆元件实现气体的压缩，相比于其他类型的压缩机，具有更高的压缩效率和能量利用率。

在工业生产中，螺杆压缩机可以显著降低能源消耗，实现节能减排的目标。

2. 稳定可靠：螺杆压缩机的结构简单，运行平稳，噪音低，振动小。

它具有较长的使用寿命和较低的维护成本，能够稳定可靠地工作。

3. 宽工况范围：螺杆压缩机适合于不同的工况要求，可以处理多种气体，包括空气、氮气、氢气等。

它具有较高的排气压力范围和较宽的流量范围，可以满足不同工艺的需求。

4. 灵便多样：螺杆压缩机可以根据用户的需求进行定制，包括压力、流量、功率等参数。

同时，它还可以与其他设备进行配套使用，形成完整的压缩系统。

螺杆压缩机的工作原理螺杆压缩机是一种常见的压缩机类型，广泛应用于空气压缩、制冷、冷冻和工业气体处理等领域。

它通过旋转螺杆来实现气体的压缩，具有高效、稳定、可靠的特点。

下面将详细介绍螺杆压缩机的工作原理。

1. 结构组成螺杆压缩机主要由主动螺杆和从动螺杆组成。

主动螺杆通常称为螺杆，从动螺杆通常称为螺杆套。

两个螺杆通过啮合形成一个密封的工作腔，螺杆套内壁和螺杆表面之间的间隙非常小，从而实现气体的压缩。

2. 工作过程螺杆压缩机的工作过程可以分为吸气、压缩和排气三个阶段。

（1）吸气阶段：当螺杆开始旋转时，工作腔逐渐扩大，形成一个负压区域。

气体通过吸气阀进入工作腔，充满整个腔体。

（2）压缩阶段：随着螺杆的旋转，工作腔逐渐缩小，气体被压缩。

螺杆的啮合形成的密封腔逐渐向出口方向挪移，气体被推向出口。

（3）排气阶段：当密封腔挪移到出口处时，气体被压缩到一定压力，通过排气阀排出。

3. 工作原理螺杆压缩机的工作原理基于容积压缩原理和连续工作原理。

（1）容积压缩原理：在吸气阶段，螺杆的旋转使工作腔体积逐渐增大，形成负压，气体进入腔体。

在压缩阶段，螺杆的旋转使工作腔体积逐渐减小，气体被压缩。

通过调节螺杆的转速和压缩腔的几何参数，可以实现不同压力的气体压缩。

（2）连续工作原理：螺杆压缩机的工作是连续进行的，没有冲击和振动。

螺杆的旋转提供了一个连续的压缩腔，气体在螺杆之间不断被压缩，从而实现高效的压缩。

4. 特点和应用螺杆压缩机具有以下特点和应用优势：（1）高效节能：螺杆压缩机的工作过程中没有气体的回流和节流损失，能够实现高效的气体压缩，节约能源。

（2）稳定可靠：螺杆压缩机结构简单，运行平稳，噪音低，振动小，使用寿命长。

（3）大容量范围：螺杆压缩机的容量范围广，适合于不同工况和需求。

（4）广泛应用：螺杆压缩机广泛应用于空气压缩、制冷、冷冻、工业气体处理等领域。

总结：螺杆压缩机通过旋转螺杆实现气体的压缩，工作原理基于容积压缩原理和连续工作原理。

螺杆压缩机的基本结构及原理螺杆压缩机是一种常见的压缩机类型，它通过螺杆的旋转运动将气体或蒸汽压缩，从而增加其压力和温度。

其基本结构和工作原理如下：1. 基本结构：螺杆压缩机主要由两个螺杆（主螺杆和从螺杆）和一个壳体组成。

壳体内的螺杆由传动机构驱动，使其相互啮合，并形成气密的工作室。

壳体内还有进气口、出气口和冷却系统等辅助设备。

2. 工作原理：当螺杆开始旋转时，主螺杆和从螺杆的啮合齿沟逐渐移动气体或蒸汽，将其从进气口吸入工作室。

随着螺杆旋转的进行，工作室的体积逐渐减小，从而使气体或蒸汽被压缩。

同时，在螺杆旋转的过程中，气体或蒸汽被推向出气口，进而进入系统的下一个阶段。

3. 压缩过程：在螺杆旋转的过程中，气体或蒸汽被连续压缩，压缩比逐渐增大。

当气体或蒸汽被压缩到一定程度时，其压力和温度都会相应提高。

然后，通过冷却系统将高温的气体或蒸汽冷却，以防止温度过高而导致机械部件的损坏。

4. 应用领域：螺杆压缩机通常应用于空气压缩、反渗透、制冷、化工、食品加工等领域。

它具有结构简单、操作稳定、工作效率高、噪音低等优点。

当螺杆压缩机开始工作时，主螺杆和从螺杆的啮合齿沟形成一系列密封的腔室。

随着螺杆旋转，气体或蒸汽被连续地困于腔室中，同时被逐渐压缩。

压缩过程是通过螺杆的体积减小，气体或蒸汽被迫向进气端移动的结果。

螺杆压缩机的工作过程可以分为四个步骤：1. 进气过程：当螺杆旋转时，进气口打开，气体或蒸汽被吸入腔室。

螺杆的旋转将气体或蒸汽推向腔室内部。

2. 压缩过程：螺杆的旋转导致气体或蒸汽在腔室中被连续压缩。

螺杆齿沟形成的密封腔逐渐减小，使气体或蒸汽的压力和温度逐渐上升。

3. 推出过程：当气体或蒸汽被进一步压缩，达到所需的压缩比时，螺杆的齿沟将气体或蒸汽推向出气口。

这样，气体或蒸汽可以离开腔室，进入下一个阶段进行后续处理。

4. 排气过程：在推出过程后，螺杆会离开出气口，进一步降低腔室压力。

接着，进气及压缩过程重复进行，形成连续的循环工作。

螺杆压缩机原理、结构、分类全套1、螺杆压缩机的工作原理螺杆式压缩机汽缸内装有一对互相啮合的螺旋形阴阳转子，两转子都有几个凹形齿，两者互相反向旋转。

转子之间和机壳与转子之间的间隙仅为5~10丝，主转子（又称阳转子或凸转子），通过由发动机或电动机驱动（多数为电动机驱动），另一转子（又称阴转子或凹转子）是由主转子通过喷油形成的油膜进行驱动,或由主转子端和凹转子端的同步齿轮驱动。

所以驱动中没有金属接触（理论上）。

转子的长度和直径决定压缩机排气量（流量）和排气压力，转子越长，压力越高；转子直径越大，流量越大。

螺旋转子凹槽经过吸气口时充满气体。

当转子旋转时，转子凹槽被机壳壁封闭，形成压缩腔室，当转子凹槽封闭后，润滑油被喷入压缩腔室，起密封。

冷却和润滑作用。

当转子旋转压缩润滑剂+气体（简称油气混合物）时，压缩腔室容积减小，向排气口压缩油气混合物。

当压缩腔室经过排气口时，油气混合物从压缩机排出，完成一个吸气一一压缩一一排气过程。

螺杆机的每个转子由减摩轴承所支承，轴承由靠近转轴端部的端盖固定。

进气端由滚柱轴承支承，排气端由一以对靠的贺锥滚柱支承通常是排气端的轴承使转子定位，也就是止推轴承，抵抗轴向推力，承受径向载荷，并提供必须的轴向运行最小间隙。

工作循环可分为吸气、压缩和排气三个过程。

随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。

1、吸气过程：螺杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式空压机并无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结束时，齿沟乃处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟内。

螺杆式空压机维修提醒当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被封闭。

2、封闭及输送过程：主副两转子在吸气结束时，其主副转子齿峰会与机壳闭封，此时空气在齿沟内闭封不再外流，即［封闭过程］。

螺杆压缩机的工作原理螺杆压缩机是一种常用的空气压缩机，它通过螺杆的旋转运动将气体压缩，使其体积减小，压力增大。

螺杆压缩机具有高效、稳定、噪音低等优点，被广泛应用于工业生产中。

下面将详细介绍螺杆压缩机的工作原理。

一、螺杆压缩机的结构1.1 主要由两个旋转的螺杆组成，一个为主动螺杆，一个为从动螺杆。

1.2 螺杆之间的间隙非常小，气体在螺杆之间被压缩。

1.3 压缩室内部装有气体冷却器和油冷却器，以保证螺杆压缩机的稳定运行。

二、螺杆压缩机的工作原理2.1 气体通过进气口进入压缩室，被主动螺杆和从动螺杆的旋转运动压缩。

2.2 压缩后的气体被排出压缩室，进入压缩室内的冷却器进行冷却。

2.3 冷却后的气体被排出螺杆压缩机，供给工业生产使用。

三、螺杆压缩机的工作过程3.1 主动螺杆和从动螺杆通过同步齿轮传动保持同步旋转。

3.2 气体在螺杆之间被压缩，同时产生热量，需要通过冷却器冷却。

3.3 压缩后的气体压力增大，体积减小，可以满足工业生产对气体的需求。

四、螺杆压缩机的优点4.1 高效：螺杆压缩机可以连续运行，效率高。

4.2 稳定：螺杆压缩机运行平稳，噪音低。

4.3 节能：螺杆压缩机采用先进的冷却技术，能够节约能源。

五、螺杆压缩机的应用领域5.1 工业生产：螺杆压缩机广泛应用于制药、食品、化工等领域。

5.2 空气压缩：螺杆压缩机可以将空气压缩成气体，用于各种设备的运行。

5.3 冷库制冷：螺杆压缩机在冷库制冷系统中也有重要作用。

总结：螺杆压缩机通过螺杆的旋转运动将气体压缩，实现对气体的压缩和稳定供给。

其结构简单、工作原理清晰，被广泛应用于各个领域，为工业生产提供了重要支持。

简要说明螺杆式压缩机的原理及优缺点
螺杆式压缩机具有尺寸小，重量轻，易维护等特点，是制冷压缩机中发展较快的一种机型。

一方面，螺杆型线、结构设计有了长足的进步。

另一方面，螺杆转子专用铣床特别是磨床的引进，提高了这对关键零件的加工精度与加工效率，使得螺杆压缩机的性能得到了有效提高。

当前，螺杆压缩机主要应用于压缩空气和中型制冷热泵空调系统。

由于螺杆式压缩机工作可靠性的不断提高，使之在中等制冷量范围内已逐渐替代往复式压缩机，并占据了离心式压缩机的部分市场。

工作原理
1、吸气过程
当转子转动时，齿槽容积随转子旋转而逐渐扩大，并和吸入口相连通，由蒸发系统来的气体通过孔口进入齿槽容积进行气体的吸入过程。

在转子旋转到一定角度以后，齿间容积越过吸入孔口位置与吸入孔口断开，吸入过程结束。

2、压缩过程
当转子继续转动时，被机体、吸气端座和排气端座所封闭的齿槽内的气体，由于阴、阳转子的相互啮合和齿的相互填塞而被压向排气端，同时压力逐步升高进行压缩过程。

3、排气过程
当转子转动到使齿槽空间与排气端座上的排气孔口相通时，气体被压出并自排气法兰口排出，完成排气过程。

由于每一齿槽空问里的工作循环都要出现以上三个过程，在压缩机高速运转时，几对齿槽的工作容积重复进行吸气、压缩和排气循环，从而使压缩机的输气连续、平稳。

分类
螺杆式压缩机常见的产品有螺杆式空气压缩机俗称螺杆空压机，螺杆式制冷压缩机及螺杆式工艺压缩机。

螺杆式压缩机应用越来越广泛，各种开启式和半封闭式螺杆压缩机已形成系列，后来又出现全封闭系列螺杆压缩机。

双螺杆压缩机简称螺杆压缩机，由两个转子组成，而单螺杆压。
