一、基本结构通常我们所说的螺杆压缩机即指双螺杆压缩机，它的基本结构如上图所示。
在压缩机的主机中平行地配置着一对相互啮合的螺旋形转子，通常把节圆外具有凸齿的转子（从横截面看），称为阳转子或阳螺杆；把节圆内具有凹齿的转子（从横截面看），称为阴转子或阴螺杆。
一般阳转子作为主动转子，由阳转子带动阴转子转动。
转子上的球轴承使转子实现轴向定位，并承受压缩机中的轴向力。
转子两端的圆锥滚子推力轴承使转子实现径向定位，并承受压缩机中的径向力和轴向力。
在压缩机主机两端分别开设一定形状和大小的孔口，一个供吸气用的叫吸气口；另一个供排气用的叫排气口。
二、工作原理螺杆压缩机的工作循环可分为吸气过程（包括吸气和封闭过程）、压缩过程和排气过程。
随着转子旋转每对相互啮合的齿相继完成相同的工作循环，为简单起见我们只对其中的一对齿进行研究。
1、吸气过程(a) 吸气过程(b) 封闭过程随着转子的运动，齿的一端逐渐脱离啮合而形成了齿间容积，这个齿间容积的扩大在其内部形成了一定的真空，而此时该齿间容积仅仅与吸气口连通，因此气体便在压差作用下流入其中。
在随后的转子旋转过程中，阳转子的齿不断地从阴转子的齿槽中脱离出来，此时齿间容积也不断地扩大，并与吸气口保持连通。
随着转子的旋转齿间容积达到了最大值，并在此位置齿间容积与吸气口断开，吸气过程结束。
吸气过程结束的同时阴阳转子的齿峰与机壳密封，齿槽内的气体被转子齿和机壳包围在一个封闭的空间中，即封闭过程。
2、压缩过程随着转子的旋转，齿间容积由于转子齿的啮合而不断减少，被密封在齿间容积中的气体所占据的体积也随之减少，导致气体压力升高，从而实现气体的压缩过程。
压缩过程可一直持续到齿间容积即将与排气口连通之前。
3、排气过程齿间容积与排气口连通后即开始排气过程，随着齿间容积的不断缩小，具有内压缩终了压力的气体逐渐通过排气口被排出，这一过程一直持续到齿末端的型线完全啮合为止，此时齿间容积内的气体通过排气口被完全排出，封闭的齿间容积的体积将变为零。

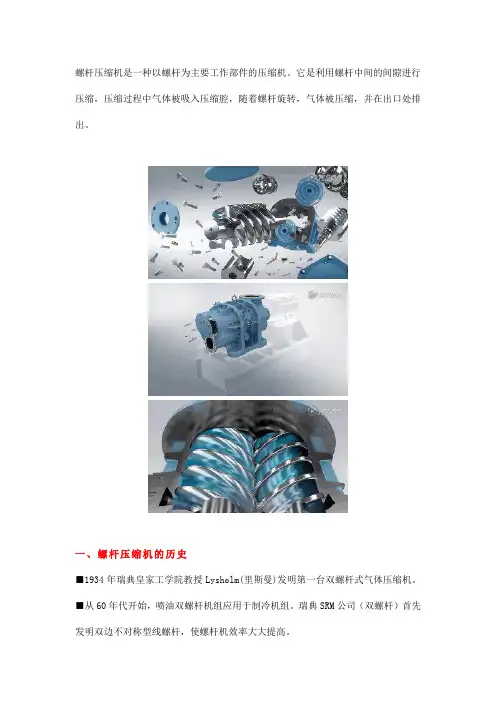

螺杆压缩机是一种以螺杆为主要工作部件的压缩机。
它是利用螺杆中间的间隙进行压缩，压缩过程中气体被吸入压缩腔，随着螺杆旋转，气体被压缩，并在出口处排出。
一、螺杆压缩机的历史■1934年瑞典皇家工学院教授Lysholm(里斯曼)发明第一台双螺杆式气体压缩机。
■从60年代开始，喷油双螺杆机组应用于制冷机组。
瑞典SRM公司（双螺杆）首先发明双边不对称型线螺杆，使螺杆机效率大大提高。
■1960年法国人Zimmern(辛麦恩)（单螺杆）发明单螺杆的新结构。
1962年试制出第一台样机。
■70年代初，荷兰GRASSO(格拉索)制成第一台单螺杆制冷压缩机。
■1972年，日本开始生产单螺杆空气压缩机。
■1982年，开始生产单螺杆制冷压缩机。
二、螺杆式压缩机原理介绍螺杆式压缩机汽缸内装有一对互相啮合的螺旋形阴阳转子，两转子都有几个凹形齿，两者互相反向旋转。
转子之间和机壳与转子之间的间隙仅为5～10丝，主转子（又称阳转子或凸转子），通过由发动机或电动机驱动（多数为电动机驱动），另一转子（又称阴转子或凹转子）是由主转子通过喷油形成的油膜进行驱动，或由主转子端和凹转子端的同步齿轮驱动。
所以驱动中没有金属接触（理论上）。
转子的长度和直径决定压缩机排气量（流量）和排气压力，转子越长，压力越高；转子直径越大，流量越大。
螺旋转子凹槽经过吸气口时充满气体。
当转子旋转时，转子凹槽被机壳壁封闭，形成压缩腔室，当转子凹槽封闭后，润滑油被喷入压缩腔室，起密封。
冷却和润滑作用。
当转子旋转压缩润滑剂+气体（简称油气混合物）时，压缩腔室容积减小，向排气口压缩油气混合物。
当压缩腔室经过排气口时，油气混合物从压缩机排出，完成一个吸气——压缩——排气过程。
螺杆机的每个转子由减摩轴承所支承，轴承由靠近转轴端部的端盖固定。
进气端由滚柱轴承支承，排气端由一以对靠的贺锥滚柱支承通常是排气端的轴承使转子定位，也就是止推轴承，抵抗轴向推力，承受径向载荷，并提供必须的轴向运行最小间隙。
