电路原理图设计的一般步骤

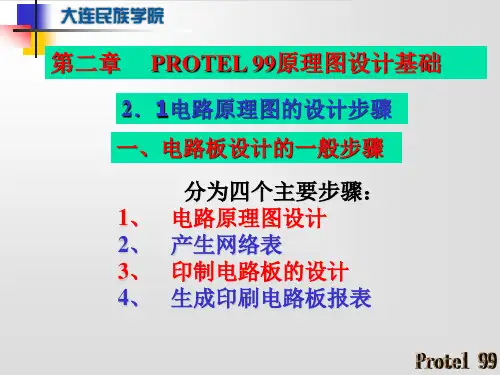

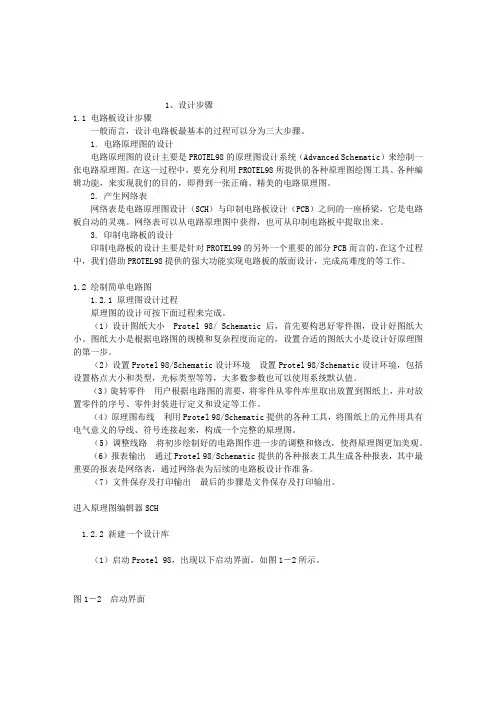

1、设计步骤1.1 电路板设计步骤一般而言，设计电路板最基本的过程可以分为三大步骤。

1. 电路原理图的设计电路原理图的设计主要是PROTEL98的原理图设计系统（Advanced Schematic）来绘制一张电路原理图。

在这一过程中，要充分利用PROTEL98所提供的各种原理图绘图工具、各种编辑功能，来实现我们的目的，即得到一张正确、精美的电路原理图。

2. 产生网络表网络表是电路原理图设计（SCH）与印制电路板设计（PCB）之间的一座桥梁，它是电路板自动的灵魂。

网络表可以从电路原理图中获得，也可从印制电路板中提取出来。

3. 印制电路板的设计印制电路板的设计主要是针对PROTEL99的另外一个重要的部分PCB而言的，在这个过程中，我们借助PROTEL98提供的强大功能实现电路板的版面设计，完成高难度的等工作。

1.2 绘制简单电路图1.2.1 原理图设计过程原理图的设计可按下面过程来完成。

（1）设计图纸大小Protel 98/ Schematic后，首先要构思好零件图，设计好图纸大小。

图纸大小是根据电路图的规模和复杂程度而定的，设置合适的图纸大小是设计好原理图的第一步。

（2）设置Protel 98/Schematic设计环境设置Protel 98/Schematic设计环境，包括设置格点大小和类型，光标类型等等，大多数参数也可以使用系统默认值。

（3）旋转零件用户根据电路图的需要，将零件从零件库里取出放置到图纸上，并对放置零件的序号、零件封装进行定义和设定等工作。

（4）原理图布线利用Protel 98/Schematic提供的各种工具，将图纸上的元件用具有电气意义的导线、符号连接起来，构成一个完整的原理图。

（5）调整线路将初步绘制好的电路图作进一步的调整和修改，使得原理图更加美观。

（6）报表输出通过Protel 98/Schematic提供的各种报表工具生成各种报表，其中最重要的报表是网络表，通过网络表为后续的电路板设计作准备。

画电气原理图教程
当我们需要绘制电气原理图时，通常需要使用一些基本的符号和线路连接来表示不同的电气元件和连接关系。

下面是一个简单的电气原理图绘制教程，帮助您快速上手。

1. 绘制电源：
使用一条直线表示电源，通常用两条平行的线，上面标注电源的正负极。

2. 绘制电阻：
使用一个波浪线表示电阻，同时标明电阻的阻值。

3. 绘制电容：
使用两条平行的直线表示电容，中间加上两个大于号（>>）来表示电容的极板。

4. 绘制电感：
使用一个半圆加上一个带箭头的直线表示电感，箭头表示电感的方向。

5. 绘制开关：
使用一个带弯曲线的直线表示开关，用来表示开关的打开或关闭状态。

6. 连接元件：
使用直线将不同的元件连接起来，线与线之间使用小弧线平滑连接。

7. 添加标记：
在电气原理图的适当位置上添加标记，用来标注元件的名称、编号等信息。

通过以上步骤，您可以绘制出一个基本的电气原理图。

当然，在实际应用中，还可能会涉及更多的电气元件和连接方式，但以上的基本教程可以帮助您快速上手电气原理图的绘制。

请注意，在绘制电气原理图时，确保元件的连接关系正确无误，以确保电路的正常工作。

电路版图设计一般流程1. 确定需求和规格在开始设计电路板之前，首先需要明确产品的具体需求和规格。

这包括产品的功能要求、性能要求、工作环境等。

只有清楚明确了需求和规格，才能够确定电路板设计的方向和目标。

2. 选择器件根据产品的需求和规格，选择适合的器件和元器件。

这包括集成电路、传感器、连接器等各种器件。

在选择器件时，需要考虑器件的性能、价格、供货周期等因素，确保选择的器件能够满足产品的需求。

3. 电路原理图设计根据选定的器件，绘制电路原理图。

电路原理图是电路板设计的基础，它反映了整个电路的连接关系和工作原理。

在设计电路原理图时，需要考虑电路的稳定性、可靠性和性能，确保电路能够正常工作。

4. PCB布局设计根据电路原理图，设计PCB（Printed Circuit Board）的布局。

PCB布局设计是电路板设计的关键环节，它直接影响到电路板的性能和可靠性。

在进行PCB布局设计时，需要考虑到器件的布局、信号的传输路径、电源的分布等因素，确保布局的合理性和稳定性。

5. 电路仿真和调试完成PCB布局设计后，需要进行电路仿真和调试。

通过电路仿真软件模拟电路的工作过程，检验电路的稳定性和性能。

根据仿真结果进行调整和优化，直到满足产品的需求为止。

6. PCB制造和组装完成电路板设计后，需要将PCB制造出来，并进行元器件的组装。

选择信誉良好的PCB制造厂商和组装厂商，确保PCB的质量和可靠性。

在组装过程中，需要注意器件的焊接、布线和测试，确保电路板能够正常工作。

7. 电路测试和验证完成PCB制造和组装后，需要进行电路的测试和验证。

通过各种测试方法对电路板进行验证，确保电路的稳定性和性能。

如果测试通过，就可以将电路板用于产品中；如果测试不通过，需要进行调整和优化，直到满足产品的要求为止。

总的来说，电路板设计是一项复杂而严谨的工作，需要经过多个环节的精心设计和调试。

只有经过严密的设计流程，才能确保最终产品的质量和性能。

PCB从单层发展到双面、多层和挠性，并且仍旧保持着各自的发展趋势。

由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减少成本、提高性能，使得印刷板在未来设备的发展工程中，仍然保持着强大的生命力。

那么PCB是如何设计的呢？看完以下七大步骤就懂啦！1、前期准备包括准备元件库和原理图。

在进行PCB设计之前，首先要准备好原理图SCH 元件库和PCB元件封装库。

PCB元件封装库最好是工程师根据所选器件的标准尺寸资料建立。

原则上先建立PC的元件封装库，再建立原理图SCH元件库PCB元件封装库要求较高，它直接影响PCB的安装；原理图SCH元件库要求相对宽松，但要注意定义好管脚属性和与PCB元件封装库的对应关系。

2、PCB结构设计根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB 板框，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。

充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。

3、PCB布局设计布局设计即是在PCB板框内按照设计要求摆放器件。

在原理图工具中生成网络表（Design→Create Netlist），之后在PCB软件中导入网络表（Design →Import Netlist）。

网络表导入成功后会存在于软件后台，通过Placement操作可以将所有器件调出、各管脚之间有飞线提示连接，这时就可以对器件进行布局设计了。

PCB布局设计是PCB整个设计流程中的重要工序，越复杂的PCB板，布局的好坏越能直接影响到后期布线的实现难易程度。

布局设计依靠电路板设计师的电路基础功底与设计经验丰富程度，对电路板设计师属于较高的要求。

初级电路板设计师经验尚浅、适合小模块布局设计或整板难度较低的PCB布局设计任务。

4、PCB布线设计PCB布线设计是整个PCB设计中工作量大的工序，直接影响着PCB板的性能好坏。

在PCB的设计过程中，布线一般有三种境界：首先是布通，这是PCB 设计的基本的入门要求；其次是电气性能的满足，这是衡量一块PCB板是否合格的标准，在线路布通之后，认真调整布线、使其能达到好的电气性能；再次是整齐美观，杂乱无章的布线、即使电气性能过关也会给后期改板优化及测试与维修带来极大不便，布线要求整齐划一，不能纵横交错毫无章法。

电气原理图绘制步骤
（1）设置SCH编辑器的工作参数（也可以采用系统内缺省参数）。

（2）选择图纸的幅面、标题栏式样、图纸的放置方向（横向或纵向）。

（3）放大绘图区，直到绘图区域呈现大小适中的栅格线为止。

（4）在工作区域放置元器件：先放置核心元器件的电气符号图形，再放置其他调整元器件位置。

（5）修改和调整元器件的标号、型号及其字体大小与位置等。

（6）连线，放置电气节点、网络标号及I/O端口。

（7）放置电源及地线符号。

（8）运行电气设计规则检查（ERC），寻找可能存在的设计缺陷。

（9）加注释信息。

（10）生成网络表文件（或直接执行PCB更新命令）。

（11）打印。

一般PCB基本设计流程如下：前期准备->PCB结构设计->PCB布局->布线->布线优化和丝印->网络和DRC检查和结构检查->制版。

第一：前期准备。

这包括准备元件库和原理图。

“工欲善其事，必先利其器”，要做出一块好的板子，除了要设计好原理之外，还要画得好。

在进行PCB设计之前，首先要准备好原理图SCH的元件库和PCB的元件库。

元件库可以用peotel自带的库，但一般情况下很难找到合适的，最好是自己根据所选器件的标准尺寸资料自己做元件库。

原则上先做PCB的元件库，再做SCH的元件库。

PCB的元件库要求较高，它直接影响板子的安装；SCH的元件库要求相对比较松，只要注意定义好管脚属性和与PCB元件的对应关系就行。

PS：注意标准库中的隐藏管脚。

之后就是原理图的设计，做好后就准备开始做PCB设计了。

第二：PCB结构设计。

这一步根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB板面，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。

并充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。

第三：PCB布局。

布局说白了就是在板子上放器件。

这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表（Design->CreateNetlist），之后在PCB图上导入网络表（Design->LoadNets）。

就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。

然后就可以对器件布局了。

一般布局按如下原则进行：①．按电气性能合理分区，一般分为：数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区（干扰源）；②．完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁；同时，调整各功能块间的相对位置使功能块间的连线最简洁；③．对于质量大的元器件应考虑安装位置和安装强度；发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施；以上就是PCB设计的主要流程，。

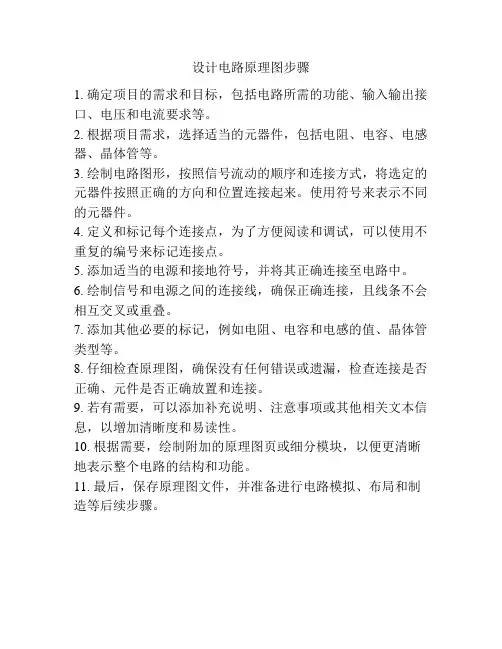

设计电路原理图步骤
1. 确定项目的需求和目标，包括电路所需的功能、输入输出接口、电压和电流要求等。

2. 根据项目需求，选择适当的元器件，包括电阻、电容、电感器、晶体管等。

3. 绘制电路图形，按照信号流动的顺序和连接方式，将选定的元器件按照正确的方向和位置连接起来。

使用符号来表示不同的元器件。

4. 定义和标记每个连接点，为了方便阅读和调试，可以使用不重复的编号来标记连接点。

5. 添加适当的电源和接地符号，并将其正确连接至电路中。

6. 绘制信号和电源之间的连接线，确保正确连接，且线条不会相互交叉或重叠。

7. 添加其他必要的标记，例如电阻、电容和电感的值、晶体管类型等。

8. 仔细检查原理图，确保没有任何错误或遗漏，检查连接是否正确、元件是否正确放置和连接。

9. 若有需要，可以添加补充说明、注意事项或其他相关文本信息，以增加清晰度和易读性。

10. 根据需要，绘制附加的原理图页或细分模块，以便更清晰地表示整个电路的结构和功能。

11. 最后，保存原理图文件，并准备进行电路模拟、布局和制造等后续步骤。

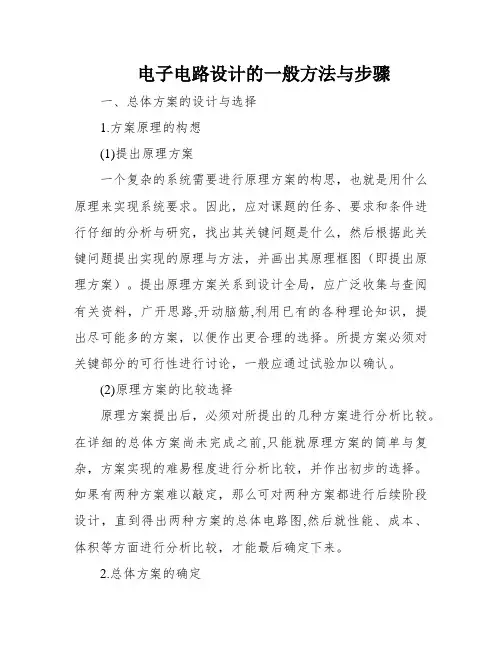

电子电路设计的一般方法与步骤一、总体方案的设计与选择1.方案原理的构想(1)提出原理方案一个复杂的系统需要进行原理方案的构思，也就是用什么原理来实现系统要求。

因此，应对课题的任务、要求和条件进行仔细的分析与研究，找出其关键问题是什么，然后根据此关键问题提出实现的原理与方法，并画出其原理框图（即提出原理方案）。

提出原理方案关系到设计全局，应广泛收集与查阅有关资料，广开思路,开动脑筋,利用已有的各种理论知识，提出尽可能多的方案，以便作出更合理的选择。

所提方案必须对关键部分的可行性进行讨论，一般应通过试验加以确认。

(2)原理方案的比较选择原理方案提出后，必须对所提出的几种方案进行分析比较。

在详细的总体方案尚未完成之前,只能就原理方案的简单与复杂，方案实现的难易程度进行分析比较，并作出初步的选择。

如果有两种方案难以敲定，那么可对两种方案都进行后续阶段设计，直到得出两种方案的总体电路图,然后就性能、成本、体积等方面进行分析比较，才能最后确定下来。

2.总体方案的确定原理方案选定以后，便可着手举行总体方案的确定，原理方案只着眼于方案的原理，不涉及方案的许多细节，因此，原理方案框图中的每个框图也只是原理性的、粗略的，它可能由一个单位电路组成，亦可能由许多单位电路组成。

为了把总体方案确定下来，必须把每一个框图进一步分解成若干个小框，每个小框为一个较简单的单位电路。

当然，每个框图不宜分得太细，亦不能分得太粗，太细对选择不同的单位电路或器件带来不利，并使单位电路之间的相互连接复杂化；但太粗将使单位电路本身功用过于复杂，不好举行设计或选择。

总之,应从单位电路和单位之间连接的设计与选择出发，恰当地分解框图。

二、单元电路的设计与选择1.单元电路结构形式的选择与设计按已确定的总体方案框图，对各功用框分别设计或选择出满足其要求的单位电路。

因此，必须根据系统要求，明确功用框对单位电路的技术要求，必要时应详细制定出单位电路的性能指标，然后举行单位电路结构形式的选择或设计。
